STM32单片机学习(35) —— 时钟树

目录

• 时钟/时钟信号的概念
• 时钟树的概念
• 时钟源
  • HSI高速内部时钟源
    • HSI作为系统时钟源
    • 从单片机上电启动理解HSI的作用
  • HSE高速外部时钟源
  • HSE高速外部时钟源
    • HSE的用途
    • HSI和HSE的差别
    • 了解：CSS时钟安全系统
  • LSI低速内部时钟源
  • LSE低速外部时钟源
  • 总结
• SYSCLK系统主时钟
  • 系统主时钟的重要性
  • 系统主时钟输送时钟信号
  • HCLK系统主干时钟
  • APB2 和 APB1外设总线时钟
  • 定时器倍频设定
  • ADC独立分频机制
• 扩展/了解：时钟输出功能

时钟/时钟信号的概念

在 STM32 微控制器中，时钟信号是整个系统运行的基础与核心。

它为处理器、总线结构以及各类片上外设提供统一的时间基准与驱动节奏。

几乎所有功能模块都依赖时钟信号才能正常工作，包括：

1. 中央处理器（CPU）
2. 存储器接口
3. AHB/APB 总线
4. 定时器
5. 串行通信外设（UART、SPI、I2C、CAN）
6. 模拟外设（ADC、DAC）
7. 看门狗定时器（IWDG、WWDG）
8. 低功耗管理模块
9. ...

怎么理解这个时钟信号呢？

通俗地讲，时钟信号就是一种周期性变化的高低电平信号。

它不断在“高电平”和“低电平”之间切换，形成一个稳定的节奏。

这种周期性的翻转，为整个数字电路系统提供了统一的“时间刻度”。

所有寄存器什么时候更新、数据什么时候采样、状态什么时候改变，都依赖这个节奏。

更准确地说，时钟信号是一种周期性方波信号，其上升沿或下降沿通常被用作触发数字电路状态变化的时刻。

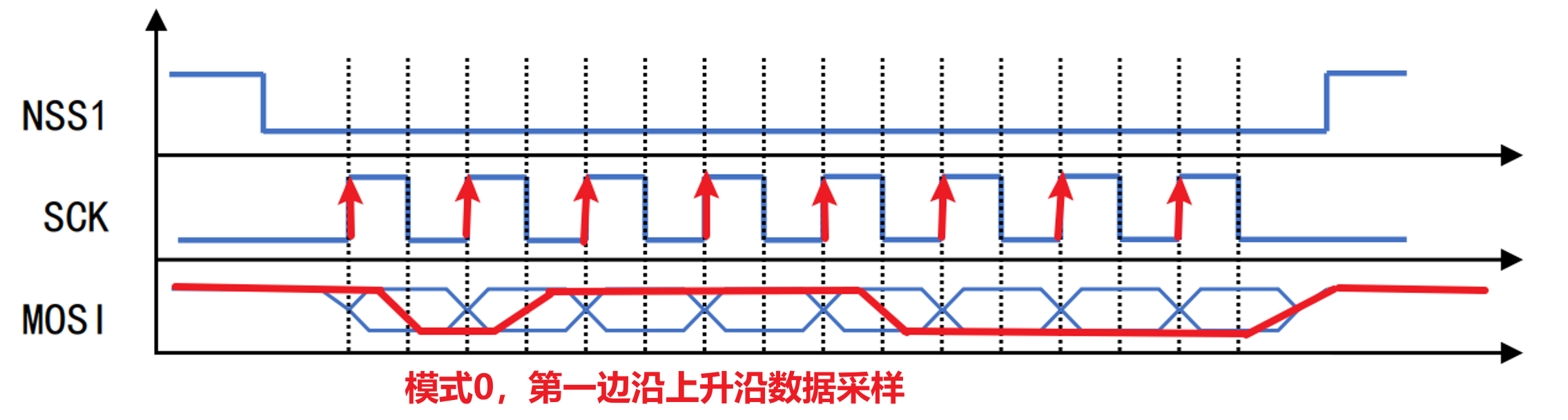

比如我们之前学习SPI通信时，采样时机的边沿设置，就是时钟信号作用的体现：

从本质上讲，时钟的作用主要体现在以下几个方面：

1. 提供系统运行的基本节奏，使各模块在统一时间尺度下运转。
2. 保证数据传输与逻辑运算的同步性与正确性。
3. 协调不同功能模块之间的协同动作。
4. 通过选择不同的时钟源与分频策略，实现性能与功耗之间的平衡。

STM32 的时钟系统通常由多个时钟源构成，例如：

1. 高精度内部时钟 HSI
2. 低功耗内部时钟 LSI
3. 高精度外部晶振 HSE
4. 低功耗外部晶振 LSE

通过 RCC（Reset and Clock Control）片上外设模块构建的“时钟树”。

可以对各级总线与外设进行分频、选择与分配，实现灵活的时钟管理与性能控制。

举一个典型例子：

// 开启 GPIOA 的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

上述代码的本质，是修改 RCC 模块中的相关寄存器（例如 RCC->APB2ENR），为对应的外设提供时钟信号。

APB2ENR 寄存器负责控制如 GPIOA、GPIOB、ADC1、USART1 等外设的时钟使能状态。

所谓“开启时钟”，本质上就是为某个硬件模块提供周期性的脉冲信号。

这个脉冲信号在物理层面表现为持续的高低电平翻转，例如 8 MHz 的时钟，意味着每秒钟发生 8,000,000 次电平变化。

数字电路内部依赖这种周期性的电平变化来驱动触发器、状态机以及各种组合逻辑完成数据采样与状态更新。

如果某个外设没有时钟输入，那么其内部逻辑将停止翻转，相当于进入“静止”状态。

虽然并非真正意义上的断电，但由于内部逻辑不再切换，功耗会显著降低。

因此，STM32 在默认情况下并不会自动开启所有外设时钟。

大多数片上外设在复位后都是关闭状态。

在实际开发过程中，如果需要使用某个外设，第一步往往就是通过 RCC 为其开启时钟，否则即使配置寄存器，也不会产生实际效果。

可以这样理解：

时钟之于 STM32，就如同心跳之于生命系统。

没有时钟，所有数字逻辑都无法运行；

有了时钟，整个芯片才能按照既定的节奏协调工作。

时钟树的概念

时钟从哪里来？又是如何分配到各个模块的？

我们已经知道，在 STM32 中，无论是片上外设、总线数据传输，还是 CPU 内部的逻辑计算单元运行，都离不开时钟信号。

那么问题来了：

这些时钟信号是谁提供的？不同来源的时钟，又是如何被传递到不同的物理硬件区域的？

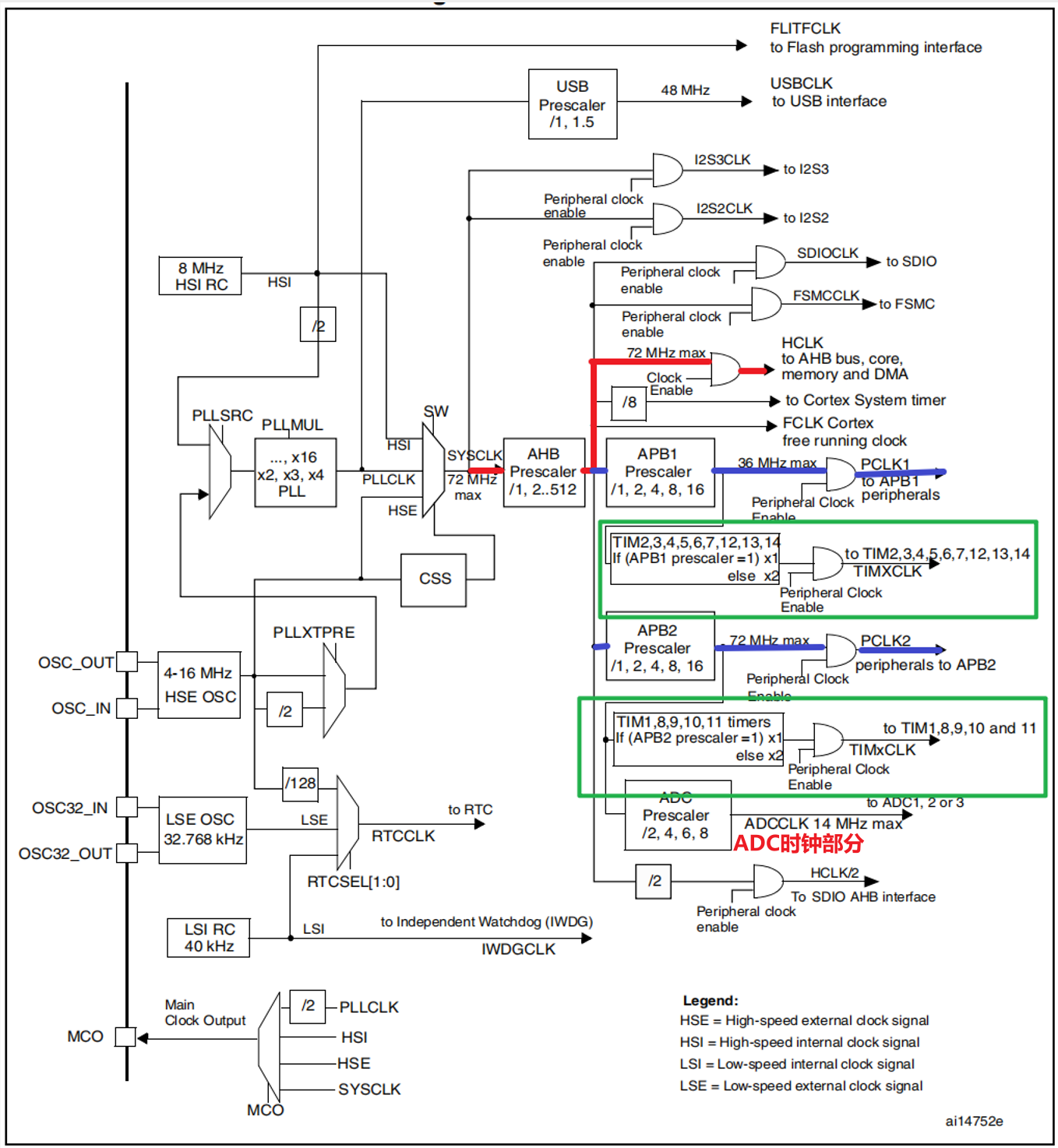

这个问题的答案，都在下图——时钟树当中。

---

上图所示的 STM32F10x 时钟树，本质上就在回答这几个问题。

虽然整张图看起来十分复杂，但如果换一个角度，可以把它拆分为三个阶段来理解。

1. 时钟源输入
   1. 这是整棵时钟树的起点。
   2. 包括 HSI、HSE、LSI、LSE 等内部或外部振荡源。
   3. 这一部分解决的是：谁来产生最原始的周期性方波信号。
2. 时钟选择 / 分频 / 倍频处理
   1. 这一层主要由 PLL 和各级分频器完成。
   2. 它的作用是对原始时钟进行加工处理。
   3. 有的需要提高频率（倍频），有的需要降低频率（分频），有的需要在多个时钟源之间进行切换选择。
   4. 这一阶段最终决定了 SYSCLK、HCLK、PCLK1、PCLK2 等关键系统时钟的数值。
3. 输出到系统 / 外设 / 接口
   1. 加工完成后的时钟，会被分配到不同功能模块。
   2. 例如 HCLK 送往 AHB 总线、内核和 DMA；
   3. PCLK1 送往 APB1 外设；
   4. PCLK2 送往 APB2 外设；
   5. USB、ADC、RTC 等则有各自独立的时钟分支。
   6. 这一部分解决的是：哪一个模块，使用哪一路时钟。

如果用一个形象的比喻来理解：

时钟树就像一个供电网络。

上游是发电厂（时钟源）

中间是变压站（分频、倍频、选择）；

下游是不同等级的用户（CPU、总线、外设）。

这样拆开来看，原本复杂的时钟树，其实就是一个清晰的三段结构：

时钟源输入 → 时钟加工处理 → 时钟分发到各模块。

理解了这个框架之后，再回头分析具体的分支，就会变得非常清晰。

时钟源

在 STM32F10x 系列微控制器中，时钟并不是只有一种来源。

为了兼顾性能、稳定性、功耗以及不同应用场景的需求，芯片内部一共提供了四种基础时钟源：

1. HSI（High Speed Internal）高速内部 RC 振荡器，即高速内部时钟源
2. HSE（High Speed External）高速外部晶振，即高速外部时钟源
3. LSI（Low Speed Internal）低速内部 RC 振荡器，即低速内部时钟源
4. LSE（Low Speed External）低速外部晶振，即低速外部时钟源

时钟树的所有分支，最终都可以追溯到这四个“原始振荡源”。

它们是整套时钟系统的起点，也是系统时钟架构设计的根基。

接下来，我们逐一分析 STM32F10x 所提供的四种时钟源，以及它们各自的特点和典型用途。

HSI高速内部时钟源

HSI 是 STM32F10x 内部集成的高速 RC 振荡器，其典型工作频率为 8 MHz。

该振荡器直接集成在 STM32F103 芯片内部，无需外接晶振或其他外围器件，上电即可工作。

HSI 的产生方式是 RC 振荡。

所谓 RC 振荡器，是利用电阻（R）与电容（C）构成的充放电网络，通过电压的周期性变化形成振荡信号。

这种振荡信号本质上就是周期性变化的高低电平方波，也就是我们所说的时钟信号。

RC 振荡器的优点是结构简单、体积小、启动速度快、无需外部器件、成本低。

但它的缺点也很明显：频率精度不高，误差较大。

即便经过出厂校准，HSI 的典型精度误差约为 ±1%，在极端情况下可能达到 ±2.5%（易受温度等环境量的改变而增加误差）。

因此它更适用于对时钟精度要求不高的应用场景，例如一般逻辑控制、GPIO 操作、简单通信实验等。

对于 STM32F103 系列单片机而言，HSI 是一个非常重要的时钟源：

由于上电启动速度快，MCU 上电复位后，默认使用 HSI 作为系统时钟（SYSCLK）的时钟源。

也就是说，如果用户不做任何时钟配置，默认情况下，系统在启动阶段，会直接运行在 8 MHz 的 HSI 上。

当然：

单片机内部还会对时钟源信号做一些处理，比如分频和倍频：

1. 分频：分频的作用是降低时钟频率，直白点说就是让原始时钟信号的频率除以一个整数。
2. 倍频：倍频的作用是提高时钟频率，直白点说就是让原始时钟信号的频率乘以一个整数。

简单总结：

1. 分频是把时钟变慢。
2. 倍频是把时钟变快。

单片机内部会根据 CPU、总线和外设的需要，对时钟源信号进行分频或倍频处理，以满足不同模块对时钟信号的需求。

在 STM32 的时钟系统中，不同模块对频率的需求不同，因此往往需要通过分频器将时钟调整到合适的数值。

简单理解，几分频，就是把时钟频率除以几。

因此，当 HSI 作为 PLL 输入时，其实际进入 PLL 的频率为 4 MHz，而不是原始的 8 MHz。

总结一下 HSI 的几个关键特征：

1. MCU内部集成，无需外部晶振
2. 默认上电即启用，启动速度快
3. 频率 8 MHz
4. 精度相对较低
5. 可作为系统启动时的初始时钟信号源

理解了 HSI，你就掌握了 STM32 最基础、最“原始”的时钟来源。

HSI作为系统时钟源

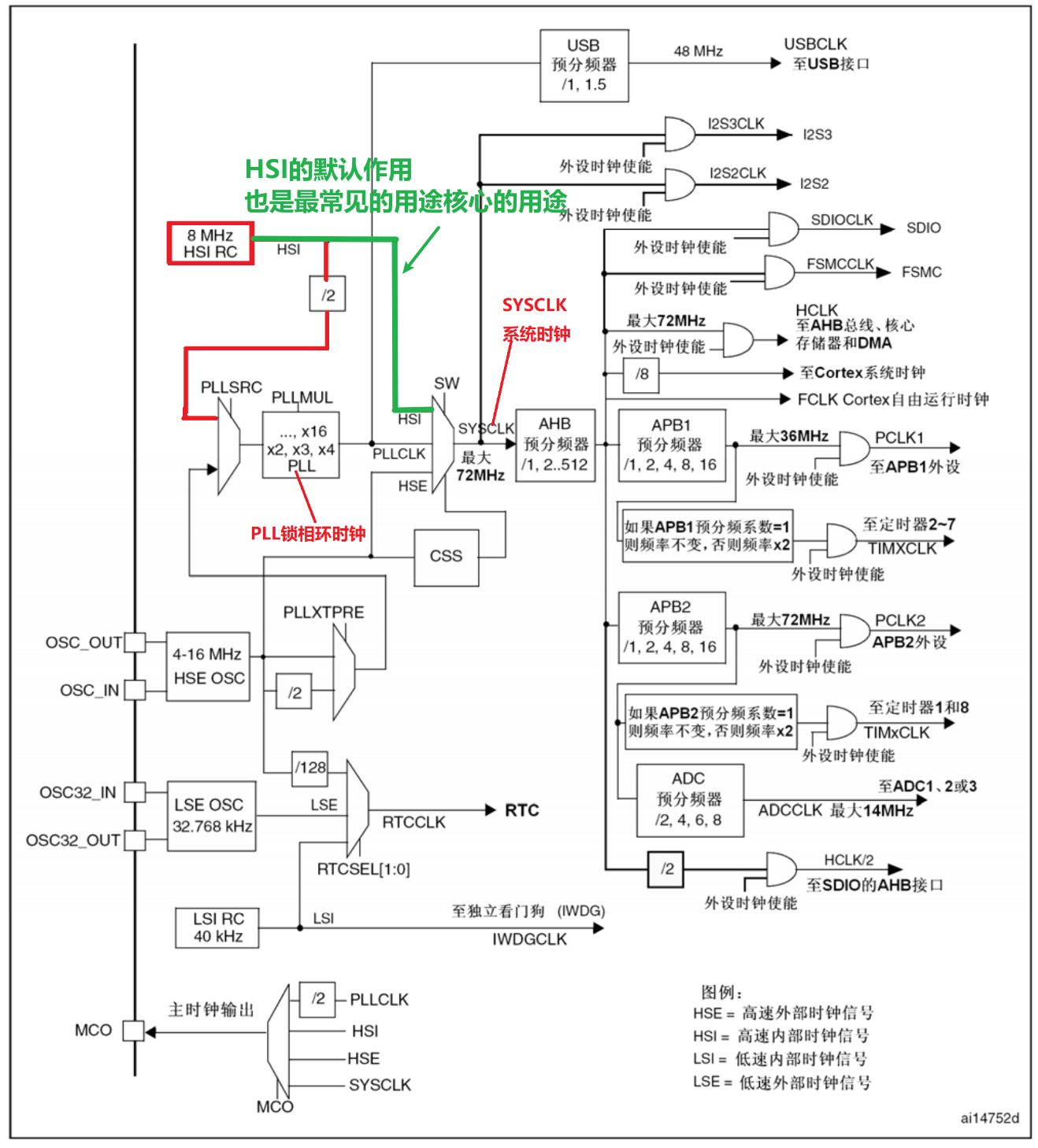

当然如果只用文字讲 HSI，有点抽象。我们不妨结合时钟树来看，如下图所示：

在图的左上角，可以看到：8 MHz HSI RC

这就是 HSI 的物理位置，也是整条路径的起点。

它先产生一个 8 MHz 的周期性时钟方波信号。

这就是最原始的内部高速时钟。

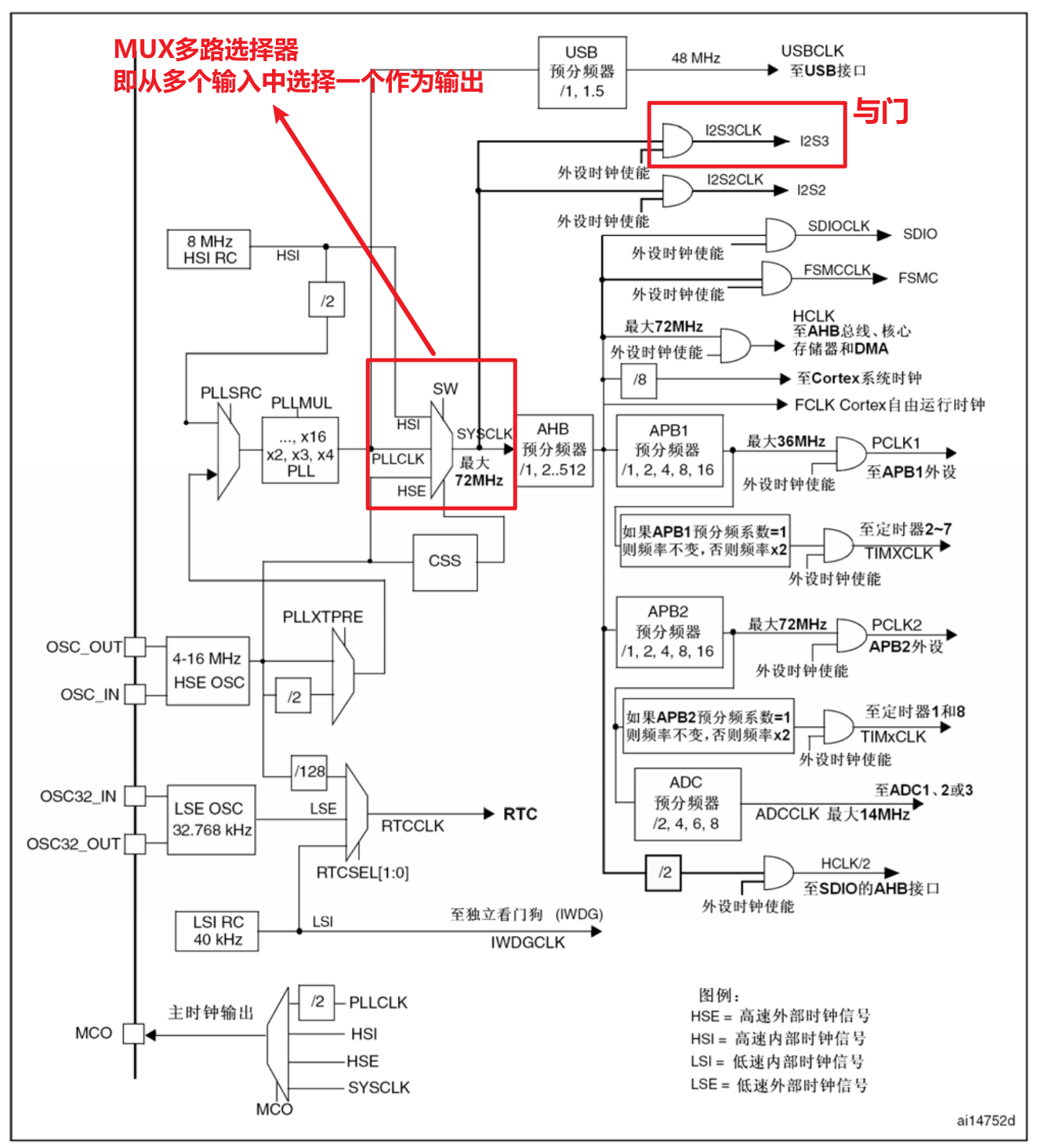

简单介绍一下图中涉及的一些数字功能单元：

1. PLL（Phase Locked Loop）锁相环：用于将输入的参考时钟进行倍频处理，从而生成更高频率的时钟。
2. PLLSRC（PLL Source）PLL时钟源选择：这是一个多路选择器，用于选择哪一路时钟作为 PLL 的输入来源，例如 HSI/2 或 HSE。
3. PLLMUL（PLL Multiplier）PLL倍频系数：用于设置 PLL 的倍频倍数，将输入频率按设定系数放大。
4. SW（System Clock Switch）系统时钟切换开关：这是一个多路选择器，用于选择当前系统时钟 SYSCLK 的来源，例如 HSI、HSE 或 PLLCLK。
5. PLLCLK（PLL Clock）PLL输出时钟：指 PLL 经过倍频处理后输出的时钟信号，可作为系统主时钟候选源。
6. SYSCLK（System Clock）系统主时钟：是整个芯片运行的核心时钟，最终供给 CPU 和各级总线分频使用。

接下来依照图中红线来看，HSI 主要有两条去向。

1. 直接进入 SW，HSI 可以不经过任何处理，直接送到 SW。
   1. 如果在 RCC_CFGR 寄存器中将 SW 选择为 HSI，那么：
   2. SYSCLK = 8 MHz
   3. 这也是 STM32F103 上电复位后的默认状态。
   4. 在这种情况下，CPU、AHB 总线以及后续分频得到的 APB1、APB2 时钟，全部建立在 8 MHz 的基础上运行。
   5. 此时系统时钟结构最简单、启动最快，但主频较低，运行速度较慢且不准确。
2. 经过 2 分频后再送入 PLL
   1. 在图中可以看到，HSI 在进入 PLL 之前，会先经过一个 “/2” 分频单元。
   2. 也就是说：8 MHz → 2 分频 → 4 MHz → 作为 PLL 输入
   3. 这是 STM32F10x 架构上的一个固定规则：HSI 作为 PLL 输入时，必须先进行 2 分频。
   4. 进入 PLL 后，再通过 PLLMUL 设置倍频系数，例如 ×6、×9 等。
   5. 例如：4 MHz × 9 = 36 MHz
   6. 得到 PLLCLK 后，再通过 SW 选择 PLL 作为系统时钟来源。
   7. 如果 SW 选择 PLLCLK，那么：
   8. SYSCLK = PLL 输出频率
   9. 这样就可以在内部 RC 时钟的基础上，提高系统运行频率。
   10. 这种设置不是默认配置，需要手动进行配置。

综合来看，HSI 的角色可以概括为：

1. 它是系统默认的启动时钟来源
2. 它可以直接作为系统主时钟
3. 它也可以参与 PLL 进行倍频后再作为系统时钟
4. 但由于频率和精度都相对有限，不适用于对频率精度要求较高、或对速率要求较高的场景
5. 通常来说，STM32F10X单片机在默认情况下，只在上电启动时直接选择HSI作为系统时钟源，其余时候通常不使用HSI作为时钟源。

理解了 HSI 的这两条路径，你就已经掌握了时钟树中最基础的一段逻辑流程：

时钟源产生 → 选择是否加工 → 选择是否作为系统主时钟 → 再分配给各级总线与外设。

从单片机上电启动理解HSI的作用

第一步，上电瞬间（硬件阶段）

当 STM32 上电或复位时，芯片内部的复位逻辑首先工作。

此时发生两件关键事情：

1. 高速内部时钟源 HSI 自动开启工作
2. 系统时钟默认选择 HSI 作为 SYSCLK 系统时钟的时钟源

也就是说：

上电启动瞬间后，CPU 就运行在 8 MHz 的 HSI 上。

这一步是硬件自动完成的，不依赖任何软件代码。

如果没有 HSI 这个默认时钟，CPU 没有任何时钟信号，根本无法开始执行指令。

第二步，CPU读中断向量表的入口地址，也就是0x00000000，获取MSP主栈栈顶指针。

CPU会从该地址中读出一个 32 位数据，加载到 MSP（主栈指针）寄存器中。

这一步完成后：

主栈空间被建立，CPU 拥有了可用的主栈环境。

如此，CPU就可以开始调用函数，正式开始执行指令了。

第三步，CPU 读取中断向量表中地址 0x00000004。

CPU会从该地址取出复位处理函数地址，也就是 Reset_Handler 函数的入口地址。

随机开始执行此函数。

第四步，CPU 执行函数 Reset_Handler（执行汇编代码阶段）

在启动文件中可以看到，这个汇编代码函数，其实主要是调用了两个函数：

1. 先调用 SystemInit()
2. 最终调用 main()

此时整个执行过程仍然运行在 HSI 8 MHz 主频下。

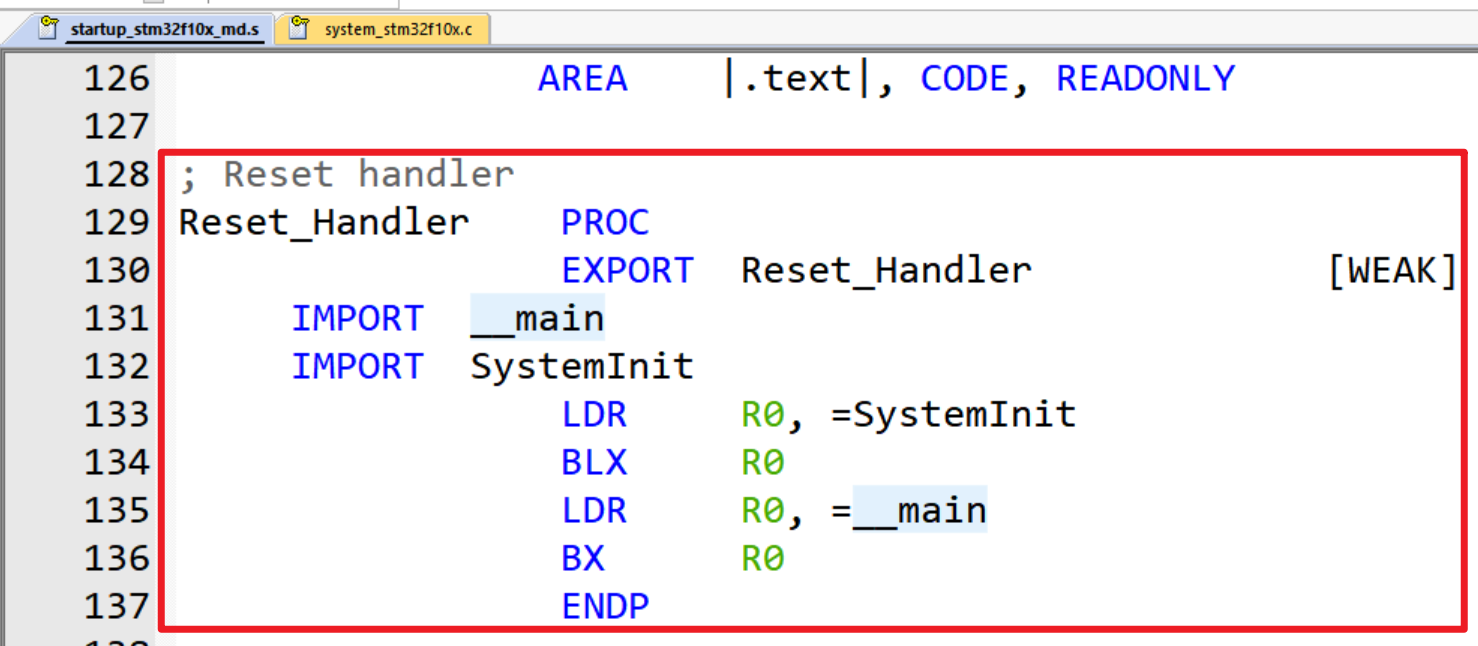

这部分代码截图如下：

汇编代码我们不需要掌握，总得来说，这段汇编代码，相当于调用了这样的一个函数：

void Reset_Handler(void){
    SystemInit();
    __main();   // 进入C运行库，并最终调用main函数
}

第五步，调用SystemInit()函数（执行C语言代码）

在该函数中：

1. 再次确保 HSI 处于开启状态
2. 清除 RCC 时钟配置寄存器
3. 关闭 PLL、HSE 等可能残留的配置
4. 将时钟系统恢复到可控的默认状态

此时主系统时钟源仍然是 HSI。

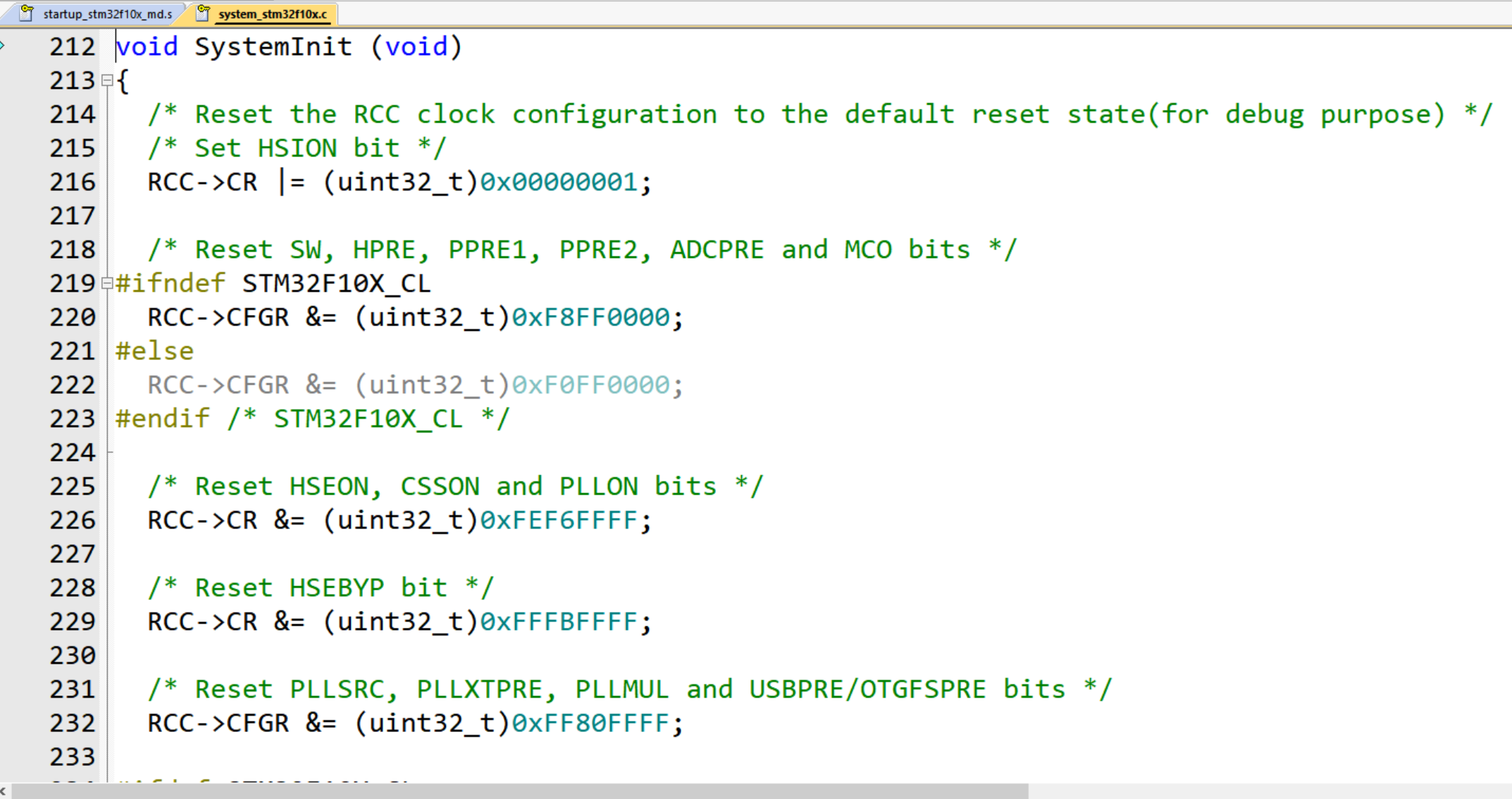

这部分源码如下：

第六步，在SystemInit()函数完成上述配置后，调用 SetSysClock() 函数，默认配置HSE作为主系统时钟源。

在默认情况下，在不修改此函数源码的前提下（通常都不会改）：

该函数是这么操作的：

1. 先开启外部高速晶振 HSE = 8 MHz
2. 等待 HSE 稳定
3. 配置 PLL：
   1. 选择 HSE 作为 PLL 输入
   2. 设置倍频系数 ×9
   3. 得到：8 MHz × 9 = 72 MHz
4. 修改 RCC_CFGR 寄存器的 SW 位
   1. 将系统时钟源从默认的 HSI = 8 MHz
   2. 切换为 PLLCLK = 72 MHz（此时PLLCLK是倍频后的HSE）

当切换完成后：

系统主时钟正式由 “HSE 经 PLL 倍频后“ 接管，此时主系统时钟频率是 72MHz。

CPU 不再运行在 HSI 上，而是运行在新的HSE主频下。

从这一刻开始：

1. CPU 主频 = 72 MHz
2. AHB 总线 = 72 MHz
3. APB1 = 36 MHz（默认 /2）
4. APB2 = 72 MHz

也就是说：

CPU 从最初的 HSI 8 MHz 运行，正式切换为 72 MHz 高速运行模式。

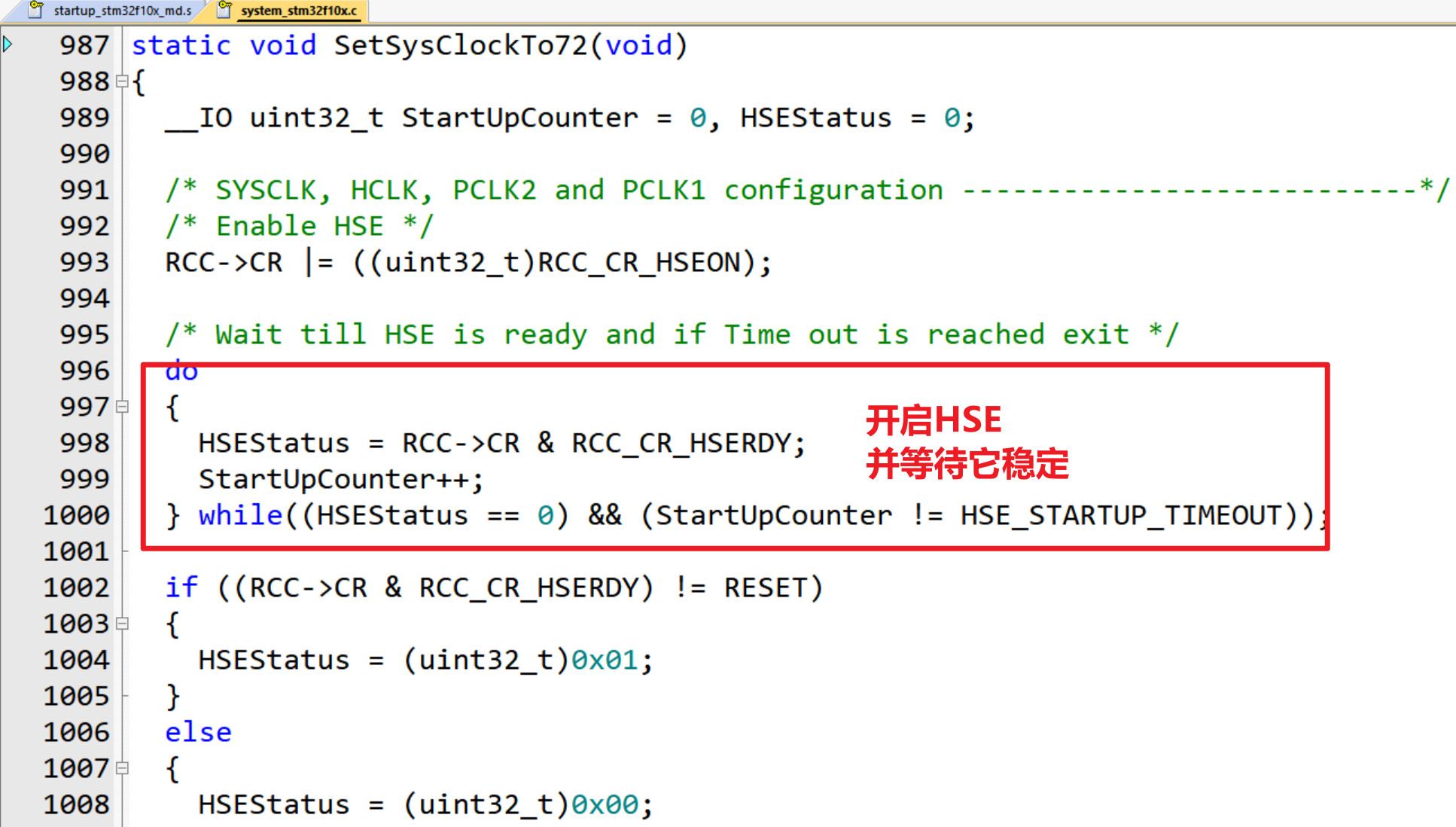

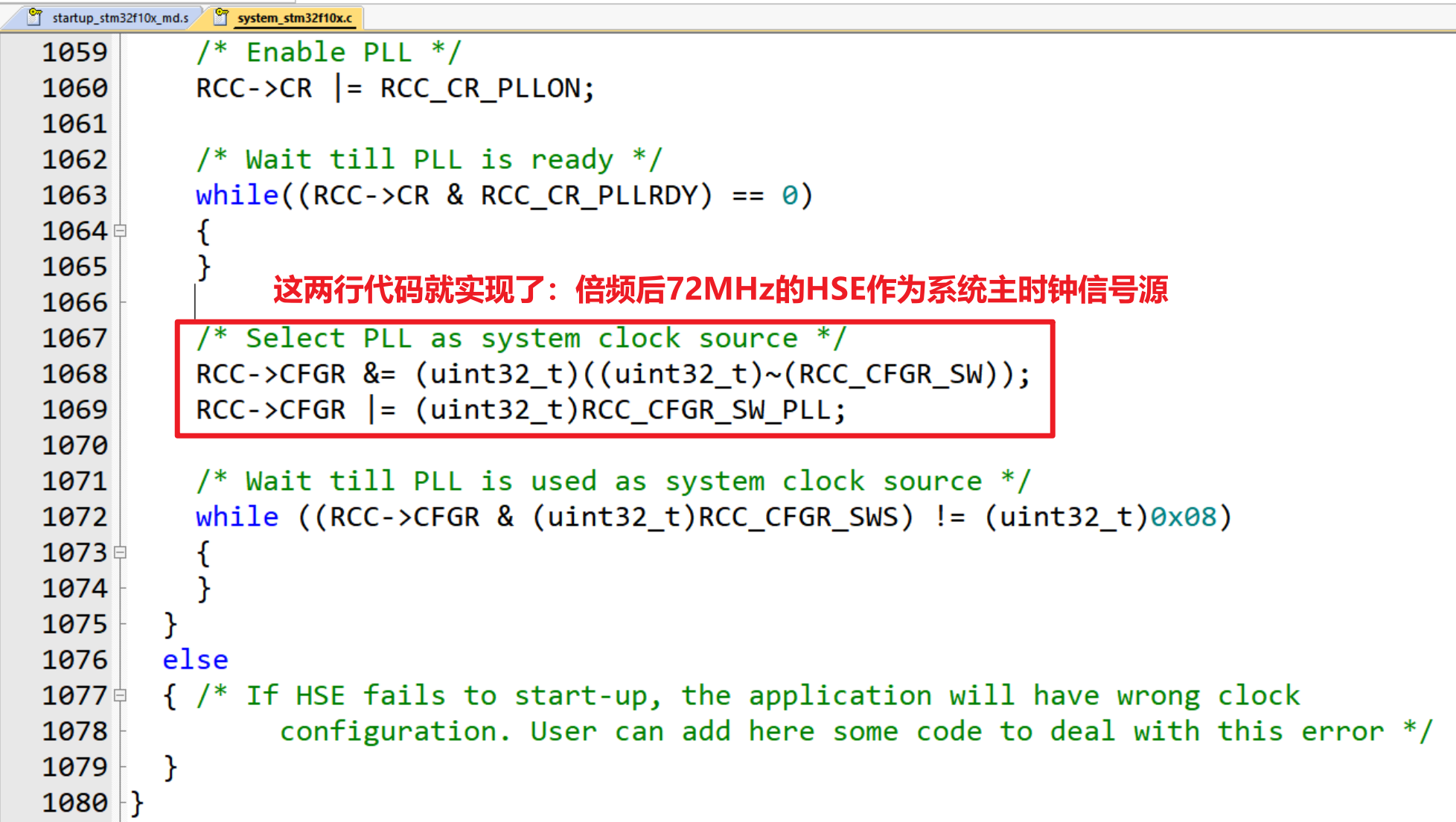

这部分源码如下：

第七步，开始调用main函数（主系统时钟源已变为HSE）。

此时：

1. 系统时钟已经完成切换
2. 主频已达到目标频率（例如 72 MHz）
3. AHB、APB 总线分频关系已生效

整个 MCU 进入用户程序阶段，单片机真正开始执行用户程序。

HSE高速外部时钟源

HSE（High Speed External）高速外部时钟源，为 STM32F10x 提供的高速外部时钟源。

其工作频率范围一般为 2 ~ 16 MHz。

在我们当前使用的 STM32F103C8T6 最小系统板上，HSE高速外部时钟源为 8 MHz。

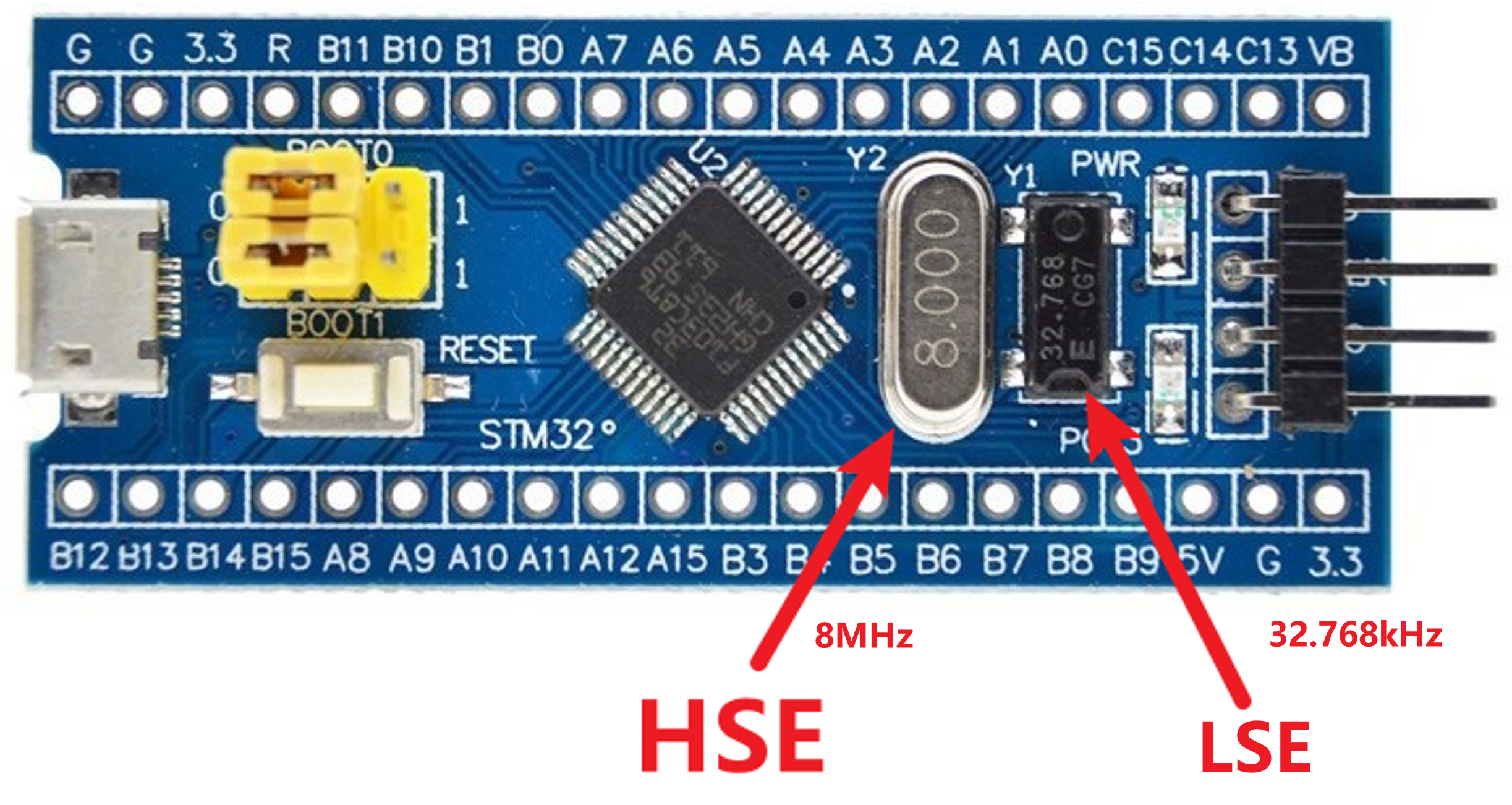

如下图所示：

HSE高速外部时钟源

HSE（High Speed External）高速外部时钟源，为 STM32F10x 提供的高速外部时钟源。

其工作频率范围一般为 2 ~ 16 MHz。

在我们当前使用的 STM32F103C8T6 最小系统板上，HSE高速外部时钟源为 8 MHz。

如下图所示：

与 HSI 不同，HSE 并不集成在芯片内部。

它来自芯片外部的石英晶振，通过 OSC_IN 和 OSC_OUT 两个引脚接入 MCU。

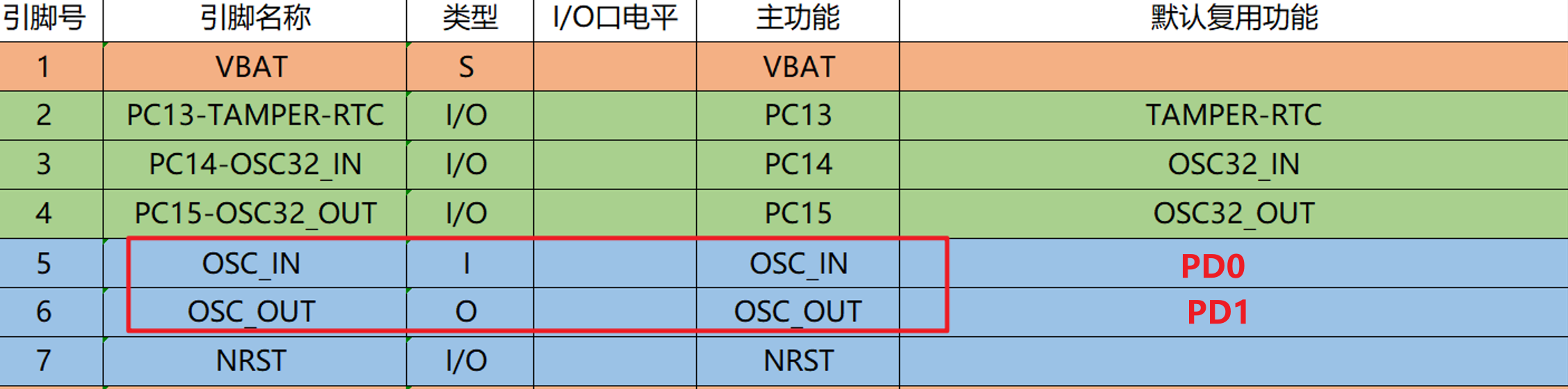

对于STM32F103C8T6单片机来说，HSE外部晶振，实际上占用PD0和PD1两个引脚，一个用于输入，一个对外输出。

如下图所示：

因为我们使用的是最小系统板，这两个引脚都已经被占用了。所以一般是不能再作为PD0和PD1使用了。

HSI 是“芯片内部自带的时钟”，而 HSE 是“外接晶振提供的时钟”。

那为什么HSE这种石英材质的时钟源，更加准确稳定呢？

石英晶振的原理可以简单理解为：石英是一种压电材料。

当对石英晶体施加电压时，它会产生机械振动。

在特定尺寸和结构下，它会在某一个固定频率上发生稳定共振。

这种机械振动会被电路转换为稳定的电信号，从而形成周期性的时钟方波。

由于石英晶体的物理特性非常稳定，因此 HSE 的频率精度远高于内部 RC 振荡器，误差通常只有万分之一到万分之三左右。

从性能特点来看，HSE 具有两个核心优势：

1. 频率稳定，误差小
2. 不会像HSI那样，会随着温度变化导致频率偏移，术语叫“抗温漂能力强“。

因此HSE适用于对时钟精度要求较严格的场景，比如一些通信的场景，精准定时的场景。

这些外设如果使用精度较低的 HSI，可能会产生误差导致功能失效。

HSE的用途

在时钟树结构中，HSE 主要有两个用途：

1. 可以直接作为系统时钟源（SYSCLK）
2. 更常见的用法是作为 PLL 的输入源

比如STM32F103C8T6单片机，它的默认系统时钟主频为 72 MHz，其实现方式通常是：

HSE = 8 MHz，PLL × 9，SYSCLK = 72 MHz

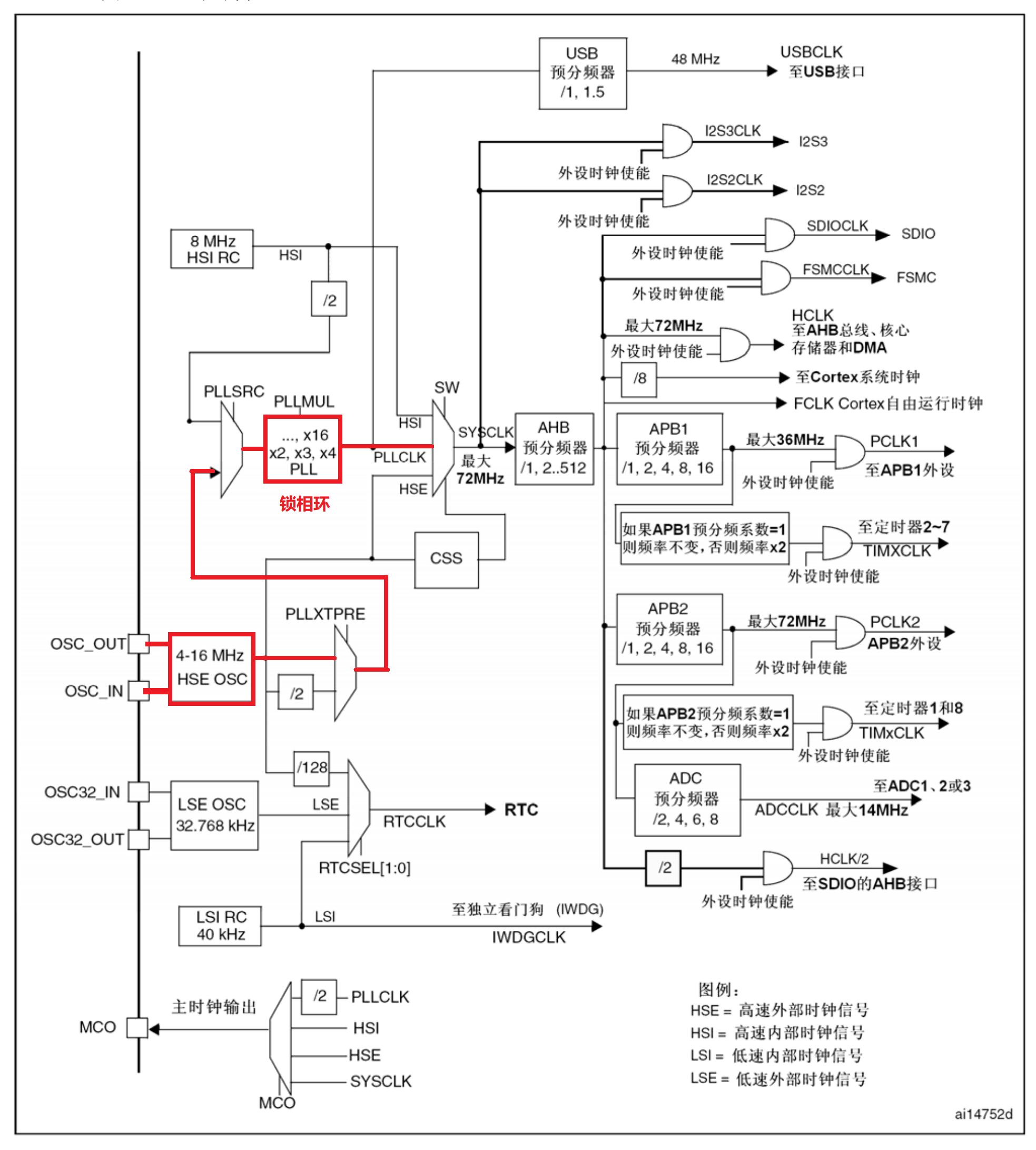

如下图所示：

也就是说：

HSE 提供稳定的参考频率，PLL 再对其进行倍频，最终生成高频系统主时钟。

HSI和HSE的差别

如果从系统运行阶段来看，可以把 HSI 和 HSE 理解为两个不同角色：

1. HSI 负责“上电启动兜底”。
   1. 它集成在芯片内部，上电自动开启，不依赖任何外部器件。
   2. 只要 MCU 上电，HSI 就一定存在，因此系统一定能够跑起来。
   3. 它的优势是简单、可靠、无需外部电路、启动速度快。
   4. 但它的精度相对较低，本质上是 RC 振荡器，受温度、电压等因素影响较大。
2. HSE 则更多承担“系统稳定运行阶段的主时钟来源”。
   1. 它来自外部石英晶振，频率稳定，误差小。
   2. 在系统完成初始化后，通常会切换到 HSE 经 PLL 倍频后的时钟作为 SYSCLK。
   3. 它的优势是精度高、稳定性好，适合对时序要求严格的应用场景。

因此可以这样理解：

HSI 是保证系统一定能启动的基础时钟，它解决的是“能不能跑起来”的问题。

HSE 是保证系统高性能、高精度运行的核心时钟源，它解决的是“跑得快不快、准不准”的问题。

如果用一个形象的比喻：

HSI 像是芯片内部自带的应急发电机，保证设备一开机就有电。

HSE 像是外接的稳定市电电源，在系统进入正常运行后，由它提供长期、稳定、高质量的电力。

或者：

HSI 是机器人的备用临时电池，刚启动复位的时候先用备用临时电池顶一顶。

HSE 则是机器人的长期稳定能量来源，机器人的长期工作运行，需要使用 HSE 这种长期、稳定、高质量的能量来源。

HSI和HSE，这两者并不是互相替代关系，而是启动阶段与运行阶段各司其职。

了解：CSS时钟安全系统

CSS（Clock Security System）时钟安全系统

在实际应用中，外部晶体振荡器在运行过程中是有可能出现异常的，例如振荡停止、频率漂移、焊接问题或环境干扰等。

也就是说：

如果系统主时钟来自 HSE（高速外部时钟），那么在运行过程中是存在失效风险的。

而在 STM32 的时钟结构中，HSE 是直接接入 CSS 监控逻辑的。

CSS 的作用机制

当 CSS 监测到 HSE 振荡异常或停止时，会立即触发硬件保护机制。

此时硬件会自动执行以下动作：

1. 检测到 HSE 故障（HSERDY 失效）
2. 关闭 HSE
3. 自动将系统时钟来源切换为 HSI
4. 触发 NMI 中断（通知系统异常发生）

也就是说，系统主时钟原本路径是：HSE → PLL → SYSCLK

发生异常后会自动变为：HSI → SYSCLK

无需软件主动干预，硬件即可完成这样的切换。

切换的本质

这种切换并不是“软件重新配置”，而是硬件在底层自动修改 RCC 寄存器中的时钟选择逻辑。

通过控制 SW 选择器，将系统时钟来源从外部高速时钟路径，

切换为内部高速时钟 HSI。

目的只有一个：保证系统不会因为外部晶振失效而立刻停止运行。

为什么必须这样设计？

如果没有 CSS：一旦 HSE 停振失效，CPU 将失去时钟信号，系统立即崩溃。

而有了 CSS：系统可以退回到内部 RC 时钟，在HSI时钟源的驱动下，继续运行。

至少保证：程序还能执行，系统还能响应，起码可以进入安全处理流程。

一句话总结

CSS 是一种硬件级的主时钟容错机制，当 HSE 失效时，系统会自动切换到 HSI，保证 MCU 不会因为外部晶振故障而立刻停机。

LSI低速内部时钟源

LSI（Low Speed Internal）低速内部时钟源，LSI 是 STM32F10x 内部集成的低速 RC 振荡器。

其典型工作频率为 40 KHz。

和 HSI 一样，LSI 也是由 RC 振荡器产生，直接集成在 STM32F103 芯片内部，无需任何外部晶振或外围电路。

也就是说：

只要芯片上电，LSI 就可以作为单片机内部的时钟信号源，但需要软件开启（置位 RCC_CR 的 LSION 位）。

从结构上看，LSI 与 HSI 的原理相同，都是基于 RC 充放电形成周期性振荡信号。

不同的是，二者工作频率不同：

1. HSI 是高速（8 MHz），
2. LSI 是低速（40 KHz）。

由于 RC 振荡器天生存在精度问题，LSI 的频率波动较大。

虽然典型值为 40 KHz，但在实际环境中可能在 30~50 KHz 范围内波动。

因此它也不适用于对时间精度要求严格的场景。

LSI 的主要用途并不是作为系统主时钟。

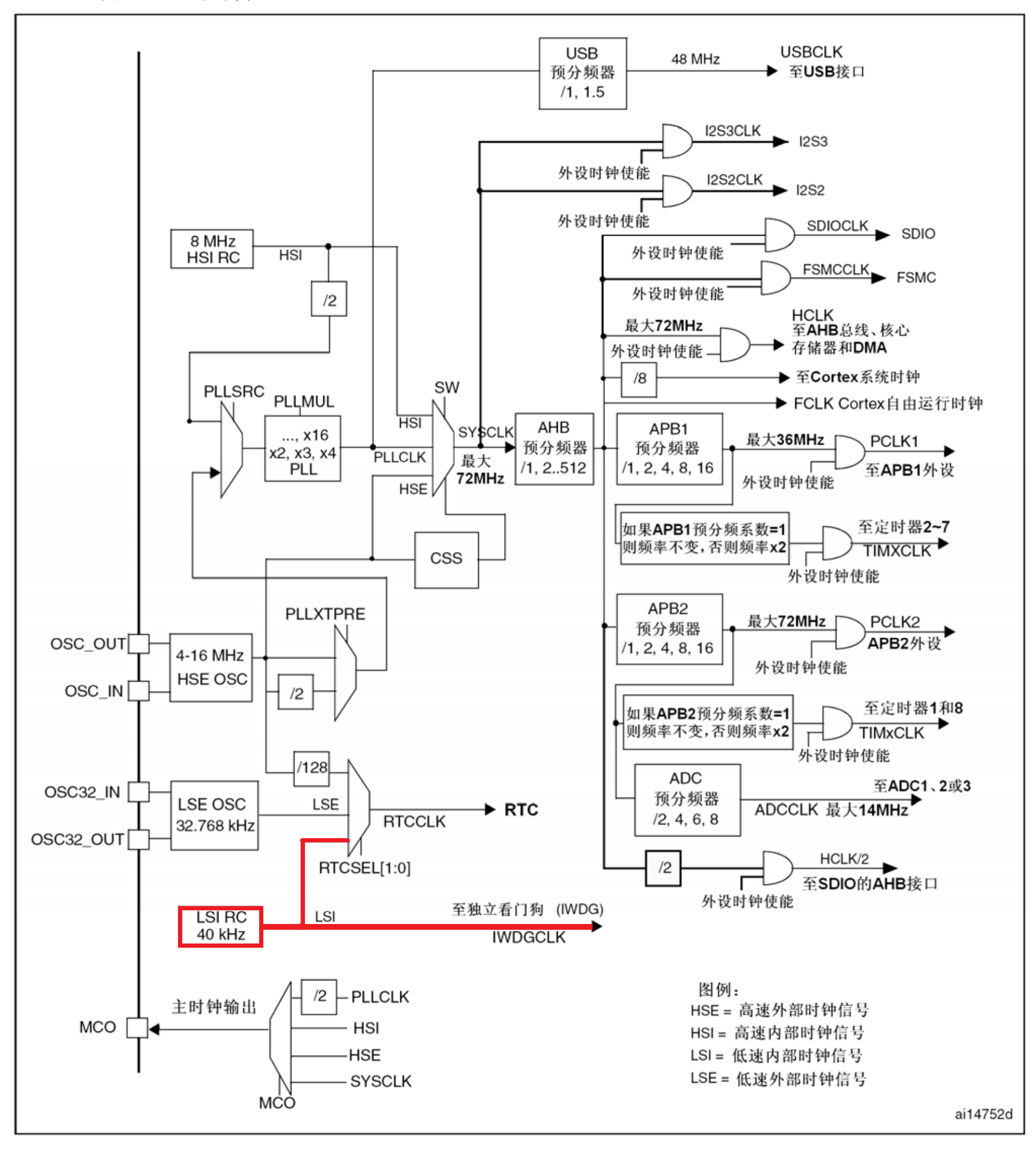

它的用途参考下图：

它用于低速、独立运行的模块，例如：

1. 独立看门狗 IWDG，该外设用于在程序异常或死机时自动复位系统，保证系统可靠运行。
2. 实时时钟 RTC，F1系列的 RTC 外设实际上就是一个32位秒计时器，即使主系统掉电也可依靠后备电源继续计时。

需要特别注意的是：独立看门狗 IWDG 必须使用 LSI 作为时钟源。

这是为了保证：

即使主系统时钟异常（例如 HSE 故障或 PLL 失锁），

看门狗仍然能够独立运行，从而在系统失控时完成复位保护。

至于 RTC，在大多数正式产品中，通常更倾向于使用 LSE（外部 32.768 KHz 晶振），

因为 LSE 精度更高，更适合长期计时。

最后用一句话概括：

LSI 是一颗低速、内部集成、精度一般，但具备独立性和可靠性的时钟源。

它最主要的，最常用的用途就是为独立看门狗提供时钟信号源。

LSE低速外部时钟源

LSE 是 STM32F10x 提供的低速外部时钟源，其标准工作频率为 32.768 KHz。

这个数值并不是随意选择的：

1. 32.768 KHz = 215 Hz。
2. 如果连续进行 15 次 2 分频
3. 32.768 KHz → 1 Hz

也就是说：

经过分频后，可以非常方便地得到 1 秒的时间基准。

这正是它被广泛用于实时时钟（RTC）的根本原因。

与 HSE 类似，LSE 并不集成在芯片内部。

它和HSE一样，来自外部的低速石英晶振（通常为 32.768 KHz 晶振），

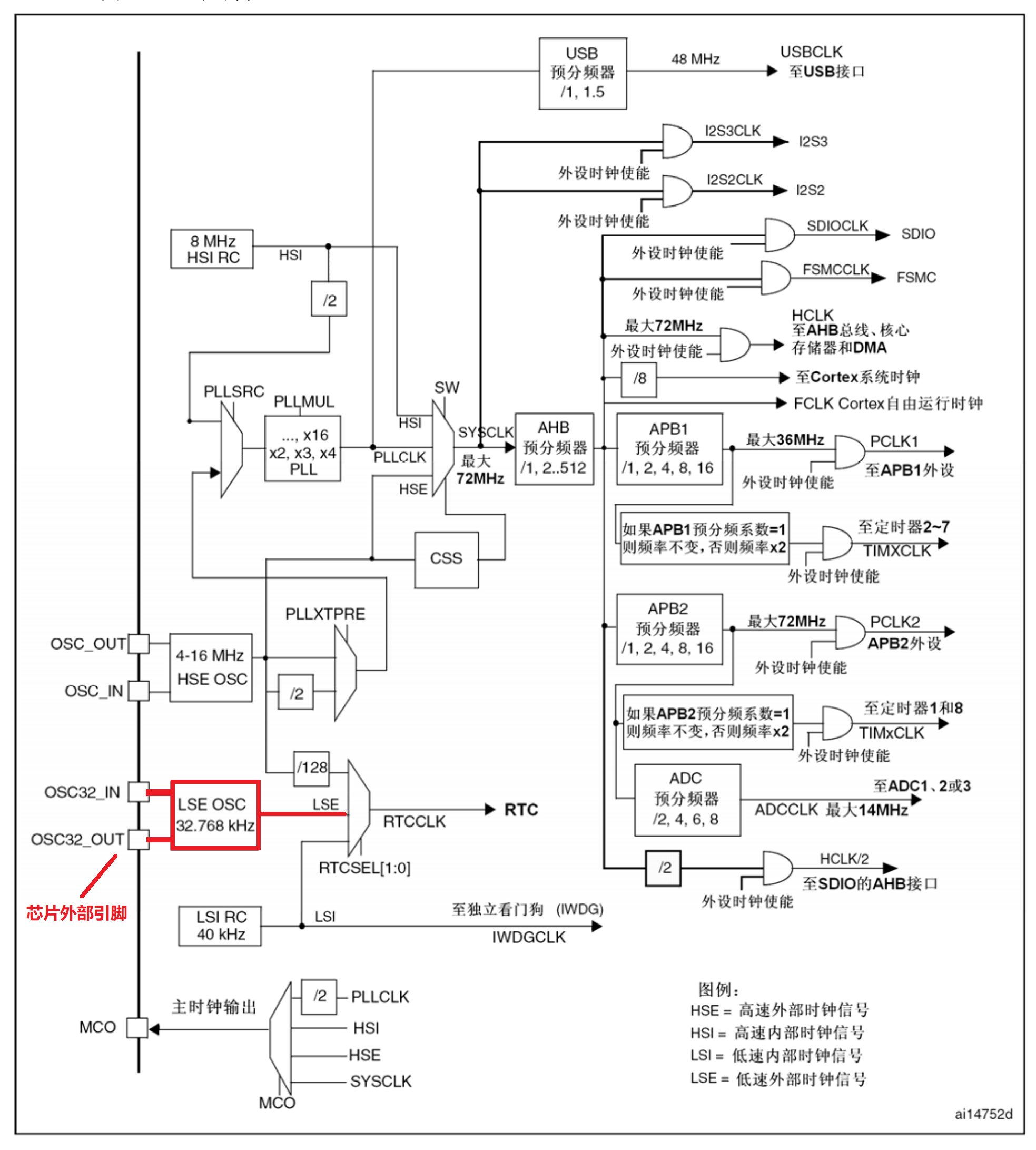

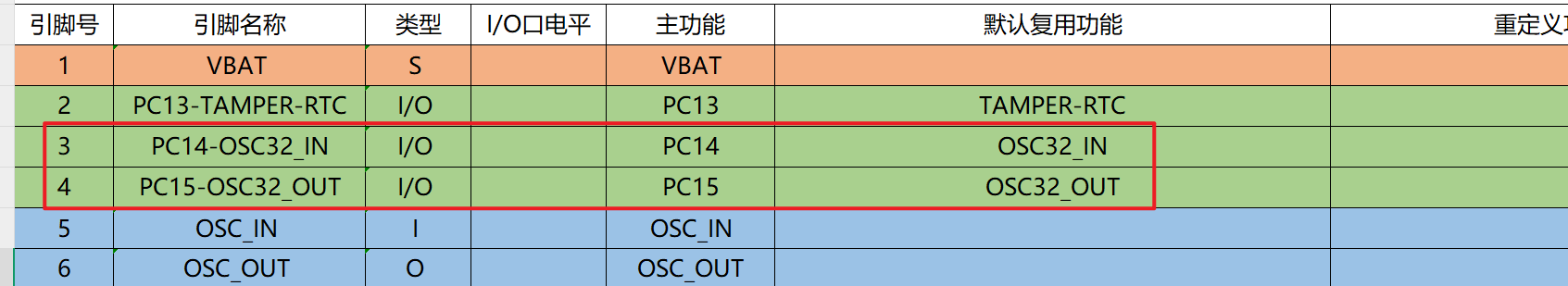

通过 OSC32_IN 和 OSC32_OUT 两个专用引脚接入芯片，如下图所示：

这种晶振通常被称为“表晶”或“时钟晶振”，常见于电子手表、RTC 芯片等精密计时设备。

从精度角度来看：LSE 的稳定性远高于 LSI。

它受温度和电压变化的影响较小，适合用于长时间、连续运行的时间计量。

因此在实际产品中：RTC 通常优先选择 LSE 作为时钟源。

在 STM32F103 中，LSE 的主要用途就是：为 RTC 提供稳定、精准的低速时钟。

它不参与系统主频生成，不参与 PLL，也不直接供给 CPU 或高速外设。

在时钟树中，LSE的功能部分如下图所示：

可以看到，LSE外部低速时钟源，最核心、最常见的用途就是作为RTC实时时钟的时钟信号源。

总结

从系统角色分工来看：

1. HSI 负责上电启动与基础运行，
2. HSE 负责系统的高速与高精度运行，
3. LSI 负责低速、独立、安全相关模块，
4. LSE 负责高精度、长期稳定的时间计量。

四种时钟源并不是相互替代关系，而是各司其职、分工明确：

1. HSI 解决的是“系统能否可靠启动”的问题；
2. HSE 解决的是“系统是否运行得快且准”的问题；
3. LSI 保障的是“在主时钟异常时，关键模块仍能独立工作”；
4. LSE 则提供“长期稳定的时间基准”。

如果从整体架构角度理解：这四个时钟源共同构成了 STM32 时钟体系的根基。

它们通过时钟树被选择、加工、分配，最终支撑整个 MCU 的运行。

理解了这四个时钟源的定位与差异，就等于掌握了 STM32 时钟系统的核心逻辑。

SYSCLK系统主时钟

前面我们介绍了四种时钟源。

但如果继续深入研究时钟树结构，就会发现一个非常关键的“汇聚点”——SYSCLK。

除了少数特殊模块（例如 IWDG 使用 LSI、RTC 使用 LSE、USB 有独立时钟要求）之外，

绝大多数功能单元的时钟，最终都会以 SYSCLK 为基础进行分配，所以 SYSCLK 其实也可以视为一个时钟源。

SYSCLK（System Clock，系统时钟）是 STM32 单片机最核心、最主要的时钟源。

它本身并不产生时钟信号，而是从 HSI、HSE 或 PLLCLK 中选择其中一路作为系统主时钟。

这个选择是通过 RCC_CFGR 寄存器中的 SW 位完成的。

也就是说：

SYSCLK 是“被选出来的最终主时钟”。

系统主时钟的重要性

SYSCLK 的地位非常重要，它是整个芯片内部时钟体系的中心节点：

1. CPU 的运行频率直接由 SYSCLK AHB 总线时钟（简称为HCLK）决定。
2. AHB 总线时钟（简称为HCLK）由 SYSCLK 分频得到。、
3. APB1、APB2 总线时钟（PCLK1、PCLK2）也都是在 SYSCLK 基础上继续分频派生。
4. ...

进一步来看：

GPIO、USART、SPI、I2C、TIM 等大多数外设，

都是通过 APB 或 AHB 总线获得它们的工作时钟。

换句话说：

SYSCLK 决定了系统整体运行节奏。

SYSCLK 是整棵时钟树的“中枢节点”

系统主时钟输送时钟信号

单片机内部绝大多数片上外设，以及CPU的运行，它的时钟信号来源都是系统主时钟SYSCLK 。

但SYSCLK 并不会直接把时钟信号送出去，而是按照层级进行分发。

时钟树对这种输送路径，有明确的描述，如下图所示：

下面分为几部分专门讲解一下这种时钟信号的输送。

HCLK系统主干时钟

时钟输送路径如下：

SYSCLK → AHB Prescaler（AHB 分频器） → HCLK

也就是图中红线部分。

HCLK 是 AHB 总线时钟（包含上面挂载的外设），同时也是 Cortex-M3 内核CPU、DMA 控制器以及片上 SRAM / Flash 接口的工作时钟。

最重要的：

CPU 主频 = HCLK

如果 AHB 分频器为 1：

HCLK = SYSCLK

这就是默认选项，CPU默认主频就是72MHz

如果分频为 2：

HCLK = SYSCLK / 2

此时CPU的主频就是36MHz

除此之外，居于CPU内核当中的NVIC，它所使用的时钟频率也和CPU保持一致。

而 SysTick 默认使用 HCLK 作为时钟源（也可选择 HCLK/8），在默认配置下其频率页与 CPU 相同。

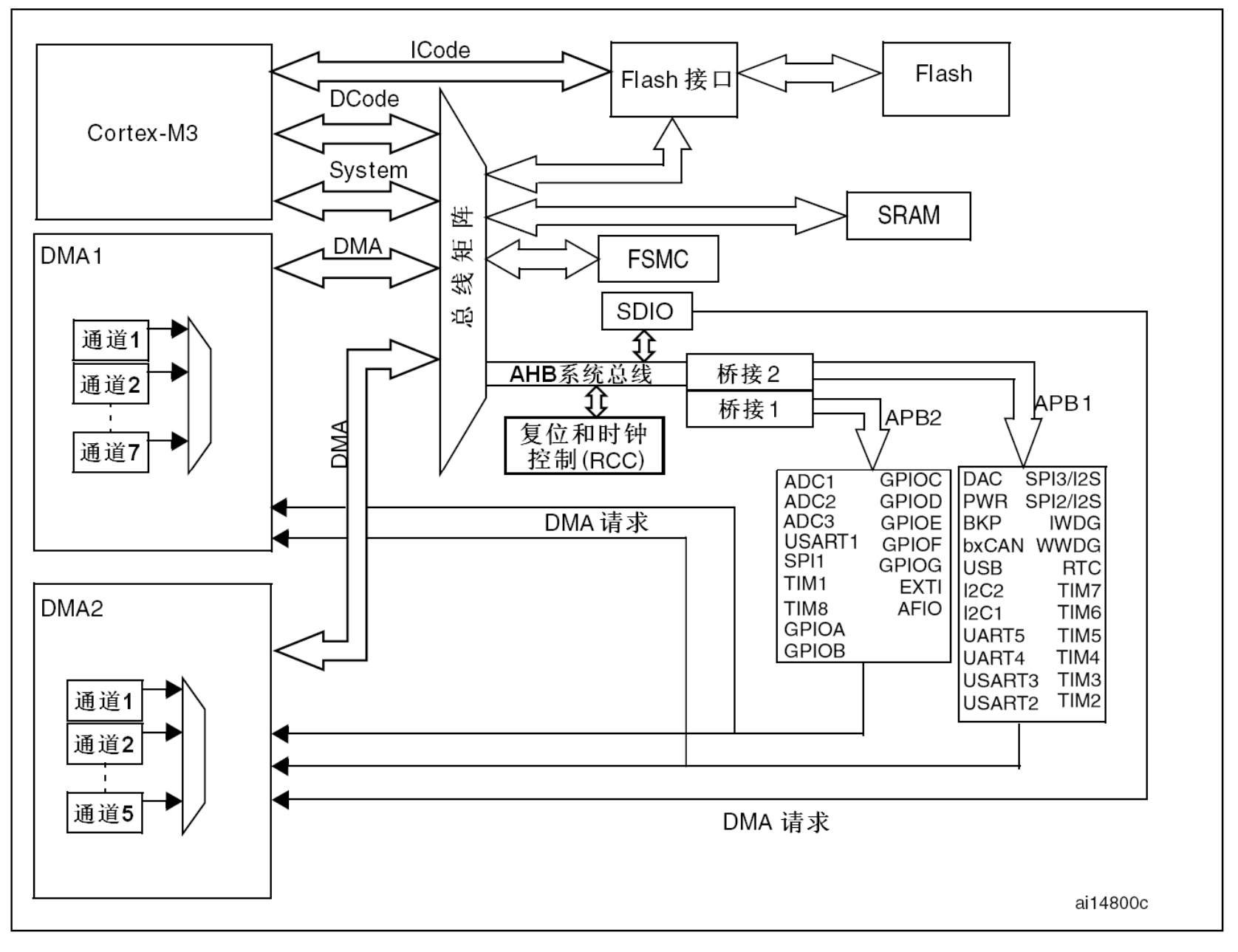

APB2 和 APB1外设总线时钟

HCLK 继续分发到两个重要分支：

HCLK → APB2 Prescaler（APB2 分频器） → PCLK2

HCLK → APB1 Prescaler（APB1 分频器）→ PCLK1

也就是图中蓝线部分。

APB2（高速外设总线）

1. 最大 72 MHz
2. 典型外设：
   1. GPIO
   2. USART1
   3. SPI1
   4. TIM1
   5. ADC

APB1（低速外设总线）

1. 最大 36 MHz
2. 典型外设：
   1. USART2/3
   2. I2C
   3. SPI2
   4. TIM2~7
   5. CAN

如果 SYSCLK = 72 MHz，且 APB1 必须至少分频为 2，否则会超出 36 MHz 上限。

特别需要注意的是：

APB 外设总线时钟 ≠ 挂载外设的时钟！

比如USART外设，其波特率来源于内部波特率寄存器，对时钟信号的分频。

定时器倍频设定

图中绿框框中的部分，属于定时器（Timer）外设的时钟控制部分。

注意，所有的定时器都挂载在APB总线上，可能是APB2，也可能是APB1。

但存在一个特殊规则：

如果 APBx 分频系数 ≠ 1，则：TIM x CLK = PCLK × 2，也就是时钟频率直接在APB总线的基础上乘以2。

例如：

SYSCLK = 72 MHz，APB1 分频 = 2，则APB1总线的时钟频率为36MHz。

但由于分频系数为2，触发特殊规则：

实际所有挂载在APB1总线上的定时器，其时钟频率仍然保持为72MHz！

这样设计的目的是：

在降低外设总线频率的同时，不降低定时器的时间分辨率。

通俗点说就是：APB 可以慢一点省电，但定时器需要精准所以不能满，芯片偷偷把时钟补回来。

ADC独立分频机制

所有 ADC 外设都挂载在 APB2 外设总线 上。

ADC 时钟来源于对 APB2 时钟的分频。

输送路径为：

PCLK2 → ADC Prescaler（ADC分频器） → ADCCLK

分频系数可选：2 / 4 / 6 / 8

STM32F103 系列单片机，存在明确的硬件约束：

ADCCLK ≤ 14 MHz

这是 STM32F103 数据手册规定的最大 ADC 输入时钟。

举一个例子：

在默认情况下：

SYSCLK = 72 MHz
AHB 不分频 → HCLK = 72 MHz
APB2 不分频 → PCLK2 = 72 MHz

此时：

如果选择：

2 分频 → 36 MHz ❌ 超出 14MHz
4 分频 → 18 MHz ❌ 仍然超标
6 分频 → 12 MHz ✅ 合法
8 分频 → 9 MHz  ✅ 合法

因此：

当 PCLK2 = 72MHz 时，ADC 至少需要 6 分频。

扩展/了解：时钟输出功能

前面我们讲到的时钟源选择、SYSCLK 生成以及 CSS 时钟安全系统，本质上解决的是一个问题：

系统内部使用哪个时钟源，以及如何保证系统稳定运行。

也就是说：

我们讨论的是“时钟从哪里来”，以及“系统内部如何使用时钟”。

但如果换一个角度思考：

芯片内部产生的时钟信号，是否只能供芯片内部使用？

答案是：

当然不是。

在实际工程中，芯片产生的时钟也可以输出到芯片外部，供其他器件使用。

这就是所谓的：时钟输出功能，MCO（Microcontroller Clock Output）。

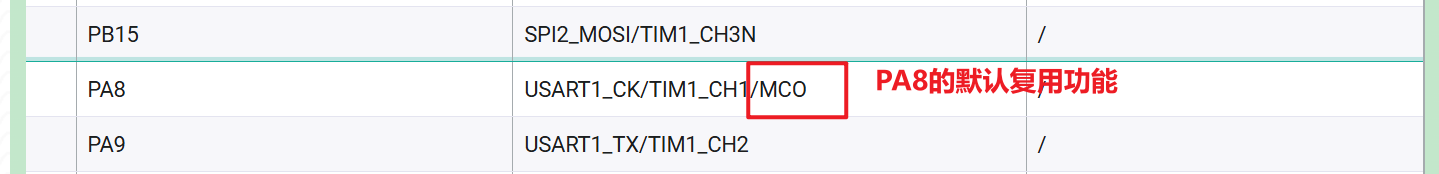

在 STM32F103C8T6 中，提供了一个专门的时钟输出引脚：

MCO 引脚（PA8）

通过该引脚，可以将芯片内部的某一路时钟信号输出到外部。

比如可以给一个外部 MCU 提供参考时钟。

MCO 的工作方式：

MCO 输出的时钟来源可以通过 RCC 寄存器进行选择。

具体是修改：

RCC->CFGR 寄存器中的 MCO 位

可选的输出时钟源包括：

1. PLLCLK / 2：PLL 倍频后的时钟，再进行 2 分频
2. HSI：高速内部时钟
3. HSE：高速外部晶振时钟
4. SYSCLK：当前系统主时钟

也就是说：

MCO 不是固定输出某个时钟，

而是可以通过软件选择输出哪一路时钟。

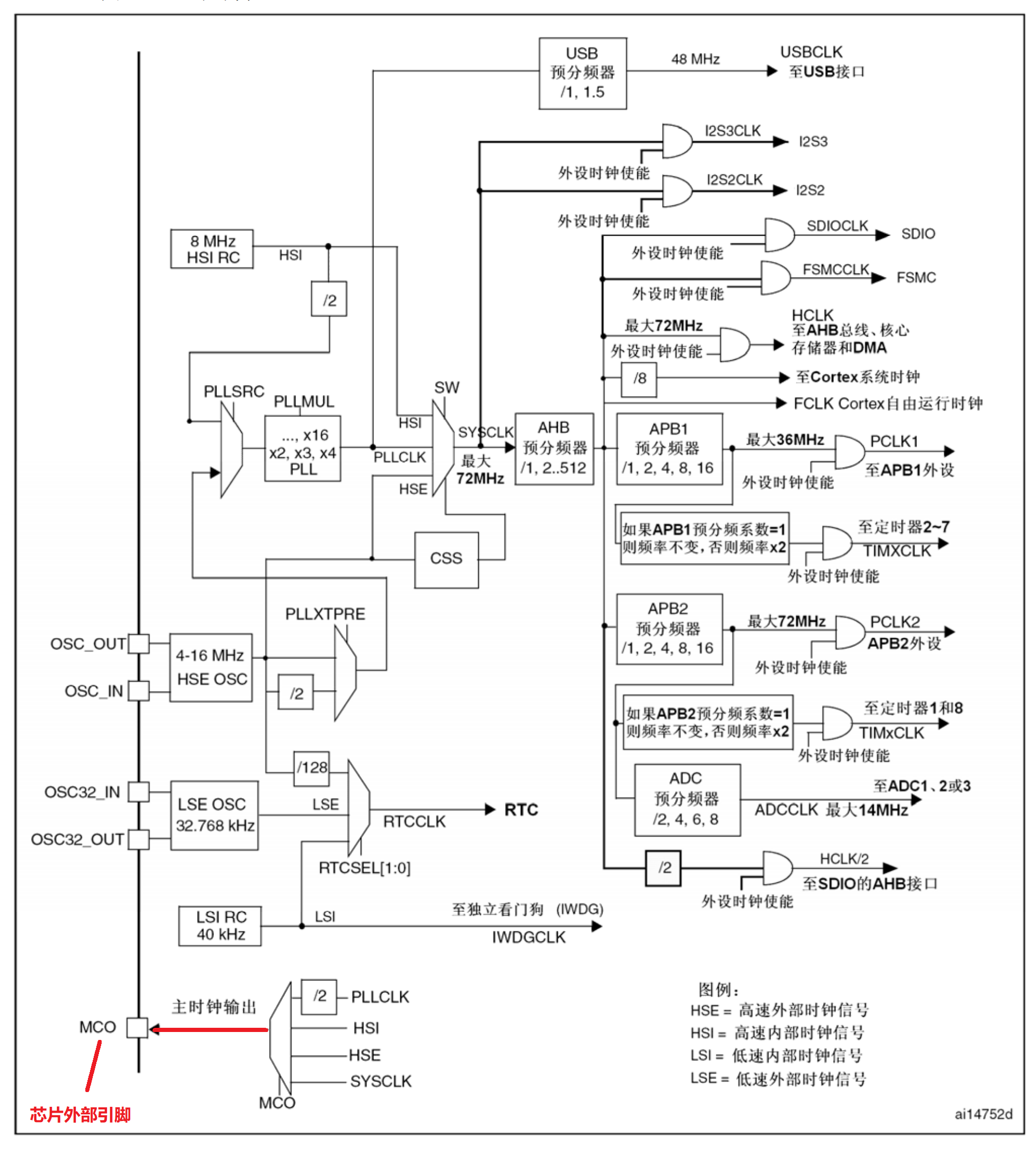

如下图所示：

本质理解

MCO 的作用是：

将芯片内部的某一路时钟，通过引脚“导出”到外部。

它本质上是一个时钟多路选择器 + 输出驱动电路。

可以理解为：

系统内部的时钟信号，不仅可以用于片上外设，也可以作为“公共时钟源”提供给外部系统。

MCO 是 STM32 提供的时钟输出功能，通过 PA8 引脚将内部选定的时钟信号输出到芯片外部。
