H3C 路由器 SSLVPN

转载自：https://www.h3c.com/cn/d_202209/1692437_30005_0.htm https://www.h3c.com/cn/d_202301/1761539_30005_0.htm#_Toc124888393

理论简介

1.概述

SSL VPN以SSL（Secure Sockets Layer，安全套接字层）为基础提供远程的安全连接服务。用户可通过互联网，使用内嵌SSL协议的浏览器与远端的Web服务器建立安全的连接，访问内部资源。

企业或机构可通过SSL VPN来为移动用户或者外部客户提供访问内部资源的服务并保证安全性

2.SSLVPN工作机制

SSL VPN服务通过SSL VPN网关来提供。SSL VPN网关位于远端接入用户和企业内部网络之间，负责在二者之间转发报文。管理员需要在SSL VPN网关上创建与企业网内服务器对应的资源。

SSL VPN网关与远端接入用户建立SSL连接，并对接入用户进行身份认证。远端接入用户的访问请求只有通过SSL VPN网关的安全检查和认证后，才会被SSL VPN网关转发到企业网络内部，从而实现对企业内部资源的保护。

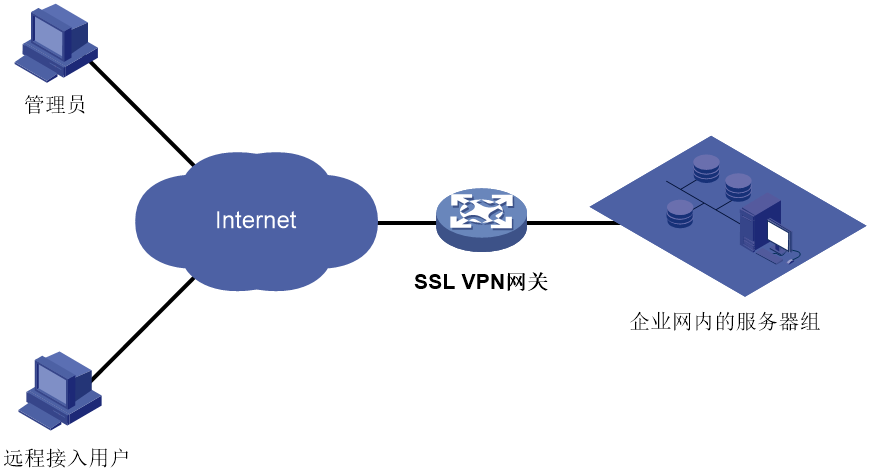

如图所示，SSL VPN的工作机制为：

1）远程接入用户与SSL VPN网关建立HTTPS连接，通过SSL提供的基于证书的身份验证功能，SSL VPN网关和远程接入用户可以验证彼此的身份。

2）远程接入用户输入用户名、密码等身份信息，SSL VPN网关对用户的身份进行认证，并对用户可以访问的资源进行授权。

3）用户获取到可以访问的资源，通过SSL连接将访问请求发送给SSL VPN网关。

4）SSL VPN网关将资源访问请求转发给企业网内的服务器。

5）SSL VPN网关接收到服务器的应答后，通过SSL连接将其转发给用户。

3.SSLVPN设备的两种工作模式

1）网关模式

在网关模式中，SSL VPN网关直接作为网关设备连接用户和内网服务器，所有流量将通过SSL VPN网关进行转发。网关模式可以提供对内网的完全保护，但是由于SSL VPN网关处在内网与外网通信的关键路径上，

其性能对内外网之间的数据传输有很大的影响。

2）单臂模式（旁路）

在单臂模式中，SSL VPN网关不作为网关设备。用户访问内网服务器时，流量将先由网关设备转发到SSL VPN网关，经SSL VPN网关处理后再转发到网关设备，由网关设备转发到内网服务器。

在单臂模式中，SSL VPN网关不处在网络通信的关键路径上，其性能不会影响内外网的通信。但是这种组网使得SSL VPN网关不能全面地保护企业内部的网络资源。

4.SSLVPN的接入方式

1）web接入

Web接入方式是指用户使用浏览器，通过HTTPS协议访问SSL VPN网关提供的Web资源。用户登录后，Web页面上会显示用户可访问的资源列表，用户可以选择需要访问的资源直接访问。

Web接入方式中，所有数据的显示和操作都是通过Web页面进行的。Web接入方式下，管理员需要在SSL VPN网关上创建URL列表，URL表项为企业网内部服务器的IP地址（或域名）。

Web方式接入过程如下：

1）用户使用浏览器，通过HTTPS协议登录SSL VPN网关。

2）SSL VPN网关对用户进行认证，并对允许用户访问的URL资源进行授权，授权的URL资源以URL链接的形式展示在网关的Web页面上。

3）用户在SSL VPN网关的Web页面上访问经过授权的URL资源。

4）SSL VPN网关解析接收到的Web请求，并使用HTTP或HTTPS协议向Web服务器发送Web请求。

5）SSL VPN网关接收到Web服务器的应答报文后，通过SSL连接将其转发给用户浏览器。

2）TCP接入

TCP接入方式是指用户对企业内部服务器开放端口的安全访问。通过TCP接入方式，用户可以访问任意基于TCP的服务，包括远程访问服务（如Telnet）、桌面共享服务、电子邮件服务以及其他使用固定端口的TCP服务。

用户利用TCP接入方式访问内网服务器时，需要在SSL VPN客户端（用户使用的终端设备）上安装专用的TCP接入客户端软件，由该软件实现使用SSL连接传送应用层数据。

TCP接入方式下，管理员需要在SSL VPN网关上创建端口转发规则，将企业网内部服务器的IP地址（或域名）和端口号映射为SSL VPN客户端的本地IP地址（或主机名）和本地端口号。

TCP方式接入过程如下：

1）用户使用浏览器，通过HTTPS协议登录SSL VPN网关。

2）SSL VPN网关对用户进行认证，并对允许用户访问的TCP接入服务（即端口转发规则）进行授权。

3）用户在SSL VPN网关的Web页面上下载TCP接入客户端软件

4）用户在SSL VPN客户端上启动TCP接入客户端软件，可以看到授权访问的TCP接入服务。TCP接入客户端软件在SSL VPN客户端上打开授权的端口转发规则中指定的本地端口号。

5）用户访问本地IP地址（或主机名）和本地端口号时，TCP接入客户端软件将访问请求通过SSL连接发送给SSL VPN网关。

6） SSL VPN网关解析接收到的请求，并根据本地配置的端口转发规则，将该请求转发给对应的内部服务器。

7）SSL VPN网关接收到服务器的应答报文后，通过SSL连接将其转发给SSL VPN客户端。

5.SSLVPN用户认证

用户名、密码认证；证书认证；用户名、密码认证与证书认证；短信认证

TCP接入配置举例（缺省证书）

1.组网需求

Device为SSLVPN网关设备，连接公网用户和企业私有网络。用户通过Device可以通过IP接入方式安全地访问私有网络内的Server。Device采用本地认证和授权方式对用户进行认证和授权。

2.配置步骤

1）配置SSL VPN网关

# 配置SSL VPN网关gw的IP地址为1.1.1.2，端口号为4430。
[Device] sslvpn gateway gw
[Device-sslvpn-gateway-gw] ip address 1.1.1.2 port 4430
[Device-sslvpn-gateway-gw] service enable

2）创建SSL VPN客户端地址池

# 创建为SSL VPN客户端分配地址的地址池sslvpnpool，地址范围为10.1.1.1～10.1.1.10。
[Device] sslvpn ip address-pool sslvpnpool 10.1.1.1 10.1.1.10

3）创建SSL VPN AC接口

# 创建SSL VPN AC接口1，配置该接口的IP地址为10.1.1.100/24。
[Device] interface sslvpn-ac 1
[Device-SSLVPN-AC1] ip address 10.1.1.100 24

4）配置SSL VPN访问实例

# 配置SSL VPN访问实例ctxip，引用SSL VPN网关gw，指定域名为domainip。
[Device] sslvpn context ctxip
[Device-sslvpn-context-ctxip] gateway gw domain domainip

# 配置IP接入引用的SSL VPN AC接口1.
[Device-sslvpn-context-ctxip] ip-tunnel interface sslvpn-ac 1

# 创建路由表rtlist，并添加路由表项20.2.2.0/24。
[Device-sslvpn-context-ctxip] ip-route-list rtlist
[Device-sslvpn-context-ctxip-route-list-rtlist] include 20.2.2.0 24

# 引用SSL VPN客户端地址池sslvpnpool。
[Device-sslvpn-context-ctxip] ip-tunnel address-pool sslvpnpool mask 24

# 创建SSL VPN策略组resourcegrp，引用路由列表rtlist，并同时配置对IP接入进行ACL过滤。
[Device-sslvpn-context-ctxip] policy-group resourcegrp
[Device-sslvpn-context-ctxip-policy-group-resourcegrp] ip-tunnel access-route ip-route-list rtlist
[Device-sslvpn-context-ctxip-policy-group-resourcegrp] filter ip-tunnel acl 3000

# 开启SSL VPN访问实例ctxip。
[Device-sslvpn-context-ctxip] service enable

# 创建ACL 3000，规则为允许源IP为10.1.1.0/24的报文访问目标IP网段20.2.2.0/24。
[Device] acl advanced 3000
[Device-acl-ipv4-adv-3000] rule permit ip source 10.1.1.0 0.0.0.255 destination 20.2.2.0 0.0.0.255

5）配置SSL VPN用户

# 创建本地SSL VPN用户sslvpn，密码为123456TESTplat&!，用户角色为network-operator，授权用户的SSL VPN策略组为resourcegrp。
[Device] local-user sslvpn class network
[Device-luser-network-sslvpn] password simple 123456TESTplat&!
[Device-luser-network-sslvpn] service-type sslvpn
[Device-luser-network-sslvpn] authorization-attribute user-role network-operator
[Device-luser-network-sslvpn] authorization-attribute sslvpn-policy-group resourcegrp

3.验证配置

# 在Device上查看SSL VPN网关状态，可见SSL VPN网关gw处于Up状态。
[Device] display sslvpn gateway
Gateway name: gw
  Operation state: Up
  IP: 1.1.1.2  Port: 4430
  Front VPN instance: Not configured

# 在Device上查看SSL VPN访问实例状态，可见SSL VPN访问实例ctx处于Up状态。
[Device] display sslvpn context
Context name: ctx
  Operation state: Up
  AAA domain: Not specified
  Certificate authentication: Disabled
  Password authentication：Enabled
  Authentication use: All
  Code verification: Disabled
  Default policy group: Not configured
  Associated SSL VPN gateway: gw
  SSL client policy configured: ssl
  SSL client policy in use: ssl
  Maximum users allowed: 1048575
  VPN instance: Not configured
  Idle timeout: 30 min
  Denied client types: Browsers

# 在Device上可以看到SSL VPN用户sslvpnuser的会话信息。

[Device] display sslvpn session user sslvpnuser
User : sslvpnuser
Context : ctxip
Policy group : resourcegrp
Idle timeout : 30 min
Created at : 16:38:48 UTC Wed 07/26/2017
Lastest : 16:47:41 UTC Wed 07/26/2017
User IPv4 address : 172.16.1.16
Allocated IP : 10.1.1.1
Session ID : 14
Web browser/OS : Windows
