STM32启动过程

 参考资料

1.https://blog.csdn.net/weixin_42328389/article/details/120656722

2.https://space.bilibili.com/678329477/channel/seriesdetail?sid=427350

3.https://blog.csdn.net/CynalFly/article/details/114757347

4.https://blog.csdn.net/qq_39400113/article/details/116051401

5.https://blog.csdn.net/tianshi_1988/article/details/51084516

 本文主要回答关于STM32是如何运行的，为什么是main函数的疑问。

启动文件：告诉MCU如何找到并执行main函数，STM32F4的启动文件为《startup_stm32f407xx.s》

启动文件完成的主要工作：

　　1.设置堆栈指针SP = _initial_sp

　　2.设置PC指针 = Reset_Handler

　　3.配置系统时钟

　　4.配置外部SRAM用于程序变量等数据存储（可选）

　　5.调用C库中的_main函数，最终调用main函数

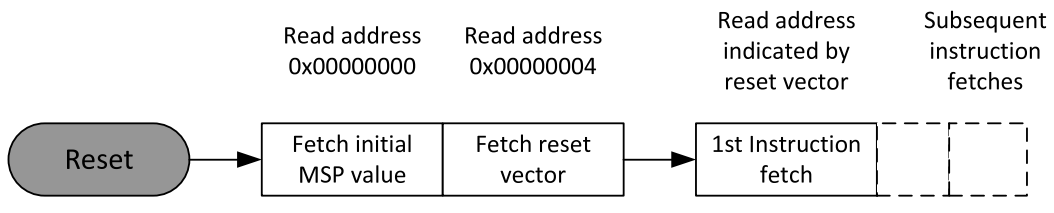

上述知识点见《Cortex M3与M4权威指南》的4.8 Reset and reset sequence









STM32的启动方式：

BOOT0引脚状态	BOOT1引脚状态	启动模式	使用情景
0	X	从Flash中启动	正常运行时选择这种模式
1	0	从系统存储器启动	做ISP下载时用
1	1	从内嵌SRAM中启动	调试用，一般很少使用

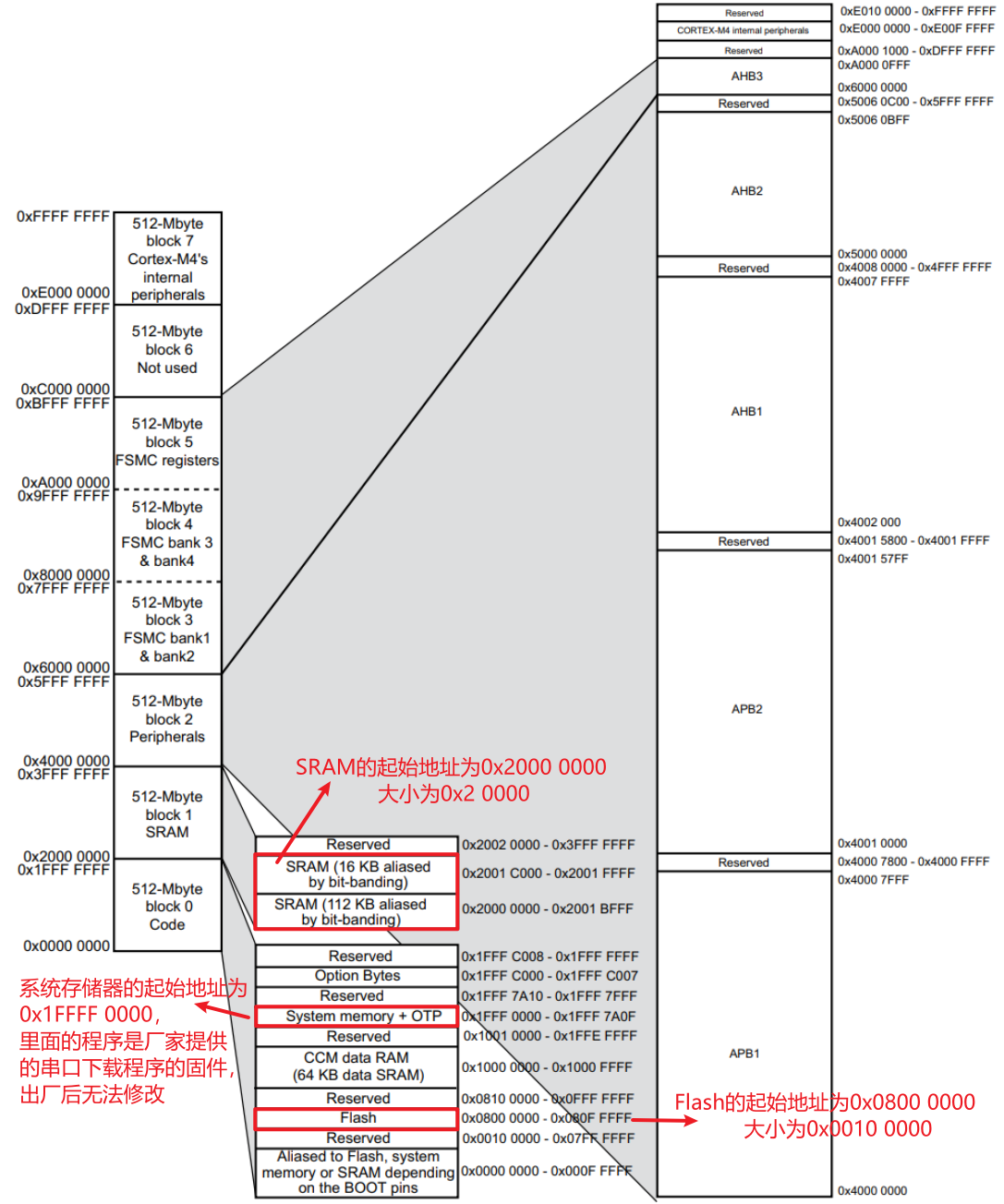

存储器映射（memory map）：把整个MCU内以外的存储器、外设等所有模块全部进行统一的编址，即使用地址来描述各个模块的位置。

STM32是32位单片机，地址总线是32位的，故可以寻址的空间大小为2^32B=4GB。

《Cortex M3与M4权威指南》中，预先定义好的存储器映射（半导体厂家大范围定义），ST在该基础上所做的存储器定义

上电后，CPU从地址0开始执行

存储器重映射：解决 从地址0开始执行程序 与 三种启动方式下程序存放地址不同的问题

从Flash中启动时，芯片上电后，0x0800 0000地址被映射到0地址处

从系统存储器启动时，芯片上电后，0x1FFF 0000地址被映射到0地址处。开始执行厂家提供的BootLoader，将程序下载到系统的Flash中。

　　注意：程序下载好后，要重新设定BOOT引脚电平，让程序从Flash中启动

从内嵌SRAM中启动时，芯片上电后，0x2000 0000地址被映射到0地址处

STM32属于小端模式：较高的有效字节存储在较高的存储器地址，较低的有效字节存储在较低的存储器地址。

中断向量表位于代码段的最前面，其内存放中断服务程序的入口地址。

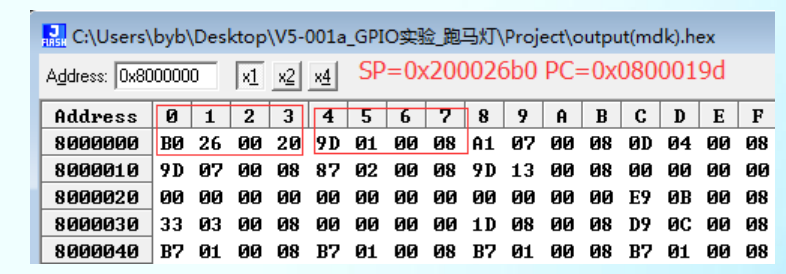

借用硬汉的图，





 上图解释：1.启动方式为从Flash中启动，上电后从0x8000 0000地址开始读取内容（此时还未开始执行程序）；

　　　　　 2.开始四个字节是堆栈栈顶指针的地址，0x2000 26B0（小端模式），MSP寄存器的值为0x2000 26B0

　　　　　 3.后四个字节的内容（0x0800019D）装入程序计数器PC中.

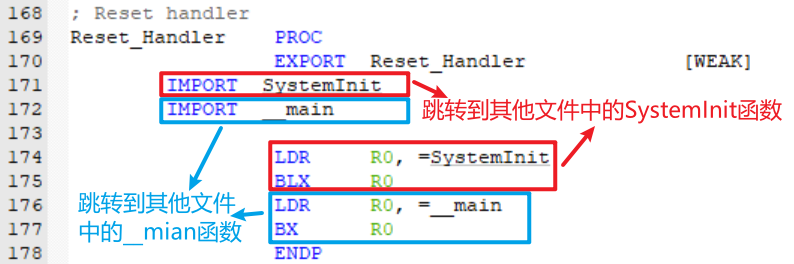

　　　　　 4.CPU从PC寄存器指向的物理地址取出第一条指令开始执行。也就是开始执行复位中断服务程序Reset_Handler。

　　　　　　　　跳转到了另外的地址上开始执行程序，避开了中断向量表中的下一个中断

　　　　　　　　触发中断时，是从中断向量表中获取对应中断函数的入口地址，转到对应的地址执行，我们所编写的是中断服务函数中的内容





　　　　　 5. 调用__mian函数，__main函数是由编译器自动创建的，无法找到。当编译器发现定义了main函数，那么就会自动创建__main。可以用在线调试的方式来查看。

　　　　　　　　__main函数最后会跳转到main函数

　　　　　 6.回到熟悉的main函数。

　　

突然想到的问题：如何判断当前CPU是大端的，还是小端的？

　　方法1：使用联合体 union

　　方法2：强制类型转换
