网络驱动

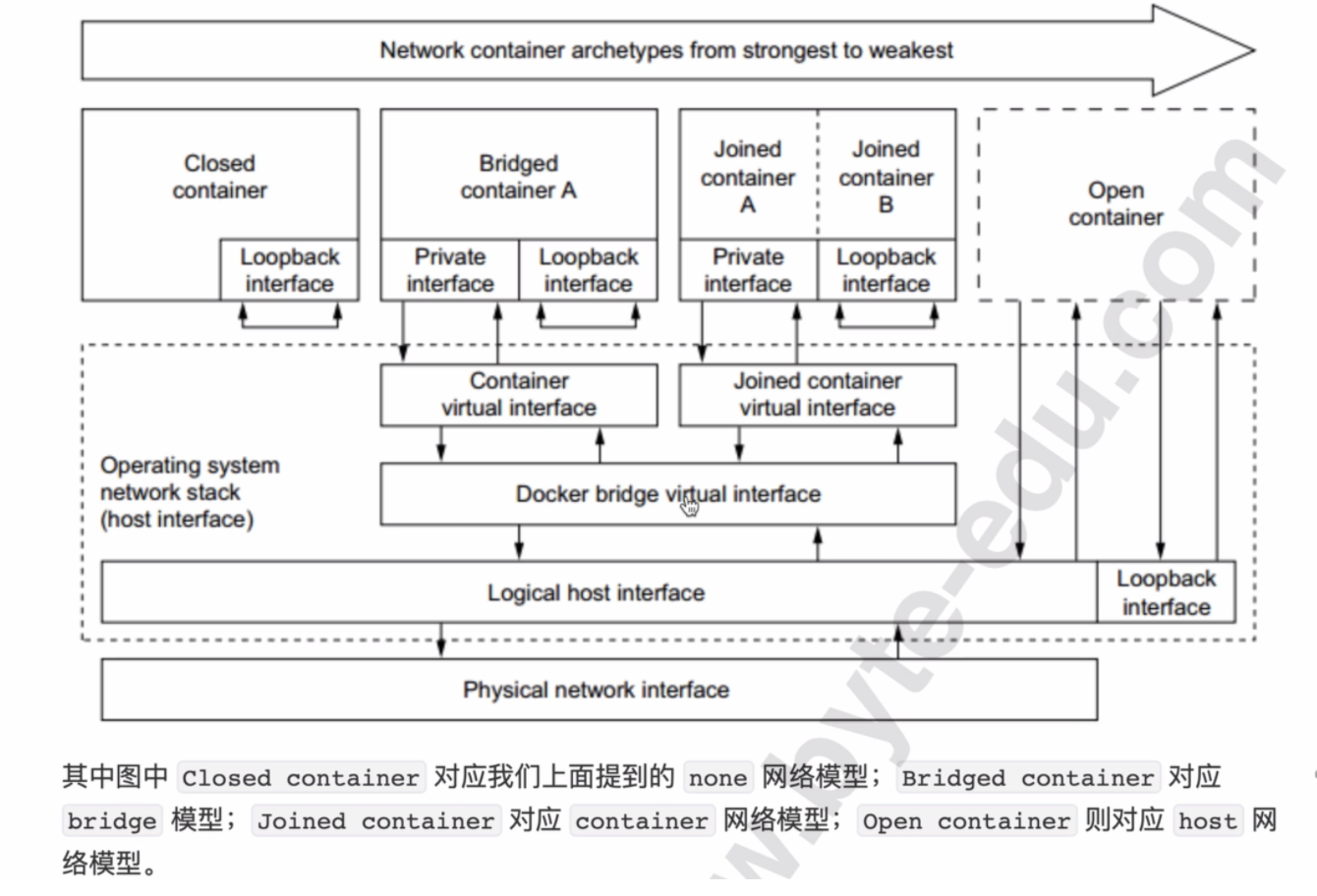

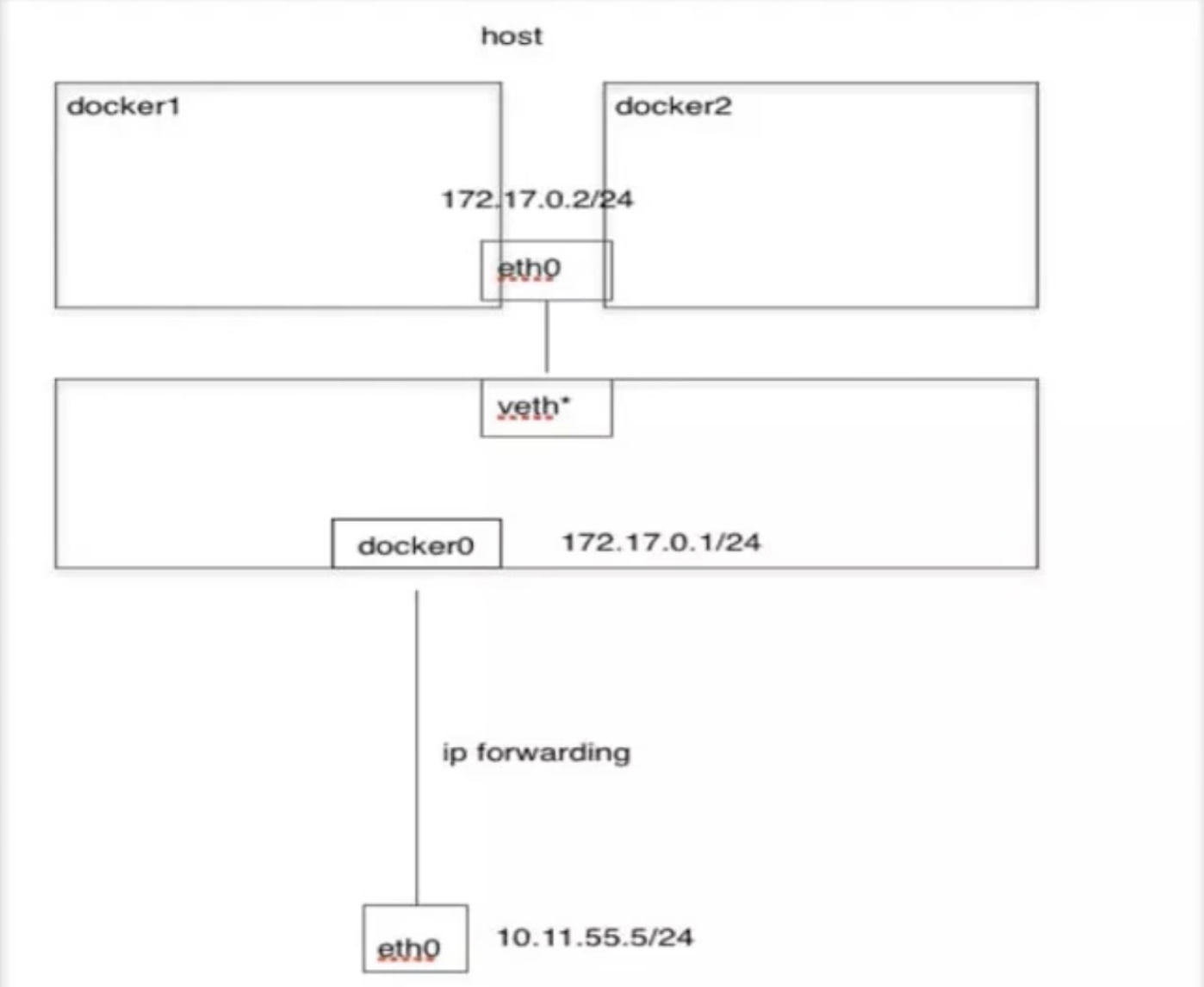

架构图

选择

当您需要多个容器在同一个 Docker 主机上进行通信时，bridge是最佳选择。
当网络堆栈不应与 Docker 主机隔离，但您希望容器的其他方面被隔离时，host网络是最佳选择。
当您需要在不同 Docker 主机上运行的容器进行通信时，或者当多个应用程序使用 swarm 服务协同工作时，overlay网络是最佳选择。
当您从 VM 设置迁移或需要容器看起来像网络上的物理主机时，Macvlan 网络是最佳选择，每个主机都有唯一的 MAC 地址。
Network plugins允许您将 Docker 与专门的网络堆栈集成。

ipvlan

IPvlan 驱动程序使用户可以完全控制 IPv4 和 IPv6 寻址。VLAN 驱动程序在此基础上构建，可为对底层网络集成感兴趣的用户提供对第 2 层 VLAN 标记甚至 IPvlan L3 路由的完全控制。对于抽象出物理约束的覆盖部署，请参阅多主机覆盖驱动程序。

IPvlan 是久经考验的真正网络虚拟化技术的新转折。Linux 实现非常轻量级，因为它们不是使用传统的 Linux 桥进行隔离，而是与 Linux 以太网接口或子接口相关联，以强制实现网络之间的分离以及与物理网络的连接。

IPvlan 提供了许多独特的功能，并为各种模式的进一步创新提供了充足的空间。这些方法的两个高级优势是，绕过 Linux 桥的积极性能影响和具有较少移动部件的简单性。移除传统上驻留在 Docker 主机 NIC 和容器接口之间的桥接，留下一个由容器接口组成的简单设置，直接连接到 Docker 主机接口。这个结果对于面向外部的服务很容易访问，因为在这些场景中不需要端口映射。

先决条件

此页面上的示例都是单主机。
任何使用子接口的示例eth0.10都可以替换eth0为 Docker 主机上的或任何其他有效的父接口。带有的子接口. 是动态创建的。-o parent接口也可以 docker network create放在一起，驱动程序将创建一个dummy 接口，使本地主机连接能够执行示例。
内核要求：
- 要检查您当前的内核版本，请使用 uname -r
- IPvlan Linux 内核 v4.2+（对早期内核的支持存在但有问题)

macvlan 网络

一些应用程序，尤其是遗留应用程序或监控网络流量的应用程序，希望直接连接到物理网络。在这种情况下，您可以使用macvlan网络驱动程序为每个容器的虚拟网络接口分配一个 MAC 地址，使其看起来是一个直接连接到物理网络的物理网络接口。在这种情况下，你需要指定你的docker主机使用的一个物理接口macvlan，还有的子网和网关macvlan。您甚至可以macvlan使用不同的物理网络接口来隔离您的网络。请记住以下几点：

由于 IP 地址耗尽或“VLAN 传播”，很容易无意中损坏您的网络，这种情况是您的网络中有大量不适当的唯一 MAC 地址。
您的网络设备需要能够处理“混杂模式”，即一个物理接口可以分配多个 MAC 地址。
如果您的应用程序可以使用网桥（在单个 Docker 主机上）或覆盖（跨多个 Docker 主机进行通信），这些解决方案从长远来看可能会更好。

创建一个macvlan网络

创建macvlan网络时，它可以处于桥接模式或 802.1q trunk桥接模式。

在桥接模式下，macvlan流量通过主机上的物理设备。

在 802.1q trunk模式下，流量通过 Docker 动态创建的 802.1q 子接口。这允许您在更细粒度的级别控制路由和过滤。

步骤

开启网卡混杂模式

ip link set ens192 promise on # 开启
ip link set ens192 promise off # 关闭
或者
ifconfig ens192 promisc
ifconfig ens192 -promisc

用ifconfig查看网卡，出现PROMISE 模式，即代表开启成功

ens192: flags=4419<UP,BROADCAST,RUNNING,PROMISC,MULTICAST>  mtu 1500
        ether 00:50:56:b4:af:2a  txqueuelen 1000  (Ethernet)
        RX packets 15  bytes 900 (900.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2  bytes 220 (220.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

创建macvlan

 docker network create -d macvlan --subnet=192.168.50.0/24 --gateway=192.168.50.1     -o parent=ens192.50 macvlan50

查看

# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
7002a81fe32f        bridge              bridge              local
ad6c8672d9b2        host                host                local
d5be6dd37eaa        macvlan50           macvlan             local
935d04885a2c        none                null                local

基于macvlan创建容器

docker run -it --net=macvlan50 --rm daocloud.io/daocloud/busybox:1.29.3 /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: tunl0@NONE: <NOARP> mtu 1480 qdisc noop qlen 1000
    link/ipip 0.0.0.0 brd 0.0.0.0
24: eth0@if19: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:c0:a8:32:02 brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.2/24 brd 192.168.50.255 scope global eth0
       valid_lft forever preferred_lft forever

静态路由实现跨主机通信

修改docker网卡配置

由于各主机之间docker网卡可能一致，无法进行配置路由，需要手动修改一下地址范围

第一台

cat /etc/docker/daemon.json
{
    "bip": "172.17.1.252/24"
}

第二台

cat /etc/docker/daemon.json
{
    "bip": "172.17.2.252/24"
}

添加静态路由

# 第一台
route add -net 172.17.2.0 netmask 255.255.255.0 gw 192.168.12.25（另一台主机的ip）
# 第二台
route add -net 172.17.1.0 netmask 255.255.255.0 gw 192.168.12.24（另一台主机的ip）
