实验5：开源控制器实践——POX

实验5：开源控制器实践——POX

(一)基本要求

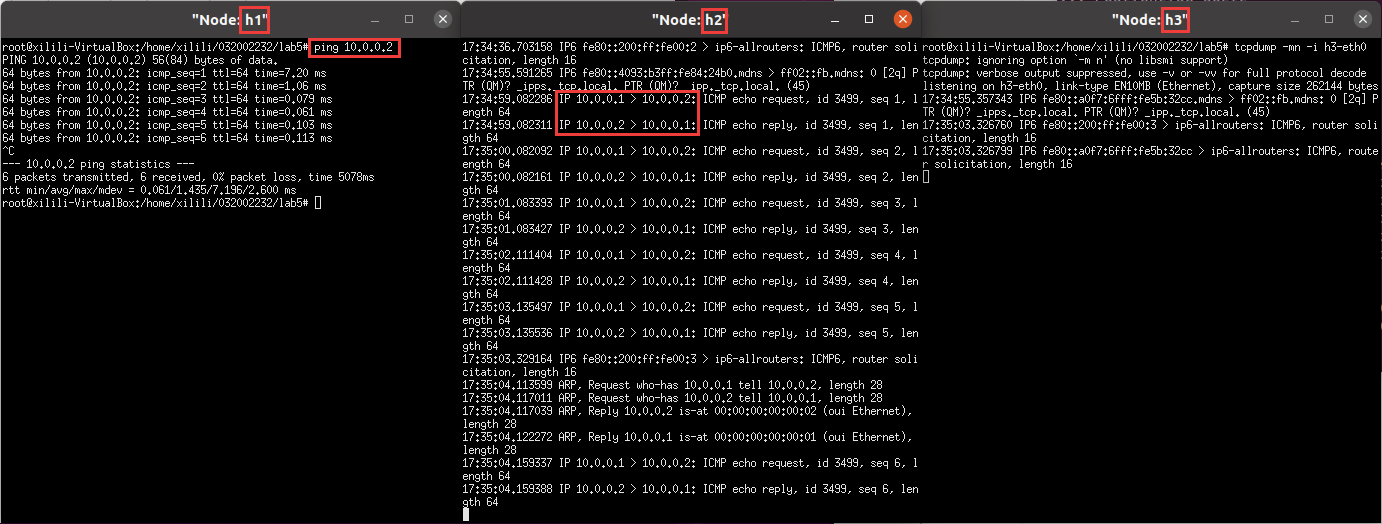

1、使用tcpdump验证Hub模块

• h1 ping h2

• h1 ping h3

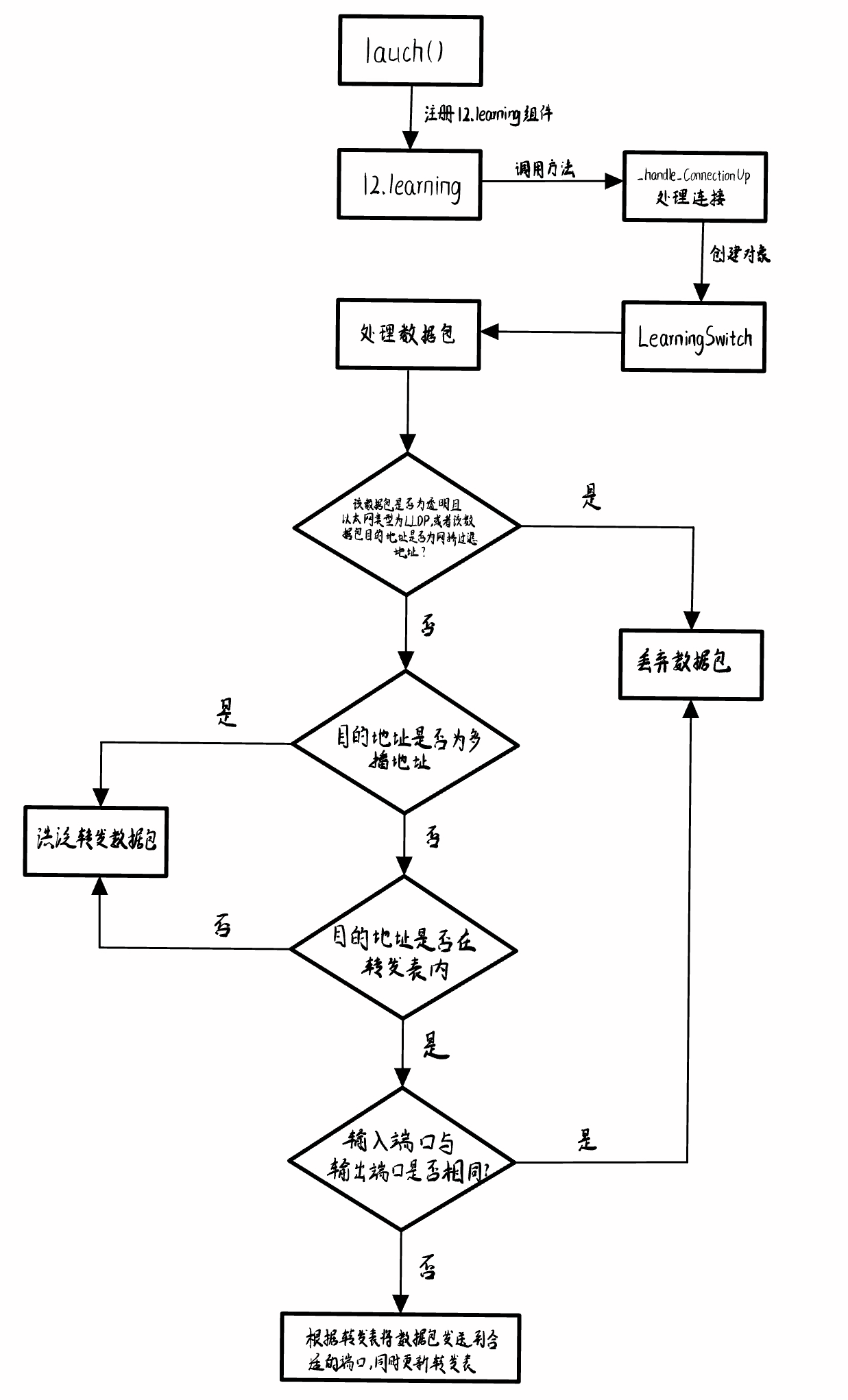

2、阅读L2_learning模块代码，画出程序流程图

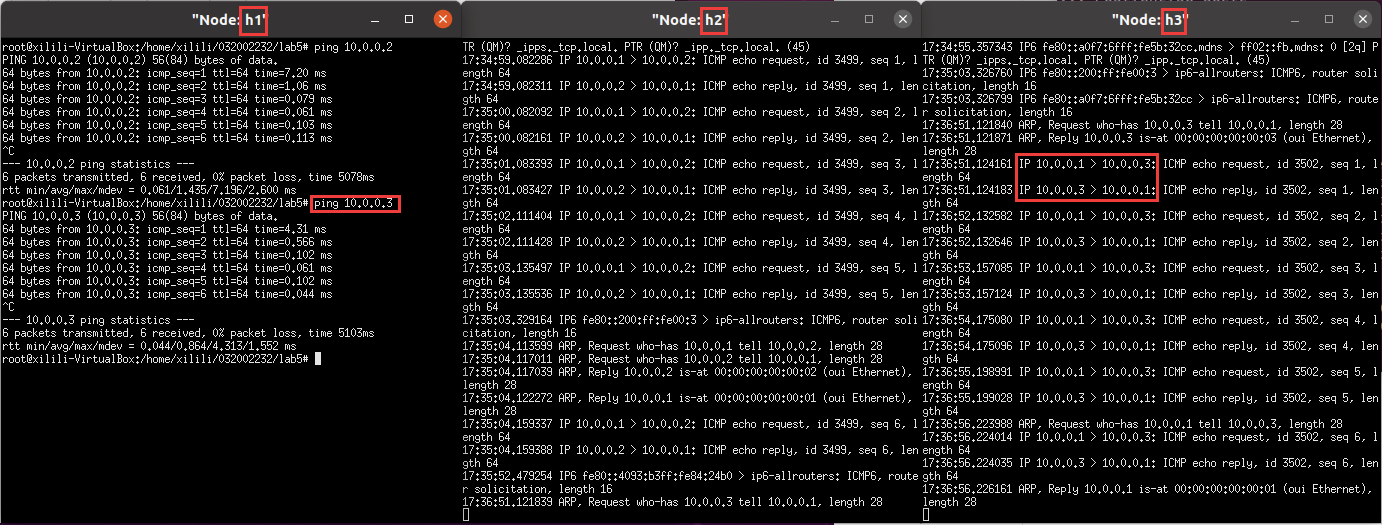

3、使用 tcpdump 验证Switch模块

• h1 ping h2

• h1 ping h3

(二)进阶要求

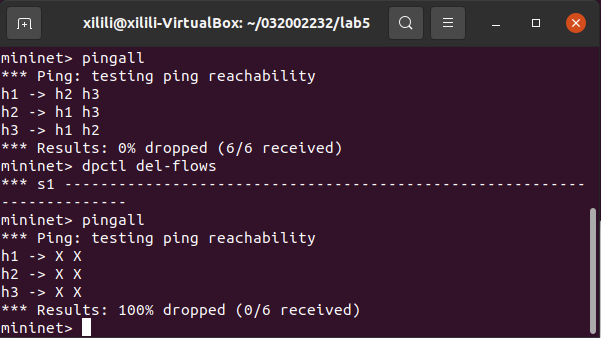

1、重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通

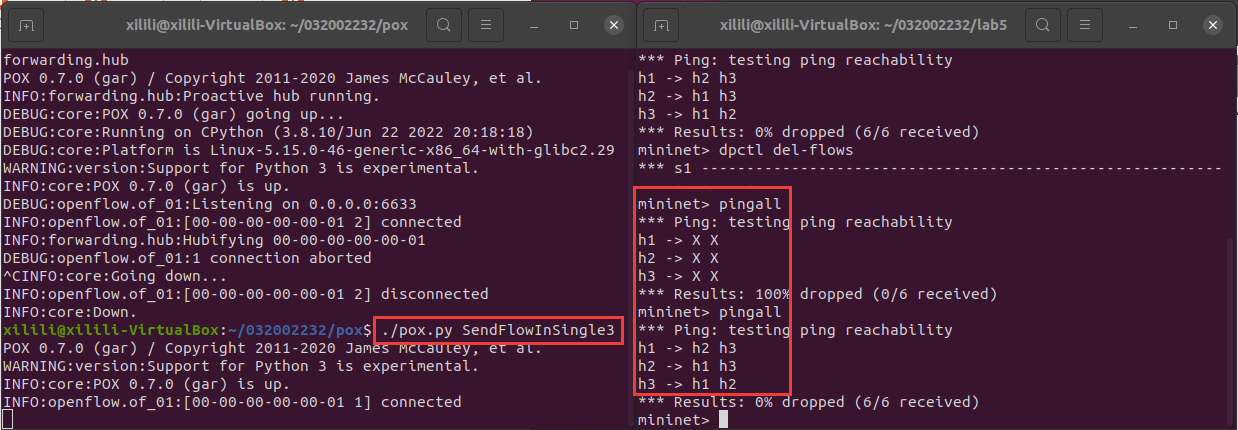

2、编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

• code

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def SendFlowInSingle3(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", SendFlowInSingle3)

• 图片

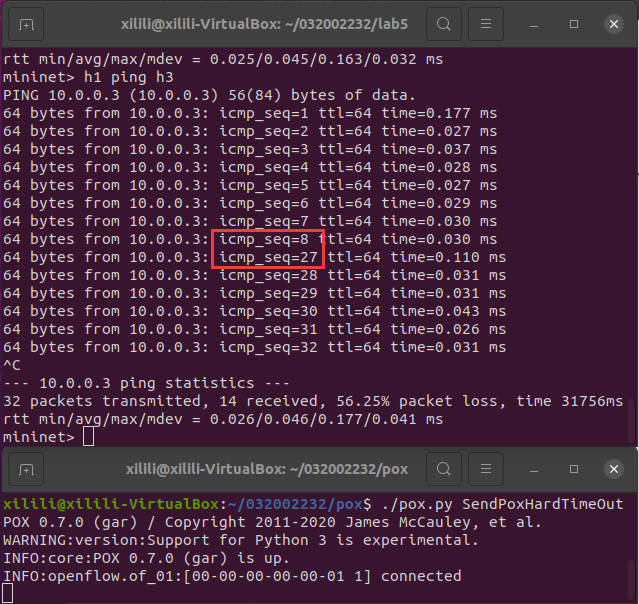

3、基于进阶1的代码，完成ODL实验的硬超时功能。

• code

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def SendFlowInSingle3(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", SendFlowInSingle3)

• 图片

(三)个人总结

所遇问题与解决方法

问题：在启动h2、h3结点界面时，发现无论h1如何操作，都无法接收到信息。

解决方法：在检查过后，发现是未输入tcpdum -mn -i h?-eth0，在输入指令后，问题得到解决（太粗心了）。

问题：在进阶要求的完成硬超时功能中，我的第二步（先断后通）未达到理想中的效果，执行结果未发现超时现象。

解决方法：仍未解决。

实验感想

本次实验相较之前难度还是较大的。对我来说，主要的难点集中在流程图的绘制和进阶要求的第二、三步。在仔细查看PDF以及学习其他同学的做法之后，还是磕磕绊绊地完成了本次实验。在本次实验中，验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握了POX控制器的一些使用方法。在这次的实验过程中，我也学到了一些如何自定义模块来实现相应的功能的方法，收获颇丰。
