实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

(一)基本要求

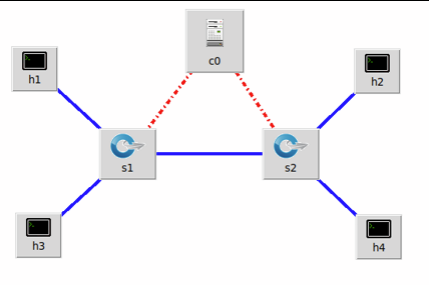

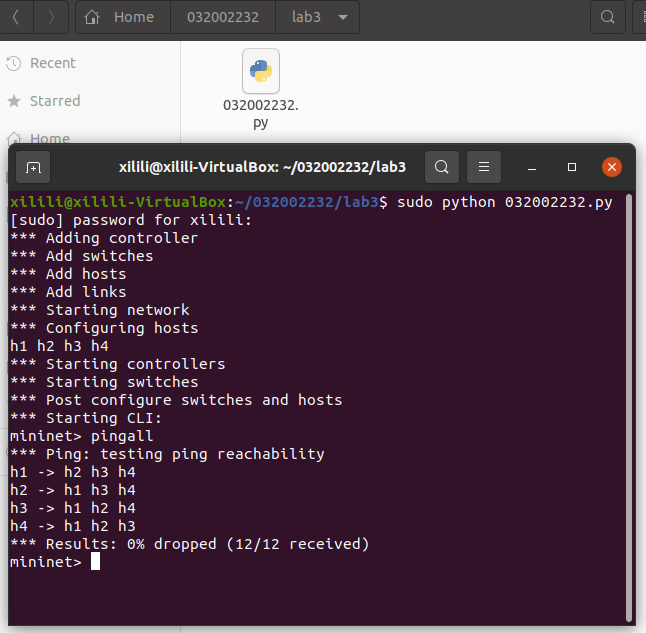

1.搭建拓扑，完成相关 IP 配置。

2-1.查看抓包结果

① HELLO

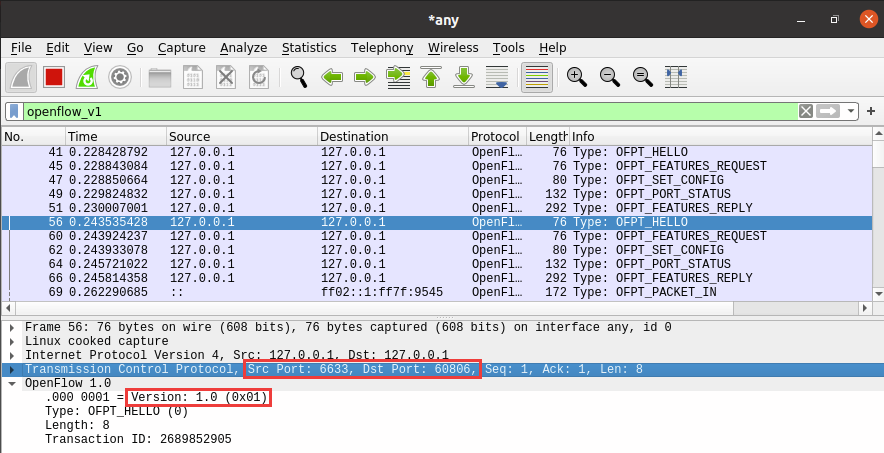

控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机60806端口

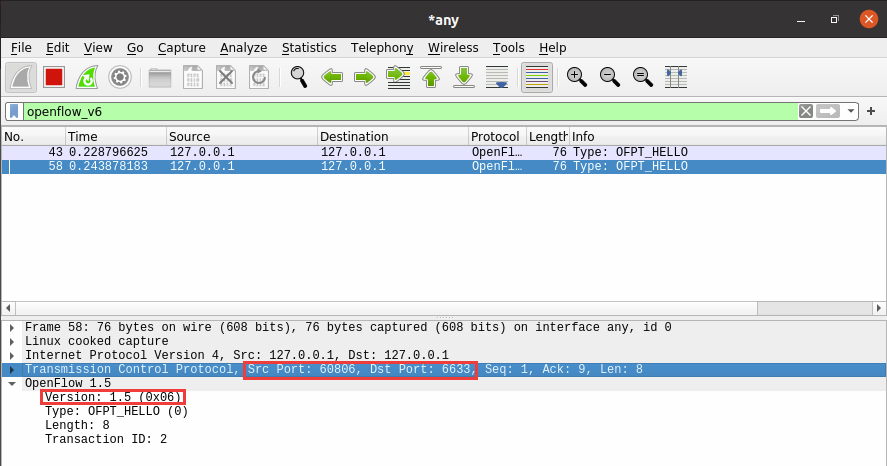

交换机60806端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0

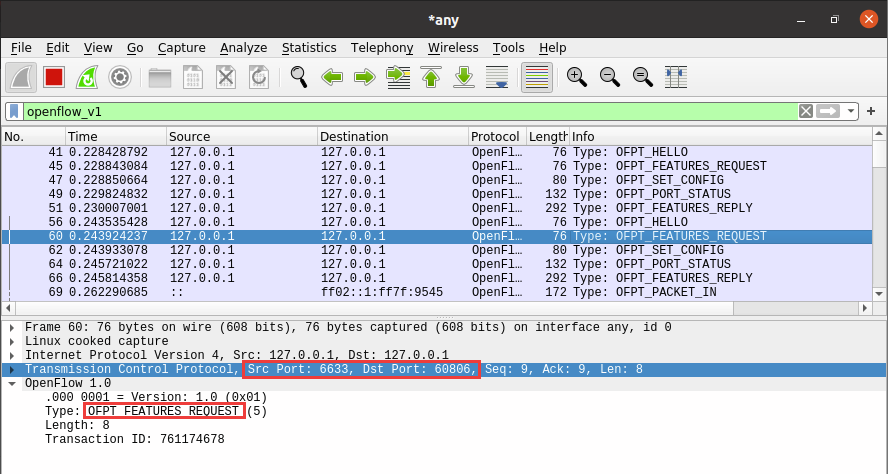

②FEATURES_REQUEST

控制器6633端口（我需要你的特征信息） ---> 交换机60806端口

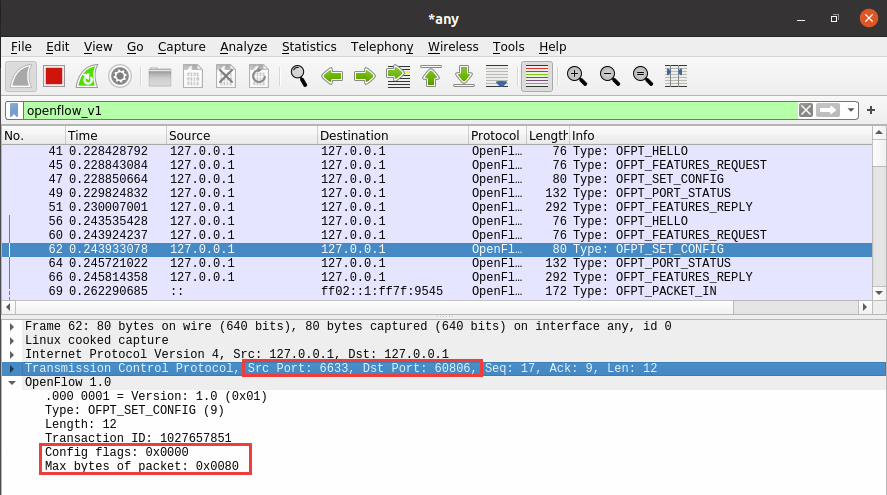

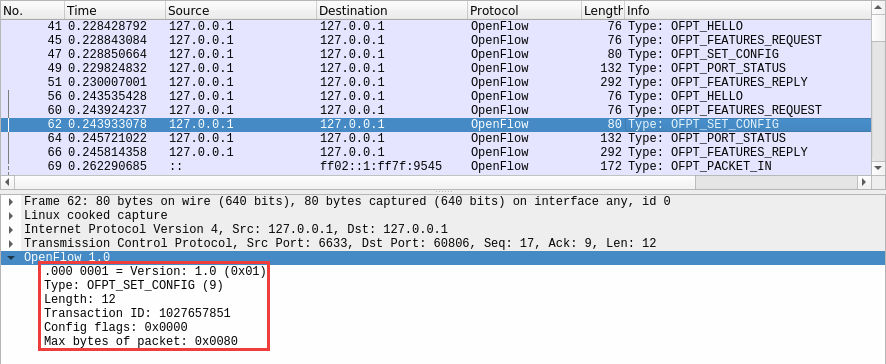

③Set Config

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机60806端口

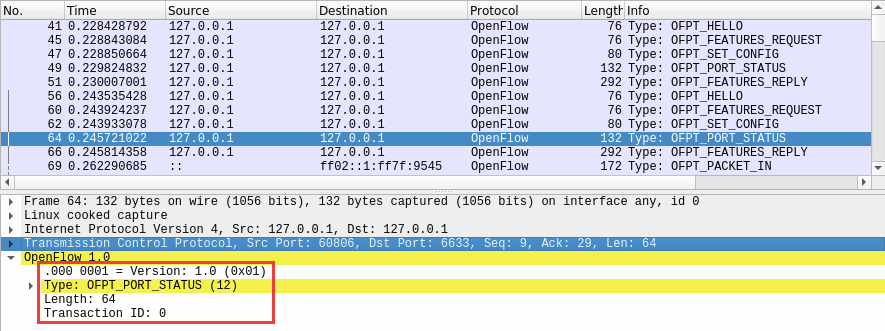

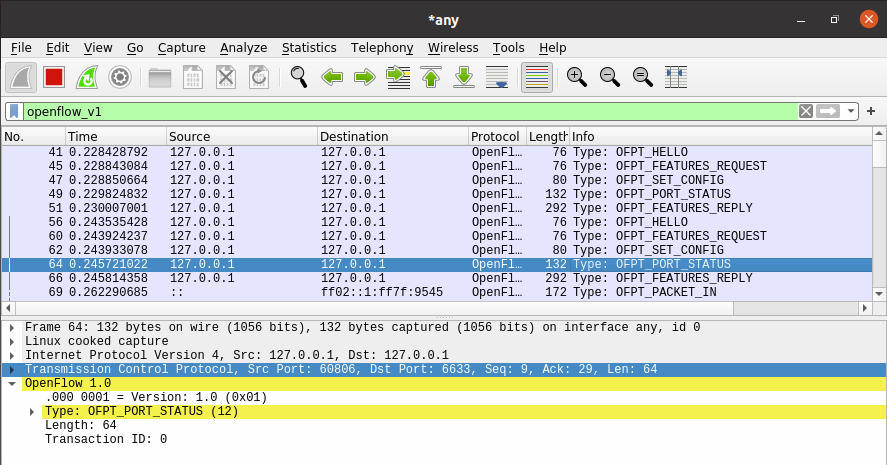

④PORT_STATUS

当交换机端口发生变化时，告知控制器相应的端口状态。

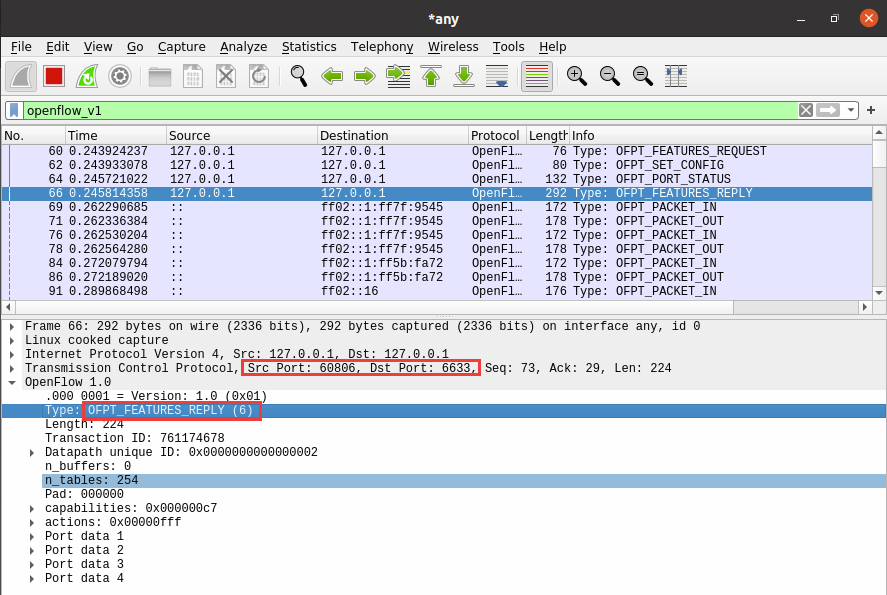

⑤FEATURES_REPLY

交换机60806端口（这是我的特征信息，请查收） ---> 控制器6633端口

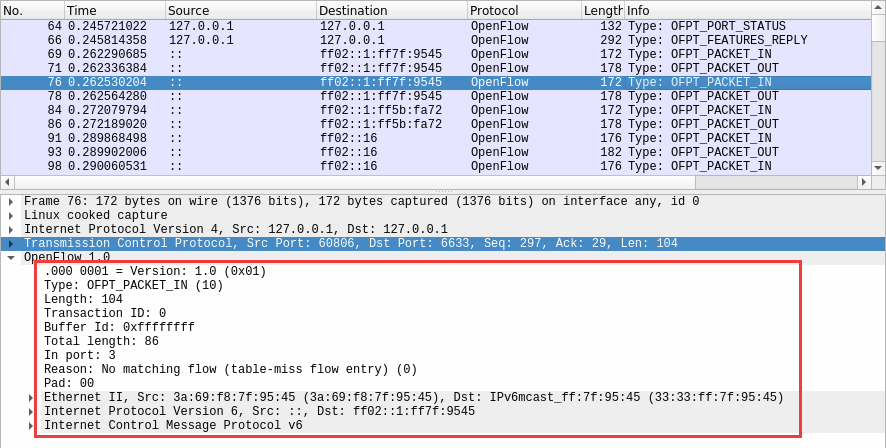

⑥PACKET_IN

交换机60806端口（有数据包进来，请指示）--->控制器6633端口

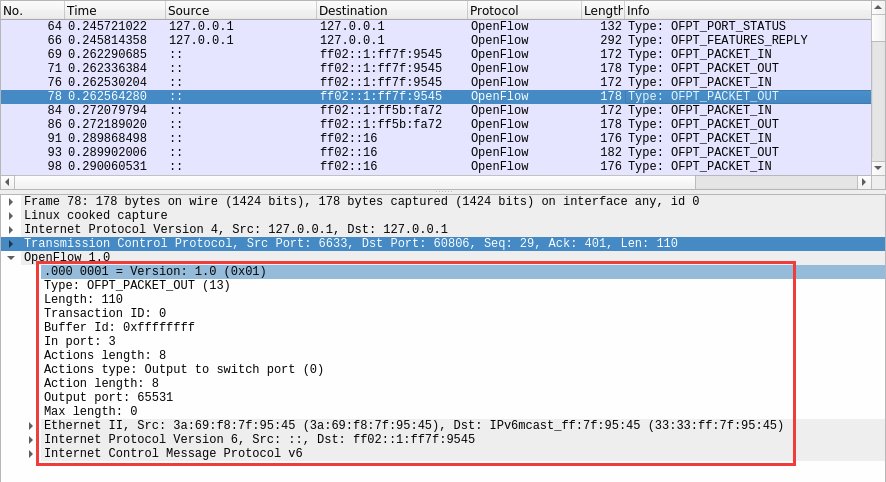

⑦PACKET_OUT

控制器6633端口--->交换机60806端口（请按照我给你的action进行处理）

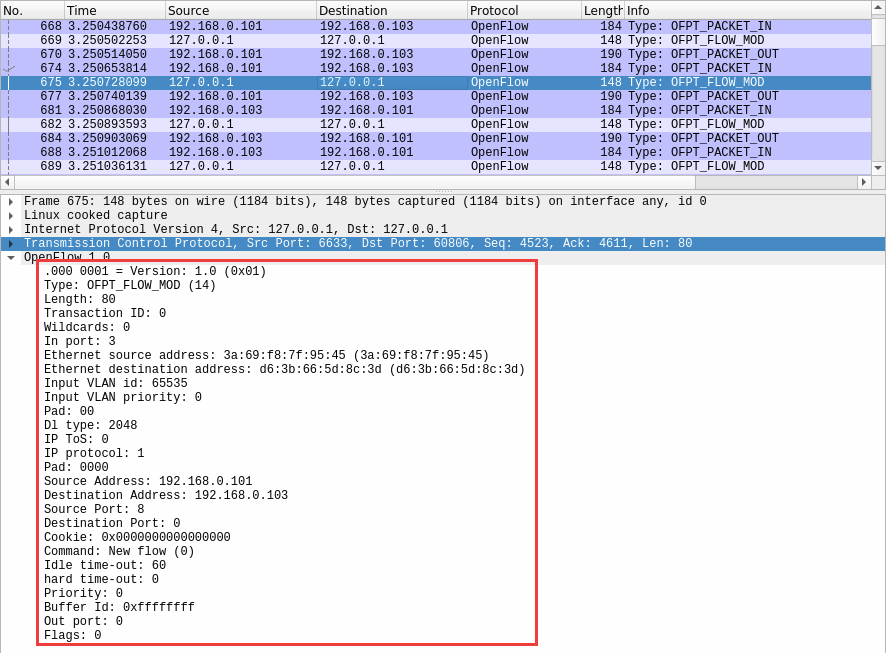

⑧FLOW_MOD

分析抓取的flow_mod数据包，控制器通过6633端口向交换机60804端口、交换机60806端口下发流表项，指导数据的转发处理（图以交换机60806端口为例）

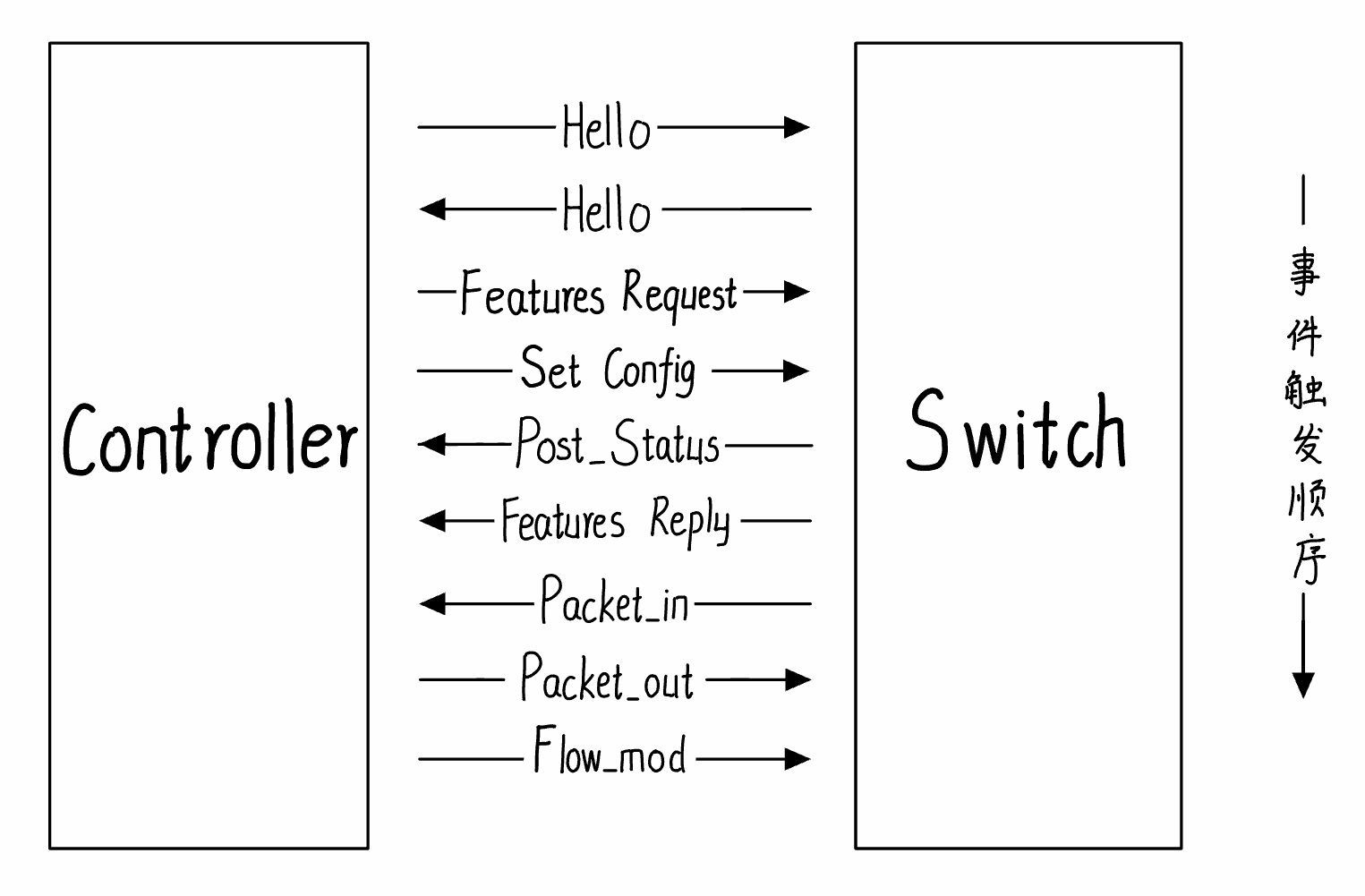

2-2.分析消息交互过程，画出相关交互图或流程图。

3.交换机与控制器建立通信时是使用TCP协议还是UDP协议？

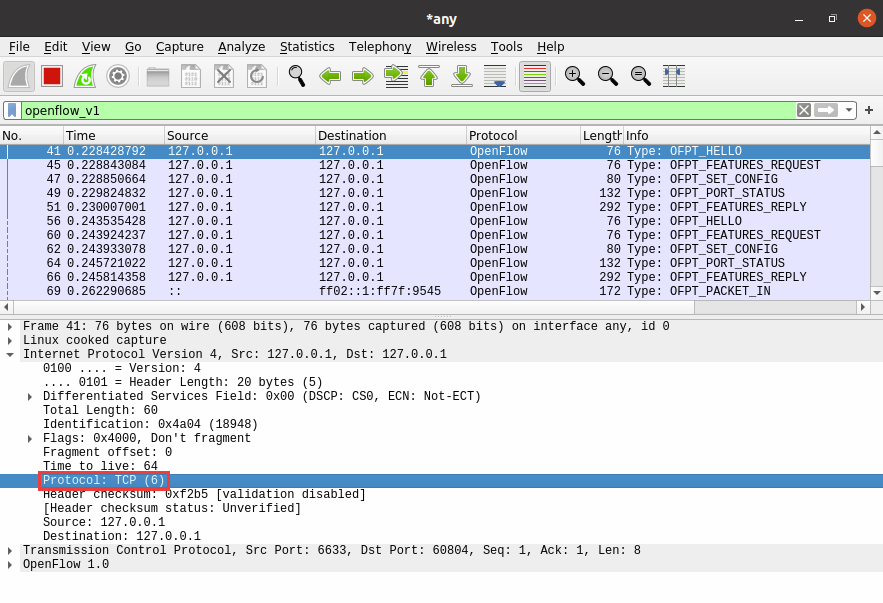

答：TCP协议。从下图捕捉到的报文协议可以看出。

(二)进阶要求

1.将抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

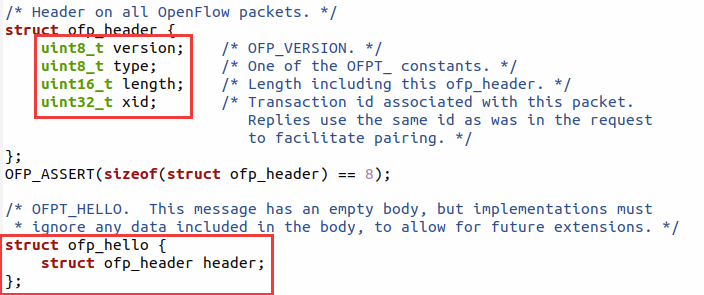

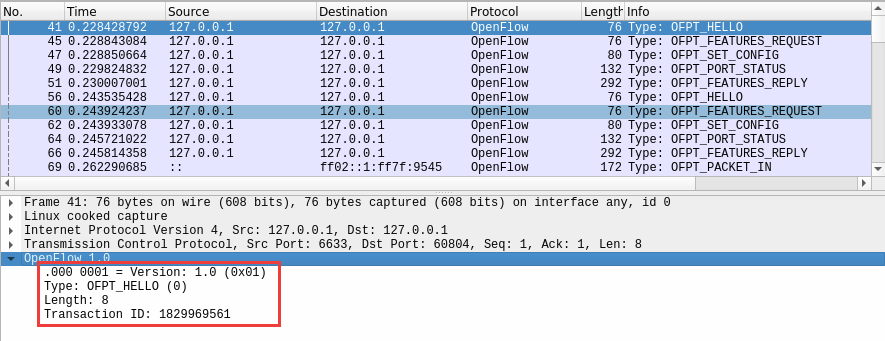

① HELLO源码与对应抓包结果

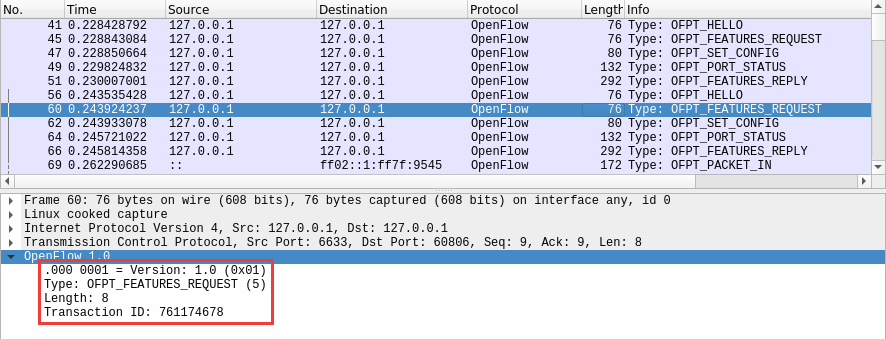

②FEATURES_REQUEST源码与对应抓包结果

格式与HELLO相同

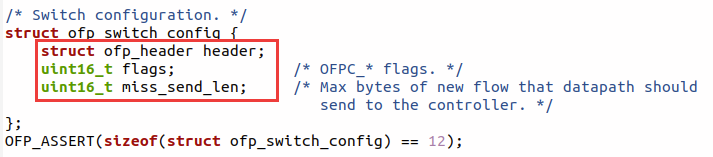

③Set Config源码与对应抓包结果

④PORT_STATUS源码与对应抓包结果

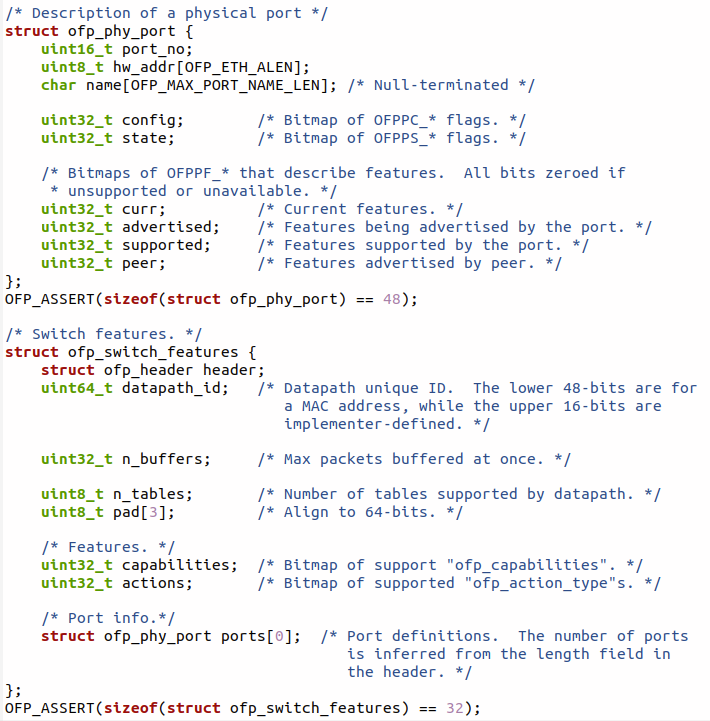

⑤FEATURES_REPLY源码与对应抓包结果

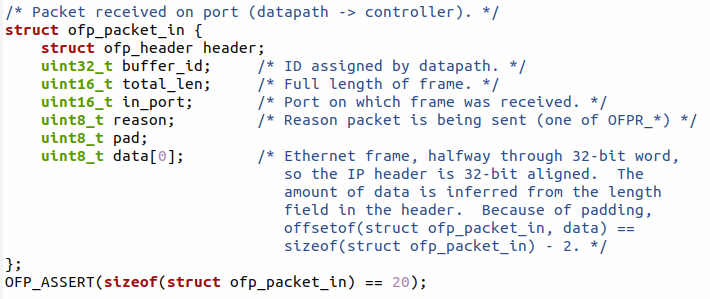

⑥PACKET_IN源码与对应抓包结果

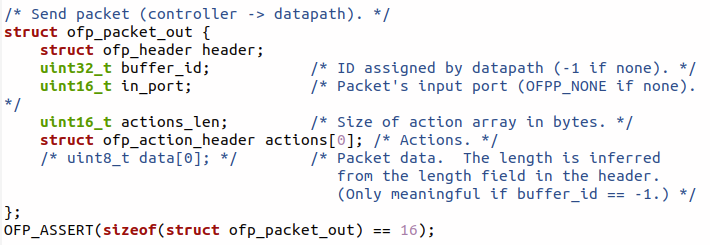

⑦PACKET_OUT源码与对应抓包结果

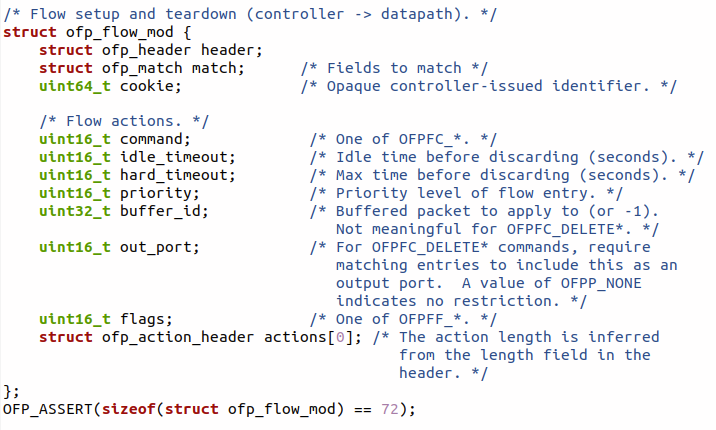

⑧FLOW_MOD源码与对应抓包结果

(三)个人总结

所遇问题与解决方法

问题：在观察交换机60806端口与控制器6633端口之间的HELLO时，我过滤出 “openflow_v1” 与 ”openflow_v4” 的数据报文，只看到一方发送的信息，没看到回复。

解决方法：过滤器改成”openflow_v6”就能看到交互情况了，可能是因为我的交换机60806端口最高能支持OpenFlow 1.5，支持的是openflow_v6协议。

问题：在开始抓包时，没有找到Flow_mod包。

解决方法：猜测Flow_mod包需要在出现数据转发或者流表下发时才能看到，于是执行pingall操作，抓到了Flow_mod包。

问题：在寻找FEATURES_REQUEST的源码时找了很久也没有找到。

解决方法：后来发现它与HELLO的格式是一致的。

实验感想

本次实验的总体难度不大，比上次会简单一些的感觉，主要是抓包和找源码的时候很费眼睛。总的来说，本次实验帮助我了解 Wireshark 抓包流程与 OpenFlow 协议的报文结构，让我熟悉了如何运用报文信息对使用 OpenFlow 协议通信的过程进行分析。
