(一)基本要求

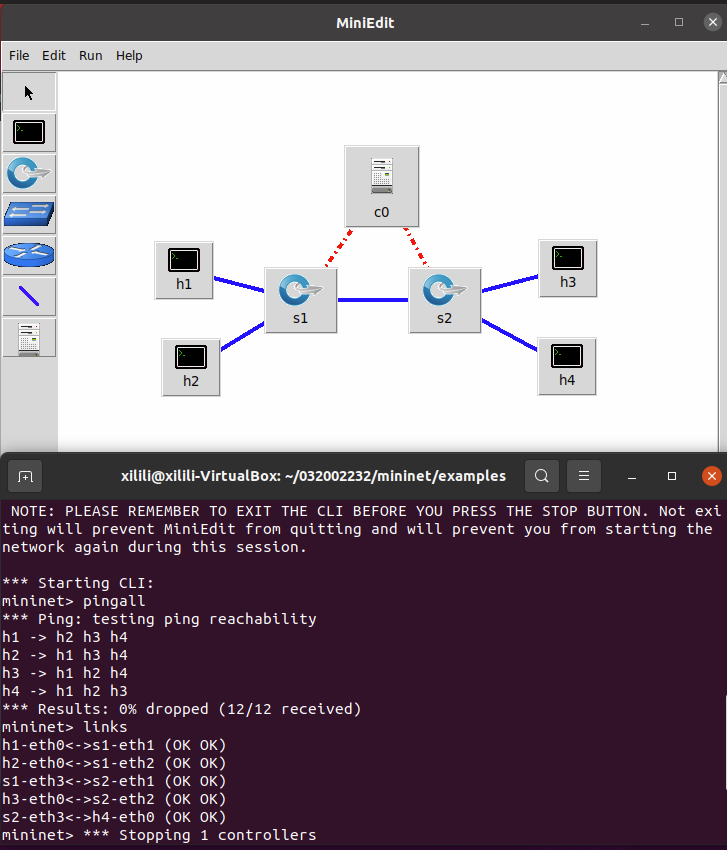

1.Mininet运行结果截图

2.使用Mininet的命令行生成如下拓扑：

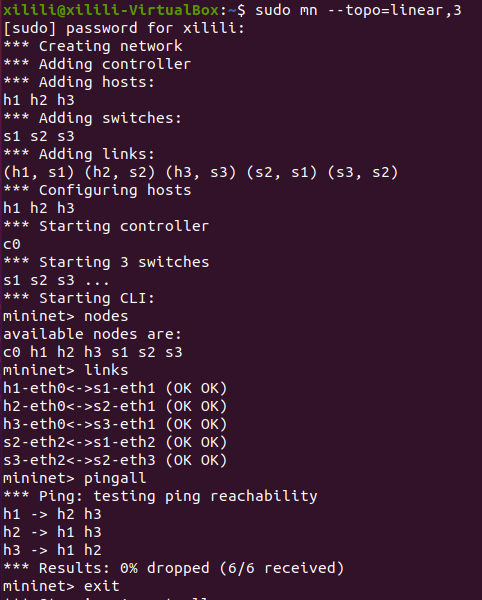

​ a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

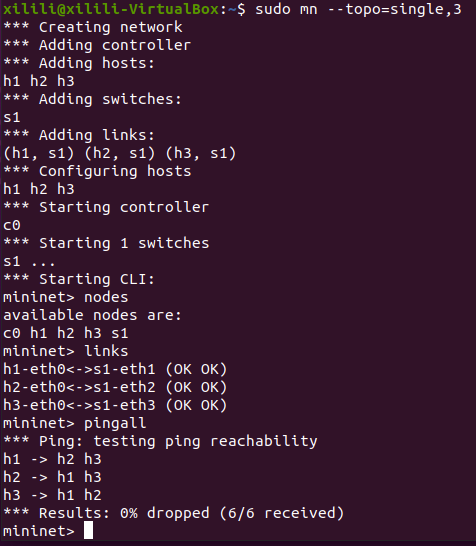

b) 3台主机，每个主机都连接到同1台交换机上。

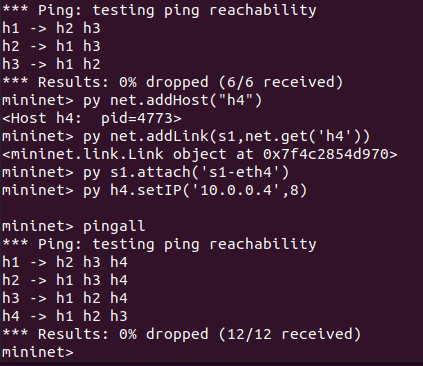

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

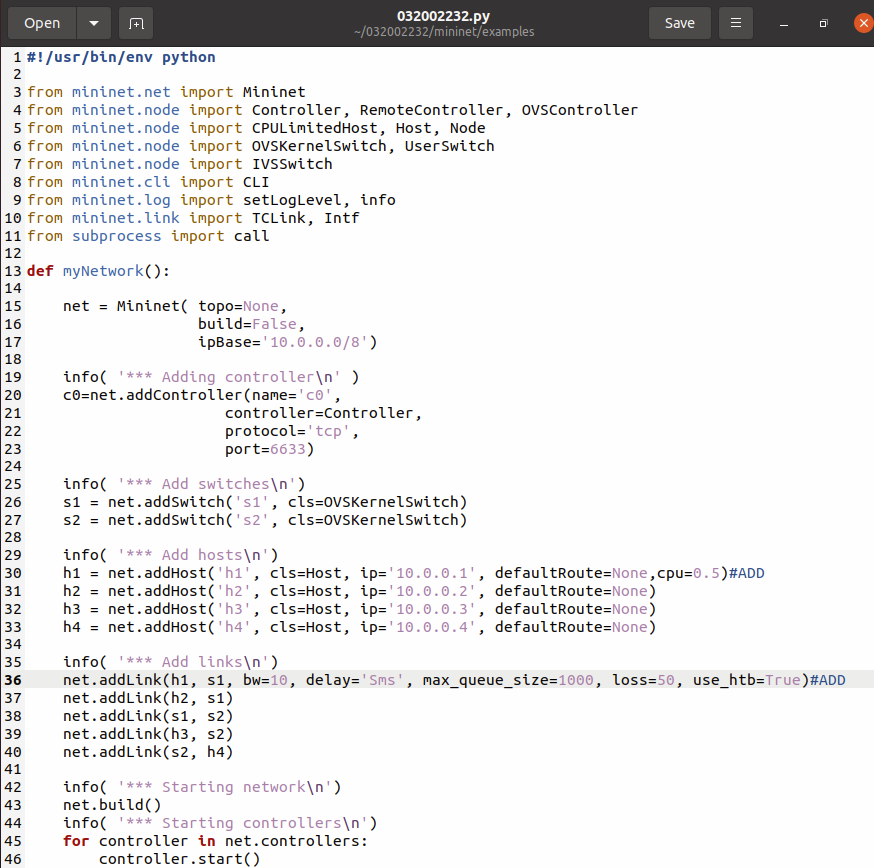

4.编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

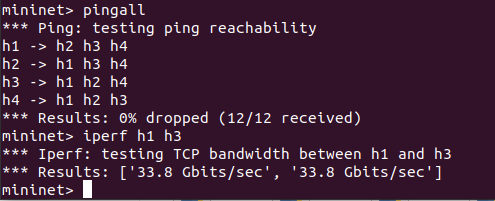

修改后执行程序，通过pingall函数测试连接，iperf函数测试主机间(以h1与h3为例)的带宽修改后执行程序，通过pingall函数测试连接，iperf函数测试主机间(以h1与h3为例)的带宽

(二)进阶要求

代码

#!/usr/bin/python
#使用Python的循环功能创建网络拓扑
"""Custom topology example
Adding the 'topos' dict with a key/value pair to generate our newly defined
topology enables one to pass in '--topo=mytopo' from the command line.
"""

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):
    "Simple topology example."

    def __init__( self ):
        "Create custom topo."

        # Initialize topology
        Topo.__init__( self )
        L1 = 2
        L2 = L1 * 2
        L3 = L2 * 2
        c = []
        a = []
        e = []

        # add core ovs
        for i in range( L1 ):
                sw = self.addSwitch( 's{}'.format( i + 1 ) )
                c.append( sw )

        # add aggregation ovs
        for i in range( L2 ):
                sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
                a.append( sw )

        # add edge ovs
        for i in range( L3 ):
                sw = self.addSwitch( 's{}'.format( L1 + L2 + i + 1 ) )
                e.append( sw )

        # add links between core and aggregation ovs
        for i in range( L1 ):
                sw1 = c[i]
                for sw2 in a[i//2::L1//2]:
                # self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)
                        self.addLink( sw2, sw1 )

        # add links between aggregation and edge ovs
        for i in range( 0, L2, 2 ):
                for sw1 in a[i:i+2]:
	                for sw2 in e[i*2:i*2+4]:  #change
                            self.addLink( sw2, sw1 )

        #add hosts and its links with edge ovs
        count = 1
        for sw1 in e:
                for i in range(2):
                	host = self.addHost( 'h{}'.format( count ) )
                	self.addLink( sw1, host )
                	count += 1
topos = { 'mytopo': ( lambda: MyTopo() ) }

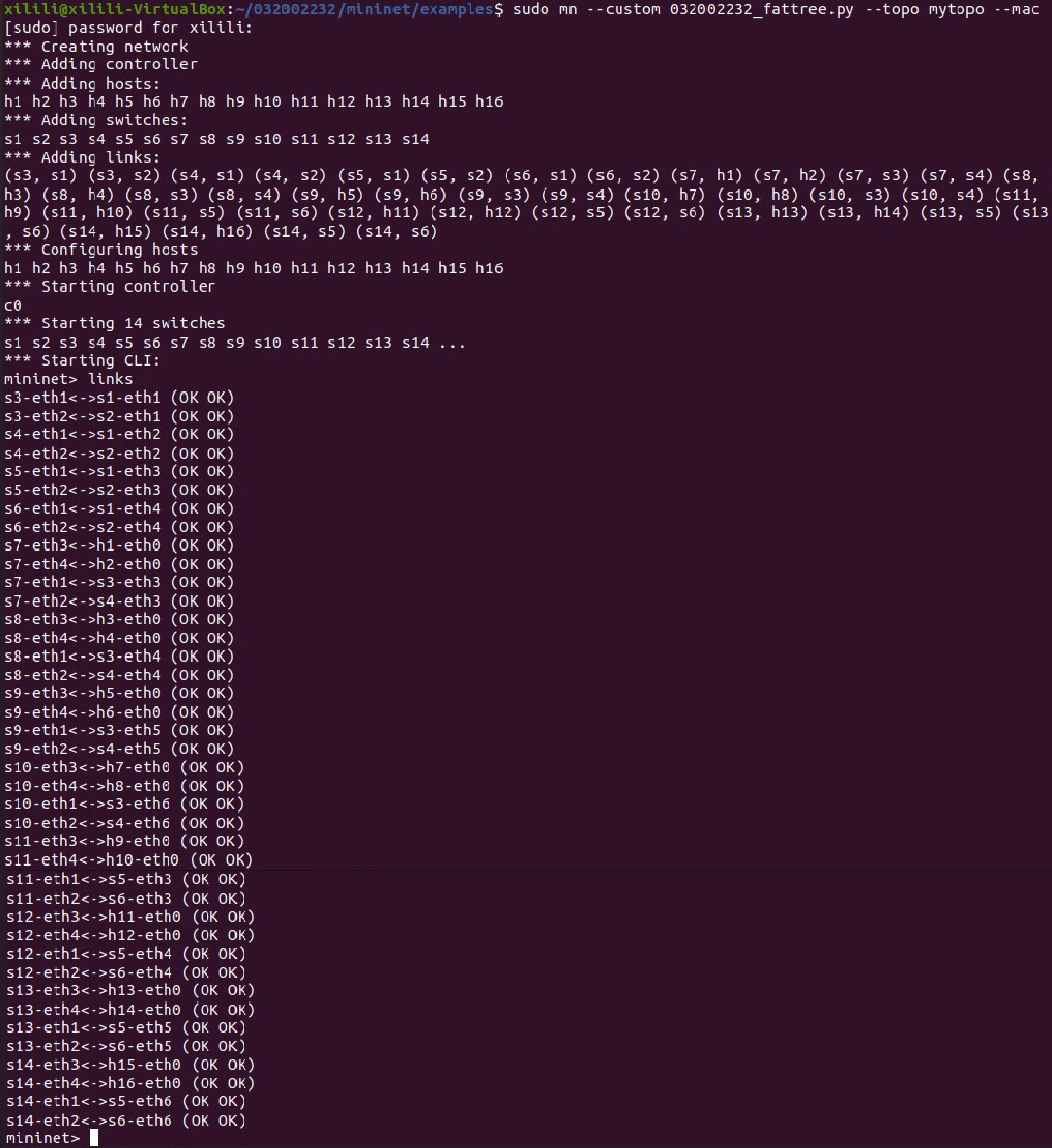

查看设备和链路

(三)个人总结

1.所遇错误与解决方法

​ 刚开始做这个实验的时候，就卡在了第一步——打开mininet/examples/miniedit.py文件，显示错误为“ImportError： No module named mininet.log ”。在经过询问朋友与搜索有关博文之后，发现了问题所在(python找不到相应的包)与解决方案(修改软链接)，成功解决了这个问题。

​ 在最后一步，我在复制链接博文，修改运行后也出现了问题：TabError: inconsistent use of tabs and spaces in indentation，发现是格式出错，在修改之后问题得到解决。

2.实验感想

​ 本次实验看上去内容较少且难度不大，但在实际操作过程中，我仍遇到了许多问题。好在有许多大佬的博文讲解与群友的解答，最后还是顺利的完成了实验。通过本次实验，我学到了Mininet的部分命令语句与工具用法，帮助我进一步理解SDN拓扑，也加深了我对Python脚本的了解。收获良多，继续努力。
