驱动旅行之电源功耗学习





方法：自己读取底层节点的信息获取电池电量/温度/充电状态

/sys/class/power_supply/battery/status 读取充电状态，
--〉 Charging 对应正在充电
--〉 Full 充满

/sys/class/power_supply/battery/temp 读取电池温度， 200 表示 20 度

/sys/class/power_supply/battery/capacity 读取电池电量

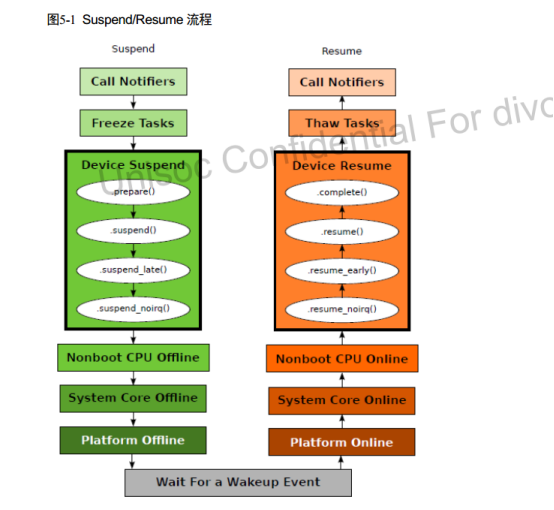

5:Suspend/Resume 调试指导



1:System Suspend/Resume 是指系统在没有任务运行或者工程师通过 shell 强行写 sysfs 节点时，系统进入睡眠(deepsleep)和唤醒的过程。 进入 system suspend 的过程中，应用程序被 freeze，所有外设被挂起， nonboot CPUs 被强行 unplug， CPU0 和 cluster 进入下电状态， DDR 保持上电但进入自刷新状态。









System Suspend/Resume 内核中的详细介绍可参考以下资料：
http://www.wowotech.net/pm_subsystem/suspend_and_resume.html
http://www.wowotech.net/pm_subsystem/wakelocks.html
http://www.wowotech.net/pm_subsystem/237.html
http://www.wowotech.net/pm_subsystem/suspend-irq.html





 展讯充电管理模块浅析(一):



 从三个方面介绍：



Android 电池（一）：锂电池充电基本原理篇



android 电池（二）：android关机充电流程、充电画面以及电量显示



android 电池（三）：android电池系统



需要格外关注的文件sprd_power.c;sprd_8825_charge.c/sprd_8825_charge.h



充电驱动核心文件：power_supply_core.cpower_supply_sysfs.c



相关充电管理ic驱动代码bq27x00_battery.c,max17040_battery.c  ...



展讯充电管理ic模块集成在芯片内部，由各种寄存器直接操作！



一、锂电池充电基本原理篇







第一步：判断电压<1.1V，要先进行预充电，5ma电流；



第二步：判断1.1V<电压<2.7V，要先进行预充电，50ma电流；



第三步：判断 2.7V<电压<4.2V，恒流充电500ma-800ma电流



第四步：判断电压>4.2V,恒压充电,电压为4.2V,电流随电压的增加而减少，直到充满。



二、关机充电逻辑硬件逻辑



1、插入DC，charger IC从硬件上唤醒系统，相当于长按开机键开机。



DC插入，其实相当于关机状态下“按开机键”开机。第一步要走UBOOT、kernel、android init这一流程。



a：如何判断是DC插入；在函数dwc_otg_pcd_linux.c中usb_detect_works()函数中对usb插入做检测。



b：在cmd_cboot.c中有定义函数决定到底是什么方式启动开机，这个参数相当重要，这个参数决定系统是正常启动、还是关机充电状态。
