海康安防监控系统设计与搭建记录

参考

• deepseek
• bilibili

环境

软件/系统

软件/系统	版本	说明
windows	windows 10 专业版 22H2	64 位操作系统, 基于 x64 的处理器
ietester	v0.5.4	模拟ie浏览器 [下载]

硬件/型号

硬件	型号/版本	数量	说明
路由器	中兴 z503	1	二手，2个千兆口
交换机	海康威视 DS-XS06-P(B)	1	4路POE，最大功耗35w
录像机(nvr)	海康威视 DS-7816NB-K2（非POE版本/主控版本 V4.30.060 build 201228）	1	二手，或者使用 海康威视 DS-7108N SN/P (POE版本，电源为48V1.5A) 也可以
中继器	大华 DH-TAE103-3ET-L	2	一进三出，输入口最大支持30w，三个输出口最大支持30w；支持中继器级联（建议级联层级为最大2层）
摄像头	海康威视 DS-IPC-B12H2-I 4mm/PoE B	4	二手，单机最大功耗7w

目的

1. 实现多摄像头的接入与管理。
2. 监控区域没有电源，距离较远希望能够减少扯线数量。(当前可以实现1根线拉到监控区域，无需单独电源与多条线路)
3. 监控稳定、视频支持长时间储存。

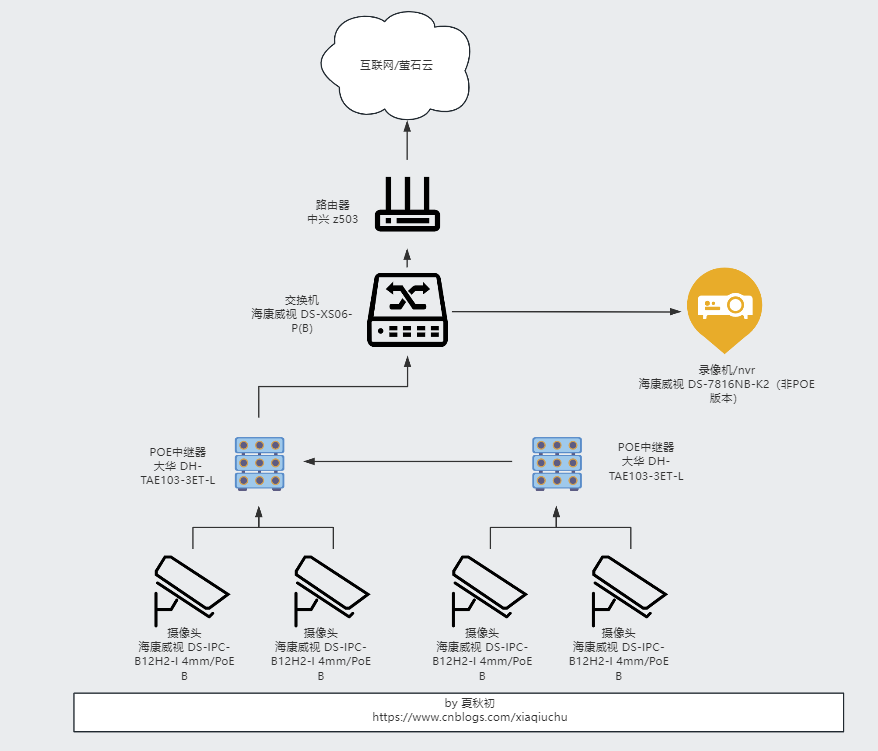

网络拓扑

对于网络图标不熟悉，可能有很多错误图标，大概接线是如图所示。

1. 第一种


2. 第二种


注意事项

1. 二手枪机购买后有些设置的固定ip，导致无法正常访问，可以通过将电脑调整为同一网段后，登录对应ip地址的后台进行修改ip或设置为自动获取ip。
2. 枪机密码修改比较简单，咨询客服或者海康公众号既可重置。（也可尝试其他方法，自行搜索）
3. 当前我配置的路由器开启了DHCP，租期为86400秒，建议设置为固定值或延长租期；或设置摄像头为固定ip（进入摄像头后台需要使用ie浏览器，我使用的 ietester 进行登录），当路由器关机过久或更换路由器时，可以减少配置了。（ip变动影响录像机接入摄像头、萤石云关联录像机时，也会影响远程查看和本地查看）
4. 如果使用POE交换机、中继器，需要合理计算POE电口最大功率、摄像头的功耗。（网线的正负极可以单独扯出进行供电，要注意安全）
   1. 本文单个交换机最大功耗35w。（如果摄像头更多可以采购更高功耗和更多口的交换机）
   2. 本文单个中继器最大功耗30w。（如果摄像头更多可以采购更高功耗和更多口的中继器）
   3. 本文单个摄像头最大功耗7w。
5. nvr也可以直接连接到路由器上面。（POE交换机可以扩展网口+供电，他们还是在同一局域网）
6. 两个路由器的LAN口居然可以直连，相当于扩展主路由器的网口，并且还在同一局域网。（参考的旁路由相关视频了解到）
