实验二:需求分析
一、实验题目 :需求分析
二、实验目的
1、掌握StarUML软件的安装;
2、掌握利用StarUML工具分析、设计、绘制用例图;
3、掌握利用StarUML工具分析、设计、绘制类图;
4、掌握利用StarUML工具分析、设计、绘制状态图;
5、掌握利用StarUML工具分析、设计、绘制顺序图。
6、掌握利用StarUML工具分析、设计、绘制活动图。
三、实验内容
根据教材P137、P191页实验指导,利用StarUML工具创建“小型网上书店”的用例模型、类图、状态图、顺序图、活动图。
四、实验要求
1、实验前认真阅读教材P137页、P191实验指导;
2、绘制小型网上书店顶层用例图;
3、绘制用户登录模块类图;
4、绘制用户登录模块状态图;
5、绘制“登录注册”模块的顺序图;
6、绘制“登录注册”模块的活动图;
五、绘制用例图

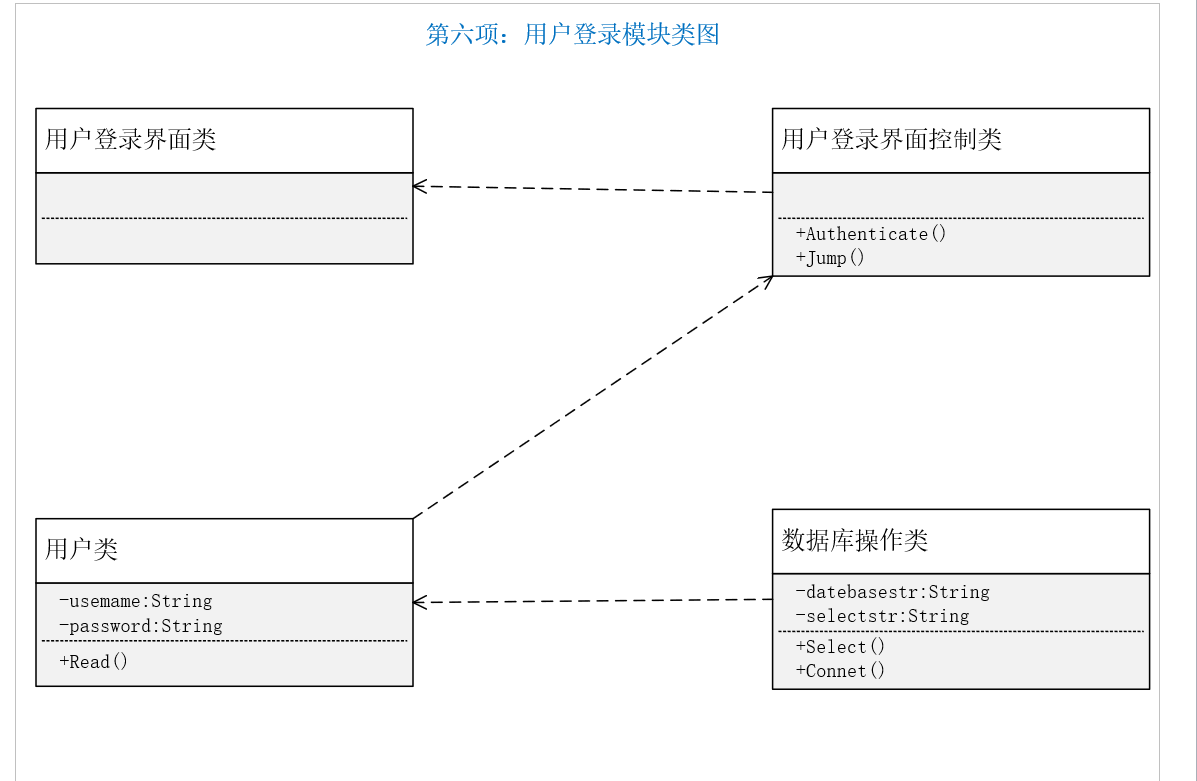

六、绘制类图

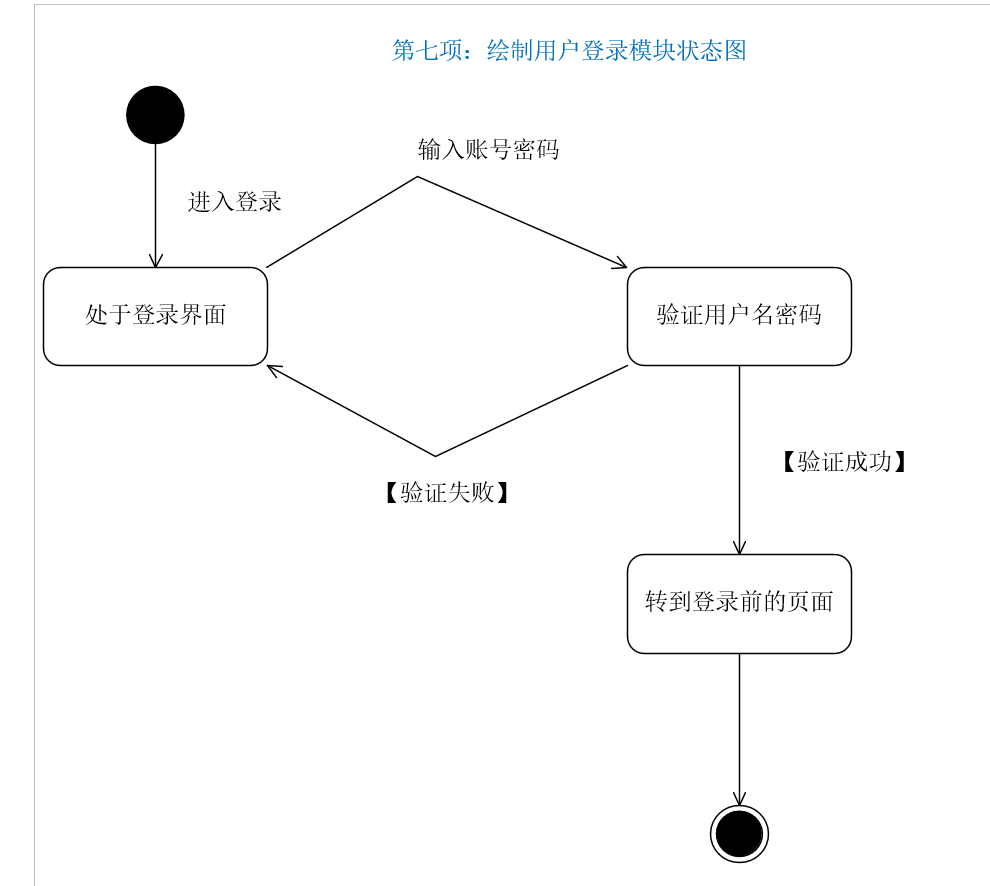

七、绘制状态图

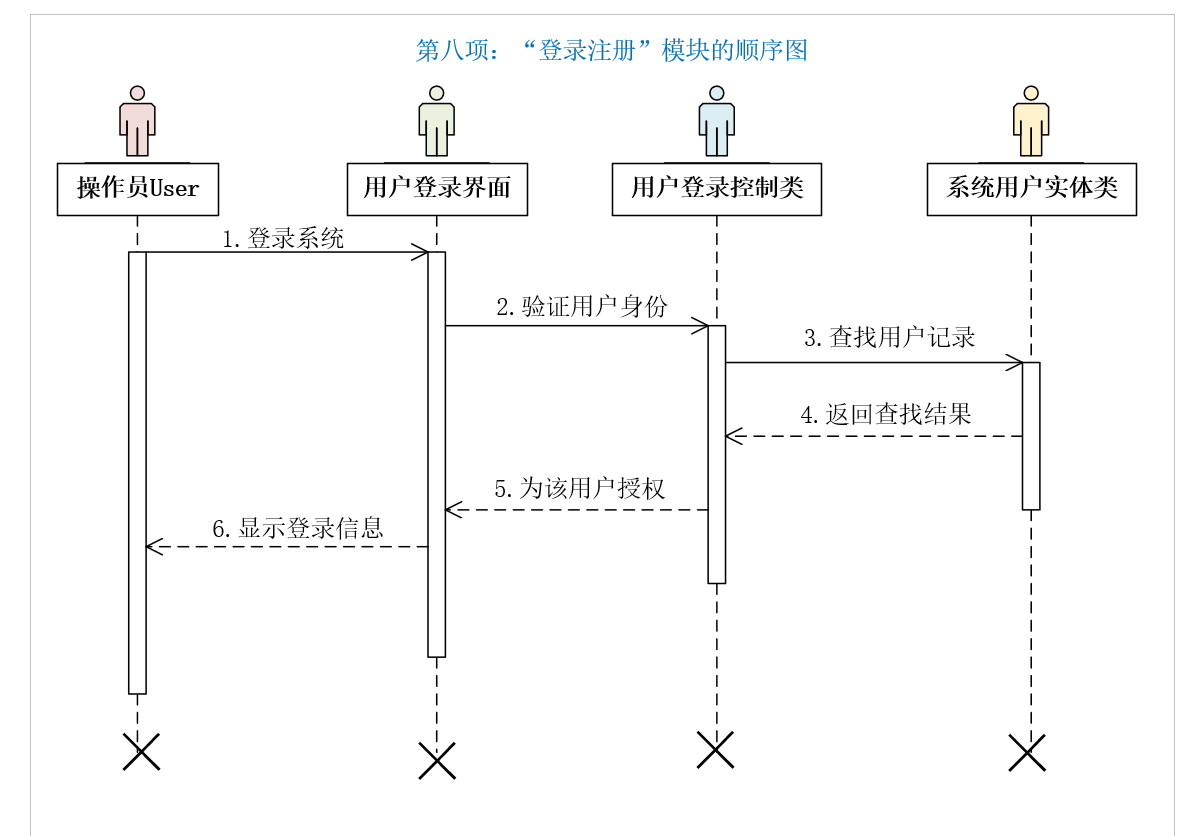

八、绘制顺序图

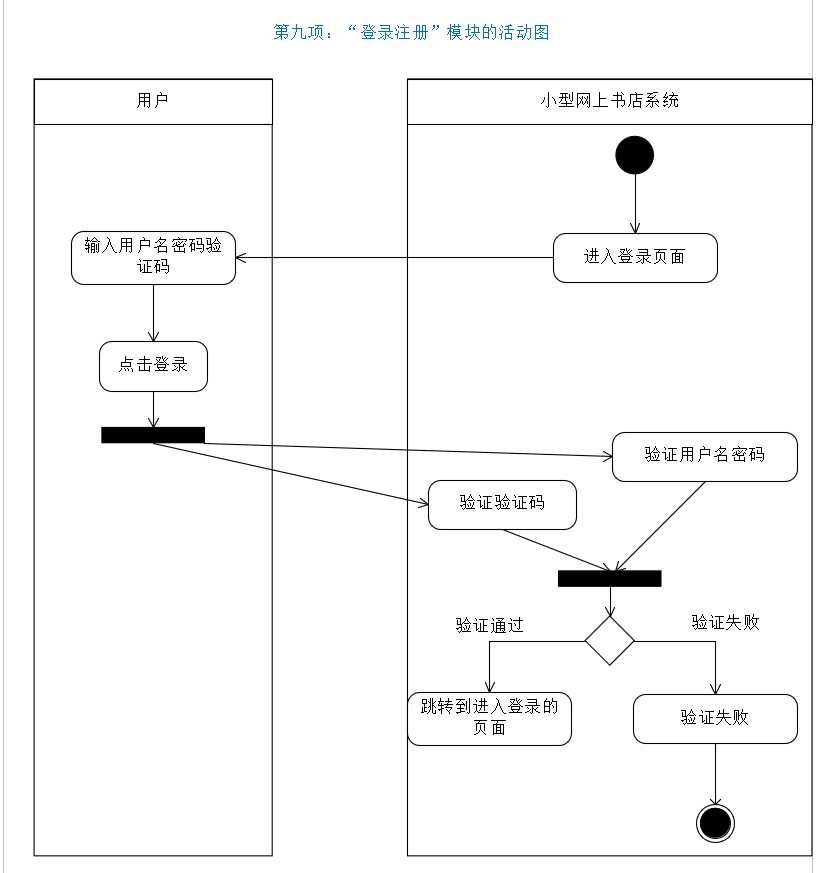

九、绘制活动图
十、实验中遇到的问题及解决方法
(1)问题一:用例图的绘制
问题描述:
在绘制用例图时,可能不知道如何正确表达系统的功能和用户需求。
解决方法:
深入理解用例概念:扫面老师给咱们发的二维码等网上搜索相关资料,理解用例、参与者、关系等基本概念。分析系统需求:详细分析网上书店的业务流程,确定参与者和用例。
(2)问题二:类图、状态图、顺序图、活动图的绘制
问题描述:
在绘制这些图时,对于元素的表示、关系的建立、图的布局等方面感到有些许的困惑。
解决方法:
熟悉UML规范:了解UML中类、状态、顺序、活动等元素的标准表示方法。
(3)问题三:模块间关系的理解
问题描述:
在绘制类图、状态图等时,对于模块之间的关系(如继承、关联、依赖等)理解不够深入,导致绘制不够准确。
解决方法:
深入学习UML关系:仔细观看CSDN以及老师发布的资料,深入理解各种关系的含义和表示方法。
与同学或老师讨论:遇到难以理解的问题,与同学或老师进行讨论,共同寻找解决方案。
