SIFT算子

SIFT的全称是Scale Invariant Feature Transform，尺度不变特征变换，由加拿大教授David G.Lowe提出的。SIFT特征对旋转、尺度缩放、亮度变化等保持不变性，是一种非常稳定的局部特征。

• 尺度空间的相关说明

图像金字塔是一种以多分辨率来解释图像的结构，通过对原始图像进行多尺度像素采样的方式，生成N个不同分辨率的图像。把具有最高级别分辨率的图像放在底部，以金字塔形状排列，往上是一系列像素（尺寸）逐渐降低的图像，一直到金字塔的顶部只包含一个像素点的图像，这就构成了传统意义上的图像金字塔。

高斯金字塔是在Sift算子中提出来的概念，首先高斯金字塔并不是一个金字塔，而是有很多组（Octave）金字塔构成，并且每组金字塔都包含若干层（Interval）。

高斯金字塔构建过程：

1. 先将原图像扩大一倍之后作为高斯金字塔的第1组第1层，将第1组第1层图像经高斯卷积（其实就是高斯平滑或称高斯滤波）之后作为第1组金字塔的第2层，高斯卷积函数为：



对于参数σ，在Sift算子中取的是固定值1.6。

2. 将σ乘以一个比例系数k,等到一个新的平滑因子σ=k*σ，用它来平滑第1组第2层图像，结果图像作为第3层。

3. 如此这般重复，最后得到L层图像，在同一组中，每一层图像的尺寸都是一样的，只是平滑系数不一样。它们对应的平滑系数分别为：0，σ，kσ，k^2σ,k^3σ……k^(L-2)σ。

4.  将第1组倒数第三层图像作比例因子为2的降采样，得到的图像作为第2组的第1层，然后对第2组的第1层图像做平滑因子为σ的高斯平滑，得到第2组的第2层，就像步骤2中一样，如此得到第2组的L层图像，同组内它们的尺寸是一样的，对应的平滑系数分别为：0，σ，kσ，k^2σ,k^3σ……k^(L-2)σ。但是在尺寸方面第2组是第1组图像的一半。

这样反复执行，就可以得到一共O组，每组L层，共计O*L个图像，这些图像一起就构成了高斯金字塔。

 在同一组内，不同层图像的尺寸是一样的，后一层图像的高斯平滑因子σ是前一层图像平滑因子的k倍；

在不同组内，后一组第一个图像是前一组倒数第三个图像的二分之一采样，图像大小是前一组的一半；

图像的尺度空间解决的问题是如何对图像在所有尺度下描述的问题。

在高斯金字塔中一共生成O组L层不同尺度的图像，这两个量合起来（O，L）就构成了高斯金字塔的尺度空间，也就是说以高斯金字塔的组O作为二维坐标系的一个坐标，不同层L作为另一个坐标，则给定的一组坐标（O,L）就可以唯一确定高斯金字塔中的一幅图像。

差分金字塔，DOG（Difference of Gaussian）金字塔是在高斯金字塔的基础上构建起来的，其实生成高斯金字塔的目的就是为了构建DOG金字塔。

DOG金字塔的第1组第1层是由高斯金字塔的第1组第2层减第1组第1层得到的。以此类推，逐组逐层生成每一个差分图像，所有差分图像构成差分金字塔。概括为DOG金字塔的第o组第l层图像是有高斯金字塔的第o组第l+1层减第o组第l层得到的。

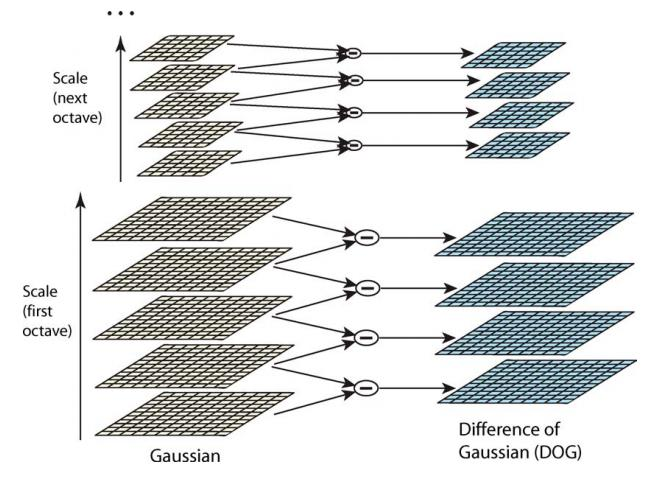

DOG金字塔的构建可以用下图描述：



————————————————
版权声明：本文为CSDN博主「-牧野-」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/dcrmg/article/details/52561656

• 空间极值点检测

为了寻找尺度空间的极值点，每个像素点要和其图像域（同一尺度空间）和尺度域（相邻的尺度空间）的所有相邻点进行比较，当其大于（或者小于）所有相邻点时，改点就是极值点。如图所示，中间的检测点要和其所在图像的3×3邻域8个像素点，以及其相邻的上下两层的3×3领域18个像素点，共26个像素点进行比较。

从上面的描述中可以知道，每组图像的第一层和最后一层是无法进行比较取得极值的。为了满足尺度变换的连续性，在每一组图像的顶层继续使用高斯模糊生成3幅图像。

通过比较检测得到的DoG的局部极值点所在离散的空间搜索得到的，由于离散空间是对连续空间采样得到的结果，因此在离散空间找到的极值点不一定是真正意义上的极值点，因此要设法将不满足条件的点剔除掉。可以通过尺度空间DoG函数进行曲线拟合寻找极值点，这一步的本质是去掉DoG局部曲率非常不对称的点。
要剔除掉的不符合要求的点主要有两种：

低对比度的特征点
不稳定的边缘响应点

————————————————
版权声明：本文为CSDN博主「Nick Blog」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/xijuezhu8128/article/details/89922190

• 求取特征点的主方向

经过上面的步骤已经找到了在不同尺度下都存在的特征点，为了实现图像旋转不变性，需要给特征点的方向进行赋值。利用特征点邻域像素的梯度分布特性来确定其方向参数，再利用图像的梯度直方图求取关键点局部结构的稳定方向。

找到了特征点，也就可以得到该特征点的尺度σ，也就可以得到特征点所在的尺度图像



计算以特征点为中心、以3×1.5σ3×1.5σ为半径的区域图像的幅角和幅值，每个点L(x,y)的梯度的模m(x,y)以及方向θ(x,y)可通过下面公司求得



计算得到梯度方向后，就要使用直方图统计特征点邻域内像素对应的梯度方向和幅值。梯度方向的直方图的横轴是梯度方向的角度（梯度方向的范围是0到360度，直方图每36度一个柱共10个柱，或者没45度一个柱共8个柱），纵轴是梯度方向对应梯度幅值的累加，在直方图的峰值就是特征点的主方向。在Lowe的论文还提到了使用高斯函数对直方图进行平滑以增强特征点近的邻域点对关键点方向的作用，并减少突变的影响。为了得到更精确的方向，通常还可以对离散的梯度直方图进行插值拟合。具体而言，关键点的方向可以由和主峰值最近的三个柱值通过抛物线插值得到。在梯度直方图中，当存在一个相当于主峰值80%能量的柱值时，则可以将这个方向认为是该特征点辅助方向。所以，一个特征点可能检测到多个方向（也可以理解为，一个特征点可能产生多个坐标、尺度相同，但是方向不同的特征点）。Lowe在论文中指出

15%的关键点具有多方向，而且这些点对匹配的稳定性很关键。

得到特征点的主方向后，对于每个特征点可以得到三个信息(x,y,σ,θ)，即位置、尺度和方向。由此可以确定一个SIFT特征区域，一个SIFT特征区域由三个值表示，中心表示特征点位置，半径表示关键点的尺度，箭头表示主方向。具有多个方向的关键点可以被复制成多份，然后将方向值分别赋给复制后的特征点，一个特征点就产生了多个坐标、尺度相等，但是方向不同的特征点。
————————————————
版权声明：本文为CSDN博主「Nick Blog」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/xijuezhu8128/article/details/89922190

• 生成特征描述子

特征描述符的生成大致有三个步骤：

• 校正旋转主方向，确保旋转不变性。
• 生成描述子，最终形成一个128维的特征向量
• 归一化处理，将特征向量长度进行归一化处理，进一步去除光照的影响。

为了保证特征矢量的旋转不变性，要以特征点为中心，在附近邻域内将坐标轴旋转θ（特征点的主方向）角度，即将坐标轴旋转为特征点的主方向。旋转后邻域内像素的新坐标为：

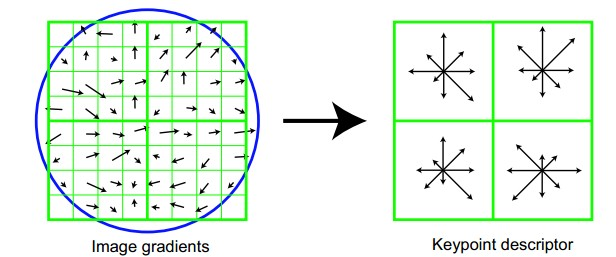

旋转后以主方向为中心取 8×8的窗口。下图所示，左图的中央为当前关键点的位置，每个小格代表为关键点邻域所在尺度空间的一个像素，求取每个像素的梯度幅值与梯度方向，箭头方向代表该像素的梯度方向，长度代表梯度幅值，然后利用高斯窗口对其进行加权运算。最后在每个4×4的小块上绘制8个方向的梯度直方图，计算每个梯度方向的累加值，即可形成一个种子点，如右图所示。每个特征点由4个种子点组成，每个种子点有8个方向的向量信息。这种邻域方向性信息联合增强了算法的抗噪声能力，同时对于含有定位误差的特征匹配也提供了比较理性的容错性。

与求主方向不同，此时每个种子区域的梯度直方图在0-360之间划分为8个方向区间，每个区间为45度，即每个种子点有8个方向的梯度强度信息。
在实际的计算过程中，为了增强匹配的稳健性，Lowe建议

对每个关键点使用4×4共16个种子点来描述，这样一个关键点就可以产生128维的SIFT特征向量。

通过对特征点周围的像素进行分块，计算块内梯度直方图，生成具有独特性的向量，这个向量是该区域图像信息的一种抽象，具有唯一性。
————————————————
版权声明：本文为CSDN博主「Nick Blog」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/xijuezhu8128/article/details/89922190

• 总结

SIFT特征以其对旋转、尺度缩放、亮度等保持不变性，是一种非常稳定的局部特征，在图像处理和计算机视觉领域有着很重要的作用，其本身也是非常复杂的，下面对其计算过程做一个粗略总结。

• DoG尺度空间的极值检测： 首先是构造DoG尺度空间，在SIFT中使用不同参数的高斯模糊来表示不同的尺度空间。而构造尺度空间是为了检测在不同尺度下都存在的特征点，特征点的检测比较常用的方法是Δ2G（高斯拉普拉斯LoG），但是LoG的运算量是比较大的，Marr和Hidreth曾指出，可以使用DoG（差分高斯）来近似计算LoG，所以在DoG的尺度空间下检测极值点。
• 删除不稳定的极值点：主要删除两类：低对比度的极值点以及不稳定的边缘响应点。
• 确定特征点的主方向：以特征点的为中心、以3×1.5σ为半径的领域内计算各个像素点的梯度的幅角和幅值，然后使用直方图对梯度的幅角进行统计。直方图的横轴是梯度的方向，纵轴为梯度方向对应梯度幅值的累加值，直方图中最高峰所对应的方向即为特征点的方向。

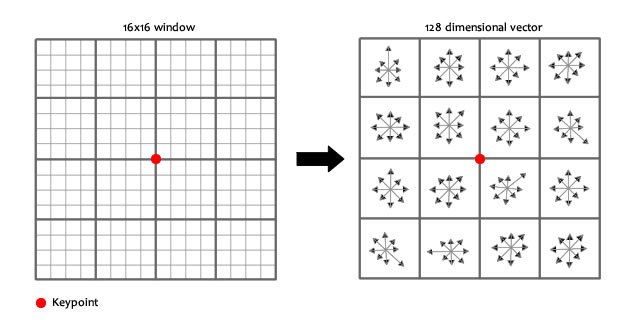

• 生成特征点的描述子： 首先将坐标轴旋转为特征点的方向，以特征点为中心的16×16的窗口的像素的梯度幅值和方向，将窗口内的像素分成16块，每块是其像素内8个方向的直方图统计，共可形成128维的特征向量。

————————————————
