VLAN基础实验

VLAN基础实验

网络拓扑

图1-1

实验要求

　　1.按图给PC配置IP地址

　　2.S1交换机上创建vlan10和vlan20，要求PC3划入vlan10，PC4划入vlan20

　　3.测试网络是否能通

实验步骤

　　1.PC配置IP地址(略)

　　2.在S1交换机上创建vlan10和vlan20，把g1/0/1接口加入vlan10，把g1/0/2接口加入vlan20

　　　　步骤1：

[S1]vlan 10
[S1-vlan10]port g1/0/1
[S1-vlan10]vlan 20
[S1-vlan20]port g1/0/2

　　3.测试网络是否能连通

　　　　步骤1：在PC3上pingPC4，发现网络不通

　　　　<H3C>ping 192.168.1.2

　　　　Ping 192.168.1.2 (192.168.1.2): 56 data bytes, press CTRL_C to break

　　　　Request time out

　　　　Request time out

　　　　Request time out

　　　　Request time out

　　　　Request time out

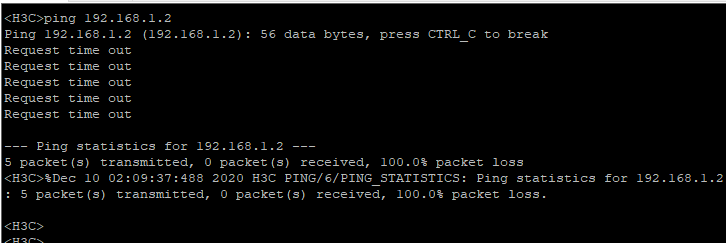

图1-2

实验总结

　　1.VLAN虚拟局域网技术用于隔离广播域，缺省情况下一台交换机所有端口都在同一个广播域。

　　2.本实验将g1/0/1接口和g1/0/2接口划入了不同的VLAN，它们处于不同的广播域中，所以无法通信。
