RC高通滤波器

RC 高通滤波器的截止频率也是 \(F(cutoff) = 1/{(2\pi RC)}\)。

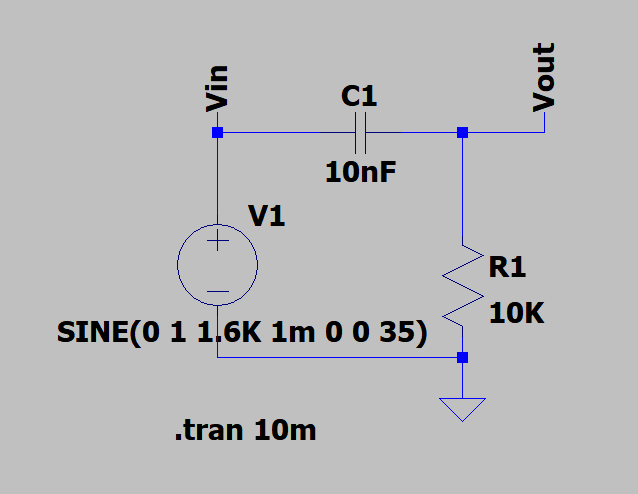

一个简单的高通滤波器如下：

截止频率为约 1.6KHz，下面来看看不同频率时输出信号的情况。

1v 1.6KHz

可以看到在输入信号为 1.6KHz 时输出信号为输入信号的70%。

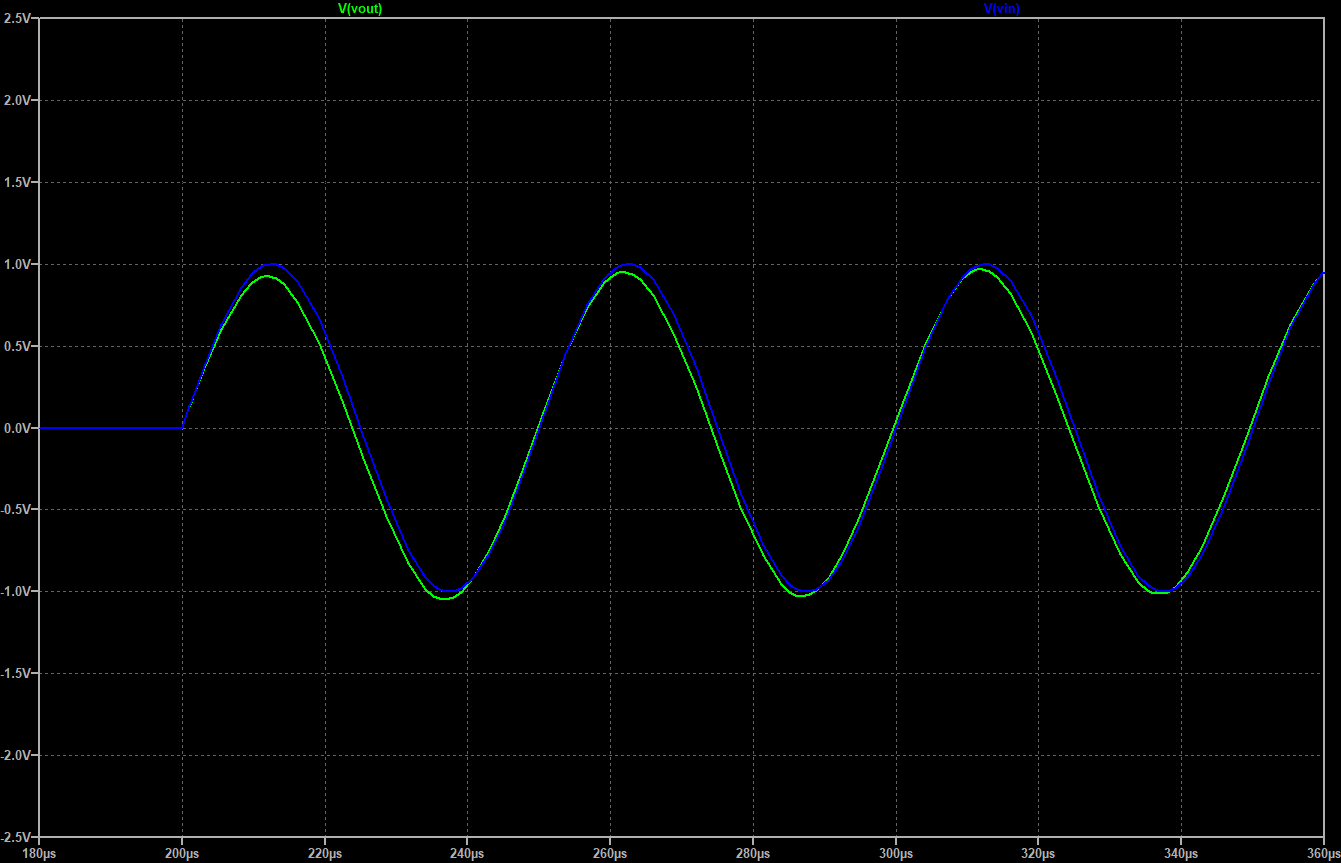

1v 20KHz

可以看到输入信号为 20KHz 时输出和输入就几乎相同了，也就是频率越高越容易通过。

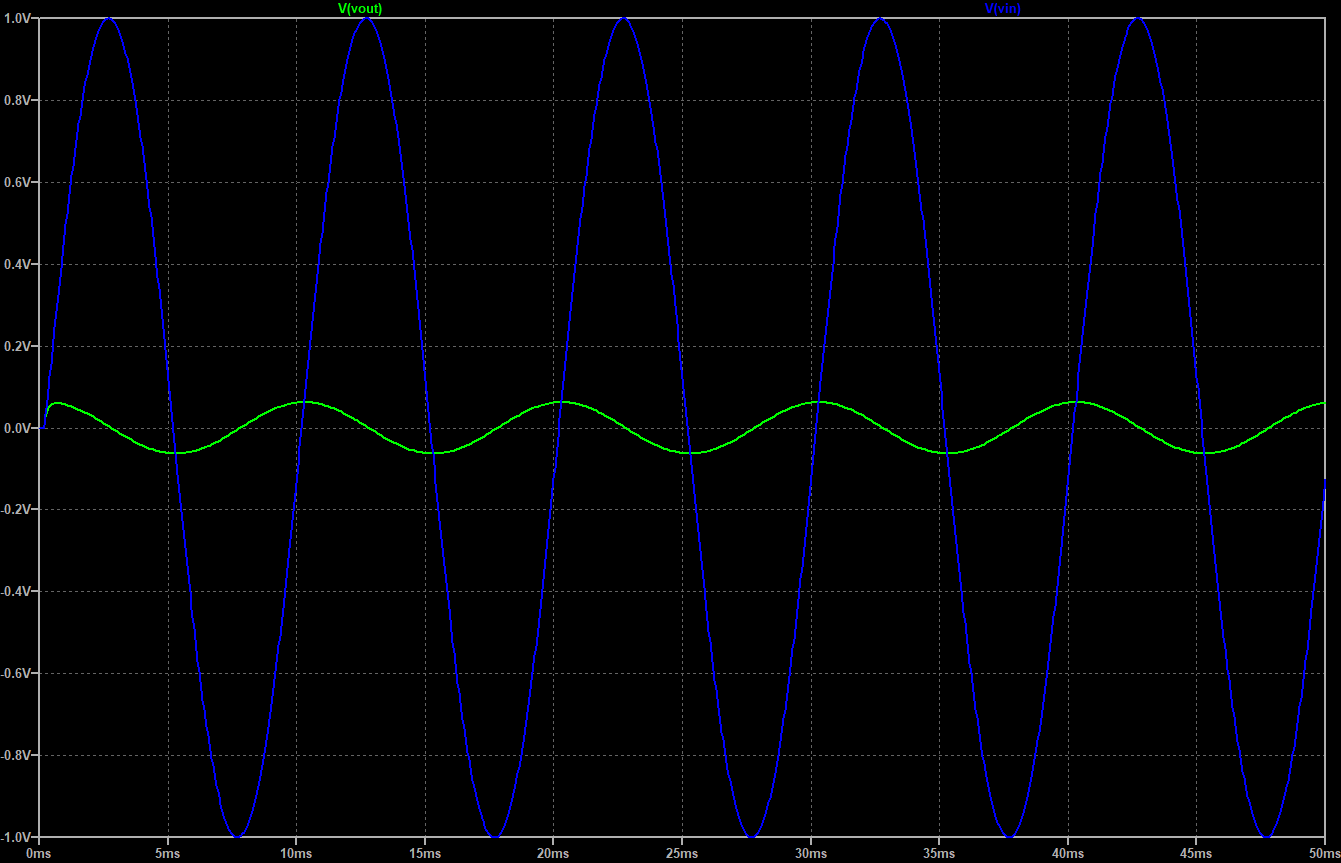

1v 100Hz

可以看到在输入信号频率为 100Hz 时，输出信号几乎为 0
