二极管电路仿真实验

在此记录下用 Multisim 做的二极管使用,其中有限幅电路、整流电路、钳位电路等。

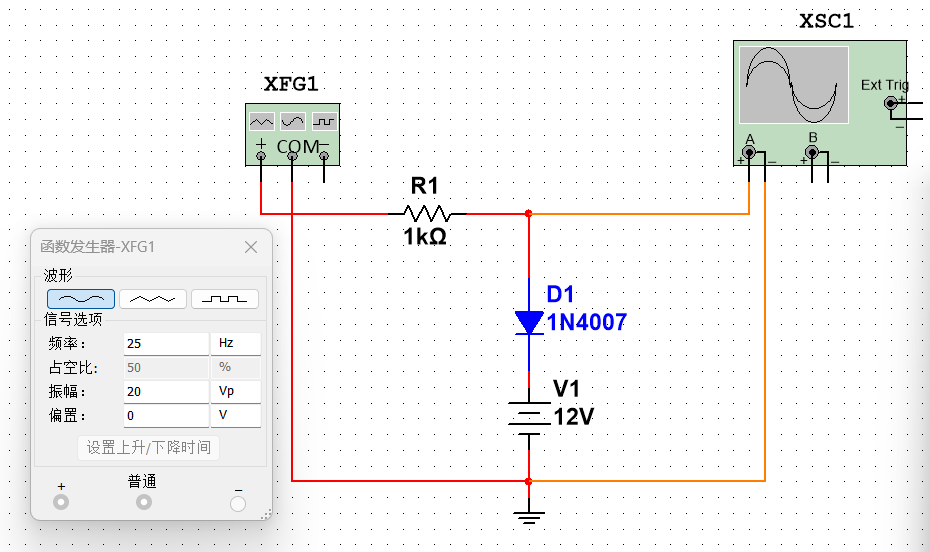

1. 限幅电路

通过示波器波形可以看到 正弦波的上半周被限制在了 12V + D1 压降的位置。

分析:
V1 是一个12V的直流电源,二极管 D1 的阴极接到电池的正极,在二极管 D1的电位小于12V + D1 导通电压时,二极管 D1 截止,所以波形可以正常输出;在D1 电位大于12V + D1 导通电压时D1 导通,这时输出将被限制在 12V + D1 导通电压的幅度。


示波器显示:

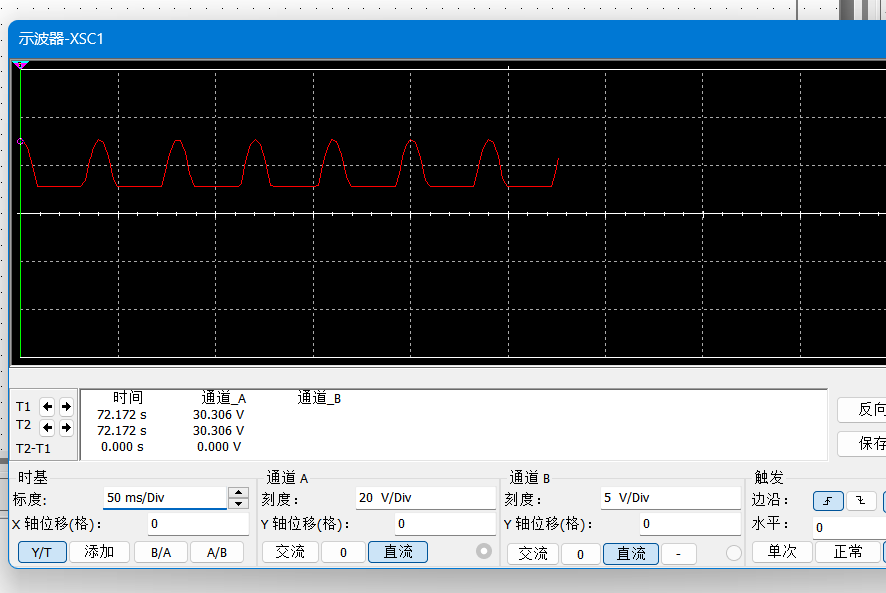

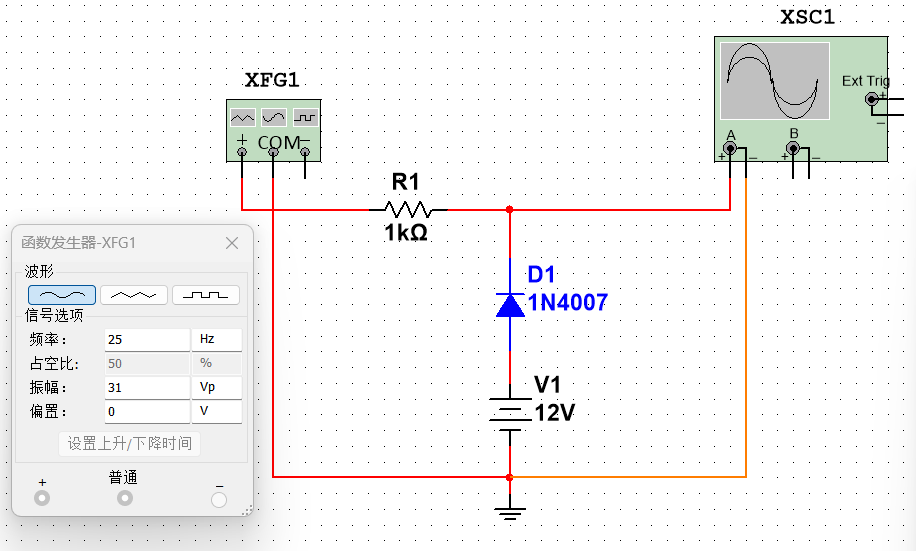

2. 只输出大于指定幅度的波形

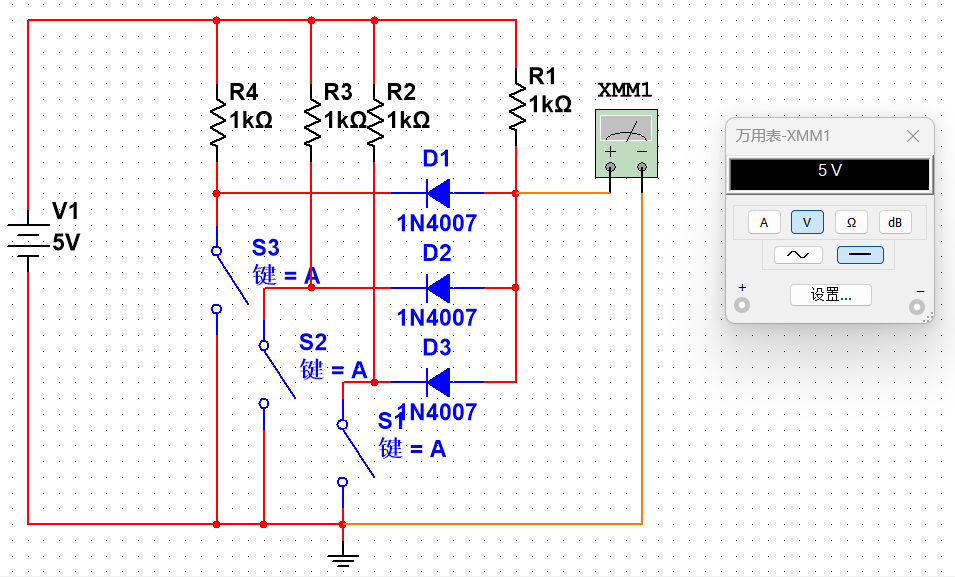

3. 二极管组成的与门电路

该电路有3个二极管组成的与门电路,只有三个开关全部断开才输出高电平,只要有一个开关闭合就输出低电平。
