UML类图

类图

定义

把类相关的元素画在一起，即为类图

组成

类图（Class Diagram）是由类、接口等模型元素以及它们之间的关系组成的。

在UML的图形表示中，类的表示法是一个矩形，这个矩形由三个部分构成，分别是类的名称（Name）、类的属性（Attribute）和类的操作（Operation）。

在这里插入图片描述
在UML中，类的属性的语法表示为([]内的内容是可选的)：

[可见性] 属性名称 [:属性类型] [=初始值] [{属性字符串}]

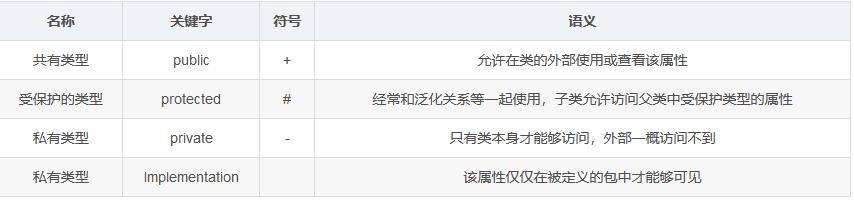

  • 可见性
    在这里插入图片描述

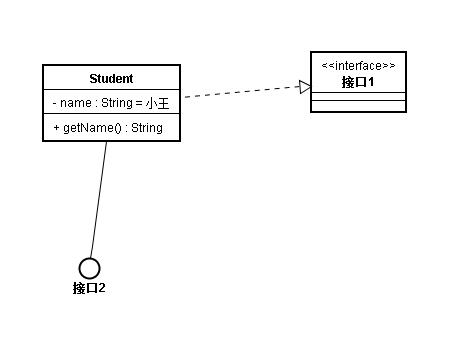

接口

在这里插入图片描述

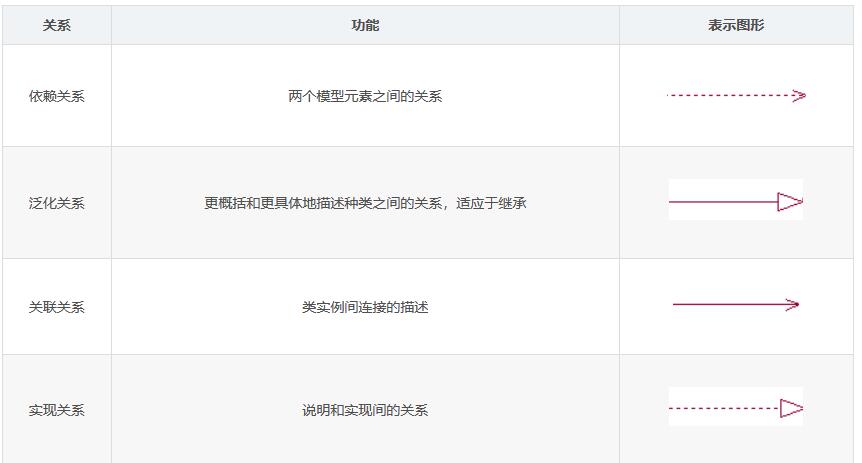

类间的关系

在这里插入图片描述

聚合/组合：表示部分与整体的关联关系

聚合：用空心菱形
组合：整体可控制部分；例如手和手指，手没了手指就没了，用实心菱形

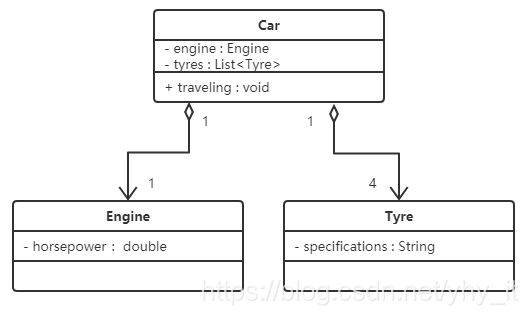

例如汽车和轮胎，引擎是聚合关系

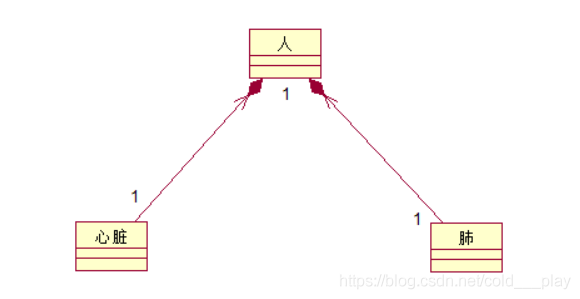

在这里插入图片描述组合关系
在这里插入图片描述
