iptables 防火墙规则及应用

     iptables基本管理

      关闭firewalld，启动iptables服务

systemctl stop firewalld.service                                          systemctl disable firewalld.service

      安装iptables-services并启动服务

yum -y install iptables-services

systemctl start iptables.service

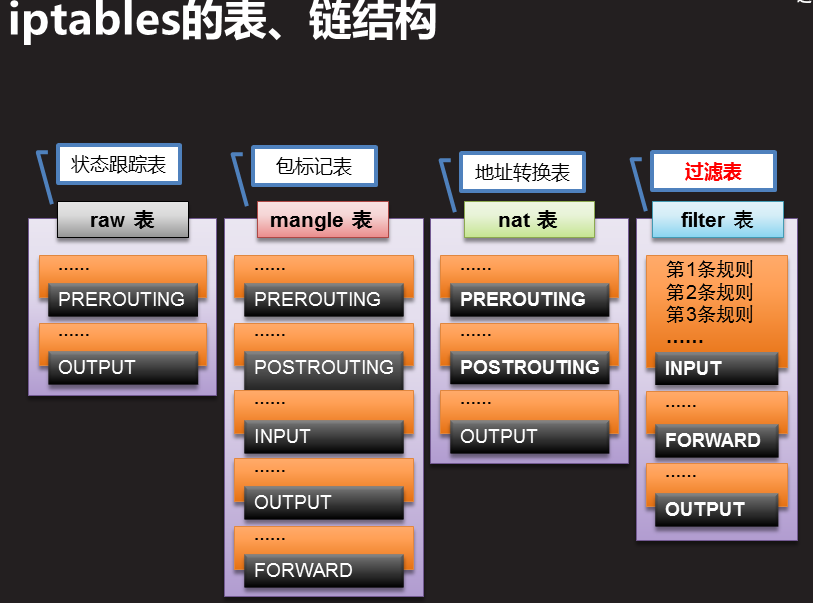

       iptables框架

1）iptables的4个表（区分大小写）：

iptables默认有4个表，nat表（地址转换表）、filter表（数据过滤表）、raw表（状态跟踪表）、mangle表（包标记表）。

2）iptables的5个链（区分大小写）：

INPUT链（入站规则）

OUTPUT链（出站规则）

FORWARD链（转发规则）



PREROUTING链（路由前规则）

POSTROUTING链（路由后规则）





       iptables命令的常用选项如表-1所示。

表-1 iptables常用选项



        iptables命令的基本使用方法

      iptables [-t 表名] 选项 [链名] [条件] [-j 目标操作]

iptables      -t   filter    -I    INPUT    -p     icmp    -j    REJECT

iptables       -I  INPUT  -p   icmp      -j       REJEC

iptables       -t  filter     -A    INPUT  -p       tcp -j ACCEPT        追加规则至filter表中的INPUT链的末尾，允许任何人使用TCP协议访问本机

iptables       -I    INPUT   -p    udp    -j       ACCEPT                  插入规则至filter表中的INPUT链的开头，允许任何人使用UDP协议访问本机

iptables       -I    INPUT 2  -p   icmp  -j        ACCEPT                   插入规则至filter表中的INPUT链的第2行，允许任何人使用ICMP协议访问本机



        查看iptables防火墙规则

iptables   -nL   INPUT                    //仅查看INPUT链的规则

iptables   -L      INPUT    --line-numbers        //查看规则，显示行号

iptables   -L                                        //查看所有规则

          删除规则，清空所有规则

iptables   -D    INPUT     3                //删除filter表中INPUT链的第3条规则

iptables  -F                                      清空表中所有链的防火墙规则

iptables    -t    nat     -F                    //清空nat表中所有链的防火墙规则

       表-2 iptables过滤条件

iptables    -I   INPUT   -p    tcp   --dport   80    -j    REJECT

iptables    -I   INPUT   -s    192.168.2.100       -j    REJECT

iptables    -I   INPUT   -s    192.168.2.100       -j    REJECT

iptables    -I   INPUT    -i    eth0 -p tcp --dport 80    -j    REJECT

iptables   -A   INPUT   -s    192.168.4.100          -j    DROP    //丢弃192.168.4.100发给本机的所有数据包

iptables   -A   INPUT   -s    192.168.2.0/24         -j    DROP    //丢弃192.168.2.0/24网络中所有主机发送给本机的所有数据包

iptables   -A   INPUT   -s    114.212.33.12     -p    tcp   --dport   22   -j    REJECT               //拒绝114.212.33.12使用tcp协议远程连接本机ssh（22端口）

          Linux内核默认支持软路由功能，通过修改内核参数即可开启或关闭路由转发功能。

echo 0 > /proc/sys/net/ipv4/ip_forward            //关闭路由转发

echo 1 > /proc/sys/net/ipv4/ip_forward            //开启路由转发

//注意以上操作仅当前有效，计算机重启后无效

echo 'net.ipv4.ip_forward=1' >> /etc/sysctl.conf               //修改/etc/sysctl.conf配置文件，可以实现永久有效规则

网络型防火墙案例

1）网络型防火墙案例

部署如表-3 所示的网络拓扑，一定要把 proxy 主机的路由转发功能打开。



添加网关的命令

[root@client ~]# nmcli connection modify eth0 ipv4.gateway 192.168.4.5

[root@client ~]# nmcli connection up eth0

[root@web1 ~]# nmcli connection modify eth1 ipv4.gateway 192.168.2.5

[root@web1 ~]# nmcli connection up eth1

确认不同网络的联通性

[root@client ~]# ping 192.168.2.100

[root@web1 ~]# ping 192.168.4.100

在 web1 主机上启动 http 服务

[root@web1 ~]# yum -y install httpd

[root@web1 ~]# echo "test page" > /var/www/html/index.html

[root@web1 ~]# systemctl restart httpd

没有防火墙的情况下 client 访问 web 服务

[root@client ~]# curl http://192.168.2.100 //成功

设置 proxy 主机的防火墙规则，保护防火墙后面的 Web 服务器

[root@proxy ~]# iptables -I FORWARD -s 192.168.4.100 -p tcp --dport 80 -j DROP

设置完防火墙规则后，再次使用 client 客户端访问测试效果

[root@client ~]# curl http://192.168.2.100 //失败

步骤三：禁 ping 的相关策略

1）默认直接禁 ping 的问题？

[root@proxy ~]# iptables -I INPUT -p icmp -j DROP

//设置完上面的规则后，其他主机确实无法 ping 本机，但本机也无法 ping 其他主机

//当本机 ping 其他主机，其他主机回应也是使用 icmp，对方的回应被丢弃

2）禁止其他主机 ping 本机，允许本机 ping 其他主机

[root@proxy ~]# iptables -A INPUT -p icmp \

> --icmp-type echo-request -j DROP

//仅禁止入站的 ping 请求，不拒绝入站的 ping 回应包

注意：关于 ICMP 的类型，可以参考 help 帮助，参考命令如下：

[root@proxy ~]# iptables -p icmp --help

3. 案例 3：防火墙扩展规则

Ÿ 问题

本案例要求熟悉使用 iptables 的扩展规则，实现更丰富的过滤功能，完成以下任务：

1) 根据 MAC 地址封锁主机

2) 在一条规则中开放多个 TCP 服务

3) 根据 IP 范围设置封锁规则

Ÿ 方案

iptables 在基本过滤条件的基础上还扩展了很多其他条件，在使用时需要使用-m 参数

来启动这些扩展功能，语法如下：

iptables 选项 链名称 -m 扩展模块 --具体扩展条件 -j 动作

Ÿ 步骤

实现此案例需要按照如下步骤进行。

步骤一：根据 MAC 地址过滤

1）根据 IP 过滤的规则，当对方修改 IP 后，防火墙会失效

[root@proxy ~]# iptables -F

[root@proxy ~]# iptables -I INPUT -s 192.168.4.100 -p tcp --dport 22 -j DROP

//设置规则禁止 192.168.4.100 使用 ssh 远程本机

但是，当 client 主机修改 IP 地址后，该规则就会失效，注意因为修改了 IP，对 client

主机的远程连接会断开，需要使用 virt-manager 开启虚拟机操作：

[root@client ~]# ifconfig eth0 192.168.4.101

[root@client ~]# ssh 192.168.4.5 //依然成功

根据 MAC 地址过滤，可以防止这种情况的发生

[root@client ~]# ip link show eth0 //查看 client 的 MAC 地址

eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode

DEFAULT qlen 1000

link/ether 52:54:00:00:00:0b brd ff:ff:ff:ff:ff:ff

[root@proxy ~]# iptables -A INPUT -p tcp --dport 22\

> -m mac --mac-source 52:54:00:00:00:0b -j DROP

//拒绝 52:54:00:00:00:0b 这台主机远程本机

步骤二：基于多端口设置过滤规则

1）一次需要过滤或放行很多端口时会比较方便

[root@proxy ~]# iptables -A INPUT -p tcp \

> -m multiport --dports 20:22,25,80,110,143,16501:16800 -j ACCEPT

//一次性开启 20,21,22,25,80,110,143,16501 到 16800 所有的端口

提示，多端口还可以限制多个源端口，但因为源端口不固定，一般不会使用，限制多个

源端口的参数是--sports.

步骤三：根据 IP 地址范围设置规则

1）允许从 192.168.4.10-192.168.4.20 登录

[root@proxy ~]# iptables -A INPUT -p tcp --dport 22 \

> -m iprange --src-range 192.168.4.10-192.168.4.20 -j ACCEPT

注意，这里也可以限制多个目标 IP 的范围，参数是--dst-range,用法与--src-range

一致。

2）禁止从 192.168.4.0/24 网段其他的主机登录

[root@proxy ~]# iptables -A INPUT -p tcp --dport 22 -s 192.168.4.0/24 -j DROP

4. 案例 4：配置 SNAT 实现共享上网

Ÿ 问题

本案例要求设置防火墙规则，允许位于局域网中的主机可以访问外网，主要包括下列服

务：

1) 搭建内外网案例环境

2) 配置 SNAT 策略实现共享上网访问

Ÿ 步骤

实现此案例需要按照如下步骤进行。

步骤一：搭建内外网案例环境



这里，我们设定 192.168.2.0/24 网络为外部网络，192.168.4.0/24 为内部网络。

现在，在外部网络中有一台 web 服务器 192.168.2.100，因为设置了网关，client 已

经可以访问此 web 服务器了。但，如果查看 web1 的日志就会发现，日志里记录的是

192.168.4.100 在访问网页。

我们需要实现的效果是，client 可以访问 web 服务器，但要伪装为 192.168.2.5 后

再访问 web 服务器(模拟所有位于公司内部的电脑都使用的是私有 IP，希望访问外网，就需要伪装为公司的外网 IP 后才可以)。

步骤二：设置防火墙规则，实现 IP 地址的伪装（SNAT 源地址转换）

1）确保 proxy 主机开启了路由转发功能

[root@proxy ~]# echo 1 > /proc/sys/net/ipv4/ip_forward //开启路由转发

2）设置防火墙规则，实现 SNAT 地址转换

[root@proxy ~]# iptables -t nat -A POSTROUTING \

> -s 192.168.4.0/24 -p tcp --dport 80 -j SNAT --to-source 192.168.2.5

3）登陆 web 主机查看日志

[root@proxy ~]# tail /var/log/httpd/access_log

.. ..

192.168.2.5 - - [12/Aug/2018:17:57:10 +0800] "GET / HTTP/1.1" 200 27 "-"

"Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1)"

通过日志会发现，客户端是先伪装为了 192.168.2.5 之后再访问的 web 服务器！

4）扩展知识，对于 proxy 外网 IP 不固定的情况可以执行下面的地址伪装，动态伪装

IP。

[root@proxy ~]# iptables -t nat -A POSTROUTING \

> -s 192.168.4.0/24 -p tcp --dport 80 -j MASQUERADE

最后，所有 iptables 规则都是临时规则，如果需要永久保留规则需要执行如下命令:

[root@proxy ~]# service iptables save
