第一个stm32工程（一）

一、基本配置

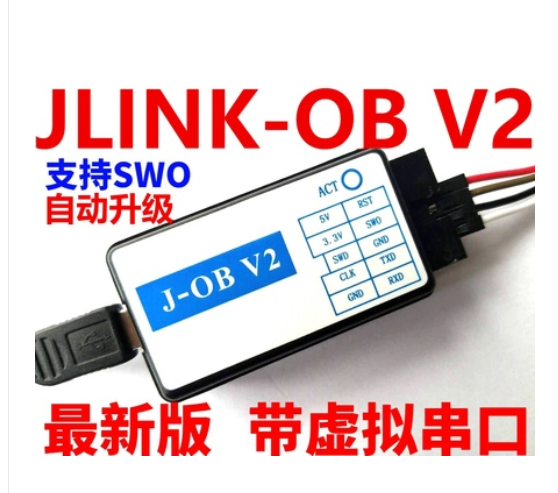

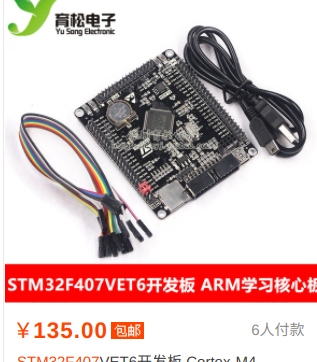

• 硬件：如上图，淘宝上几年前入手，F407才四十几，现在要135。
• 软件：
  • Deepin20.05
  • clion22
  • cubemx6.5
  • openocd

二、Stm32CubeMX配置工程

• 选择MCU
• System Core配置：主要涉及以下三项

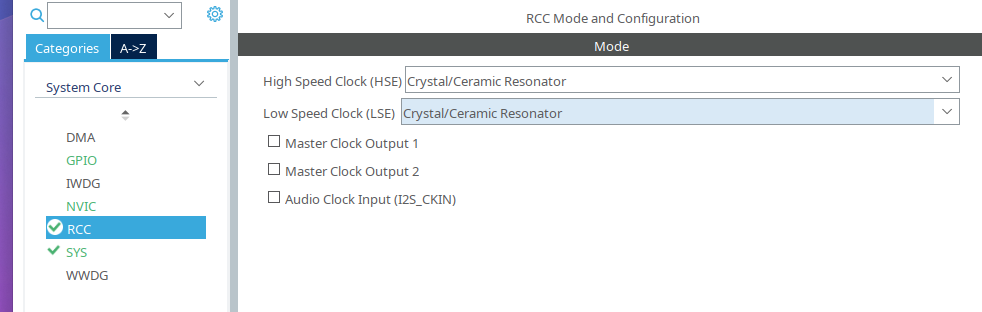

  • RCC： 两个外部晶振

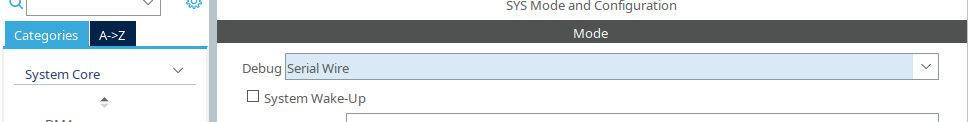

  • SYS：这里一定要选择Serial Wire。这一项根据你的硬件条件选择

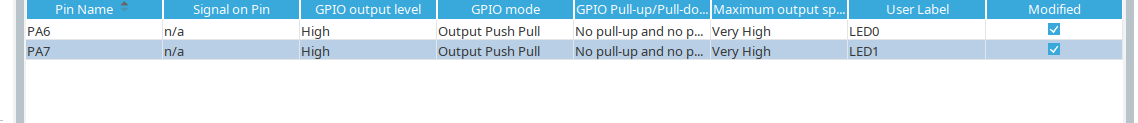

  • GPIO:这块板子上接了两个灯，接在PA6、7上，所以只设置这两个口为输出即可。注意设置User Label，cubemx会根据你设置的自动生成预处理，比较容易操作。

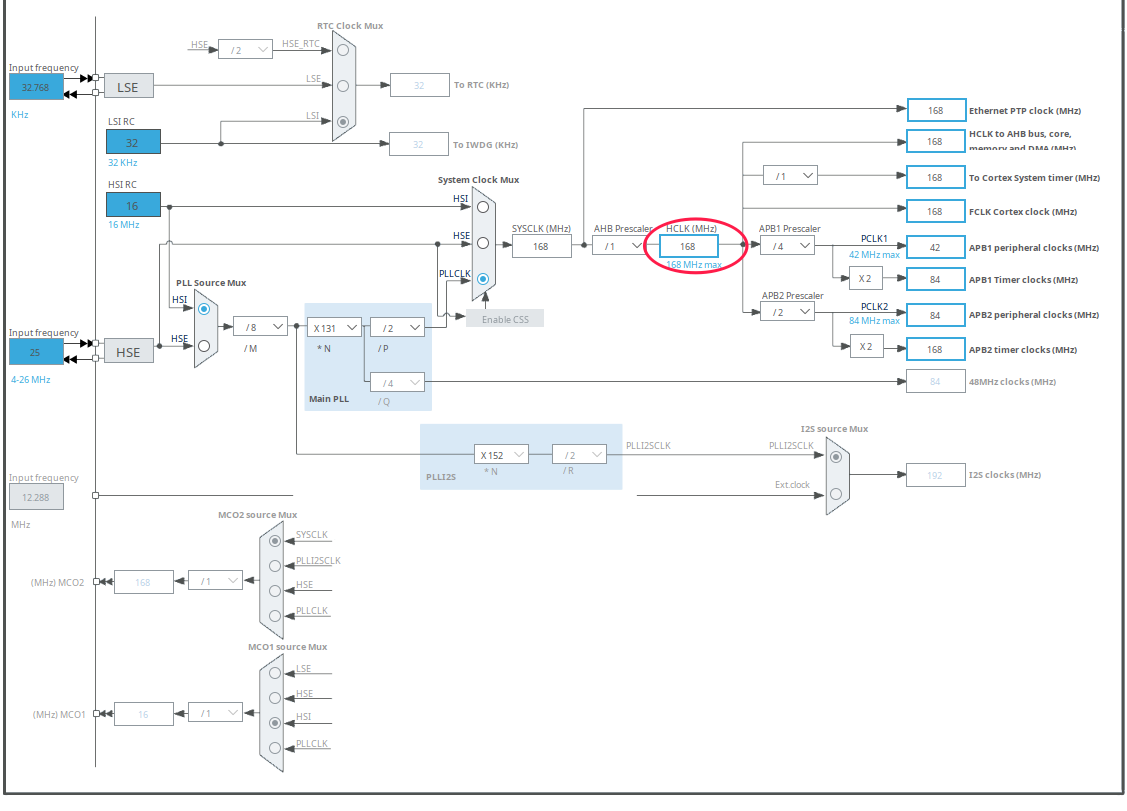

  • Clock Configuration：168M，只要输入168,回车，自动处理

• Project Manager

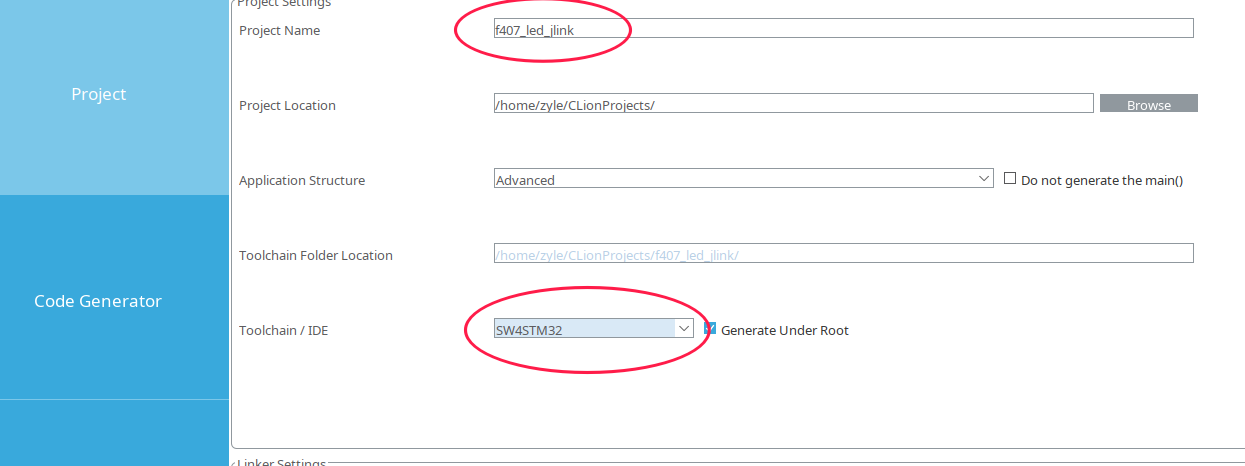

  • Project: 工程名和工程类型

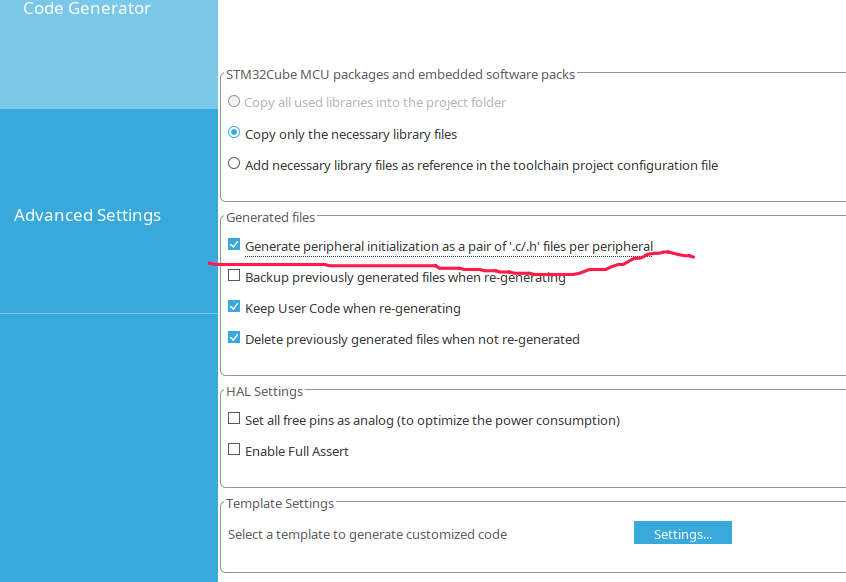

  • Code Generator：如图勾选，这样方便工程管理


然后，就可以点击右上角的Generator Code按钮，生成代码了。

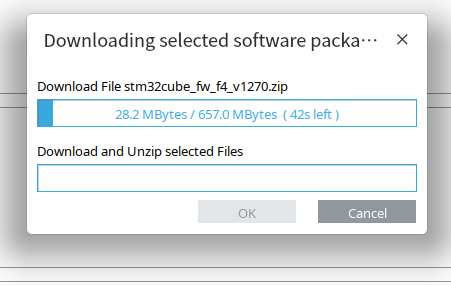

它会自动下载所需要的库文件，过程中会有一个警告，说这个类型的工程，后序可能不再支持了，忽略即可。

三、用Clion打开工程

• 去工程目录，打开工作。clion中打开工程就是打开工程所在目录。
• 选择CFG文件：用来配置openocd的调试

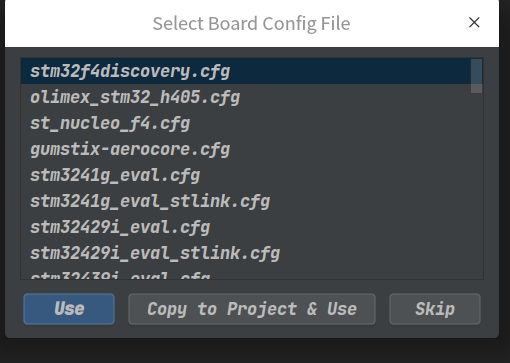

• 在这个窗口中选择跟你的单片机型号相近的文件，便于修改。然后选择Copy to Project & Use。然后就将这个文件复制到你的工程目录下。你就可以根据你自己的硬件来修改

source [find interface/jlink.cfg]
transport select swd
source [find target/stm32f4x.cfg]
reset_config none

我个人的习惯是保留上面四行。

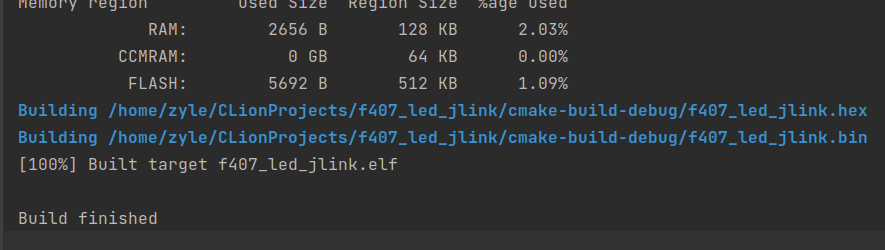

• 接下来，先编译。如下图，则没有问题。


• cubemx已经给你生成了所有初始化代码，你只用写逻辑部分即可。本工程就是点一个灯，闪烁，间隔一秒。用HAL库只需要两行代码。

  /* USER CODE BEGIN WHILE */
  while (1)
  {
      HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
      HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

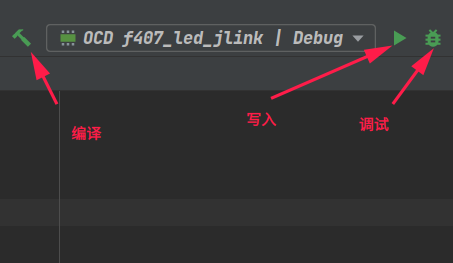

• 注意：代码一定要写在user code begin和end之间，否则重新生成之后就没有了。写完之后，编译，写入。
