keil 硬件仿真 也支持 logic analyzer (ITM)

=====================================================

2022.6.21 更新

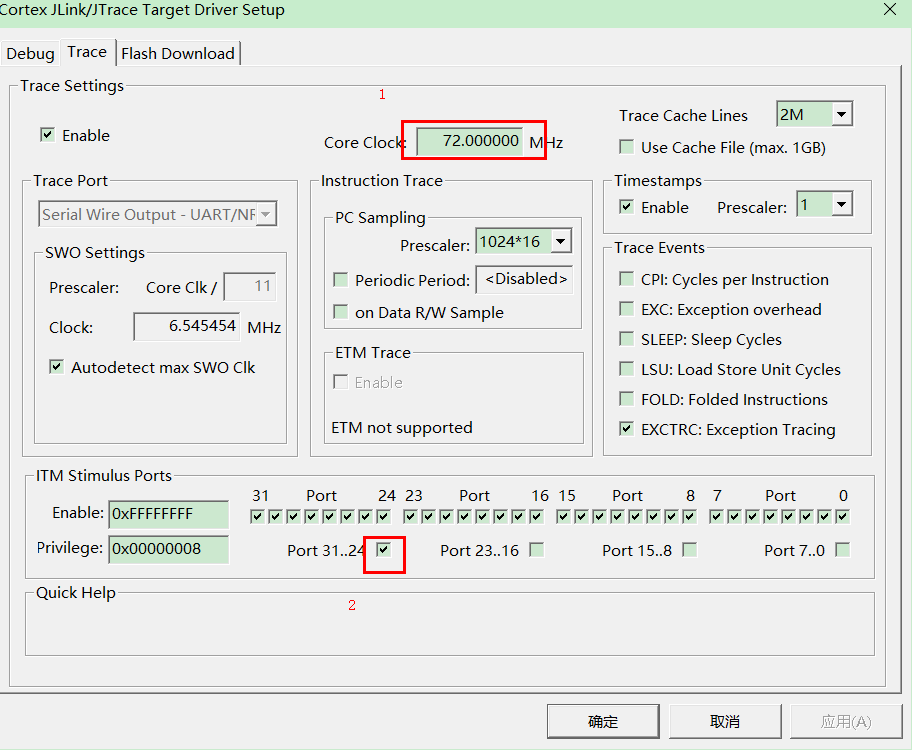

1. 硬件实际运行的时钟得和方框1的对应的上 比如设备主频是72M，这里写成64M不对应就出来来

2.开方框2这个port即可 其他的可开可不可，不影响结果

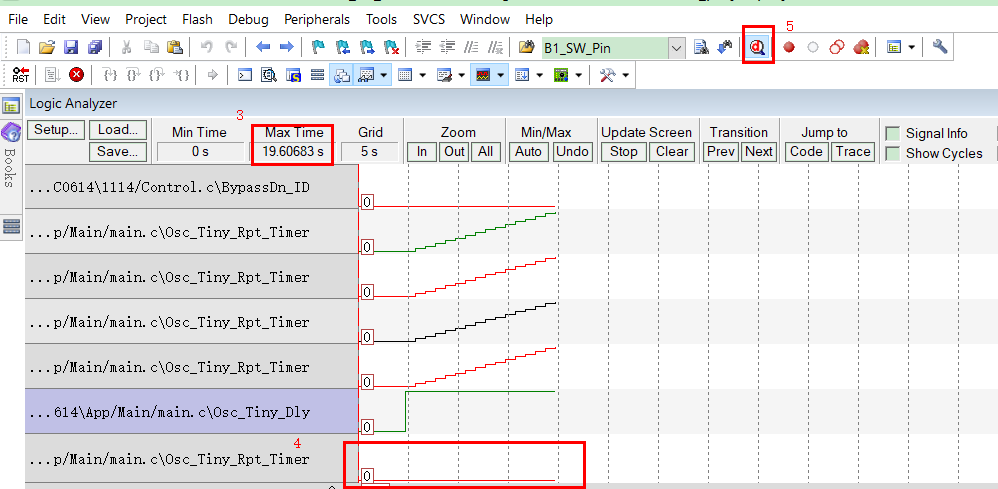

3.方框3的数字动了起来，说明swo可以输出数据了

4.但第一次仿真前后加入的值 如4方框 为新添加的值 ，这次数据是不会更新的。即需要先添加需要跟踪的变量，退出仿真，再次仿真数据会更新。

=====================================================

使用正点原子 103的精英开发板

本来以为 logic analyster只支持 软件仿真

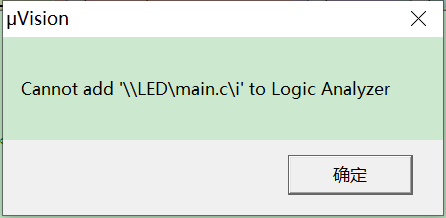

开硬件仿真时 添加到logic analyster会弹出

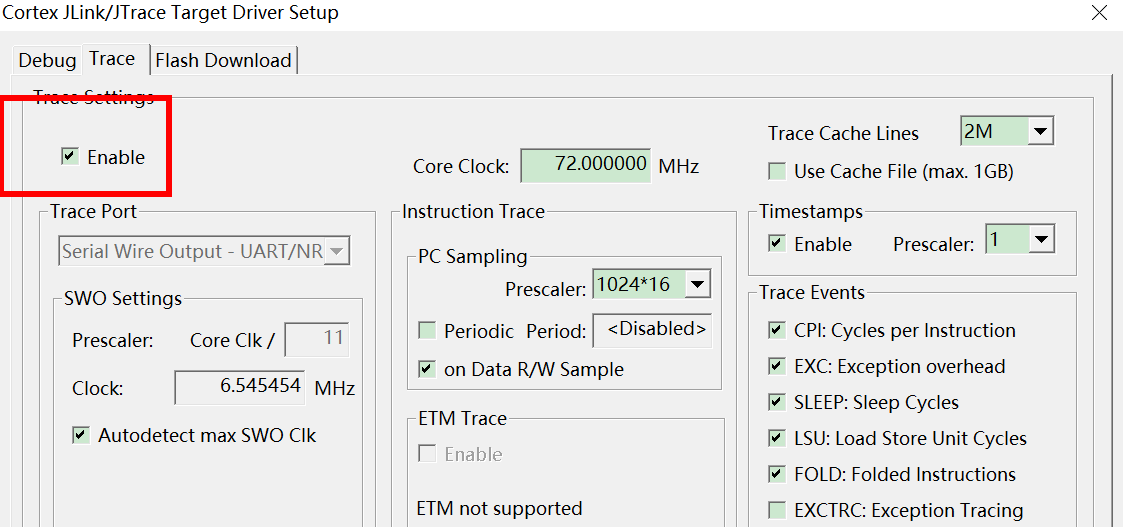

一次不经意开启了



trace 功能

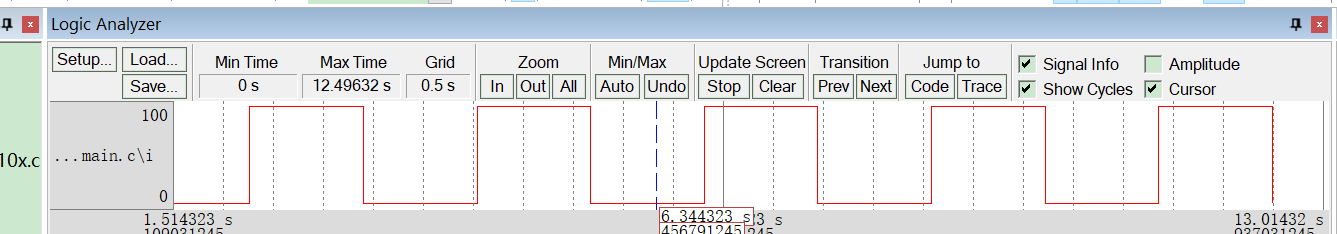

竟然可以添加全局变量到 logic analyster进去了 再全速运行





如何看不到数据

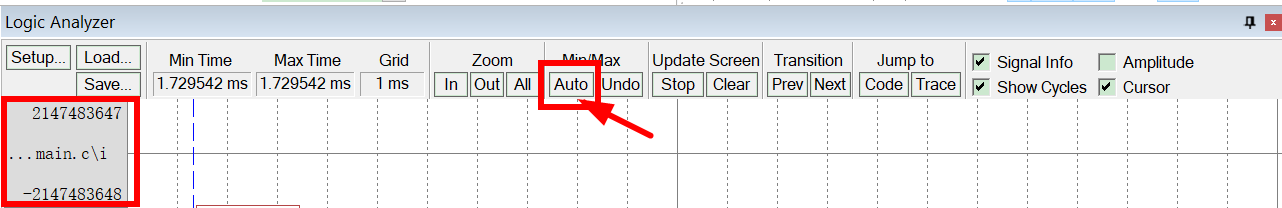

 点一下 minmax值得自动调整适配



 不知道和我改装过硬件有没有关系 trace口 用的ITM功能 是用到PB3管脚的 要确定该管脚是否已经联通到的我们仿真器上

我使用的是 keil 5.11版本
