5种设计用例方法：等价类、边界值、判定表、场景法、状态迁移法

（一）等价类
定义指某个输入域的集合，在集合中各个输入的条件都是等效的。
有效等价类：对程序规格说明有意义，合理的输入数据；
案例1：手机号能打电话： 卡片完整、充足费用、有网络
案例2：手机号 11位 ,纯数字
测试用例：15949613302 一个有效等价的用例类包含多个有效等价

备注：一个有效等价类可以包含多个有效等价类
无效等价类：对程序规格说明无意义，不合理的输入数据；
案例1：手机号不能打电话
卡片破坏、
欠费手机号、
无网络 、
备注：一个无效等价类就是一个用例
案例2：手机号 11位 ,纯数字
测试用例1：1594961330 10位 手机位数少一位
测试用例2：159496133021 12位 手机位数多一位
测试用例3：1594961330a 数字+字母 非纯数字

（二）、边界值
上点：边界的点
离点：离上点最近的点 （即上点左右两边最邻近的点）
内点：在域范围内的点
（1）闭区间
案例：
微信发红包0.01-200元
上点： 0.01 ，200
离点：0.001 ,201
内点：100.00 (0.02-199.99范围)
测试：
0.01 （最小值），200（最大值），0.001（小于最小值），201（大于最大值），100.00 （中间值）
(2)开区间：
微信发红包0.01-200元
上点： 0.01 ，200
离点：0.02 ,199.99
内点：（0.03-199.98）
（三）：
判定表

1、判定表：分析和表达多逻辑条件下的执行不同操作的情况
2、判定表有四个组成部分：条件桩、条件项、动作桩、动作项
详解：
（1）条件桩：列出问题的所有条件
（2）条件项:列出针对它条件的取值
（3) 动作桩：列出问题规定，可采取的动作
（4）动作项：列出条件各种情况的应采取的动作
3、判定表作用：对组合情况设计用例
利用判定表将复杂的问题按照各种可能的情况全部列举出来，能针对不同逻辑条件的组合值，分别执行不同的操作
4、创建步骤：
1）确定规则的个数：若有N个条件，每一个条件下有2个值，则有2^n种规则。
2）列出所有条件桩与动作桩。
3）输入条件项。
4）输入动作项得到初始判定表。
5）简化（合并相似规则）。
6）编写测试用例

案例1：
对功率大于50马力的机器、维修记录不全或已运行10年以上的机器，应给予优先的维修处理……”。

理解：1、 功率大于50马力的机器 和维修记录不全（优先）
2、已运行10年以上的机器（优先）
备注：条件3个 2的3次方=8次， 8次可以覆盖所有的组合情况

（四）：
场景法（重要）
定义：场景法主要是针对测试场景类型的，故称为场景流程分析法
是将软件系统的某个流程看成路径，用路径分析得方法来设计测试用例。根据流程的顺序依次进行组合，使得流程得各个分支都能走
案例1：离职流程
书写离职申请书》领导审批》交给人事》人事审批》确定离职时间》办理离职
淘宝 购买商品：打开网址》浏览商品》查看商品》选择商品》下单》校验登录》支付界面》选择支付方式》输入支付密码支付成功

二、流程分析步骤：

1. 画出业务流程图
   注：描述正常流程和异常流程
2. 确定条件分支（功能路径）
   注：设计路径的优先级
3. 确认测试路径
   注：考虑路径覆盖率
4. 选择数据构造用例
   注：选数据要结合等价类边界值分析

三、画图工具
xmind 思维导图 （适合写测试点）

亿图 （控制流程图）
wps

四、根据案例：画图
练习1：

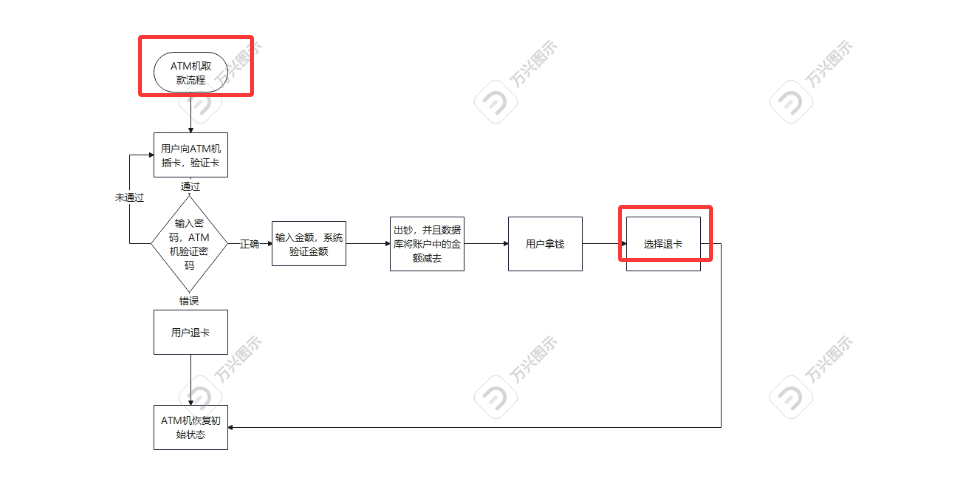

针对ATM机的取款流程进行测试
其基本流程如下：

1. 用户向ATM插卡，验证卡
2. 输入密码，ATM机验证密码
3. 输入金额，系统会验证金额
4. 出钞，并且数据库将帐户中的金额减去
5. 用户拿钱
6. 选择退卡
7. ATM机恢复初始状态

（五）：
测试用例方法之状态迁移法
1、定义：通过描绘状态的系统引起系统状态的转换事件，来表示系统的行为
案例：
向航空公司打电话预定机票—>此时机票信息处于“完成”状态
顾客支付了机票费用后—>机票信息就变为“已支付”状态
旅行当天到达机场后，拿到机票后—>机票信息就变为“已出票”状态
登机检票后—>机票信息就变为“已使用”状态在登上飞机之前任何时间可以取消自己的订票信息，
如果已经支付了机票的费用，则还可以得到退款，取消后—>订票信息处于“已被取消”状态

2、状态迁移图设计测试用例步骤：
1.画出状态迁移图
2.通过状态迁移图出状态转换树
3.从状态转换树推导出测试路径
4.根据测试路径编写合法（正常）测试用例或非法（异常）测试用例
注意：保证从状态转换树的根节点到每个叶节点的每
一条路径都至少设计出一个测试用例

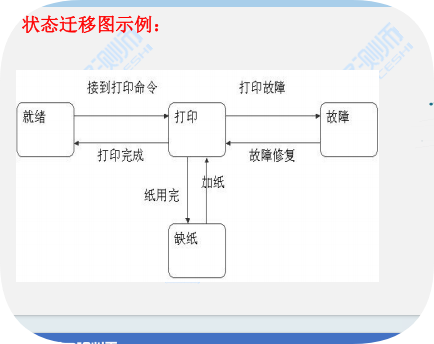

【状态迁移图】

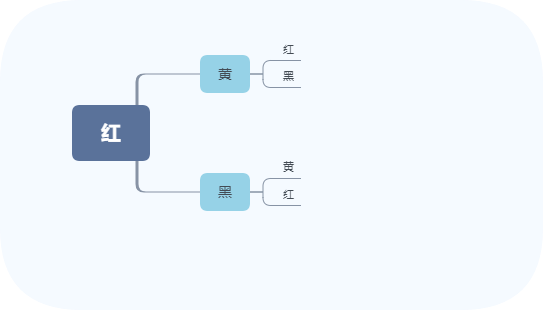

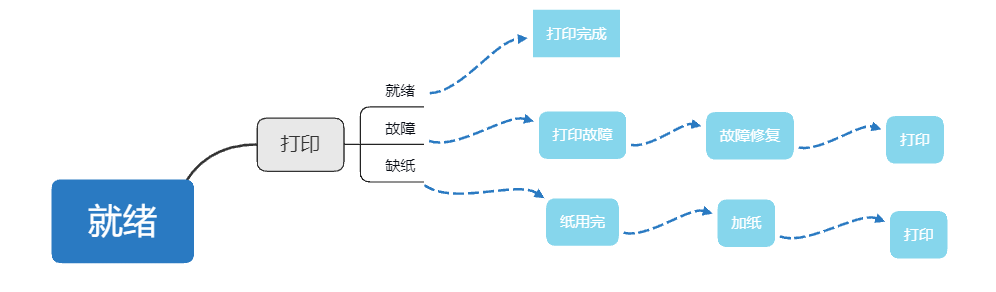

【状态迁移树】
