AD学习笔记（29）——区域规则（Room规则）

区域（Room）规则设置是针对某个区域来设置规则。为了满足设计阻抗和工艺能力的要求，需要对个别区域设置特殊的线宽走线、间距或者过孔大小等，这时可以对这个区域进行特殊规则设置，常用于各类不同Pitch间距的BGA。
放置ROOM区域

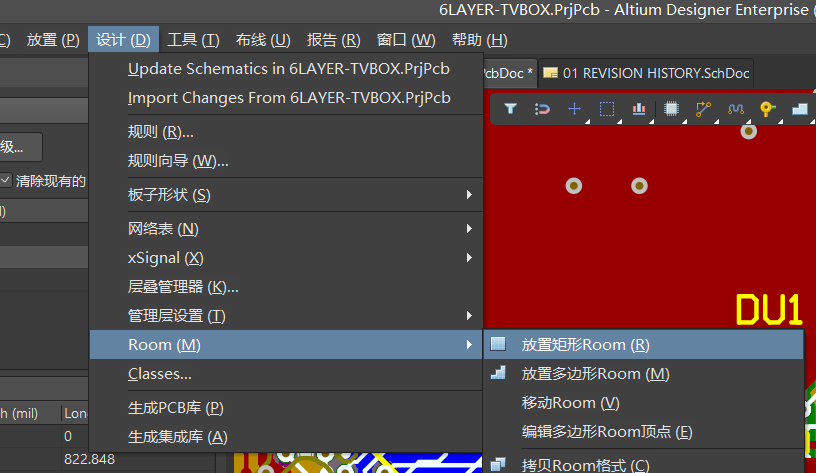

（1）在设置规则之前，执行菜单命令“设计-Room-放置矩形Room”，放置区域。

（2）在放置区域的同时按“Tab”键，可以对区域的名称和参数进行设置，放置一个名称为“RoomBGA”的区域，并选择好放置的层。

设置ROOM区域的规则
如：
区域里的间距要求3.7mil，区域外面5.1mil
区域里面的过孔要求8/16mil，区域外面10/20过孔
区域里面的线宽要求是4.3mil，区域外面是5.3mil，但是电源的线宽不能变和区域外面保持一致为10mil
（1）设置间距要求

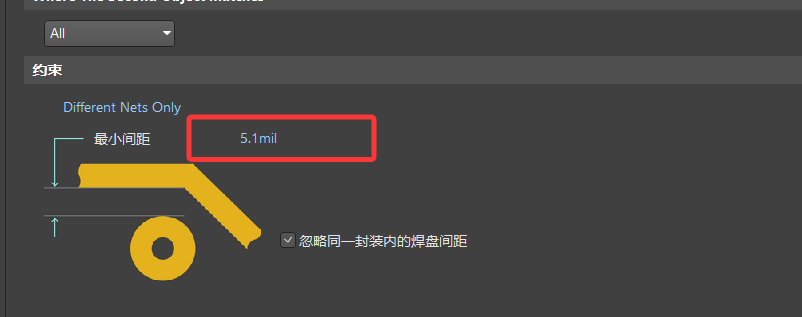

先将区域外面的间距设置为5.1mil

为room区域单独设置规则，新建规则命名为Clearance_room，选择custom query，输入withinRoom，然后选择需要创建的room区域，把间距修改成3.7mil

（2）设置过孔规则(同理)
（3）设置线宽规则

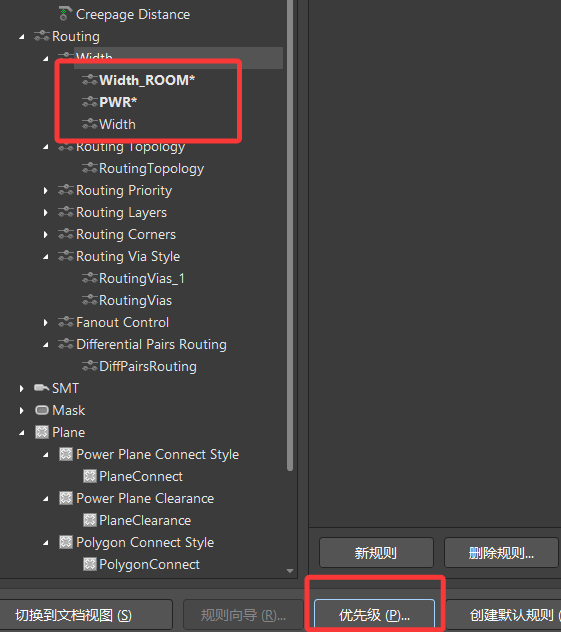

同理，需要注意的是电源网络的线宽没有发生改变，因此需要提高电源线宽的优先级
