AD学习笔记（24）——PCB常用规则（间距规则）

  电气（Electrical）规则设置是设置电路板在布线时必须遵守的规则，包括安全距离、开路、短路方面的设置。这几个参数的设置会影响到所设计PCB的生产成本、设计难度及设计的准确性。

Clearance（安全间距规则）

  用于设定导线、过孔、焊盘、敷铜填充等对象之间的安全距离。例如，Polygon Clearance 规则约束 PCB 文件中的多边形敷铜与其他对象如走线、焊盘、过孔等的安全距离。

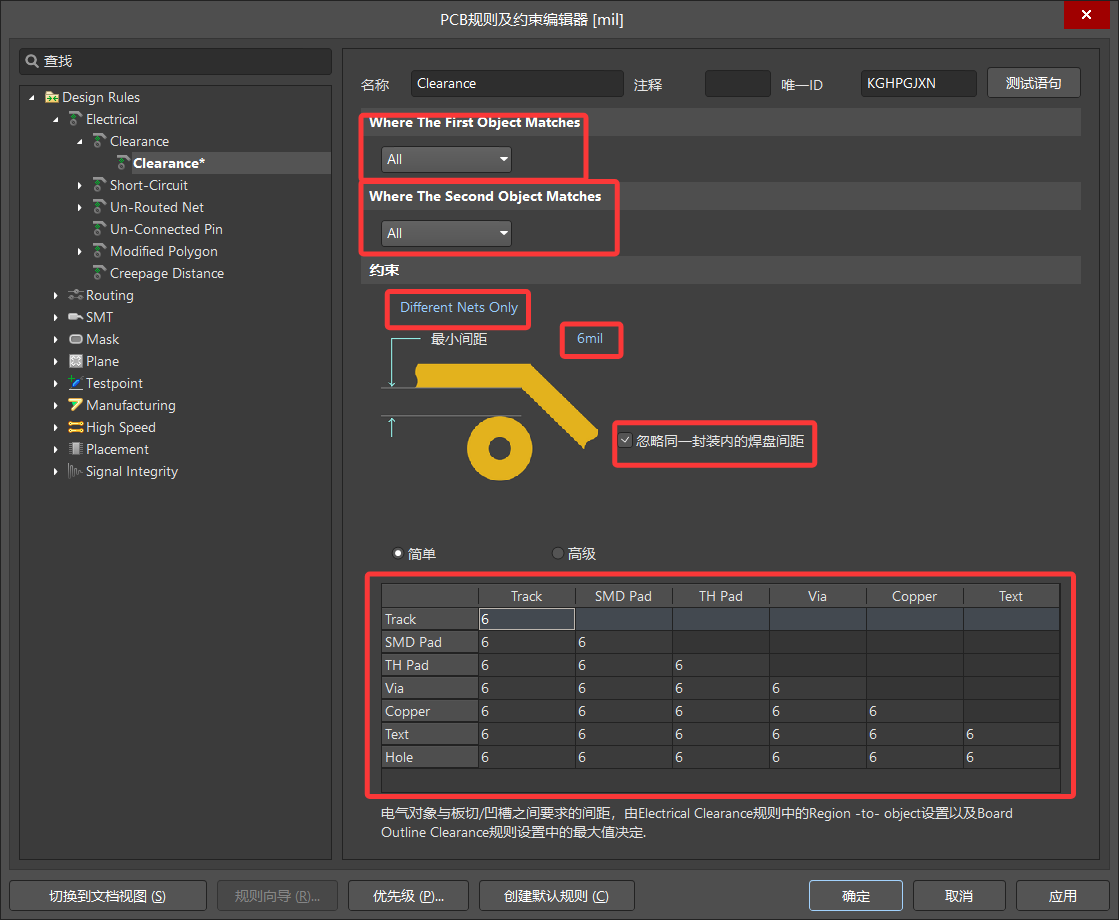

  快捷键DR进入规则设置界面，选择Electrical ——> Clearance （下图所示为常规设置）

参数介绍

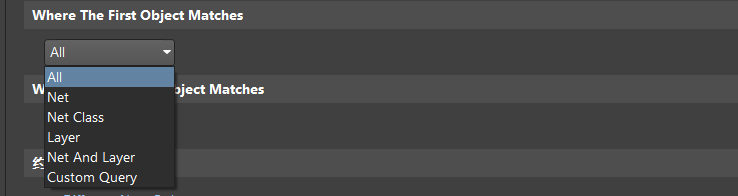

Where The First Object Matches:其中第一个匹配对象
Where The Second Object Matches:其中第二个匹配对象

可供选择的对象有Net、Net Class、Layer、Net and Layer以及custom query（自定义对象）

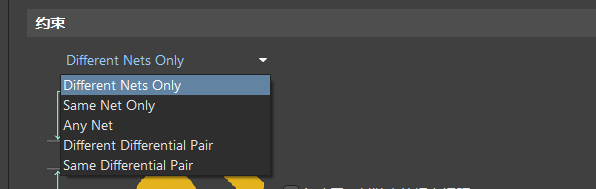

Different Nets Only：仅不同网络之间
Same Net Only：相同网络之间
Any Net：所有网络之间
Different Differential Pair：不同差分对之间
Same Differential Pair：相同差分对之间

安全间距的由来

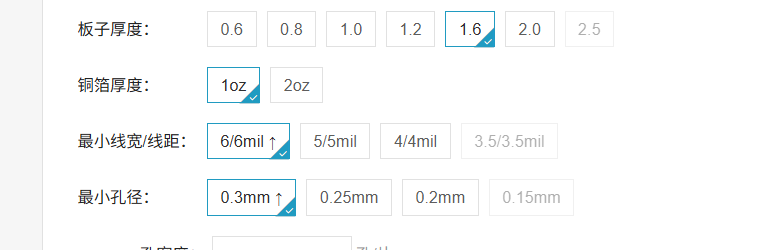

  一般是根据板厂的价格，在满足设计要求的前提下确定安全间距，一般设置为6mil（最便宜）

常用操作

  1、在设置安全间距时，一般先设置一个通用的设置，命名为all或者其他，如上述的常规设置

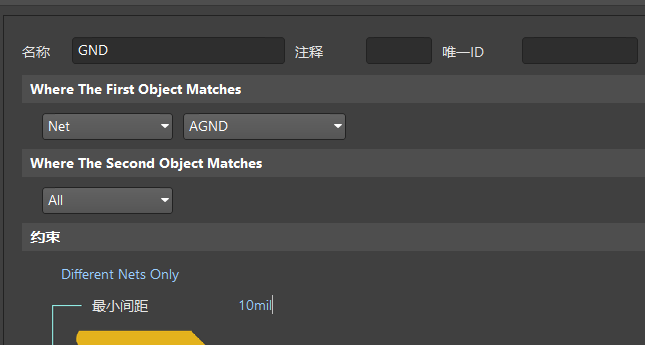

  2、在设置完成通用设置后，对有特殊需要的如GND（VCC）与其他对象的距离至少为10mill，可以创建一个新规则，并对其进行相关命名

  3、一般安全间距需要检查两次，第一次为Different Nets Only，该参数并不能检查相同网络之间的距离，因此可能会出现相同网络之间距离过近的情况
因此需要将约束切换至Same Net Only再检查一次，调整好后切换回Different Nets Only

为什么不直接选择any net呢？
猜测：相同网络之间的距离，有些时候有特殊要求，需要单独设置？

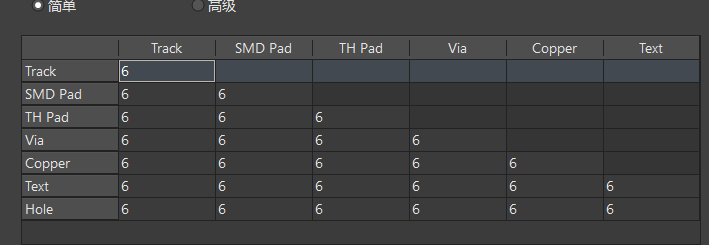

  4、规则设置中表格的数据可以进行单独修改

  5、勾选忽略同一封装内焊盘间距的原因
封装中焊盘之间的距离不满足安全规则间距，会引起报错

Short-Circuit（短路规则）

  禁止不同网络的导线直接接触。若允许短路（如电源层与地平面通过过孔连接），需手动勾选允许选项

Un-Routed Net（未布线网络）

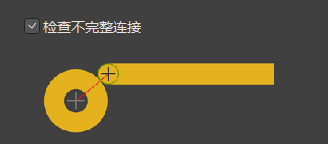

  检测未完成布线的网络，保留已布导线并显示剩余飞线，便于快速定位未连接区域（勾选，其他默认）

Un-Connected Pin（未连接引脚）

  检查元器件引脚是否完全连接，避免因遗漏导致电路失效

Modified Polygon（修改敷铜检测）

  当敷铜区域因后续设计修改（如添加过孔或调整走线）导致不完整时，触发报错提示，需重新铺铜修复

Creepage Distance（爬电距离）

  用于确保在不同电位的导电部件之间，沿绝缘材料表面的最短距离足够长，以防止因灰尘积累、湿气或绝缘老化导致的漏电、击穿或短路风险。
