示波器的使用方法（1）——普源精电RIGOL数字示波器MSO/DS2102A/2202A/2302A-S双通道100M
史上最最最详细示波器入门教学（持续更新）建议收藏
视频链接：https://www.bilibili.com/video/BV1HV4y1d7vQ?spm_id_from=333.788.videopod.episodes&vd_source=a451c5e0ae7a061c4759a6ec21a4308c
示波器的使用方法
显示屏常见信息的含义
- 垂直刻度
每一格的电压值如图中为五格，说明该方波信号最大电压差值为2500mv - 水平刻度
- 采样率
每秒采集500w个点 - 存储深度
示波器采集一次采集点的个数，当前示波器采集一次采集的个数为10k - 通道0电平
通道0电平所在的位置为0V - 触发电平
使示波器进行扫描的信号，一般示波器的触发电平处于自动打开的状态 - 采样点
示波器让波形停留的时刻，采样点左边为预采样，采样点右边为延迟采样 - 触发电平的电压值
- 示波器的时间
设置示波器的时间和语言
点击示波器的Default Setup（辅助按钮）可以进行语言和时间的调整
示波器语言的调整

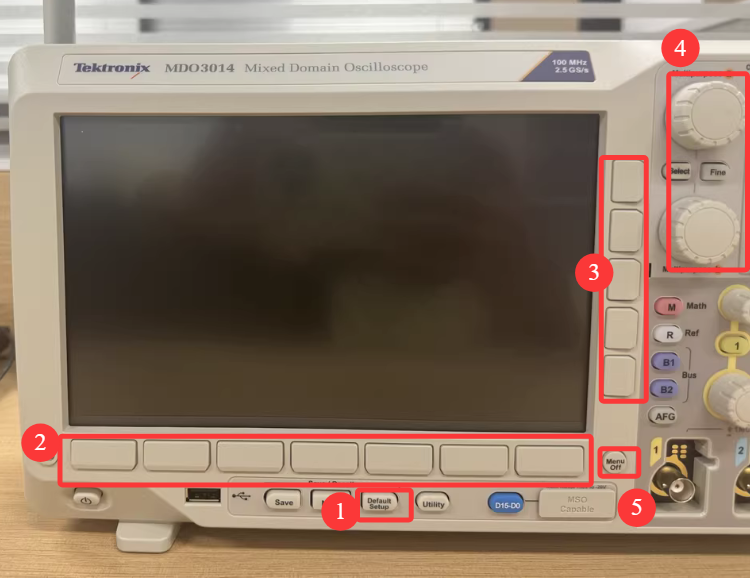

打开default setup进入设置界面 ——> 在②所在区域选中相应的功能 ——>使用④多功能旋钮A进行调整 ——>按下⑤键menu off退出设置
示波器时间的调整
点击示波器的Default Setup（辅助按钮）可以进行语言和时间的调整
打开default setup进入设置界面 ——> 在②所在区域选中相应的功能 ——>在区域③选择需要调整的部分 ——> 选中后利用④多功能旋钮A、B进行调整 ——> 设置好后按下⑤键menu off退出设置
屏幕旁边的测试键和功能键
①区域是测试键
点击menu键便会显示水平方向上（时间）可以测量的值，点击相应的按钮就可以将测量值显示到屏幕上
再次点击menu键就会切换到垂直方向上（电压）可以测量的值，同样按下相应的按钮，对应的数值就会显示到屏幕上
②区域是功能键
对应的是不同设置时不同的菜单按键如：

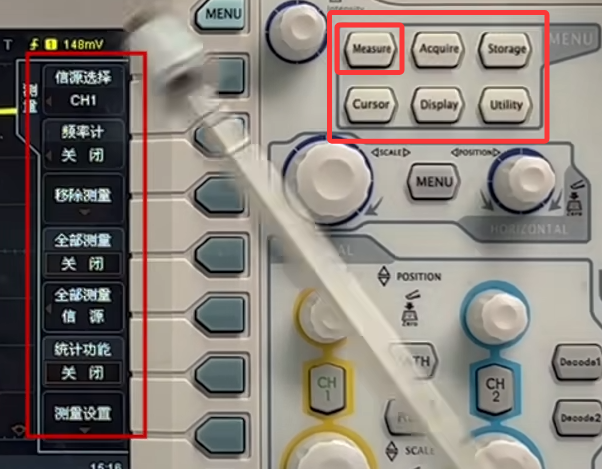

选择测量messure时区域②显示的就是测量相关的菜单

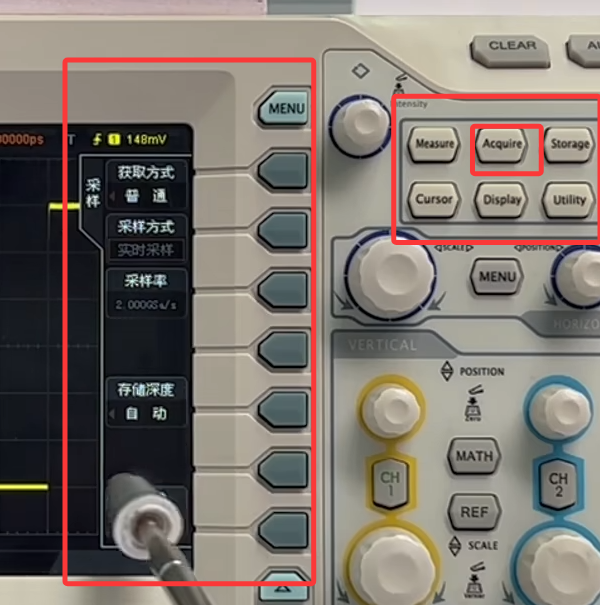

选择采样acquire时区域②显示的就是采样相关的菜单

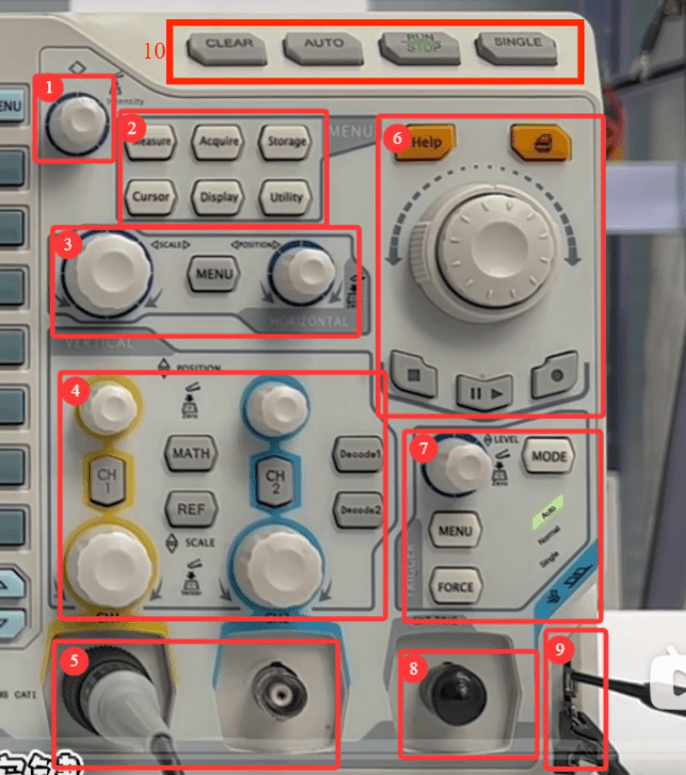

示波器旋钮介绍
①多功能旋钮
在没有相关设置时转动多功能旋钮可以调节波形亮度，
在进行相关设置的选择时，可以通过旋转多功能旋钮选择相应设置，在通过按下多功能旋钮确定设置
②功能按键区
messure测量功能
Acquire采样功能
Storage存储功能：选择Storage在屏幕中会出现一个默认设置，可以对示波器的设置进行清零
cursor光标功能：可以通过光标来测量周期等等，转动多功能旋钮来移动光标，按一次多功能旋钮切换第二条光标，按两次多功能旋钮启动光标联动模式（两条光标一起移动）
display显示功能：调整显示样式（如显示类型、网格亮度、波形亮度等等）
utility辅助功能：语言、通过测试、波形录制、系统、自校正等等
③水平控制调节按钮
大的旋钮：水平时基调节旋钮
小的旋钮：水平位移调节旋钮：顺时针转动波形向右移动，逆时针转动波形向左移动（改变触发点的位置），按动之后触发点回到中间的位置。
中间按钮：水平控制按钮的菜单，可以进行延迟扫描的打开和关闭、时基的选择、挡位调节等等
打开延迟扫描后可以对波形进行一些细节的观察，会用到导航旋钮
**④垂直控制调节按钮
大的旋钮：垂直挡位调节旋钮
小的旋钮：垂直位移调节旋钮（零电平位置调节旋钮）
中间按钮：垂直控制按钮的菜单：混合方式、带宽限制、探头比、输入阻抗、反相、幅度挡位、单位等等
MATH：数学计算按键，可以选择相应的数学计算如A+B、A-B、A×B、A÷B、FFT、数字滤波、逻辑运算、高级运算
REF：参考波形设置按键：按下会弹出参考波形设置菜单，选择通道、颜色、信源等等
decode1/2：总线设置按键
⑤信号接口
⑥导航旋钮
下面的3个按键时波形录制的相关按键
help：内置帮助键，按下help键，再按下需要知道按键功能的按键，就会在屏幕上显示该按键的功能
打印按键
⑦触发电平调节区
触发电平调节旋钮：按下之后触发电平回到零电平位置
menu：选择触发类型（如方波就选择边沿触发）、触发方式（自动触发[周期类信号等等]、普通触发[低重复性的信号]、单次触发[瞬时信号]
force：强制触发按键
mode：触发模式选择按键
⑧外部触发接口
⑨探头补偿信号接口以及接地
补偿信号一般是方波
⑩clear（清除按键）、auto（自动设置按键）、start/stop（开启和停止按键）、single（单次触发按键）
按下help键，在按下auto键，在屏幕上就会显示自动设置的参数
注意按下stop后，再按下clear才能成功清除
波形调节和异常信号的捕获
波形调节
水平控制区
垂直控制区
触发电平控制区
tip：触发电平穿过信号波形的时候，波形才能稳定显示在屏幕上
异常信号捕获
示波器
探头
demo板
USB线
demo板上有一个异常的信号需要测量
给示波器接上探头，把USB线接在示波器上（电源键旁边就是USB接口）给demo板供电
将示波器探头接入到异常信号，把鳄鱼夹接地
连接好后，按下auto键，捕获信号波形，调整好波形后（一般不需要调整）

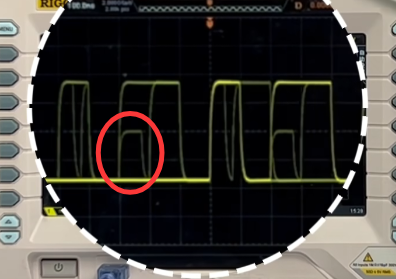

发现在这个接入的信号波形中，有一些异常的矮的脉冲信号，同时波形也没有稳定的显示在示波器的屏幕上，而是有部分波形重叠，而且还有不断刷新的部分
怎么捕获这个相对矮的异常信号？
思路：通过波形录制回放功能或者余晖功能来找到这些异常信号，并去进行相应的测量，测量到异常信号的数据之后，可以通过相应的触发方式来进行一个稳定的触发
波形录制回放功能
打开utility辅助功能按键，找到并打开波形录制，按下mode切换录制，按下多功能旋钮进行确定
选择好后进行录制的设置如帧数等等，按下操作开始进行波形录制，录制完成后，导航键下面的停止录制按键会亮起红灯，此时完成一次录制
按下mode切换成回放，可以切换回放模式（循环或者单次），播放过程通常较快，可以通过转动导航旋钮对每一帧进行具体观察，找到异常信号后

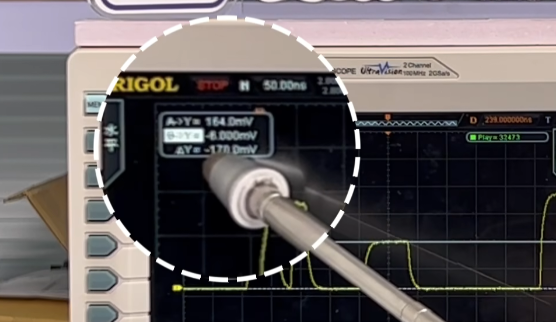

选择cursor（光标），mode切换成手动，把显示模式切换成Y来测量异常信号电压，
通过多功能旋钮来控制两条光标，此时可以确定异常脉冲信号电压值的大小，最后关闭光标
tip：帧数随着存储深度的变化而变化
使用波形录制捕获异常信号时，可能无法刚好录制到异常信号，可以选择多次录制
余晖功能（通过余晖时间捕获异常信号）
按下display（显示功能按键），在菜单中找到余晖时间，切换余晖时间为无限
此时可以很好的观察到异常脉冲信号
打开cursor光标对异常信号进行测量（170mv左右）
最后将余晖时间调整回最小
测量到异常信号的电压之后，打开触发控制菜单
因为异常信号为脉冲信号，将触发类型切换为欠幅脉冲、脉冲极性切换成正脉冲

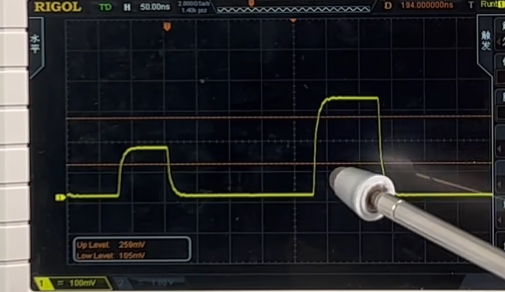

最后可以按下垂直窗来调节两条触发电平的位置（或者按下触发电平调节旋钮）
触发电平设置在异常信号的高电平两端
示波器线缆选择与接线注意事项

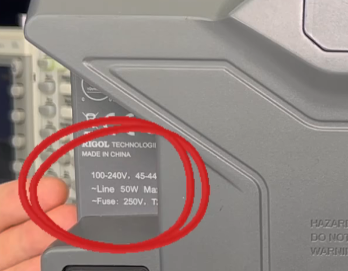

电源线
避免热插拔，在仪器关机状态下切断电源线
探头（通常采用BNC接口，扭入式）
检查示波器与探头是否匹配以及是否满足测量需要

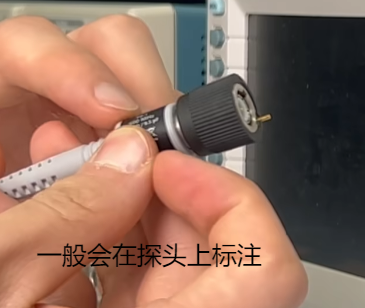

tip：将示波器上的参数与探头标注的特性参数匹配起来
在测量被测点时需要确定
被测点的电压范围
信号类型
相对地等信息
测试小尺寸元件（贴片电容或者电阻等等）时建议使用探针进行测试（取下探头帽取下，随后安装接地弹簧）
注意：请勿将探头连接到高电压电源或者高电流电路（需要选择合适的电压探头和电流探头）

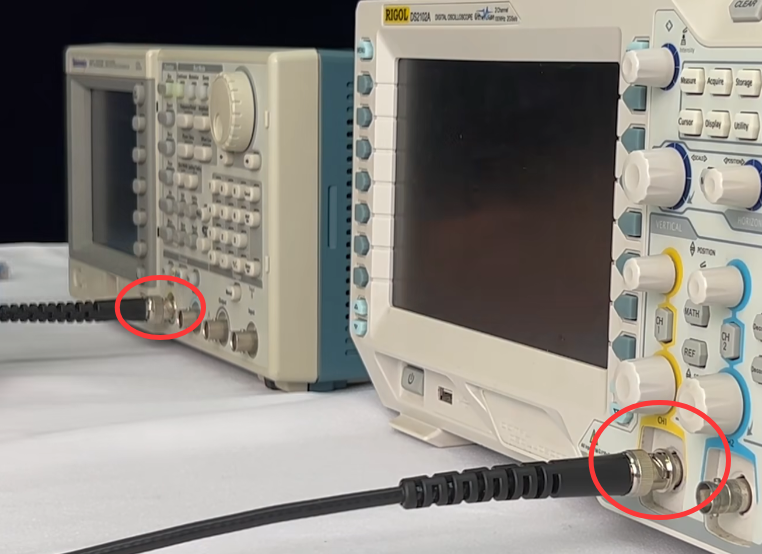

BNC连接线：用于信号的传输（信号源和示波器的连接）
在连接好后注意一定要打开示波器，如果示波器处于关闭状态，用信号源输出信号会导致信号源电路损坏
同时会导致示波器的保护电路不起作用，导致电路可能会因过高的电流而损坏
测量完成后先关闭信号源的输出

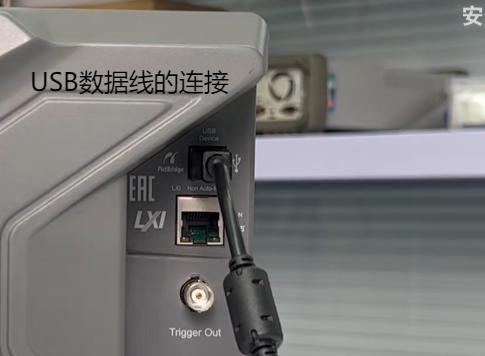

USB数据线（程控线）：通过它将示波器和电脑连接起来进行数据的传输和存储
电脑上位机软件对示波器的程控
连接好后，打开软件建立连接
启动示波器程控接口软件之后选择正确的连接端口、设备型号、通讯协议等参数
建立示波器和电脑的数据连接

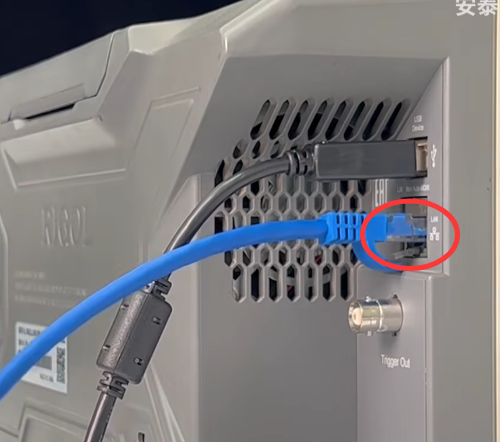

网线：将电脑于示波器进行连接-程控示波器
同信号不同时刻与多信号同一时刻波形对比
同信号不同时刻
存储、调用法
将当前屏幕上的波形进行存储，然后再调出来和后面的波形进行对比
需要一个U盘，将U盘插入到示波器的USB接口处，示波器显示USB设备插入，表示接入成功
在功能按键区找到storage（存储功能按键），选择存储类型（波形存储）按下多功能按键
按下之后进行保存，按下保存找U盘，在U盘中新建文件（保存的时候示波器会自动停止波形的捕获）
保存完成之后，按下start/stop键再次进行波形的捕获
当再次需要保存波形时，同样的操作再次进行波形存储
进行多次保存之后，可以将波形调出（在storage菜单中）进行对比、分析
设置参考波形
将当前屏幕上的波形设置为参考波形
在垂直控制区按下REF（参考波形按键）按下后会弹出相应的菜单，可以进行颜色的选择，之后进行信源选择，最后按下保存，就可以将当前屏幕上的波形作为参考波形固定在屏幕上
按下menu退出后，便可以进行波形对比
对比完成之后如果不需要参考波形了，就可以按下clear键进行清除
也可以对参考波形进行保存，后续也可以导入导出（REF按键）
屏幕上只有一条显示波形的时候，说明当前波形与参考波形完全吻合
数据存储法
将当前的波形进行数据存储
storage，存储类型选择CSV存储，然后进行相应的设置如参数保存设置为开等等，最后对当前波形数据进行保存
然后可以将U盘连接到电脑上（一般时excel）进行观察
不同信号同时刻
使用cursor（光标），通过选择选择显示模式（X、Y、X-Y），来进行对比
使用数学运算法
在垂直功能区找到MATH按键对两个波形进行A-B的操作来进行对比观察
