AD学习笔记（15）——飞线的选中、打开及关闭操作

  鼠线又叫飞线，指两点间表示连接关系的线。鼠线有利于理清信号的流向，有逻辑地进行布线操作。

在进行PCB布线时，可以选择性地对某类网络或某个网络的鼠线进行打开与关闭。

核心操作：

  飞线选中：Alt+左上角滑动

  快捷键N ：可以针对性的隐藏或者显示

操作示例：

1、显示有关网络的飞线

  （1）先把所有飞线隐藏（点击N->隐藏连接->全部）

    

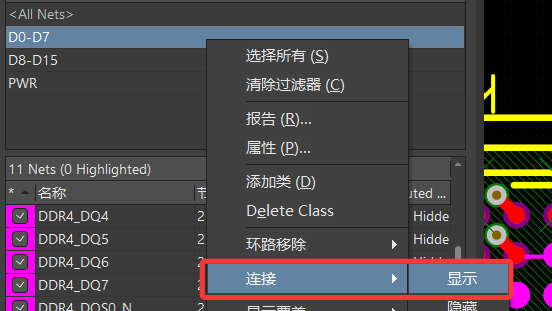

  （2）在PCB界面选择需要显示的网络如【D0-D7】，点击连接->显示

    

2、显示有关器件的飞线

  （1）先把所有飞线隐藏（点击N->隐藏连接->全部）

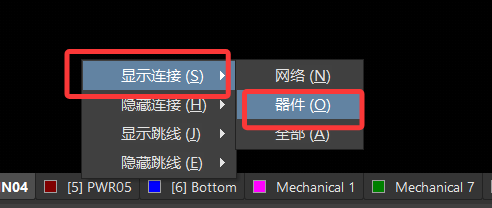

  （2）点击N->显示连接->器件，然后点击相应的器件

    

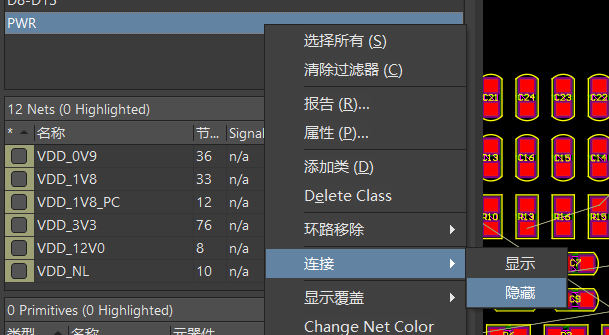

  （3）最后还可以把POWER隐藏

    

拖动多管教器件飞线不显示解决方法：

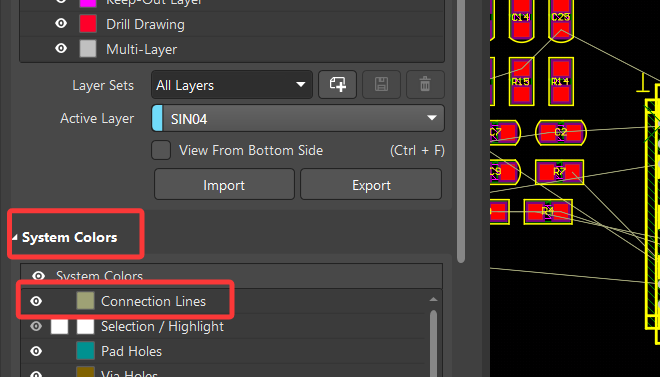

  （1）检查鼠线显示层是否被打开：按快捷键“L”，检查system color界面中的“Connection Lines”选项是否勾选，如果没有勾选请勾选。

    

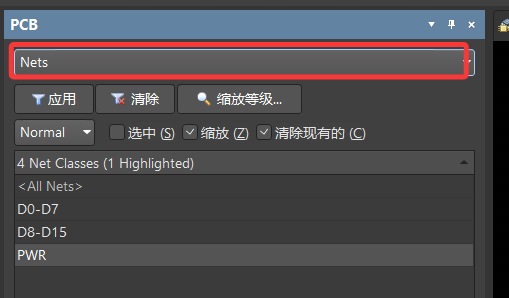

  （2）在PCB对象编辑窗口中，请选择“Nets”，不要选择“From-To Editor”或者其他

    

  （3）在拖动器件的时候按下“N”

在拖动器件的时候按下“N”可以关闭飞线显示，因此需要检查 

  （4） 针对管脚数量多的，我们需要去设置中更改显示限制

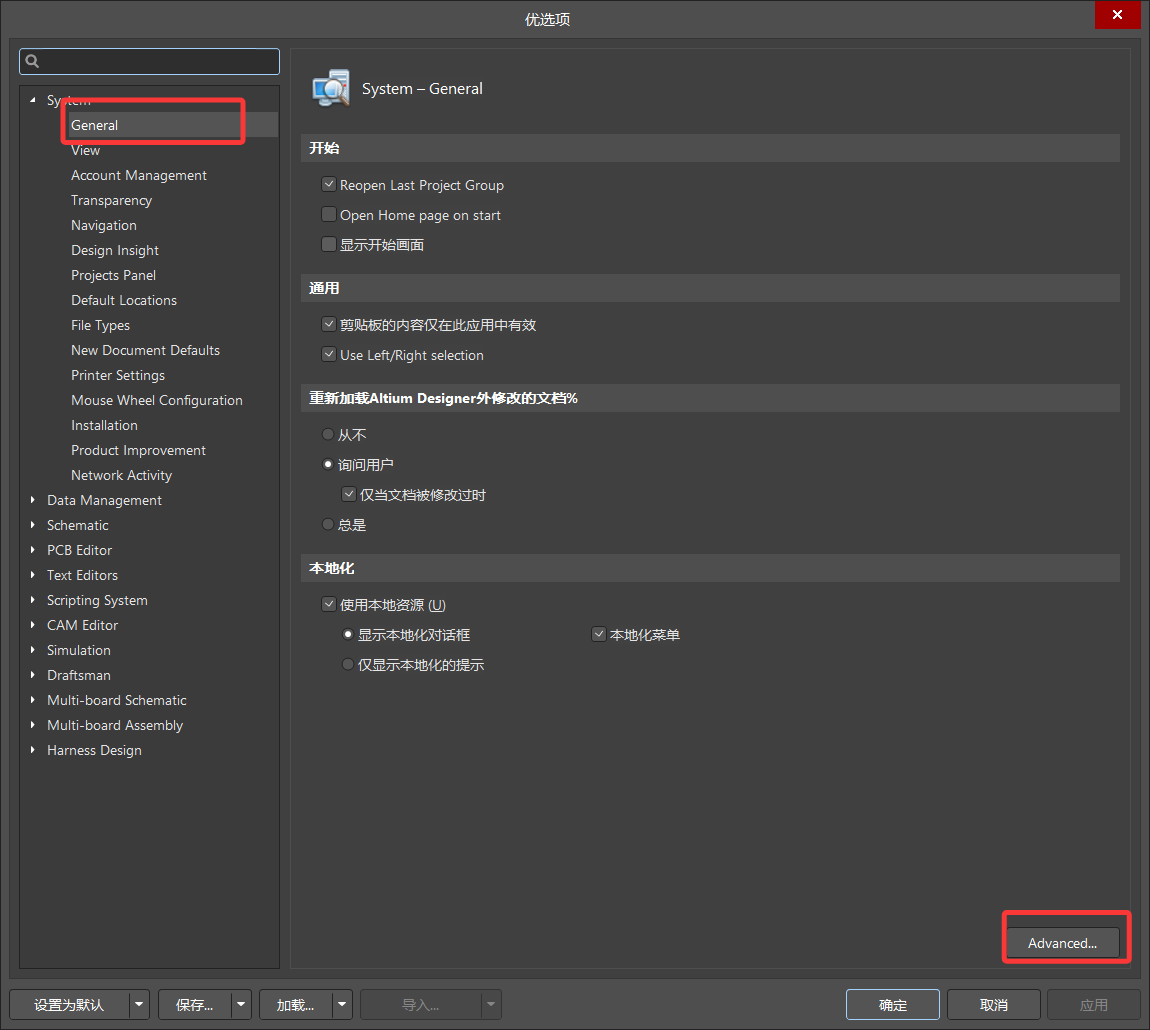

打开设置->system->general->右下角advanced

  

找到PCB.ComponentDrag.ConnectionLimit，将50改为5000即可
