AD学习笔记（14）——Class介绍与Class的创建

  在AD中，class（类）是一种强大的管理工具，用于将具有相似特性或功能的对象（如网络、元件、过孔等）分组

以便进行统一管理和操作。

Class的基本概念

  Class是AD中用于组织和管理设计元素的逻辑分组，可包含以下对象类型:

    网络类（Net Class）：将多个网络（如电源网络VCC、GND）归为一组

    元件类（Component Class）：将同类元件（如所有电阻、IC）归为一组

    焊盘类（Pad Class）、过孔类（Via Class） 等

  作用：

    简化规则设置：对Class应用规则（如走线宽度、间距），无需逐个设置。

      如：为 Power Nets 类设置更宽的走线（如20mil）。

        路径：Design → Rules → Routing → Width → 右键 New Rule。

        设置 Scope 为 Net Class，选择 Power Nets，设置宽度值。

    批量操作：快速选择、移动或修改Class中的所有对象。

    提高可读性：清晰展示设计结构，便于团队协作。 

创建Class的步骤

  以下以网络类（Net Class） 和元件类（Component Class） 为例，介绍创建方法：

    1. 创建网络类（Net Class）

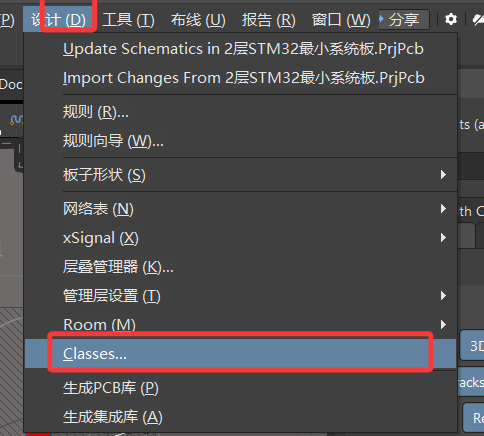

      打开PCB文件，点击菜单栏 Design → Classes。（快捷键DC）

          

      在弹出的 PCB Class 对话框中，选择 Nets 选项卡

          

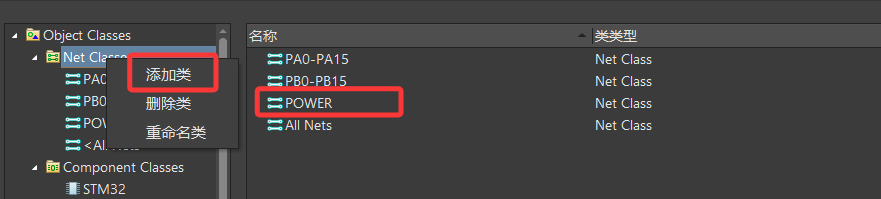

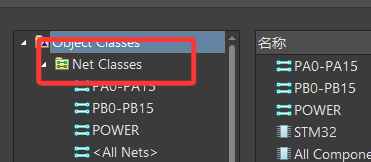

      右键点击 Net Classes，选择 New Class，命名为 POWER

         

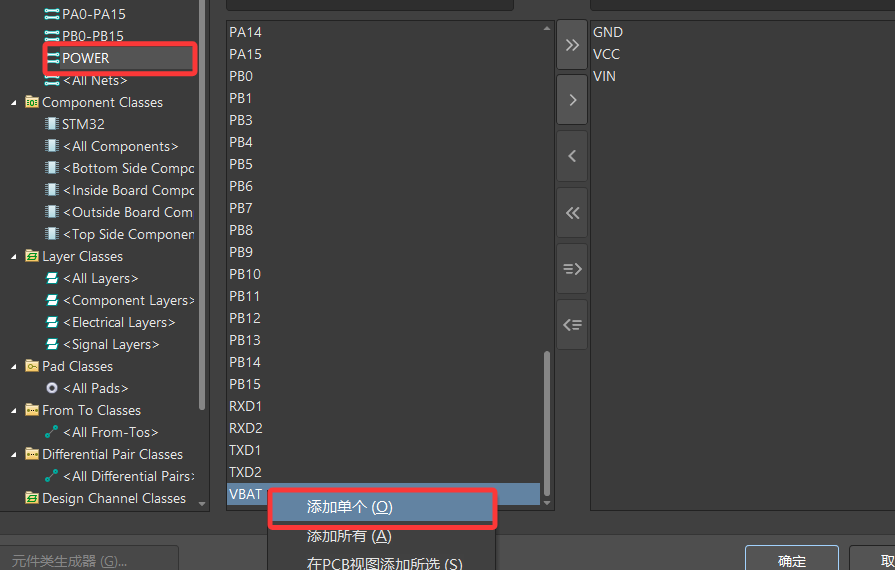

      单击创建的class，在弹出的 Choose Nets 对话框中，勾选所有电源网络（如VCC、3.3V），点击 OK

         

      点击 Apply 保存设置

    2. 创建元件类（Component Class）

      打开PCB文件，点击 Design → Classes。

      选择 Components 选项卡。

      右键点击 Component Classes，选择 New Class，命名为 SMD Resistors。

      点击 Add，在PCB中逐个选择SMD电阻，或通过筛选器批量选择。

      点击 Apply 保存设置。

注意事项

  命名规范：Class名称应简洁明了（如Power_Nets、Digital_ICs）

  避免重复：一个对象可同时属于多个Class，但需避免逻辑冲突。

  同步更新：若元件或网络名称变更，需手动更新Class成员。

  导入/导出：通过 PCB Class 对话框的 **Import/Export> ** 功能可共享Class设置。

Net及Net Class的颜色管理

  为了方便识别信号走线，常常对网络类或者某单个网络进行颜色设置这样可以很方便

地理清信号流向和识别网络。

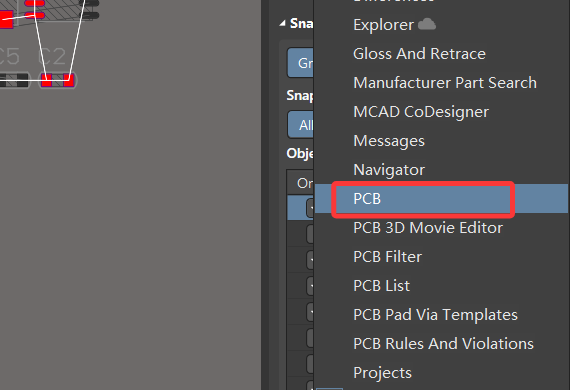

（1）在AD界面右下角点击Panels，选择PCB选项

  

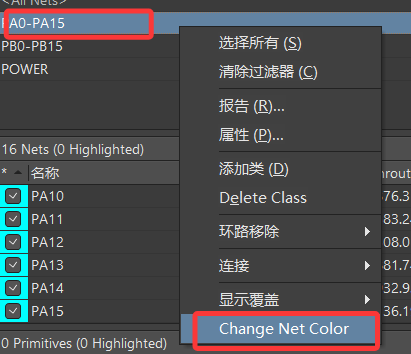

（2）鼠标右键单击需要修改颜色的网络，选择change net color

  

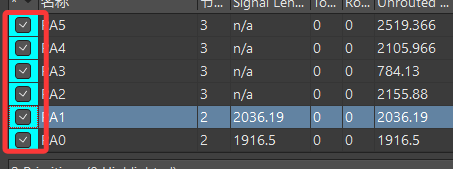

（3）在弹出的界面选择一种颜色（青色），设置完成后需要在PCB界面将网络的勾选

  

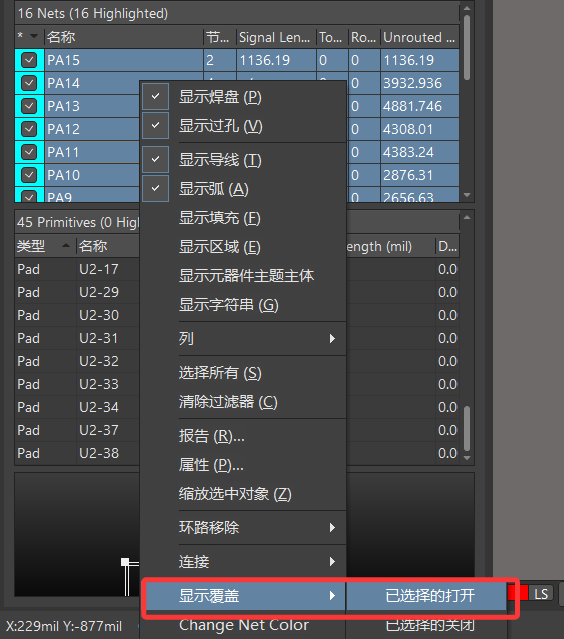

选择所有，然后选择显示覆盖->已选择打开即可快速勾选全部

  

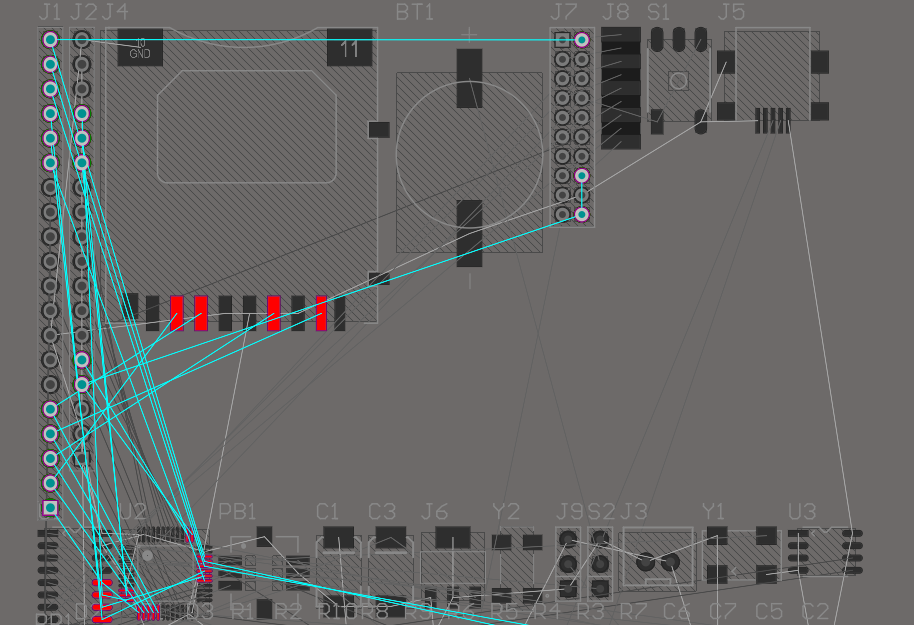

（4）最后达到的效果如下图：

  

  在PCB设计时，Altium Designer设置了一个总体颜色显示的开关，就是键盘上的功

能键“F5”如果按照上述步骤设置后没有颜色显示，可以按“F5”键，进行开关切换。
