AD学习笔记（11）——原理图与PCB的交互设置

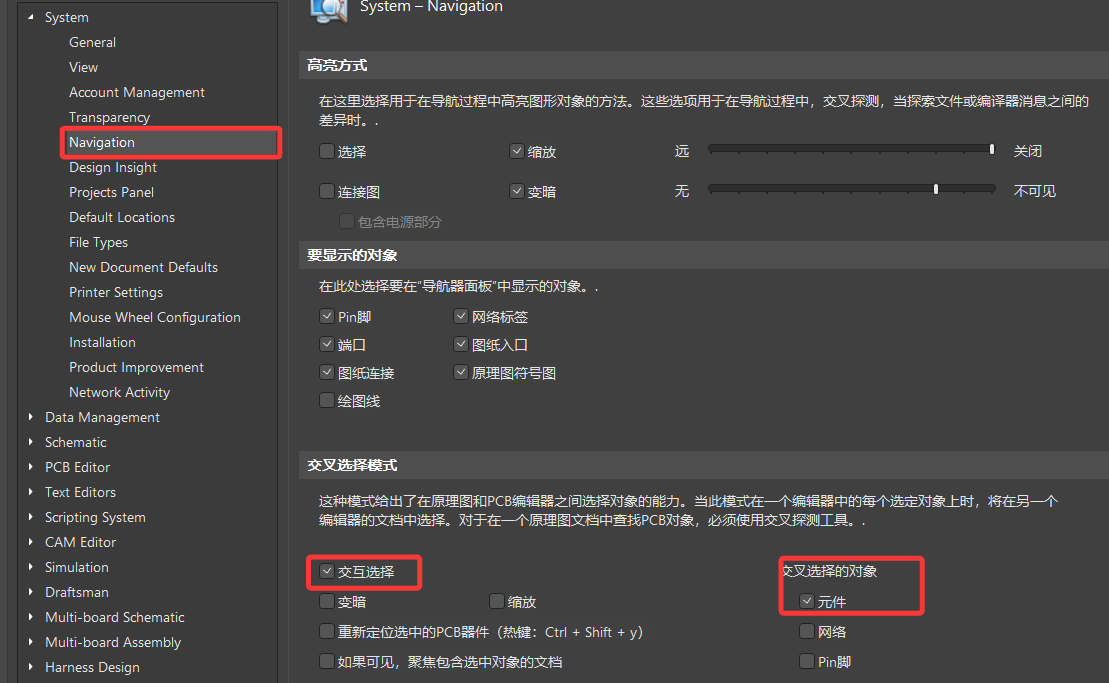

  为了方便元件的找寻，需要把原理图与PCB对应起来，使两者之间能相互映射，简称交互。

利用交互式布局可以比较快速地定位元件，从而缩短设计时间，提高工作效率。

  下面介绍两种常见的交互命令

（1）器件快速摆放快捷键：TOL

布局初期结合元件的交互，方便地把一堆杂乱的元件按模块分开并摆放在一定的区域内。

在原理图中框选模块所属的元件，切换到PCB中，使用快捷键TOL，框出一个矩形，原理图中对应的元件就会摆放到该区域

（2）快捷键:TC

定位网络、器件以及管脚等

在原理图或者PCB中，选中网络、元件或者管脚
使用快捷键TC，在PCB或者原理图中对应的部分就会高亮
