AD学习笔记（10）——3W规则、20H规则和五五规则

文章转载至：

PCB业界中常说的3W规则、20H规则和五五规则
(出处: PCB联盟网)

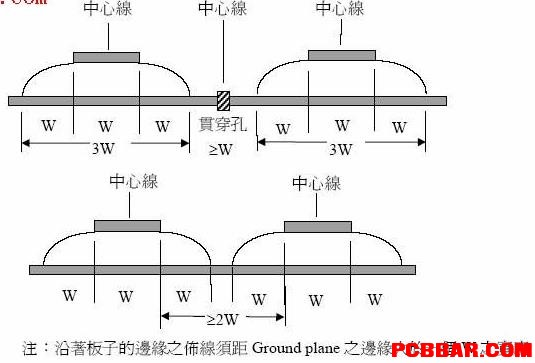

3W规则

  这里3W是线与线之间的距离保持3倍线宽。你说3H也可以。但是这里H指的是线宽度。不是介质厚度。

为了减少线间串扰，应保证线间距足够大，如果线中心距不少于3倍线宽时，则可保持70%的线间电场不互

相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W规则。

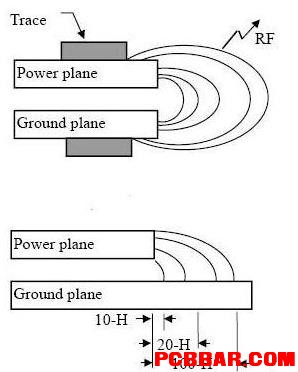

20H规则

  20H规则是指要确保电源平面的边缘要比0V平面边缘至少缩入相当于两个平面间层距的20倍。是指电源层相对地

层内缩20H的距离，当然也是为抑制边缘辐射效应。在板的边缘会向外辐射电磁干扰。将电源层内缩，使得电场只在

接地层的范围内传导。以一个H（电源和地之间的介质厚度）为单位，若内缩20H则可以将70%的电场限制在接地层边

沿内；内缩100H则可以将98%的电场限制在内。

五五规则

  印制板层数选择规则，即时钟频率到5MHz或脉冲上升时间小于5ns，则PCB板须采用多层板，这是一般的规则，

有的时候出于成本等因素的考虑，采用双层板结构时，这种情况下，最好将印制板的一面做为一个完整的地平面层
