AD学习笔记（8）——固定孔的放置

  对于导入型板框，其有实物结构模型，固定孔的位置及大小已经定义好，只能严格按照要求的位置和大小精准地放置。对于开发板，因为不需要考虑有

外壳，只需PCBA即可，对于固定孔的位置及大小要求不那么严格，一般按照常规进行设置即可。

常规：在PCBA板四个角放置4个固定孔，距离板边3-5mil即可

                         

  放置固定孔有两种方式

（1）直接在PCB板上打孔即可

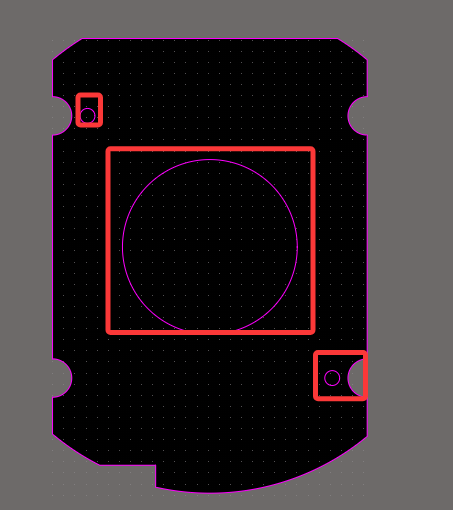

在俯视图和顶视图确认固定孔的位置
复制固定孔的位置至mechanical 1层，

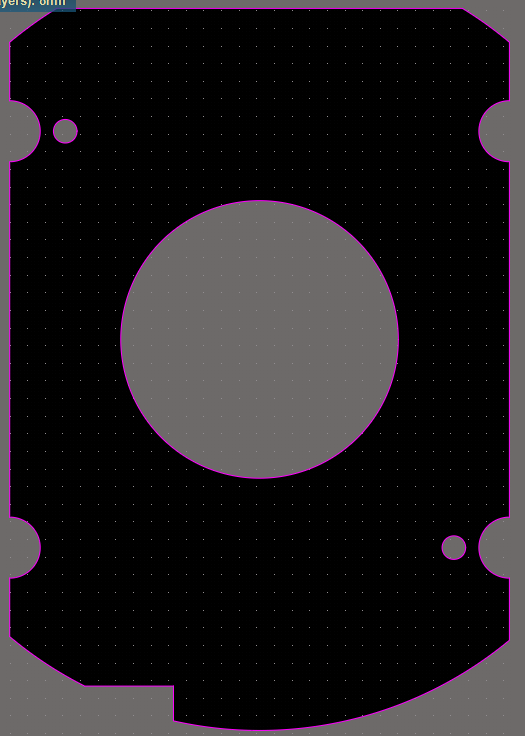

选中固定孔部分，快捷键TVB完成打孔

（2）放置焊盘完成打孔

在top layer层放置焊盘（快捷键PP）
点击固定孔位置确定确定固定孔位置和大小信息（Radius）

点击焊盘修改焊盘属性
layer -> Multi-layer
X/Y轴 -> 改成对应信息

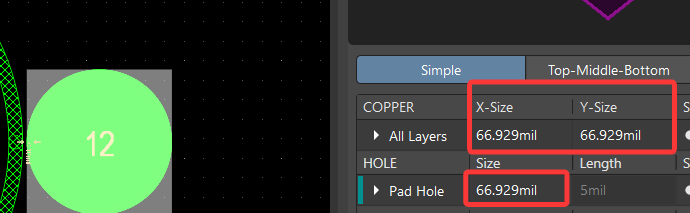

Pad Stack —> 修改成对应的焊盘大小 （注意需要填直径）
其余位置复制即可



（3）补充：

钻孔根据实际选择金属或者非金属

如图所示显示短路怎么办

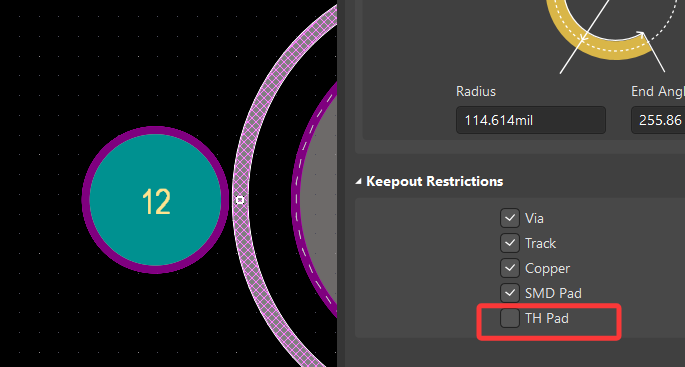

选择Keep-Out layer层的边框，将TH Pad取消勾选即可
