AD学习笔记（6）——异性板框的设置（DXF结构导入与板框自定义）

  很多消费类板卡的结构都是异形的，由专业的CAD结构工程师对其进行精准的设计，PCB布线工程师可以根据结构工程师提供的2D图（DWG或DXF格式）

进行精准的导入操作，在PCB中定义板型结构。同时，对于一些工控板或者开发板，往往板框都是一个规则的圆形或者矩形，这类型的板框，可以通过手工

进行绘制并定义。

（1）DFX结构导入

  a.找到对应的dfx文件

  

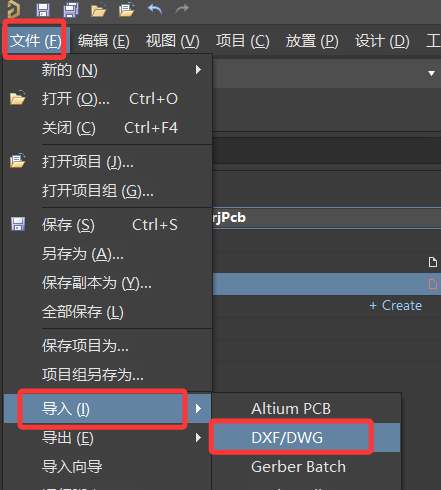

  b.在AD中点击文件->导入->DXF/DWG，选择对应的文件

  

有时候导入结构图纸（DXF）格式会不成功，
原因有很多，不过大都可以采用如下方法解决：
新建一个DWG格式的CAD文件，把原来DWG格式的内容
全部复制粘贴到新的DWG格式中，另存为2004低版本dxf文件
然后按照后面一样的处理方法，就可以把结构信息导入PCB文件中,

  c.

1、选择导入的对象为单个物体
2、选择CAD文档中的模型
3、输入导入到PCB文件上的默认线宽
4、单位选择（一般CAD图纸习惯用MM做单位，所以一般选MM）
5、CAD图纸上0.O坐标对应PCB上的坐标，也可点Select指定。
6、CAD图纸上对应的层名字
7、选择PCB上对应的层名字(一般选择先选择一个层mechanical 2，后续在进行修改）

  

（2）定义板框

  a.调整图形位置：切换至mechanical 2，选中框选导入图形，使用快捷键ms，选择移动基点进行移动

      

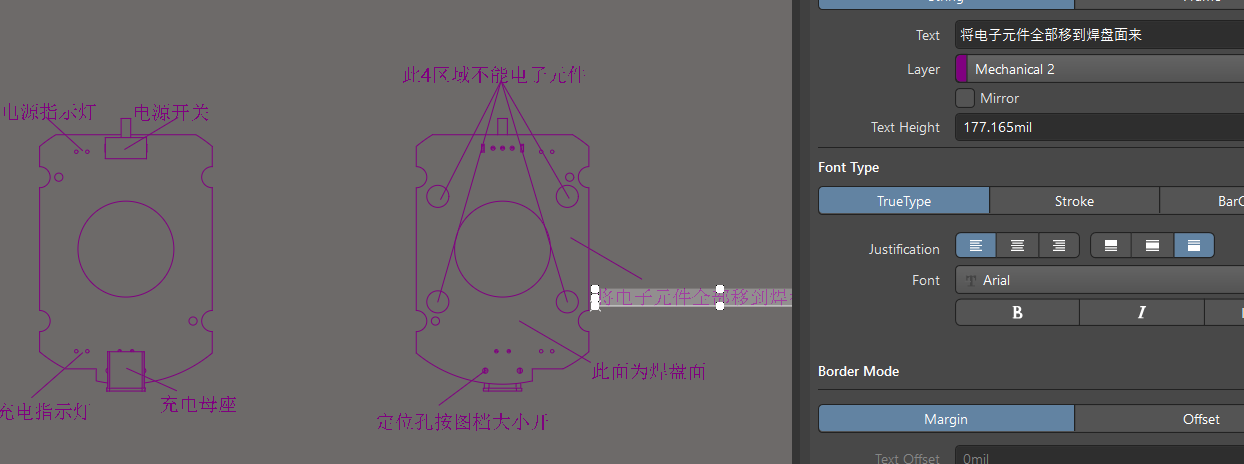

  b.把文字格式进行修改，选中文字，在侧边栏将文字格式改成TrueTpye，另外需要删除多余的信息，板框定义只需要顶视图俯视图,

       

  c.

  比对顶视图和俯视图，

  确保二者大小是相同的，选中俯视图，将俯视图改成mechanical 13层，

  选中俯视图按ms选择一个移动基点（利用Shift+E抓取顶点），X镜像，判断顶视图和俯视图是否重合。

      

  d.切换mechanical 13，选中边框Ctrl+c复制，切换至mechanical 1层，快捷键ea复制到当前层，选中边框，快捷键dsd，设置PCB板框
