AD学习笔记（5）——AD软件中可视栅格 捕捉栅格 电气栅格的功能和设置详解

1、AD系统共有3种栅格：可视栅格、电气栅格、捕捉栅格。

  （1）可视栅格：在SCH 、PCB编辑中，可看到的栅格。可视摆放的零件整齐对齐。

  （2）电气栅格：

    如果设定值是30mil，按下鼠标左键，如果鼠标的光标离电气对象、焊盘、过孔、零件引脚、铜箔导线的距离在30mil范围之内时，光标就自动的跳到电气对象的中心上，以方便对电气对象进行操作（选择电气对象、放置零

  件、放置电气对象、放置走线、移动电气对象等等），电气栅格设置的尺寸大，光标捕捉电气对象的范围就大，如果设置过大，就会错误的捕捉到比较远的电气对象上。

    电气栅格工作时捕获栅格不工作，系统会·自动选择和切换捕获栅格和电气栅格。当光标准确的跳到电气对象上时，光标变成一个白色的八边形。此时就可以对电气对象进行操作了：移动、编辑。

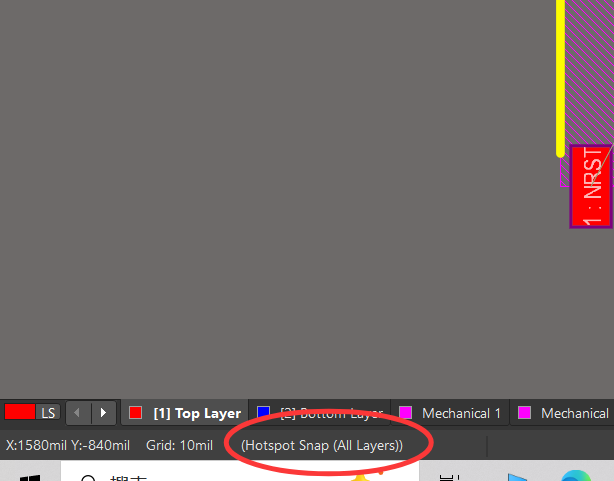

    启动和关闭电气栅格的快捷键：shift+E，在按下shift+E之后左下角是有Hotspot Snap的字样的，连续按下切换不同的吸附模式（不吸附、吸附到所有层、吸附到当前层）。在AD屏幕的底部左侧都有显示。在 

  PCB布线时按住CTRL键，可临时关闭电气栅格。电气栅格是看不到的。

                                

  （3）捕获栅格（Snap）：如果设定值是10mil，鼠标的光标拖动零件引脚，距离可视栅格在10mil范围之内时，零件引脚自动的准确跳到附近可视栅格上，捕获栅格也叫跳转栅格，捕获栅格是看不到的。

4、改变PCB栅格：

  在PCB板中，英文菜单中是snap（捕获栅格），中文菜单是：跳转栅格。 作用是保证零件的引脚对准到附近的可视栅格上。当零件的引脚离可视栅格的距离进入设置范围内时，零件引脚就能自动的对准到可视栅格

上。  设置PCB板的可视栅格：

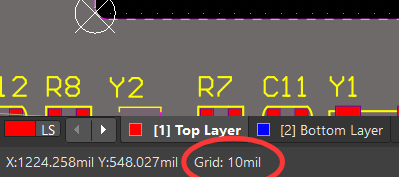

  在英文输入法下--- 在PCB状态下按G健---跳出数字菜单---选择一个数值。（---如果连续按两下G健---变成捕获栅格输入数值）可视栅格的值可在AD屏幕底部左侧看到

                            

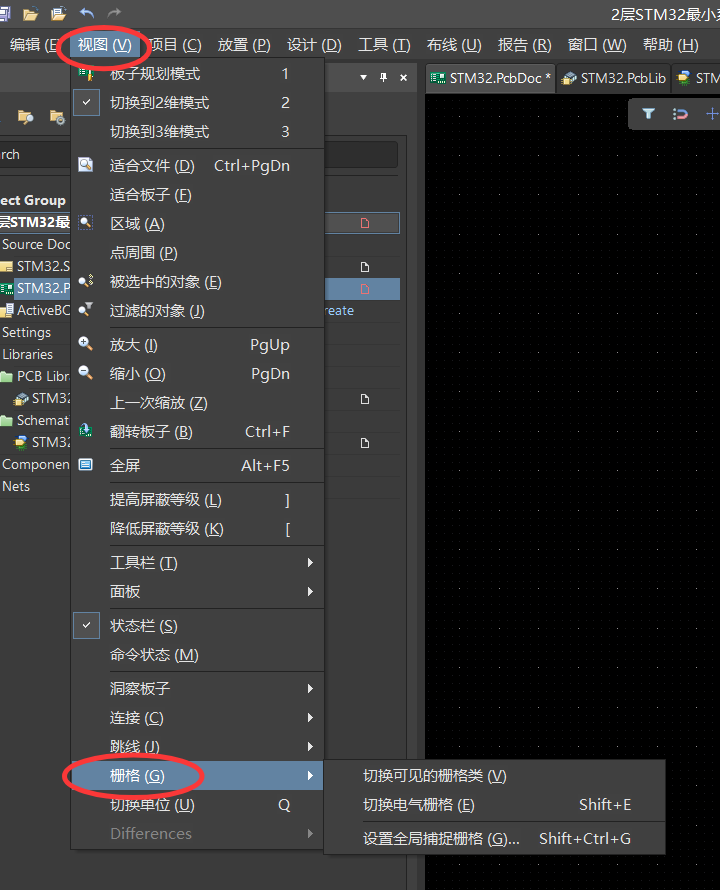

  也可以在菜单view---grids中进行设置。

                            

  切换栅格单位：按Q健切换，公制mm和英制mil

  按G键显示可视栅格设置对话框，按CTRL+G键显示当前可视栅格的大小。

  捕获栅格设置的快捷键是Shift+Ctrl+G

5、改变SCH栅格：

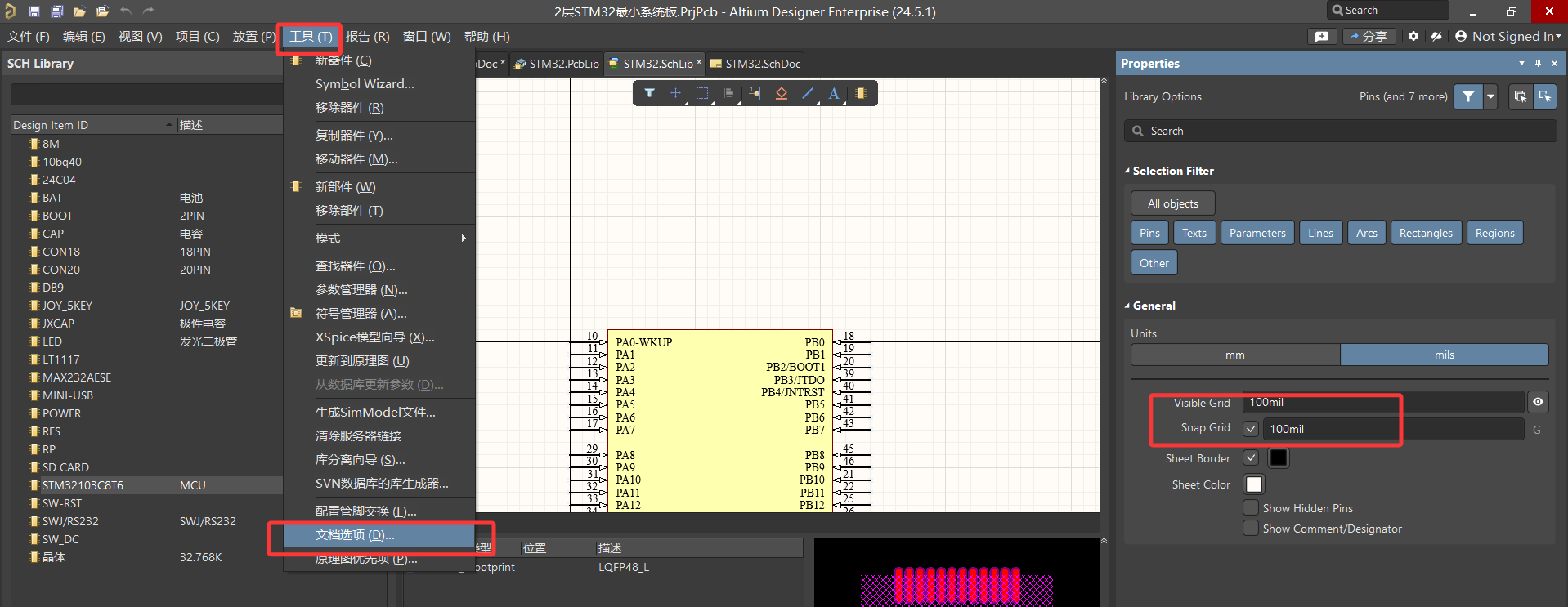

view---grids ，也可以tools---document-----option---设置捕获栅格和可视栅格单位。
