AD学习笔记（4）——关于PCB设计

PCB板框自定义与倒圆角

1、PCB板框自定义

（1）重新设置原点（快捷键E->O->S)

（2）以原点为参考点，沿X、Y轴在机械1（Mechanical 1或者Keep-Out Layer）层画两根线段

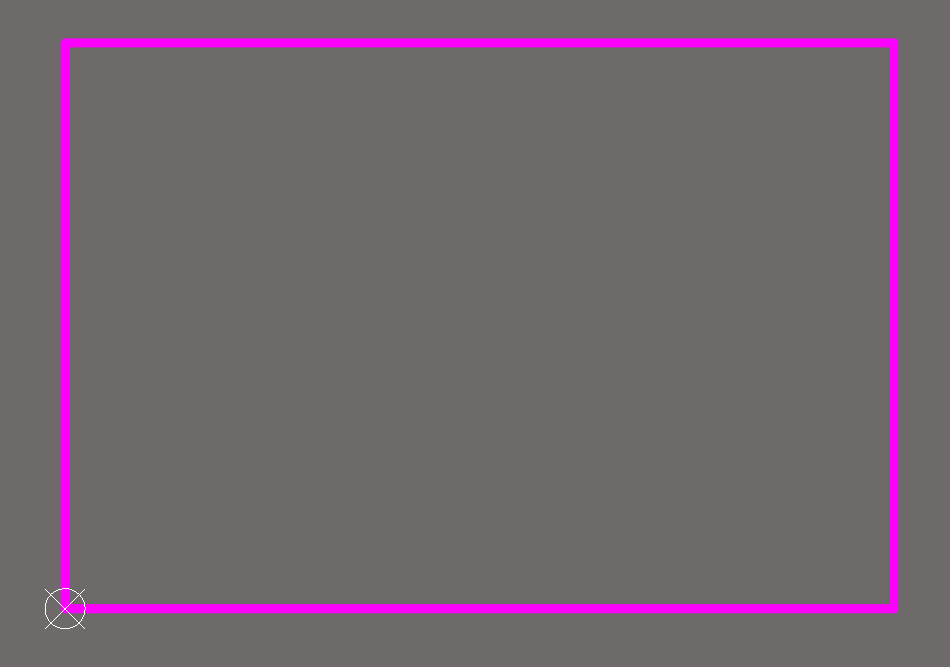

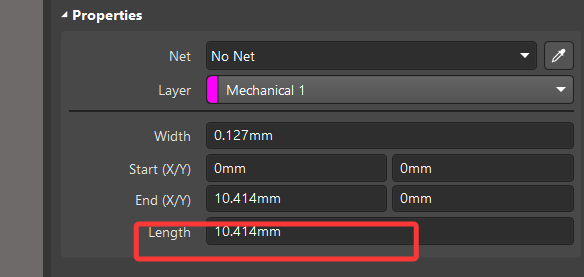

（3）根据需要设置两根线段的长度，然后选择两根线段复制粘贴成一个闭合的图形

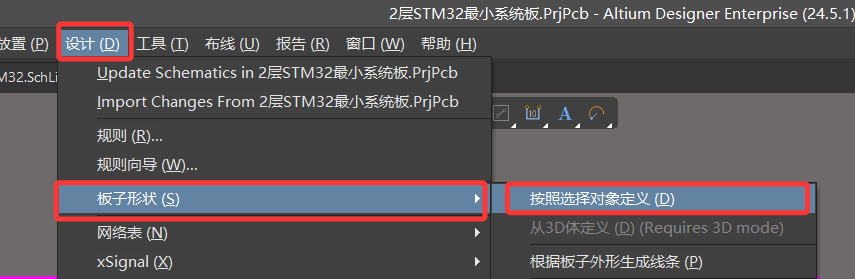

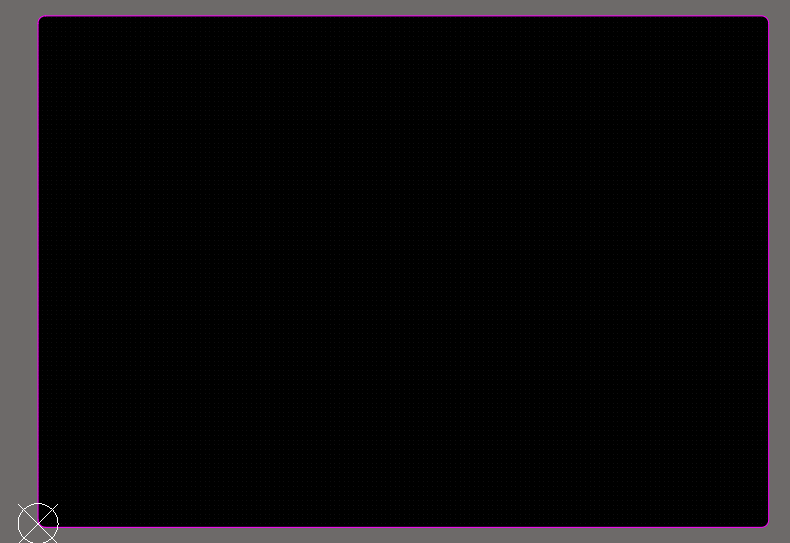

（4）根据图形重新生成板子（快捷键D->S->D)

2、倒圆角（设计PCB边缘形状）

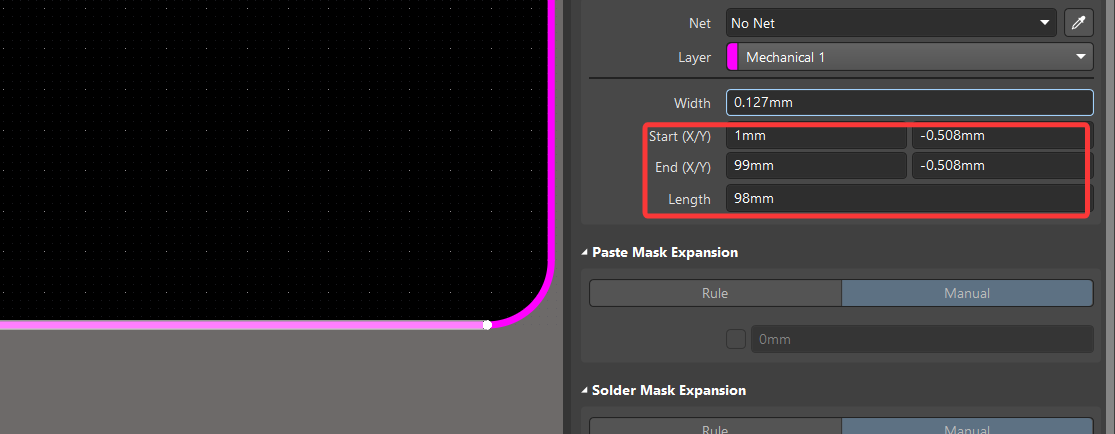

（1)将修改四条线段首尾两点的坐标，两端分别留出1mm的长度

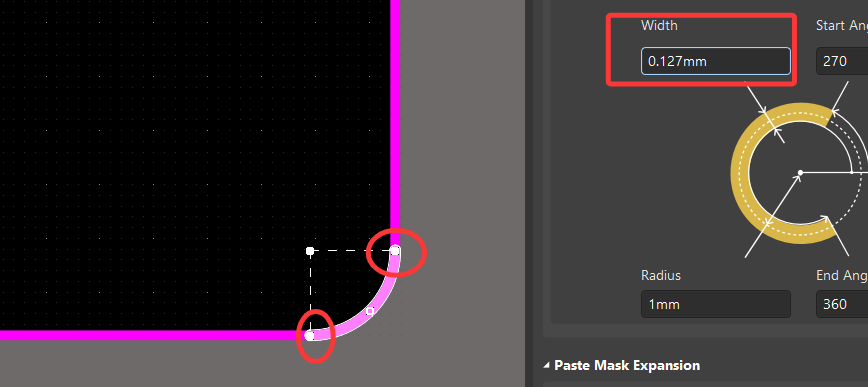

（2）选择放置圆弧（边沿）（快捷键P->A->E），选择角落断开的两点进行连接，其他三个角落复制粘贴即可（注意修改圆弧的宽度，保持与线段一致）
