AD学习问题

（1）修改了原理图库后如何更新到原理图中？

有两种方式：

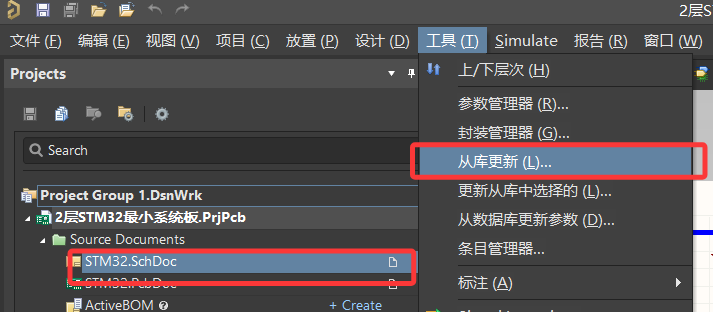

1、在原理图中选择工具，再选择从库中更新即可

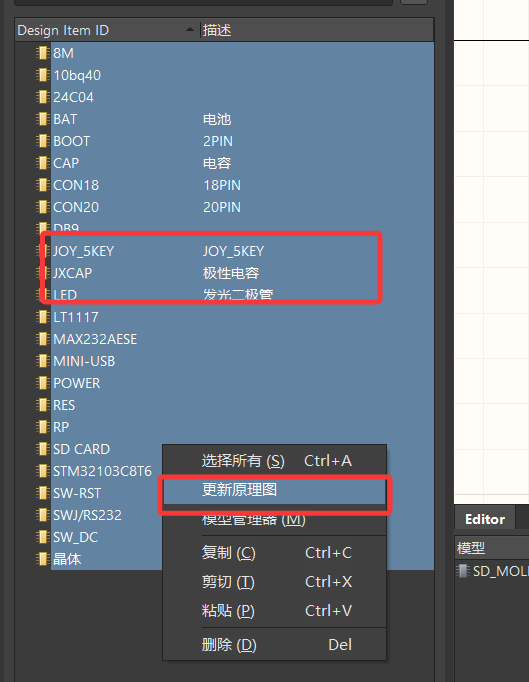

2、在原理图库中选择修改的元件，单击右键选择更新原理图即可

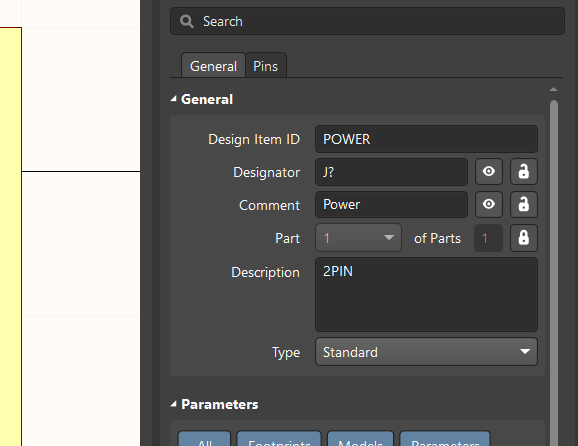

注意：原理图库中的元件以Design Item ID作为标记符，在元件修改时，不要修改ID不然会导致修改的元件无法同步到原理图中

另外原理图中默认显示的是Designator和Comment，ID默认不显示

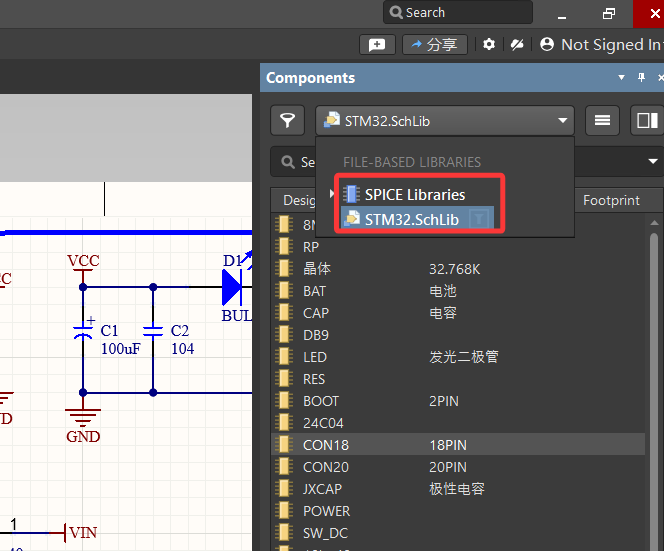

（2）如何把components中的库封装删除或者安装（原因：ad软件安装后自带有一个库封装文件，每次点开后都会优先显示，切换太麻烦）改成如下图所示：

有两种方式：

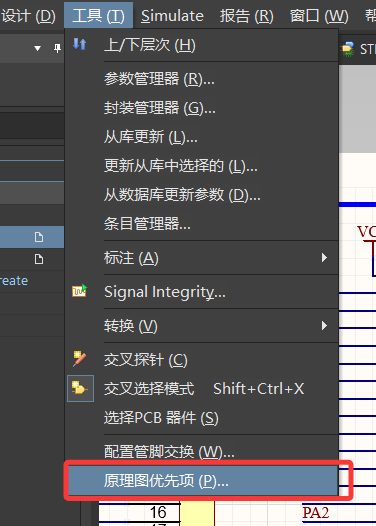

1、点击菜单栏的 Tools -> Preferences

2、在弹出的对话框中搜选择Data Management -> File-based Libraries

3、选择右边的库进行安装和删除即可

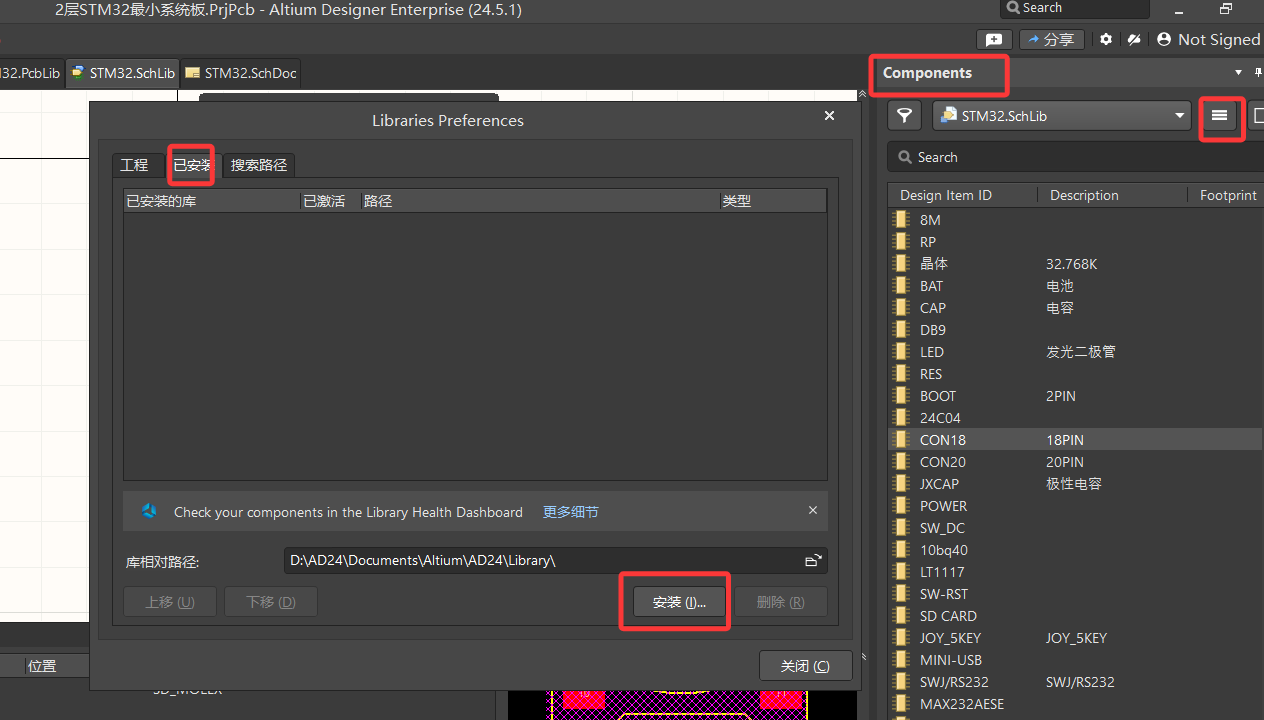

直接在侧边栏选择Components，点击三条横线，切换到已安装，即可以进行安装和删除（但是在删除时会要求保留一个）

（3）原理图导入PCB中的一些问题

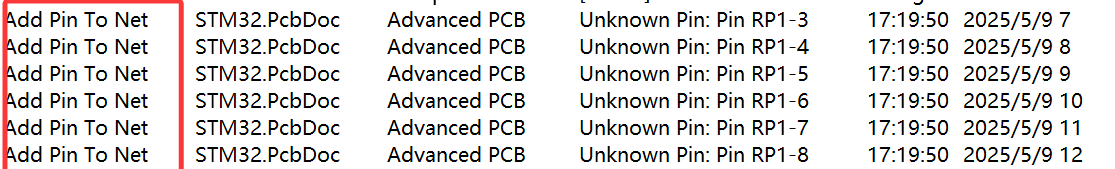

  1、Unknown Pin: Pin RP1-3是什么原因（检查封装是否正确）

    出现这种问题的原因，很大概率是在画元件和封装的时候，管脚没有对应上，问题可能出现在元件的管脚号是数字，但封装的管脚号却是字母，所以在生成pcb的时候，管脚没有匹配上。
