在AD中原理图如何进行erc检查 

在Altium Designer (AD) 中，ERC（电气规则检查）是一个重要的功能，用于检查原理图中可能存在的电气连接错误。以下是如何在AD中进行ERC检查的步骤。

  （1）打开原理图：首先，打开你需要在其中进行ERC检查的原理图文件。

  （2）调用ERC功能：在工程文件上单击鼠标右键，选择执行“Project Options”命令

      

  （3）配置ERC设置：在ERC对话框中，你可以配置检查的规则和条件。例如，你可以设置检查未连接的引脚、违反设计规则的网络等。

      

      a.报告类型：

        不报告：对检查出来的结果不进行报告显示。

        警告：对检查出来的结果只是进行警告。

        错误：对检查出来的结果进行错误提示。

        致命错误：对检查出来的结果提示严重错误，并红色标示

      b.常见报告类型（建议改成致命错误）

        Duplicate Part Designators：存在重复的元件位号。

        Floating net labels：存在悬浮的网络标签。

        Floating Power Objects：存在悬浮的电源端口。

        Nets with only one pin：存在单端网络。

        Nets with multiple names：存在具有多个名称的网络（短路）  。

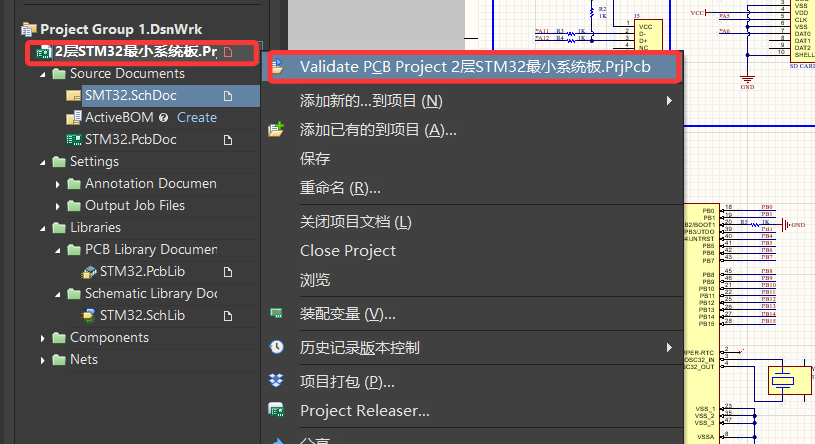

  （4）运行ERC检查：配置好设置后，右键点击工程文件选择Validate，开始ERC检查。AD会根据设置的规则检查原理图，并在“message”面板中显示结果。

  （5）查看ERC结果：检查完成后，你可以查看“message”面板中的错误和警告信息。每个信息都会指明错误类型和位置（双击就可以查看具体位置），方便定位和修正问题。

  （6）修正错误：根据ERC检查的结果，逐个修正原理图中的错误。这可能包括连接未连接的引脚、修改错误的网络名称等。

  （7）重新运行ERC检查：修正完所有错误后，再次运行ERC检查，确认原理图中已无错误。
