YARN基础架构

  Yarn是一个资源调度平台，负责为运算程序提供服务器运算资源，相当于一个分布式的操作系统平台，而MapReduce等运算程序则相当于运行于操作系统之上的应用程序。

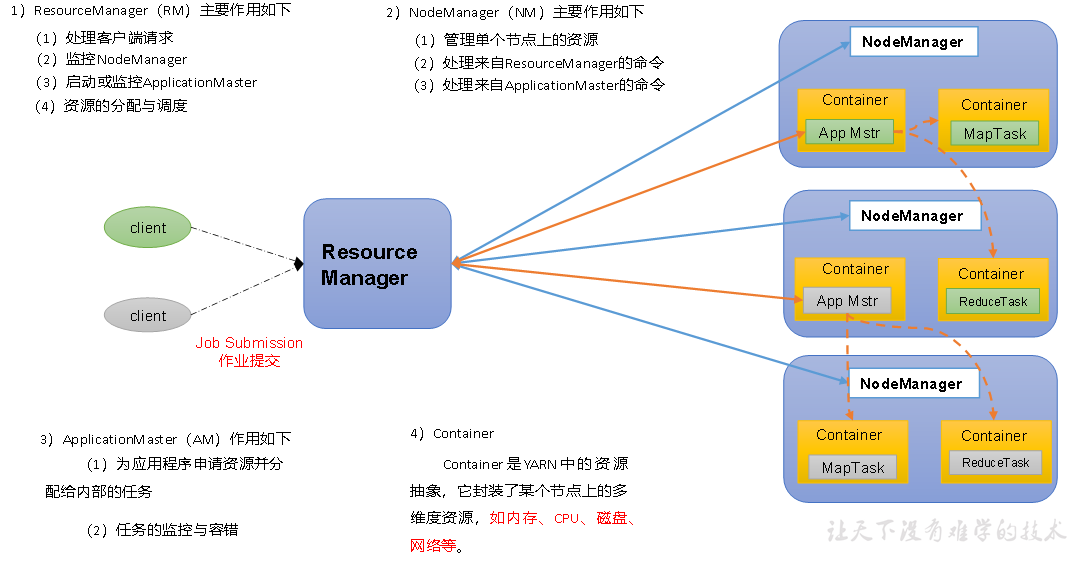

1. Yarn基础架构

  YARN主要由ResourceManager、NodeManager、ApplicationMaster和Container等组件构成。

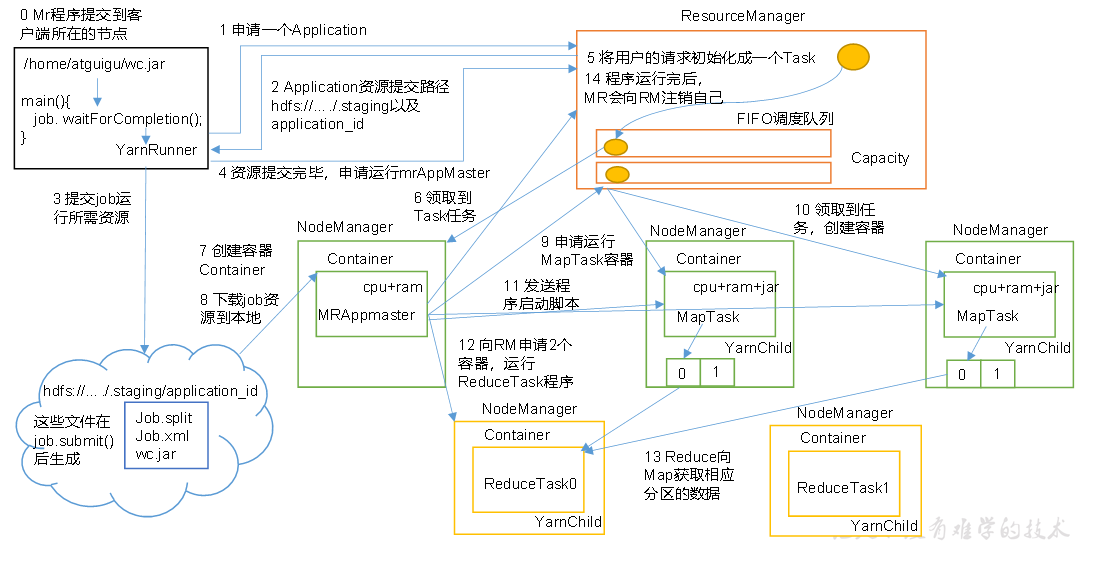

2. YARN工作机制

（1）MR程序提交到客户端所在的节点。

（2）YarnRunner向ResourceManager申请一个Application。

（3）RM将该应用程序的资源路径返回给YarnRunner。

（4）该程序将运行所需资源提交到HDFS上。

（5）程序资源提交完毕后，申请运行mrAppMaster。

（6）RM将用户的请求初始化成一个Task。

（7）其中一个NodeManager领取到Task任务。

（8）该NodeManager创建容器Container，并产生MRAppmaster。

（9）Container从HDFS上拷贝资源到本地。

（10）MRAppmaster向RM 申请运行MapTask资源。

（11）RM将运行MapTask任务分配给另外两个NodeManager，另两个NodeManager分别领取任务并创建容器。

（12）MR向两个接收到任务的NodeManager发送程序启动脚本，这两个NodeManager分别启动MapTask，MapTask对数据分区排序。

（13）MrAppMaster等待所有MapTask运行完毕后，向RM申请容器，运行ReduceTask。

（14）ReduceTask向MapTask获取相应分区的数据。

（15）程序运行完毕后，MR会向RM申请注销自己。
