达尔闻Back2School第5讲-四种基本电路—滤波放大振荡时钟

一 滤波电路：

1. 无源：阻容感、磁珠； 有源：运放（需要供电）

2.

a. 电源电容，通常需承受较大电流 磁珠电感电容；信号线则RC即可；储能去耦旁路；

滤波阶数：越高阶的滤波器在截止频率上的衰减越陡

Tip：串联和并联起到的滤波效果是不同的，比如RC串联高通，RC并联时，在R上会表现为低通滤波，高频信号从电容C走掉了。电感也是类似的



b. 信号线上的滤波器还被兼具起信号放大作用的期望，有源滤波应运而生

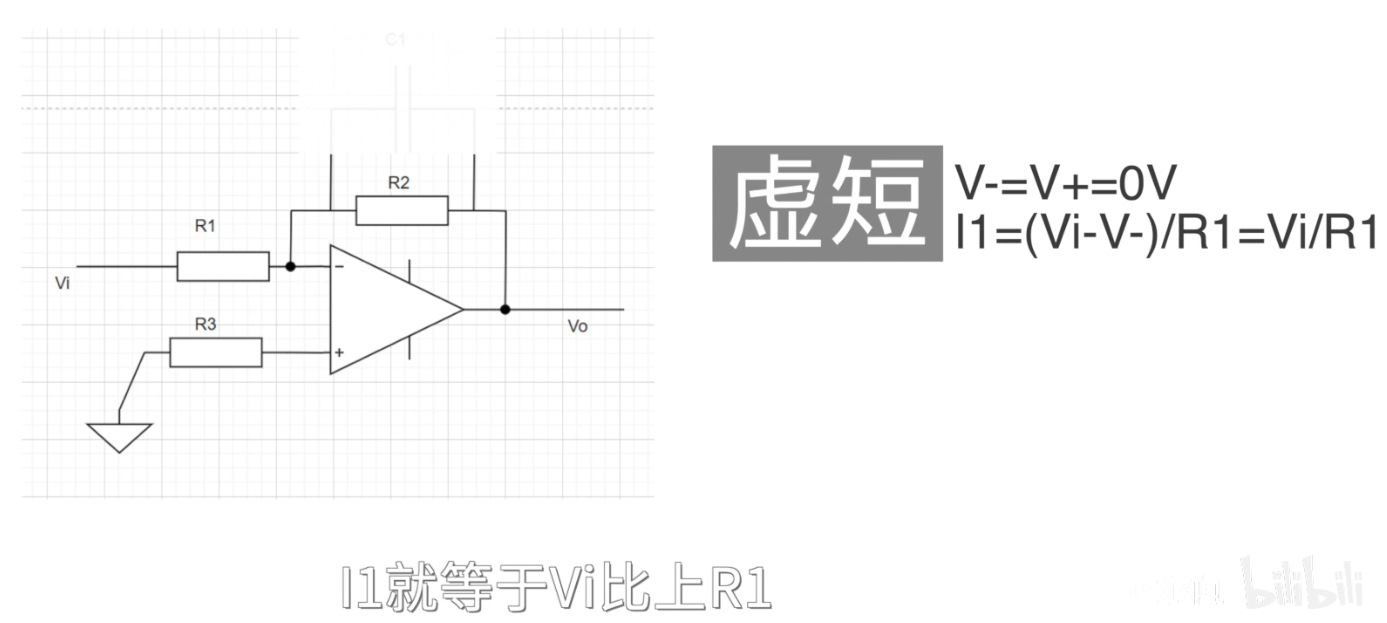

虚短求R1电流：

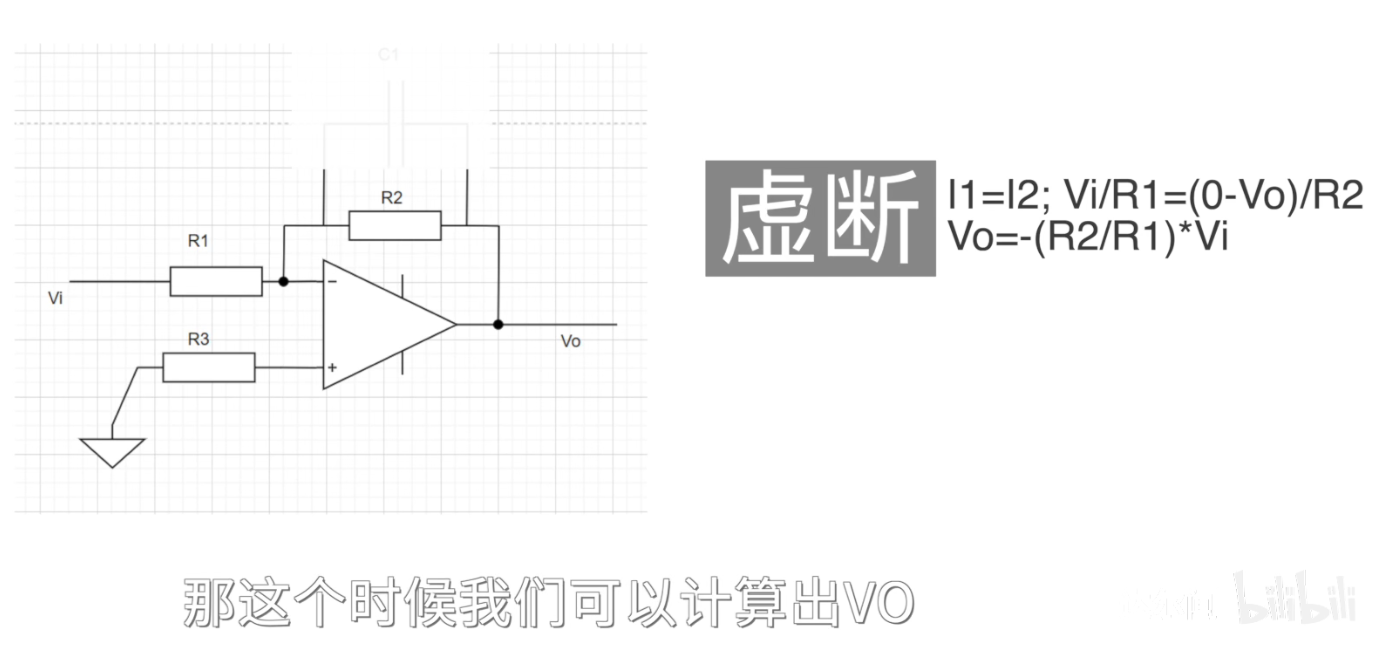

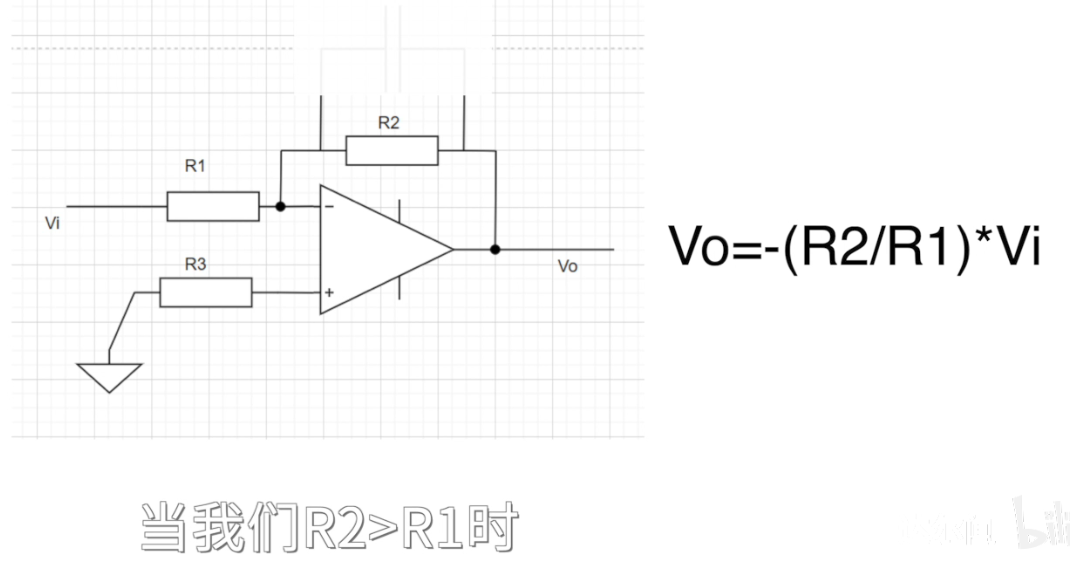

 虚断结合虚短求Vo：

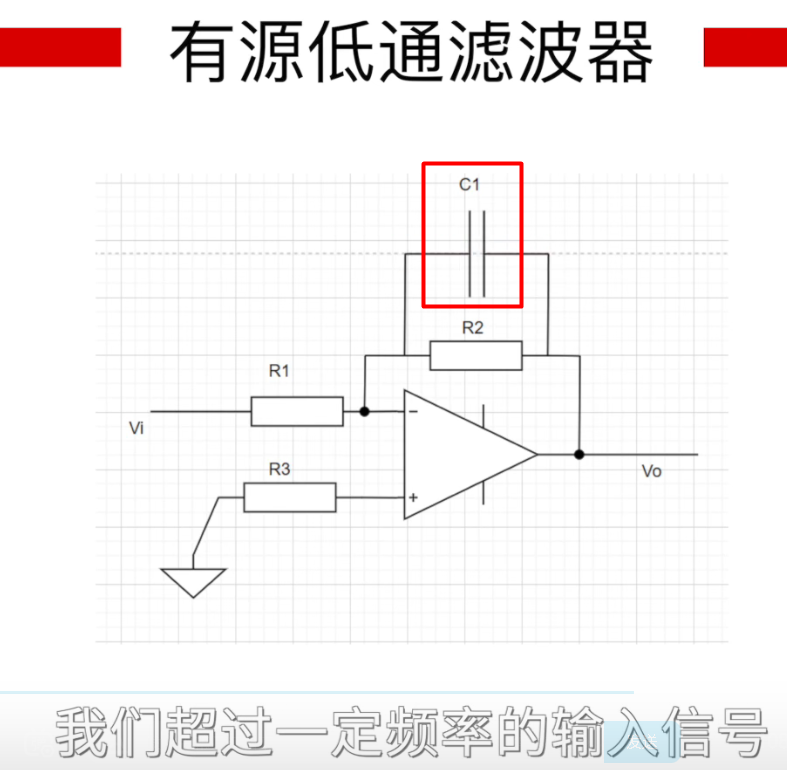

 并联电容，使高频信号从电容出去，不经过放大，所以是低通滤波：

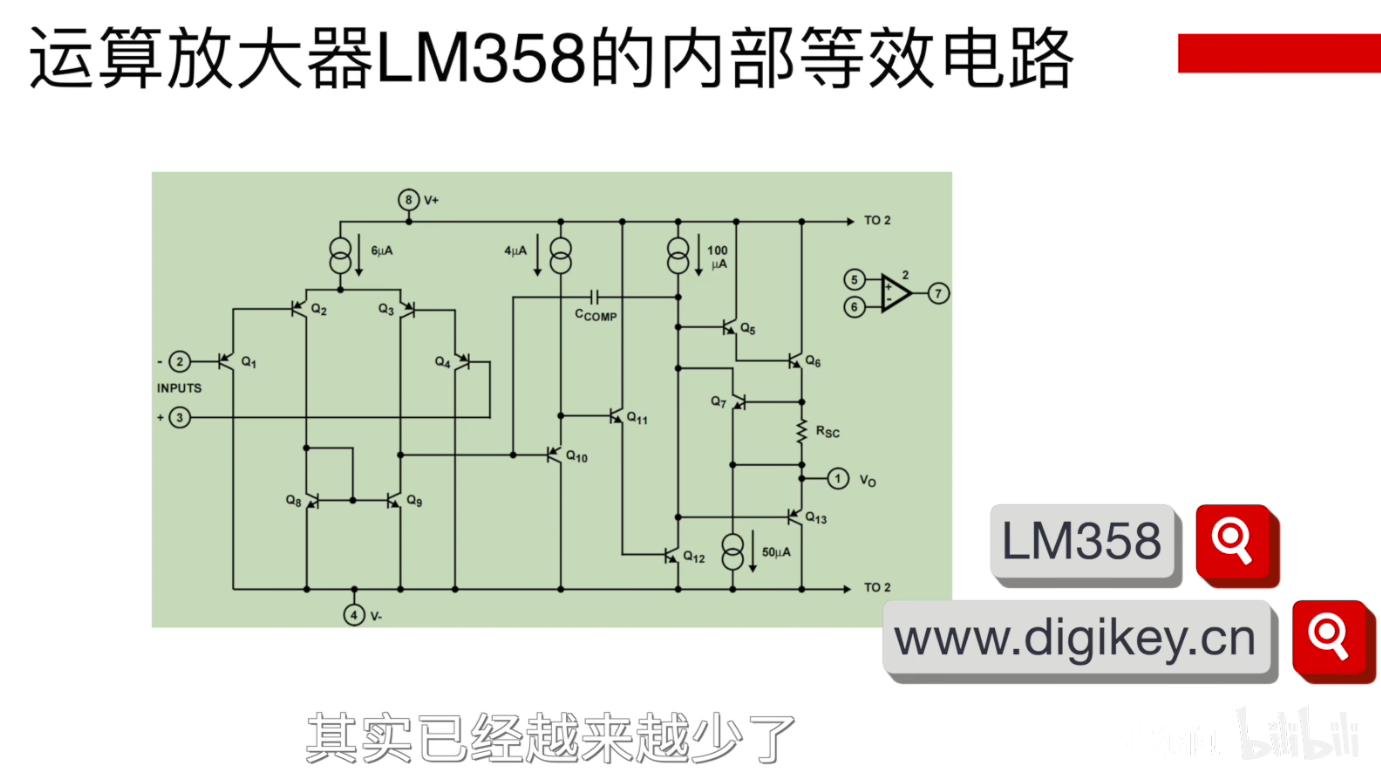

运放实际上是三极管的集合，即集成放大电路





二 电源电路：

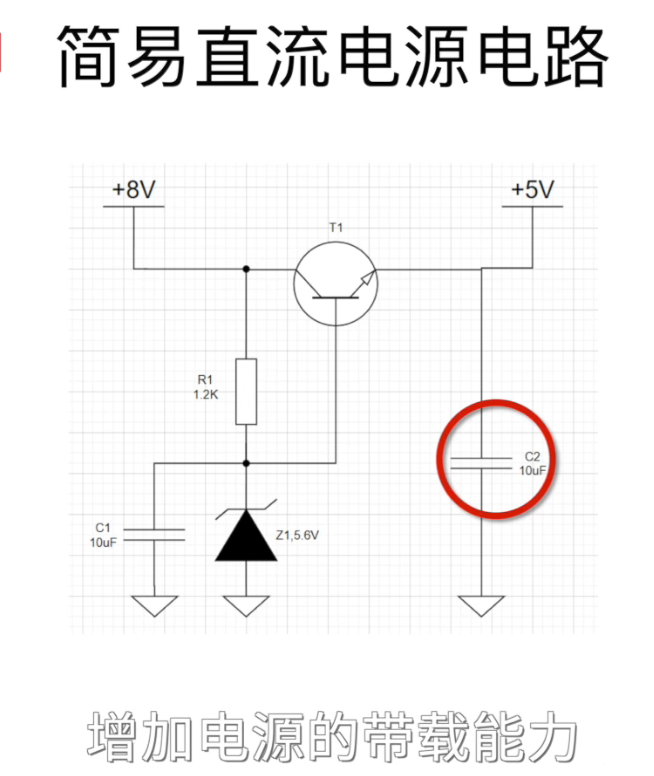

 只用三极管的简单电源电路（输出电流微安级）

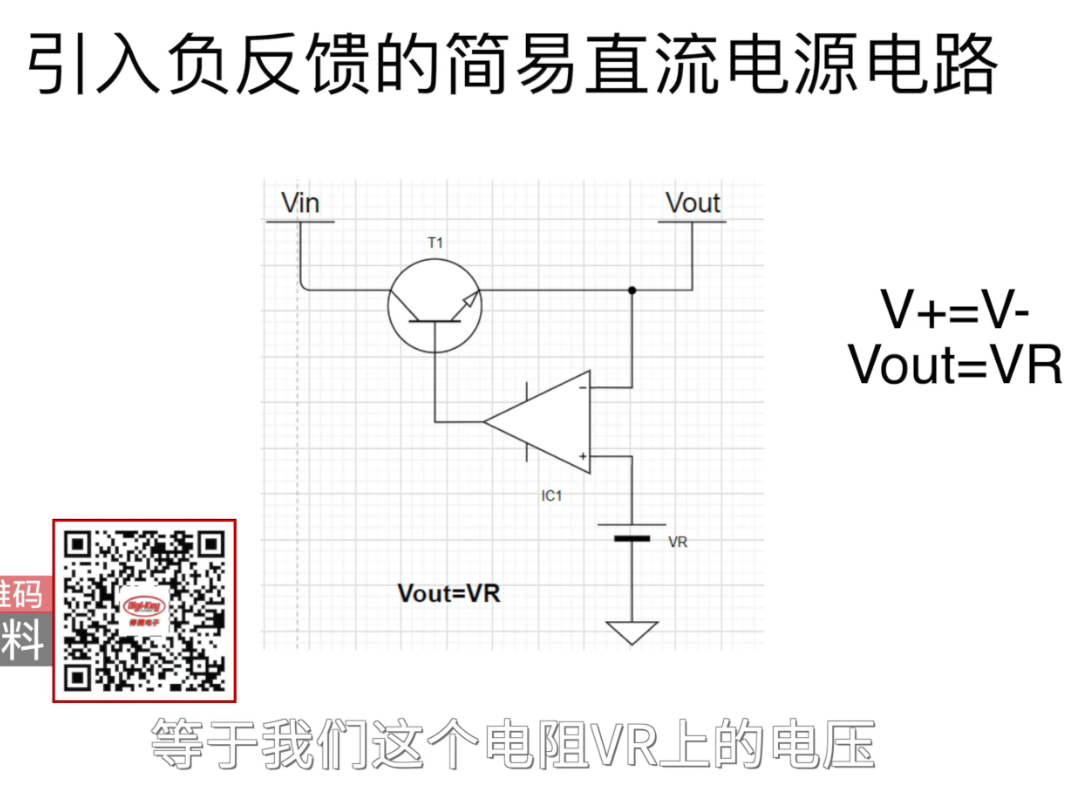

进一步，运放起负反馈作用

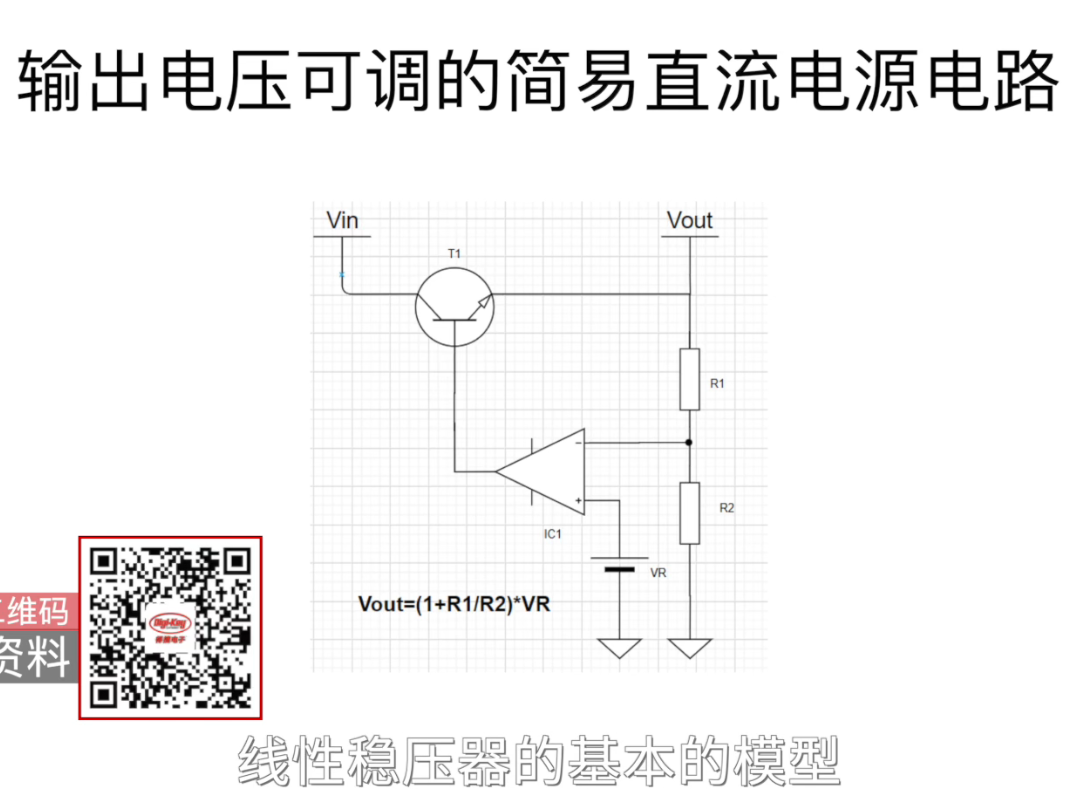

 进一步，变为输出可调的：





 三 振荡电路：

Tip：三角形代表接地

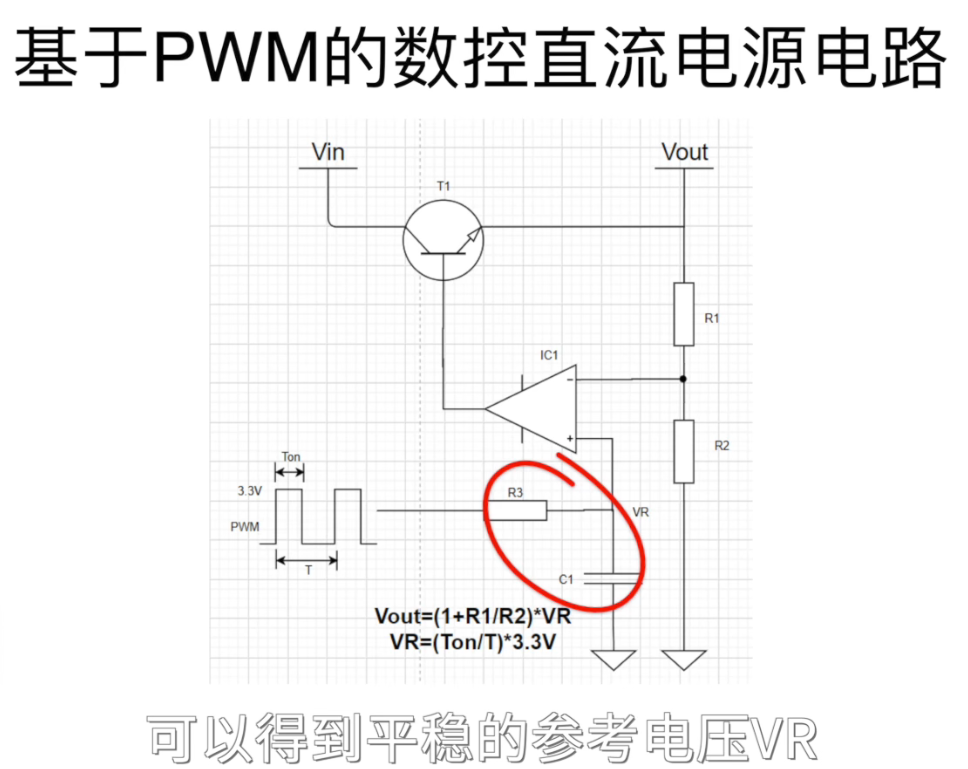

虚短，V+ = V-，所以R1和R2间的电压等于VR，又由于分压原理，VR / R2 = Vout / (R1+R2), 经过简单变换，即可得到如下公式

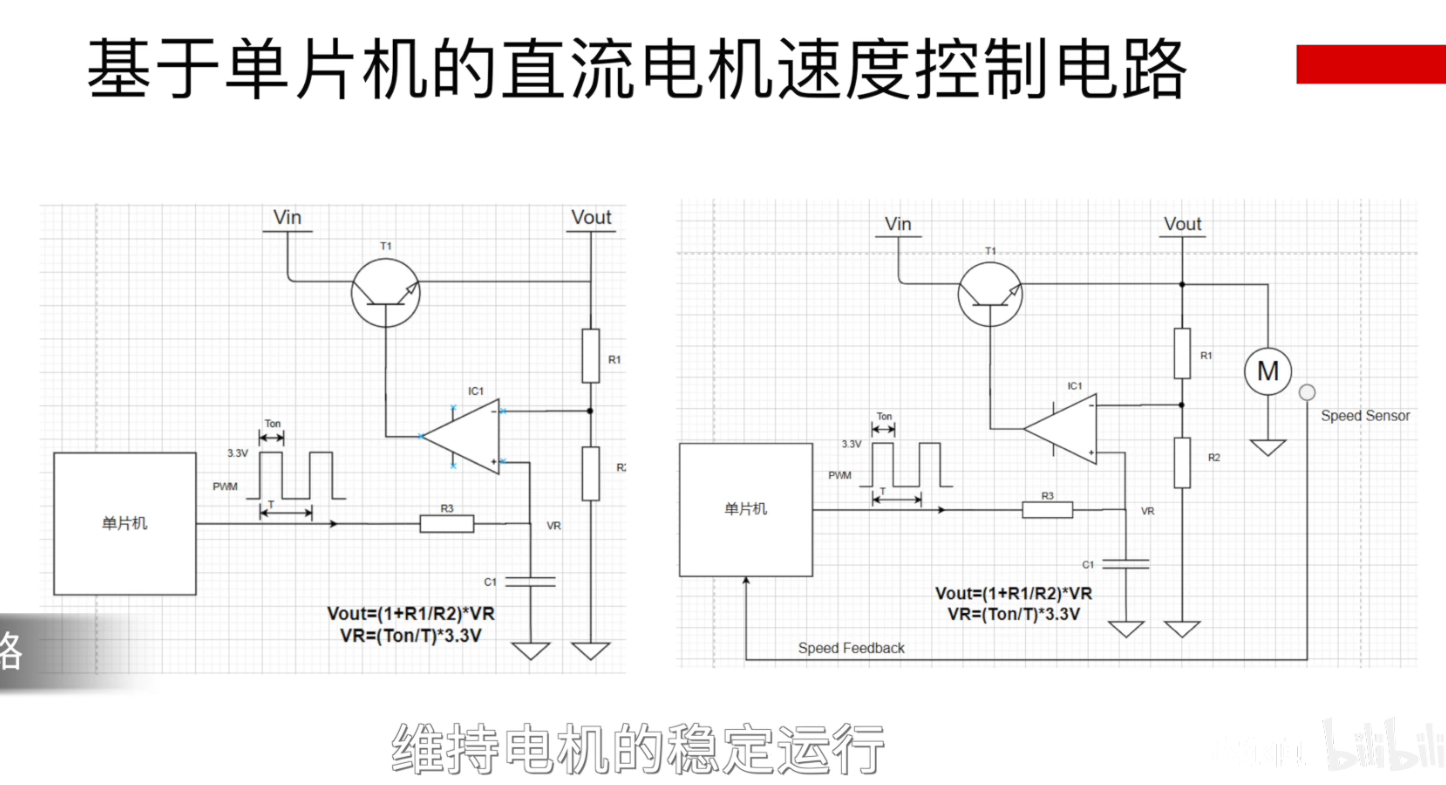

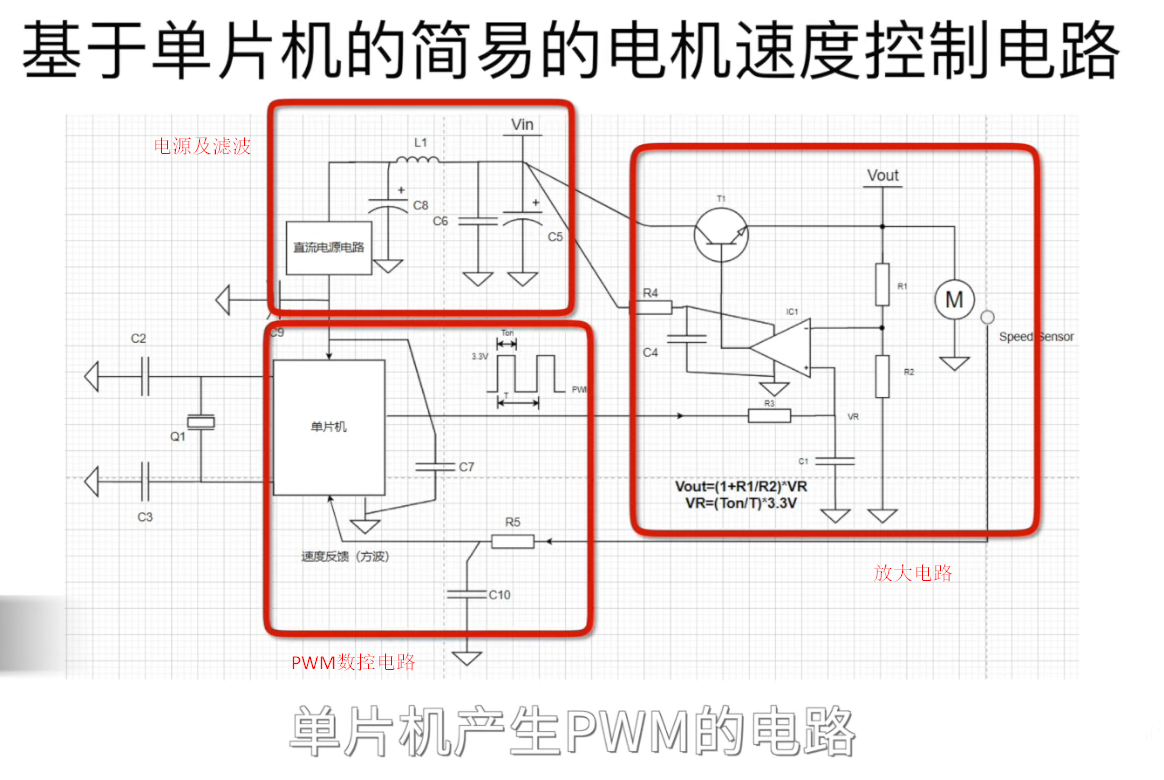

达尔闻视频里说，上图是PWM控制电压间接控制电机电流，精确电机控制场合中单片机输出PWM通过驱动芯片直接控制电流，why？或许驱动芯片那块我不太明白；

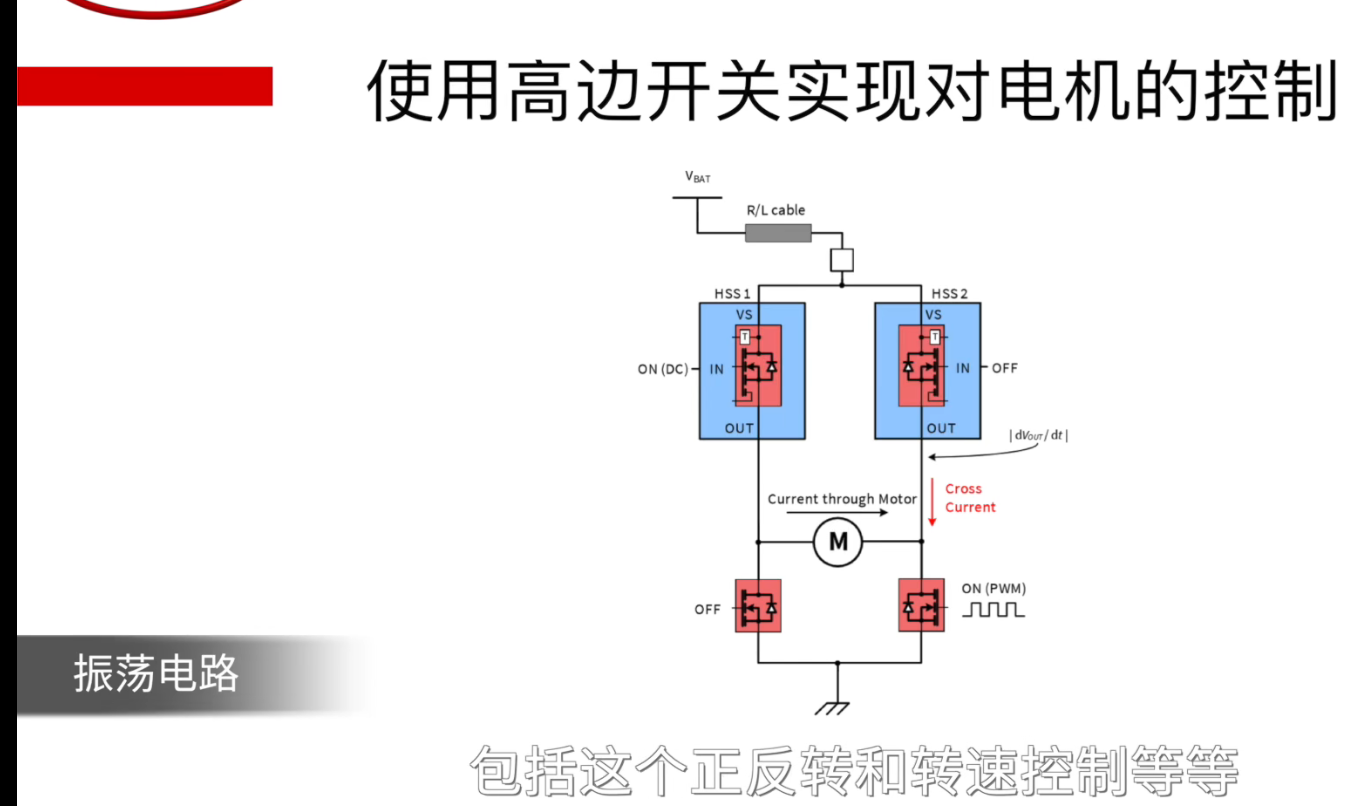

下图应该是H桥：



这些居然被归为振荡电路？应该是指PWM吧？



4. 时钟电路：

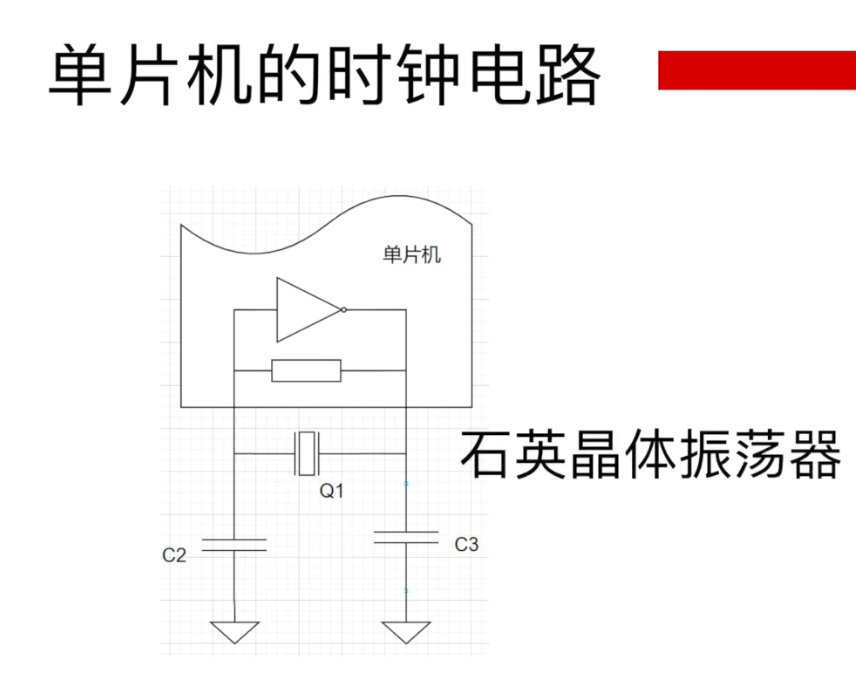

 时钟电路一般由晶体振荡器、负载电容、晶振控制电路（一般在单片机内部）

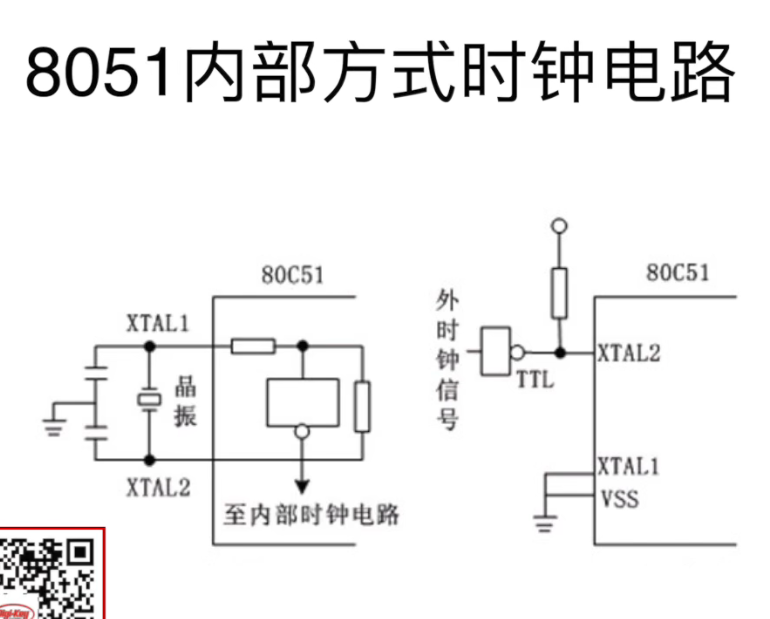

时钟电路的两种方式：

电容一般是30pf，晶振频率一般在1.2MHZ~12MHZ
