1.防反接电路 2.电容

1.防反接电路



 2.电容

2-1.

C = zeta * 面积S /  极板距离d

容器，面积越大，容纳电荷越多，和容值成正比；

极板距离越近，越容易吸引电荷，和容值成反比；

只靠极板产生大的电容，需要面积很大，内置介质，zeta为系数，和容值成正比；

2-2.

通交流隔直流；

实际是电流沿着原路逆向回去，不是从电容间通过，结果来看是通交流。

2-3.

去耦、滤波、旁路：

电容原理出发：容器储能、隔直通交；所以能起滤波的作用。

去耦就是去掉耦合的东西，旁路就是让不要的东西往旁边走开。

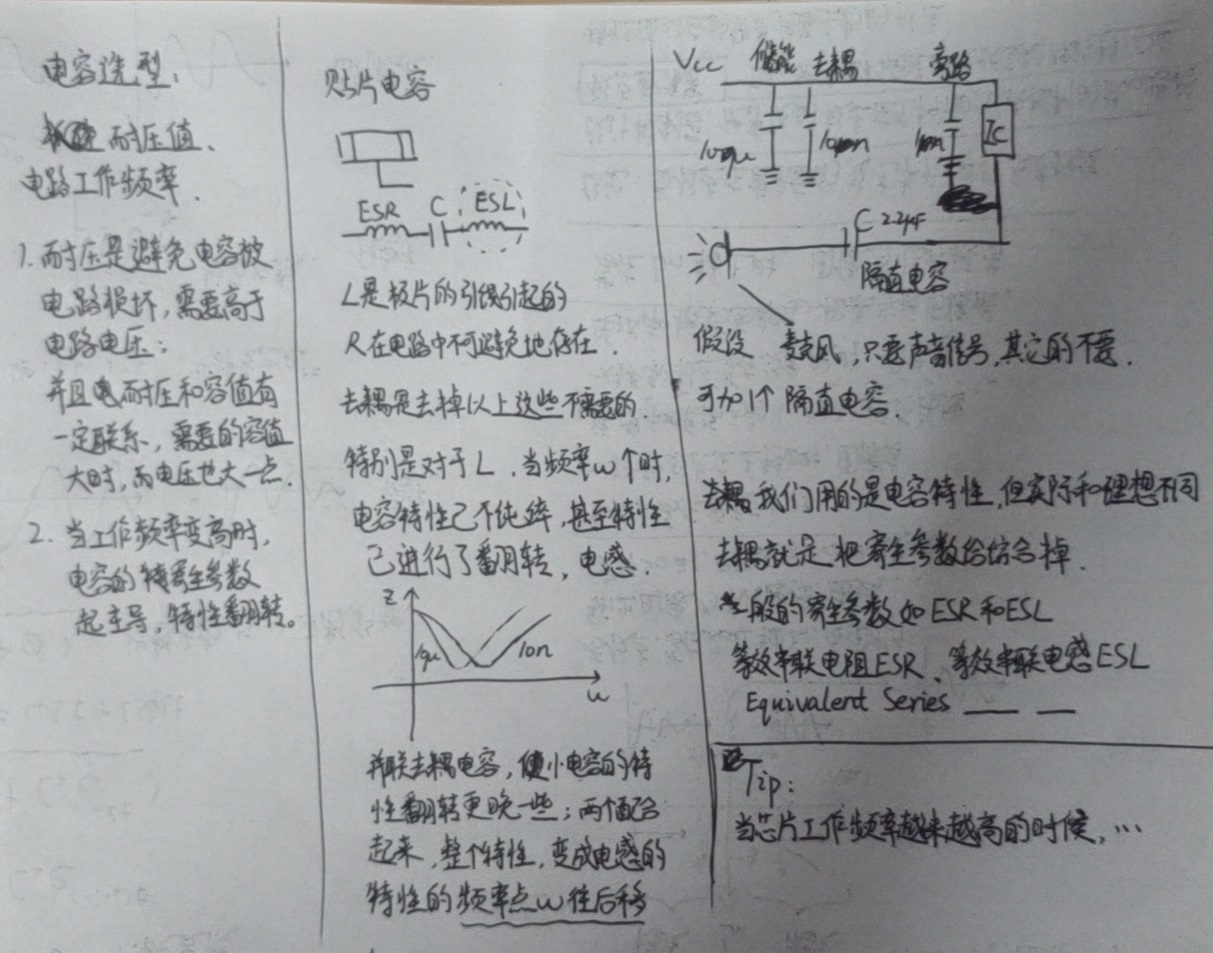

例子1：

Vcc路放一大一小的两个电容；

大的电容起储能的作用；小的电容是去耦电容，去掉大电容上的不好的寄生参数。

还会靠近芯片放一个更小的电容，旁路电容。它既能去掉电源产生电能中的高频干扰，也能去掉芯片工作过程中对外界产生的高频干扰。

大电容的储能，芯片离电源比较远，拿一个大电容来存储一些电能，
