FPGA实现图像的bit平面分层
对于灰度图而言，一个像素点由8个 bit 组成。代替突出灰度级范围，我们可以突出特定 bit 来为整个图像外观作出贡献，8 bit灰度图可考虑分层到 1-8 共8个比特平面。很容易理解的是，4个高阶比特平面，特别是最后两个比特平面，包含了在视觉上很重要的大多数数据。而低阶比特平面则在图像上贡献了更精细的灰度细节。
本篇博客在前面实现了灰度图的基础上，进一步探究 bit 平面分层的 FPGA 实现。由于Verilog中都是从0开始算起，所以bit平面我们定义为 0-7 层。
一、MATLAB实现
1 clear all; 2 3 RGB = imread('dollar.jpg'); %读取图片文件 4 5 gray = rgb2gray(RGB); %转换为灰度图像 6 [ROW,COL,N] = size(gray); %获得图片尺寸[高度，长度，维度] 7 8 subplot(3,3,1); 9 imshow(gray,[]); 10 title('原始图像'); 11 12 for k=1:8 13 for i=1:ROW 14 for j=1:COL 15 tmp(i,j) = bitget(gray(i,j),k);%将RGB(i,j)灰度值分解为二进制串，取第k位 16 end 17 end 18 subplot(3,3,k+1); 19 imshow(tmp,[]); 20 ind = num2str(k-1); 21 imti = ['第',ind,'个位平面']; 22 title(imti); 23 end
点击运行，得到如下结果：

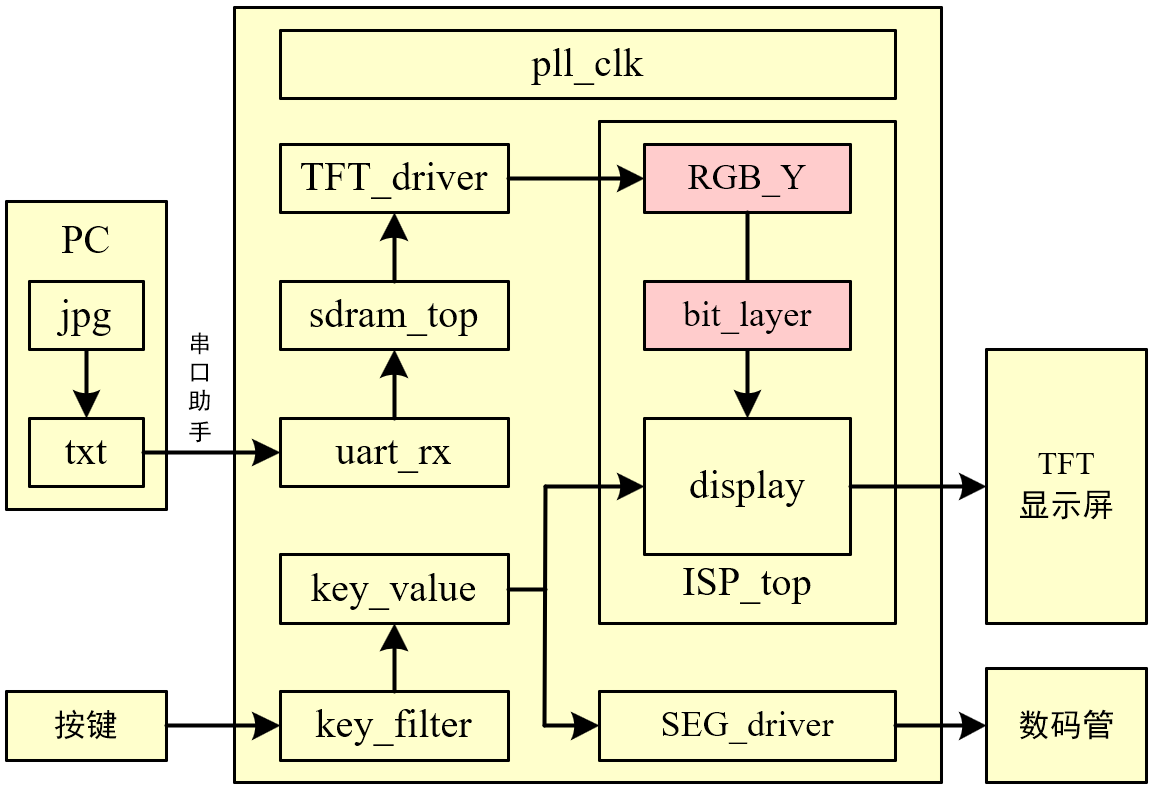

二、FPGA实现
当看到 MATLAB 实现的代码时，我们会觉得如果用 Verilog 来实现会非常困难，其实不然，Verilog 是非常适合做这种运算的，关键代码如下所示：
//**************************************************************************
// *** 名称 : bit_layer.v
// *** 作者 : xianyu_FPGA
// *** 博客 : https://www.cnblogs.com/xianyufpga/
// *** 日期 : 2020年3月
// *** 描述 : bit平面分层处理
//**************************************************************************
module bit_layer
//========================< 端口 >==========================================
(
input wire clk , //时钟
input wire rst_n , //复位
//Y分量 --------------------------------------------
input wire Y_de , //Y分量行同步
input wire Y_hsync , //Y分量场同步
input wire Y_vsync , //Y分量数据
input wire [ 7:0] Y_data , //Y分量数据使能
//value ---------------------------------------------
input wire [ 7:0] value , //阈值
//output --------------------------------------------
output wire bit_hsync , //bit行同步
output wire bit_vsync , //bit场同步
output wire [15:0] bit_data , //bit数据
output wire bit_de //bit数据使能
);
//==========================================================================
//== 分层输出
//==========================================================================
assign bit_hsync = Y_hsync;
assign bit_vsync = Y_vsync;
assign bit_data = {16{Y_data[value]}};
assign bit_de = Y_de;
endmodule其中 Y_data 是我们获得 YCbCr 格式的图像数据之后取出的 8 bit Y分量，即灰度数据。
由于FPGA编译综合、上板、传图，这一系列的操作实在过于繁琐，为了让实验更加简便，也为了能够更直观的对比各个层数的效果，我引入了一个外部按键。下载程序后初始层数为第0层，当按下按键时，层数会跟着转变，直到层数为第7层，之后按下按键又回到第0层，循环反复。
//**************************************************************************
// *** 名称 : key_value.v
// *** 作者 : xianyu_FPGA
// *** 博客 : https://www.cnblogs.com/xianyufpga/
// *** 日期 : 2019-08-10
// *** 描述 : 按键获得阈值
//**************************************************************************
module key_value
//========================< 端口 >==========================================
(
input wire clk ,
input wire rst_n ,
input wire [ 1:0] key_vld ,
output reg [ 7:0] value
);
//==========================================================================
//== 代码
//==========================================================================
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
value <= 8'd0;
end
else if(key_vld[0]) begin
value <= value + 1;
end
else if(key_vld[1]) begin
value <= value - 1;
end
else if(value>=8) begin //value范围0-7
value <= 8'd0;
end
end
endmodule此外又引入了一个数码管显示模块，正好可以用来显示当前层数，不至于混淆，方便和MATLAB上的图案做对比。
//**************************************************************************
// *** 名称 : SEG_driver.v
// *** 描述 : 数码管控制器，进行位选和段选编码
//**************************************************************************
module SEG_driver
//========================< 端口 >==========================================
(
input clk , //时钟
input rst_n , //复位
//-------------------------------------------
input [19:0] data , //6位数码管要显示的数值
input [ 5:0] point , //小数点具体显示的位置,从高到低,高电平有效
input sign , //符号位（高电平显示“-”号）
output reg [ 5:0] seg_sel , //数码管位选，最左侧数码管为最高位
output reg [ 7:0] seg_led //数码管段选
);
//========================< 参数 >==========================================
localparam CLK_DIVIDE = 4'd10 ; // 时钟分频系数
localparam MAX_NUM = 13'd5000 ; // 对数码管驱动时钟(5MHz)计数1ms所需的计数值
//========================< 信号 >==========================================
reg [ 3:0] clk_cnt ; // 时钟分频计数器
reg dri_clk ; // 数码管的驱动时钟,5MHz
reg [23:0] num ; // 24位bcd码寄存器
reg [12:0] cnt0 ; // 数码管驱动时钟计数器
reg flag ; // 标志信号（标志着cnt0计数达1ms）
reg [ 2:0] cnt_sel ; // 数码管位选计数器
reg [ 3:0] num_disp ; // 当前数码管显示的数据
reg dot_disp ; // 当前数码管显示的小数点
wire [ 3:0] data0 ; // 个位数
wire [ 3:0] data1 ; // 十位数
wire [ 3:0] data2 ; // 百位数
wire [ 3:0] data3 ; // 千位数
wire [ 3:0] data4 ; // 万位数
wire [ 3:0] data5 ; // 十万位数
//==========================================================================
//== 提取显示数值所对应的十进制数的各个位
//==========================================================================
assign data0 = data % 4'd10; // 个位数
assign data1 = data / 4'd10 % 4'd10; // 十位数
assign data2 = data / 7'd100 % 4'd10; // 百位数
assign data3 = data / 10'd1000 % 4'd10 ; // 千位数
assign data4 = data / 14'd10000 % 4'd10; // 万位数
assign data5 = data / 17'd100000; // 十万位数
//==========================================================================
//== 对系统时钟10分频，得到的频率为5MHz的数码管驱动时钟dri_clk
//==========================================================================
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
clk_cnt <= 4'd0;
dri_clk <= 1'b1;
end
else if(clk_cnt == CLK_DIVIDE/2 - 1'd1) begin
clk_cnt <= 4'd0;
dri_clk <= ~dri_clk;
end
else begin
clk_cnt <= clk_cnt + 1'b1;
dri_clk <= dri_clk;
end
end
//==========================================================================
//== 将20位2进制数转换为8421bcd码(即使用4位二进制数表示1位十进制数）
//==========================================================================
always @ (posedge dri_clk or negedge rst_n) begin
if (!rst_n)
num <= 24'b0;
else begin
if (data5 || point[5]) begin //如果显示数据为6位十进制数，
num[23:20] <= data5; //则依次给6位数码管赋值
num[19:16] <= data4;
num[15:12] <= data3;
num[11:8] <= data2;
num[ 7:4] <= data1;
num[ 3:0] <= data0;
end
else begin
if (data4 || point[4]) begin //如果显示数据为5位十进制数，则给低5位数码管赋值
num[19:0] <= {data4,data3,data2,data1,data0};
if(sign)
num[23:20] <= 4'd11; //如果需要显示负号，则最高位（第6位）为符号位
else
num[23:20] <= 4'd10; //不需要显示负号时，则第6位不显示任何字符
end
else begin //如果显示数据为4位十进制数，则给低4位数码管赋值
if (data3 || point[3]) begin
num[15: 0] <= {data3,data2,data1,data0};
num[23:20] <= 4'd10; //第6位不显示任何字符
if(sign) //如果需要显示负号，则最高位（第5位）为符号位
num[19:16] <= 4'd11;
else //不需要显示负号时，则第5位不显示任何字符
num[19:16] <= 4'd10;
end
else begin //如果显示数据为3位十进制数，则给低3位数码管赋值
if (data2 || point[2]) begin
num[11: 0] <= {data2,data1,data0};
//第6、5位不显示任何字符
num[23:16] <= {2{4'd10}};
if(sign) //如果需要显示负号，则最高位（第4位）为符号位
num[15:12] <= 4'd11;
else //不需要显示负号时，则第4位不显示任何字符
num[15:12] <= 4'd10;
end
else begin //如果显示数据为2位十进制数，则给低2位数码管赋值
if (data1 || point[1]) begin
num[ 7: 0] <= {data1,data0};
//第6、5、4位不显示任何字符
num[23:12] <= {3{4'd10}};
if(sign) //如果需要显示负号，则最高位（第3位）为符号位
num[11:8] <= 4'd11;
else //不需要显示负号时，则第3位不显示任何字符
num[11:8] <= 4'd10;
end
else begin //如果显示数据为1位十进制数，则给最低位数码管赋值
num[3:0] <= data0;
//第6、5位不显示任何字符
num[23:8] <= {4{4'd10}};
if(sign) //如果需要显示负号，则最高位（第2位）为符号位
num[7:4] <= 4'd11;
else //不需要显示负号时，则第2位不显示任何字符
num[7:4] <= 4'd10;
end
end
end
end
end
end
end
//==========================================================================
//== 每当计数器对数码管驱动时钟计数时间达1ms，输出一个时钟周期的脉冲信号
//==========================================================================
always @ (posedge dri_clk or negedge rst_n) begin
if (rst_n == 1'b0) begin
cnt0 <= 13'b0;
flag <= 1'b0;
end
else if (cnt0 < MAX_NUM - 1'b1) begin
cnt0 <= cnt0 + 1'b1;
flag <= 1'b0;
end
else begin
cnt0 <= 13'b0;
flag <= 1'b1;
end
end
//==========================================================================
//== cnt_sel从0计数到5，用于选择当前处于显示状态的数码管
//==========================================================================
always @ (posedge dri_clk or negedge rst_n) begin
if (rst_n == 1'b0)
cnt_sel <= 3'b0;
else if(flag) begin
if(cnt_sel < 3'd5)
cnt_sel <= cnt_sel + 1'b1;
else
cnt_sel <= 3'b0;
end
else
cnt_sel <= cnt_sel;
end
//==========================================================================
//== 控制数码管位选信号，使6位数码管轮流显示
//==========================================================================
always @ (posedge dri_clk or negedge rst_n) begin
if(!rst_n) begin
seg_sel <= 6'b111111; //位选信号低电平有效
num_disp <= 4'b0;
dot_disp <= 1'b1; //共阳极数码管，低电平导通
end
else begin
case (cnt_sel)
3'd0 :begin
seg_sel <= 6'b111110; //显示数码管最低位
num_disp <= num[3:0] ; //显示的数据
dot_disp <= ~point[0]; //显示的小数点
end
3'd1 :begin
seg_sel <= 6'b111101; //显示数码管第1位
num_disp <= num[7:4] ;
dot_disp <= ~point[1];
end
3'd2 :begin
seg_sel <= 6'b111011; //显示数码管第2位
num_disp <= num[11:8];
dot_disp <= ~point[2];
end
3'd3 :begin
seg_sel <= 6'b110111; //显示数码管第3位
num_disp <= num[15:12];
dot_disp <= ~point[3];
end
3'd4 :begin
seg_sel <= 6'b101111; //显示数码管第4位
num_disp <= num[19:16];
dot_disp <= ~point[4];
end
3'd5 :begin
seg_sel <= 6'b011111; //显示数码管最高位
num_disp <= num[23:20];
dot_disp <= ~point[5];
end
default :begin
seg_sel <= 6'b111111;
num_disp <= 4'b0;
dot_disp <= 1'b1;
end
endcase
end
end
//==========================================================================
//== 控制数码管段选信号，显示字符
//==========================================================================
always @ (posedge dri_clk or negedge rst_n) begin
if (!rst_n)
seg_led <= 8'hc0;
else begin
case (num_disp)
4'd0 : seg_led <= {dot_disp,7'b1000000}; //显示数字 0
4'd1 : seg_led <= {dot_disp,7'b1111001}; //显示数字 1
4'd2 : seg_led <= {dot_disp,7'b0100100}; //显示数字 2
4'd3 : seg_led <= {dot_disp,7'b0110000}; //显示数字 3
4'd4 : seg_led <= {dot_disp,7'b0011001}; //显示数字 4
4'd5 : seg_led <= {dot_disp,7'b0010010}; //显示数字 5
4'd6 : seg_led <= {dot_disp,7'b0000010}; //显示数字 6
4'd7 : seg_led <= {dot_disp,7'b1111000}; //显示数字 7
4'd8 : seg_led <= {dot_disp,7'b0000000}; //显示数字 8
4'd9 : seg_led <= {dot_disp,7'b0010000}; //显示数字 9
4'd10: seg_led <= 8'b11111111; //不显示任何字符
4'd11: seg_led <= 8'b10111111; //显示负号(-)
default:
seg_led <= {dot_disp,7'b1000000};
endcase
end
end
endmodule 三、上板验证
唉我的板卡还是有问题，但这个实验是灰度图为基础，总体效果还行，就是背景本来应该是黑色，显示成了红色，糟心。
从视频可以看出，结果和我们的设计相符，各个层面的图像效果也和 MATLAB 做的一致，实验成功。
参考资料:
[1] OpenS Lee：FPGA开源工作室（公众号）
[2] https://blog.csdn.net/jzwong/article/details/52774393
