二层交换机基础配置

二层交换机

1.基本操作

  1. 进入系统视图：

    <Huawei> system-view

  2. 退出当前视图：

    [Huawei] quit

  3. 保存当前配置：

    [Huawei] save

  4. 显示当前配置：

    [Huawei] display current-configuration

  5. 查看帮助信息：

    [Huawei] ?

  6. 设置主机名：

    [Huawei] sysname SW-Office-01

2.端口配置

  1. 进入接口配置模式：

    [Huawei] interface GigabitEthernet 0/0/1

  2. 为端口添加描述：

    [Huawei-GigabitEthernet0/0/1] description To Server Room - Web Server 1

  3. 设置端口速率和双工模式：

    [Huawei-GigabitEthernet0/0/1] speed 1000
[Huawei-GigabitEthernet0/0/1] duplex full

  4. 启用或禁用端口：

    [Huawei-GigabitEthernet0/0/1] shutdown
[Huawei-GigabitEthernet0/0/1] undo shutdown

  5. 配置端口安全：

    [Huawei-GigabitEthernet0/0/1] port-security enable
[Huawei-GigabitEthernet0/0/1] port-security maximum-mac-count 1

3.VLAN管理

  1. 创建VLAN：

    [Huawei] vlan 10
[Huawei-vlan10] description Sales Department
[Huawei-vlan10] quit

  2. 将端口分配给VLAN：

    [Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] port link-type access
[Huawei-GigabitEthernet0/0/1] port default vlan 10

  3. 配置Trunk端口：

    shell深色版本

    [Huawei] interface GigabitEthernet 0/0/25
[Huawei-GigabitEthernet0/0/25] port link-type trunk
[Huawei-GigabitEthernet0/0/25] port trunk allow-pass vlan 10 20

  4. 查看VLAN信息：

    [Huawei] display vlan

4.生成树协议（STP）

  1. 启用STP：

    [Huawei] stp enable

  2. 配置STP优先级：优先级范围是0到65535，默认值是32768。较低的数值表示更高的优先级。

    [Huawei] stp priority 4096

  3. 查看STP状态：

    [Huawei] display stp

5.安全性设置

  1. 配置ACL：

    [Huawei] acl number 3000
[Huawei-acl-adv-3000] rule 5 permit ip source 192.168.1.0 0.0.0.255
[Huawei-acl-adv-3000] quit

  2. 应用ACL到端口：

    [Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3000

  3. 配置SSH/Telnet登录安全：

    [Huawei] user-interface vty 0 4
[Huawei-ui-vty0-4] authentication-mode aaa
[Huawei-ui-vty0-4] protocol inbound ssh

配置访问控制列表（Access Control List, ACL）是网络管理和安全策略实施中的一个重要组成部分。ACL可以用来过滤进出接口的数据流量，基于源IP地址、目的IP地址、协议类型等条件进行匹配，并决定允许或拒绝这些流量。

在华为交换机上，ACL分为基本ACL、高级ACL和其他类型的ACL（如二层ACL、用户自定义ACL）。下面我将介绍如何配置一个简单的高级ACL来过滤IPv4流量，并将其应用到特定的接口上。

配置高级ACL

步骤：

  1. 进入系统视图：

    <Huawei> system-view

  2. 创建ACL： 使用acl命令创建一个新的ACL。对于高级ACL，编号范围是3000-3999。

    例如，创建一个编号为3000的高级ACL：

    [Huawei] acl number 3000

  3. 添加规则： 使用rule命令向ACL中添加具体的规则。你可以根据需要指定多个规则，每个规则都有唯一的序号（默认从5开始，每次增加5）。

    • 允许来自192.168.1.0/24网段的所有流量：

      [Huawei-acl-adv-3000] rule 5 permit ip source 192.168.1.0 0.0.0.255

    • 拒绝来自172.16.0.0/16网段的所有流量：

      [Huawei-acl-adv-3000] rule 10 deny ip source 172.16.0.0 0.255.255.0

  4. 退出ACL配置模式：

    [Huawei-acl-adv-3000] quit

  5. 应用ACL到接口： 选择你想要应用ACL的接口，并使用traffic-filter命令将ACL应用于入站或出站流量。

    假设你想将ACL 3000应用到GigabitEthernet 0/0/1端口的入站流量：

    [Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3000
[Huawei-GigabitEthernet0/0/1] quit

  6. 保存配置（确保更改生效）：

    [Huawei] save

示例命令流程：

shell深色版本

<Huawei> system-view
[Huawei] acl number 3000
[Huawei-acl-adv-3000] rule 5 permit ip source 192.168.1.0 0.0.0.255
[Huawei-acl-adv-3000] rule 10 deny ip source 172.16.0.0 0.255.255.0
[Huawei-acl-adv-3000] quit
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3000
[Huawei-GigabitEthernet0/0/1] quit
[Huawei] save

查看ACL配置和状态

要查看当前设备上的ACL配置和状态，可以使用以下命令：

<Huawei> display acl all

这将显示所有已配置的ACL及其规则。

删除ACL

如果你需要删除某个ACL或其规则，可以使用以下命令：

  • 删除整个ACL：

    [Huawei] undo acl number 3000

  • 删除特定规则：

    [Huawei] acl number 3000
[Huawei-acl-adv-3000] undo rule 5
[Huawei-acl-adv-3000] quit

注意事项

  • 规则顺序：ACL规则是按顺序检查的，一旦匹配成功就会立即执行相应的动作（允许或拒绝），因此规则的排列顺序非常重要。
  • 默认行为：如果没有显式地允许某类流量，则默认会被拒绝。所以在设计ACL时，通常最后一条规则应为拒绝所有未明确允许的流量。
  • 测试与验证：在生产环境中应用前，最好先在一个测试环境中验证配置的效果，确保不会对现有业务造成负面影响。
  • 日志记录：为了更好地监控ACL的效果，可以启用日志记录功能，跟踪被允许或拒绝的数据包。

6.监控和日志

  1. 配置日志服务器：

    [Huawei] info-center loghost 192.168.1.100

  2. 启用SNMP：

    [Huawei] snmp-agent sys-info version v2c
[Huawei] snmp-agent community read public
[Huawei] snmp-agent community write private

  3. 查看接口统计信息：

    [Huawei] display interface GigabitEthernet 0/0/1

  4. 查看系统日志：

    [Huawei] display logbuffer

7.其他实用命令

  1. 查看版本信息：

    [Huawei] display version

  2. 查看设备运行时间：

    [Huawei] display clock

  3. 重启设备：

    [Huawei] reboot

8.实操配置

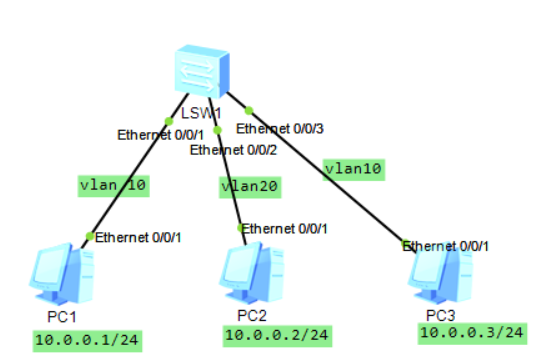

1.使用一台交换机通过VLAN来隔离不同网段之间的通信


#批量创建vlan 10 20
vlan batch 10 20
#配置该接口为access模式并加入vlan 10【Access port一般用于交换机和用户PC主机相连】
interface Ethernet0/0/1
port link-type access
port default vlan 10
#配置该接口为access模式并加入vlan 20
interface Ethernet0/0/2
port link-type access
port default vlan 20
#配置该接口为access模式并加入vlan 10
interface Ethernet0/0/3
port link-type access
port default vlan 10

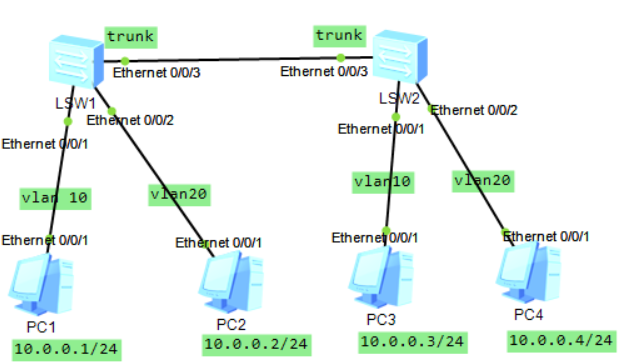

2.使用两台交换机实现相同vlan互通，不同vlan不通。


LSW1配置:
#交换机命名
sysname LSW1
#批量创建vlan 10 20
vlan batch 10 20
#将该接口修改为access 并且加入vlan 10
interface Ethernet0/0/1
port link-type access
port default vlan 10
#将该接口修改为access 并且加入vlan 20
interface Ethernet0/0/2
port link-type access
port default vlan 20
#将该接口修改为trunk模式【Trunk port一般用于连接交换机】,并且放行vlan 10 20
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20

LSW2配置:
#交换机命名
sysname LSW2
#批量创建vlan 10 20
vlan batch 10 20
#将该接口修改为access 并且加入vlan 10
interface Ethernet0/0/1
port link-type access
port default vlan 10
#将该接口修改为access 并且加入vlan 20
interface Ethernet0/0/2
port link-type access
port default vlan 20
#将该接口修改为trunk模式,并且放行vlan 10 20
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20

知识点：

Access模式
单VLAN通信：Access端口通常用于连接终端设备，如计算机、打印机等，或者只属于一个VLAN的交换机。
无标签数据帧：当数据帧从Access端口进入或离开时，如果该端口是为某个VLAN配置的，则会自动添加或移除802.1Q VLAN标签。也就是说，用户设备不需要关心VLAN标签的事情。
默认VLAN：每个Access端口都会分配一个默认的VLAN，所有未标记的数据帧都会被认为是属于这个VLAN。
Trunk模式
多VLAN通信：Trunk端口用于交换机之间或交换机与路由器之间的连接，能够承载多个VLAN的流量。
带标签数据帧：Trunk端口发送和接收带有802.1Q VLAN标签的数据帧。这允许来自不同VLAN的数据帧在同一物理链路上共存，并且可以根据标签正确地路由到目的地。
本征VLAN (Native VLAN)：Trunk端口有一个特殊的VLAN称为本征VLAN，它用于传输未标记的数据帧。通常情况下，同一Trunk链路两端的交换机应该配置相同的本征VLAN。
简而言之，Access端口是为单一VLAN服务的，而Trunk端口可以跨越多个VLAN并管理它们之间的通信。选择哪种模式取决于网络设计需求和连接设备的要求。

三层交换机

配置vlan基础通信

#创建VLAN并添加端口
<Huawei> sys
[Huawei] vlan 1
[Huawei-vlan1] port 10GE1/0/1
...
[Huawei-vlan1] port 10GE1/0/48
[Huawei-vlan1] quit
# 配置VLAN接口的IP地址
[Huawei] interface Vlanif 1
[Huawei-Vlanif1] ip address 192.168.100.254 255.255.255.0
[Huawei-Vlanif1] quit
[Huawei] save
#查看端口
[Huawei] display interface brief
#检查配置
[Huawei] display vlan
[Huawei] display ip interface brief
#删除vlan
[Huawei] interface Vlanif 1
[Huawei-Vlanif1] undo ip address
[Huawei-Vlanif1] quit
[Huawei] undo interface Vlanif 1
[Huawei] undo vlan 1
[Huawei] save
[Huawei] display vlan
[Huawei] display ip interface brief
