SpringBoot+Dubbo+Zookeeper 实现负载均衡、服务降级

SpringBoot + Dubbo + Zookeeper 实现负载均衡、服务降级

参考网址

http://dubbo.apache.org/zh-cn/ Dubbo 官网

http://dubbo.apache.org/zh-cn/docs/user/quick-start.html Dubbo 文档

框架组成

springboot 2.3.4+ zookeeper 3.6.2 + dubbo 2.6.5；

工具：IDEA 2019.1.2

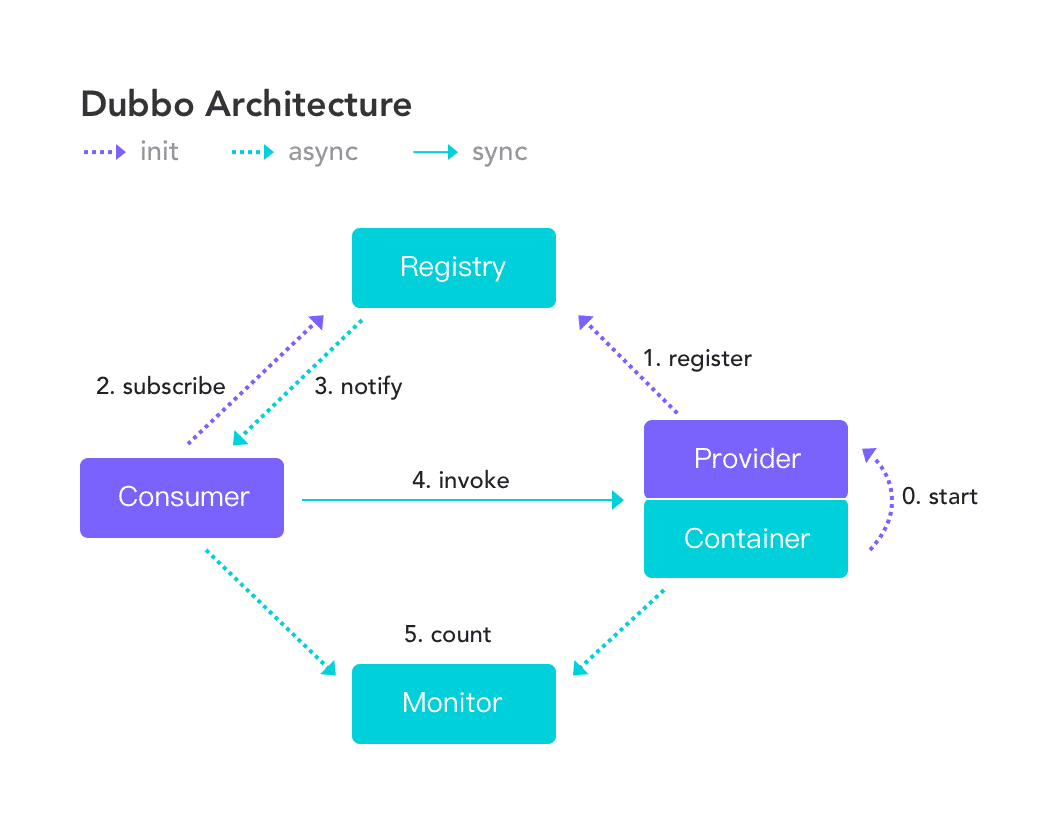

Dubbo 体系结构


执行流程：

  1. 启动注册中心：例如 zookeeper，接受 provider 的注册，接受 consumer 的订阅，当 provider 有变化的时候，会主动通知 consumer；

  2. 启动Provider：provider是服务的提供者，例如提供 com.xian.service.impl.UserServiceImpl 这个服务，它是服务的具体实现，provider 启动的时候会向 zookeeper 这个注册中心注册，表明自己可以提供哪些服务；

  3. 启动Consumer：consumer 是服务的消费者，例如通过 com.xian.controller.UserController 去调用 UserServiceImpl，consumer 启动的时候会去 zookeeper 这个注册中心 订阅自己需要的服务；

  4. 启动Registry：注册中心，例如 zookeeper，接受 provider 的注册，接受 consumer 的订阅，当 provider 有变化的时候，会主动通知 consumer；

  5. consumer 调用 provider 的具体服务，例如 UserController 调用 UserServiceImpl，但是具体由那一台 provider 服务器提供服务，取决于 负载均衡调度算法；

  6. Monitor：监控中心，统计服务被调用的次数和时间，服务的消费者和提供者会在内存中累计调用次数和
    调用时间，定时每分钟向监控中心发送一次统计数据；

创建 Project

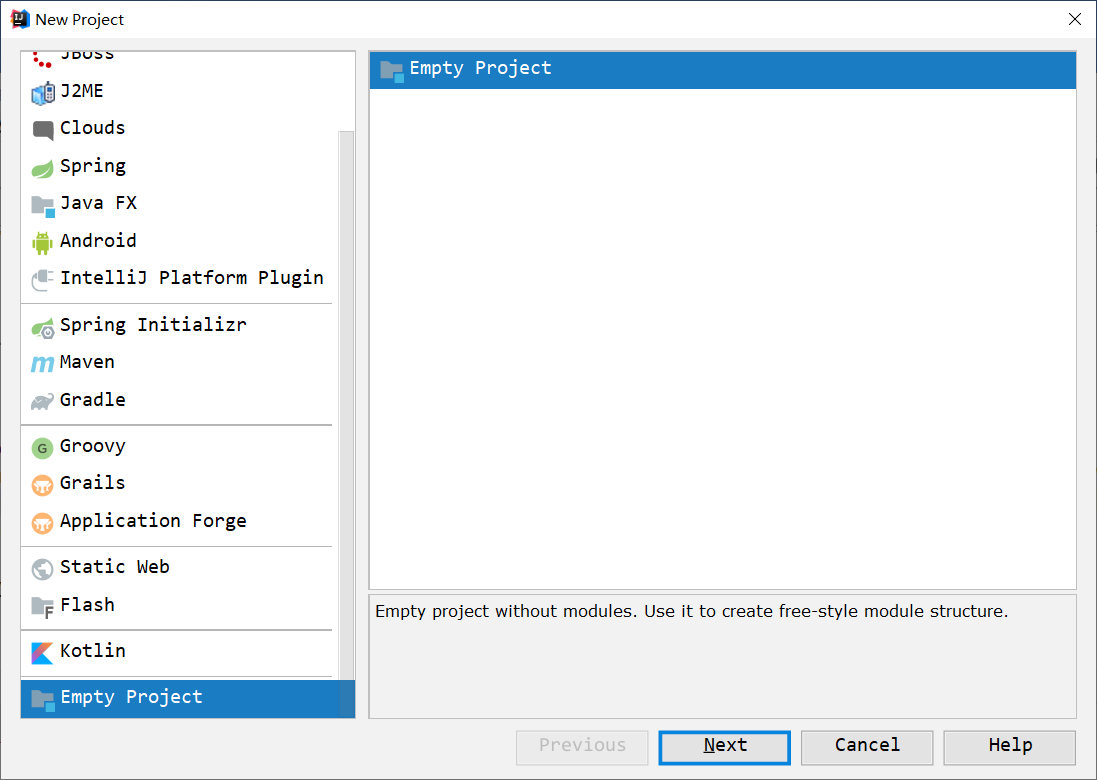

菜单栏：File| New Project， 创建一个空的 Project

image-20201019232727306

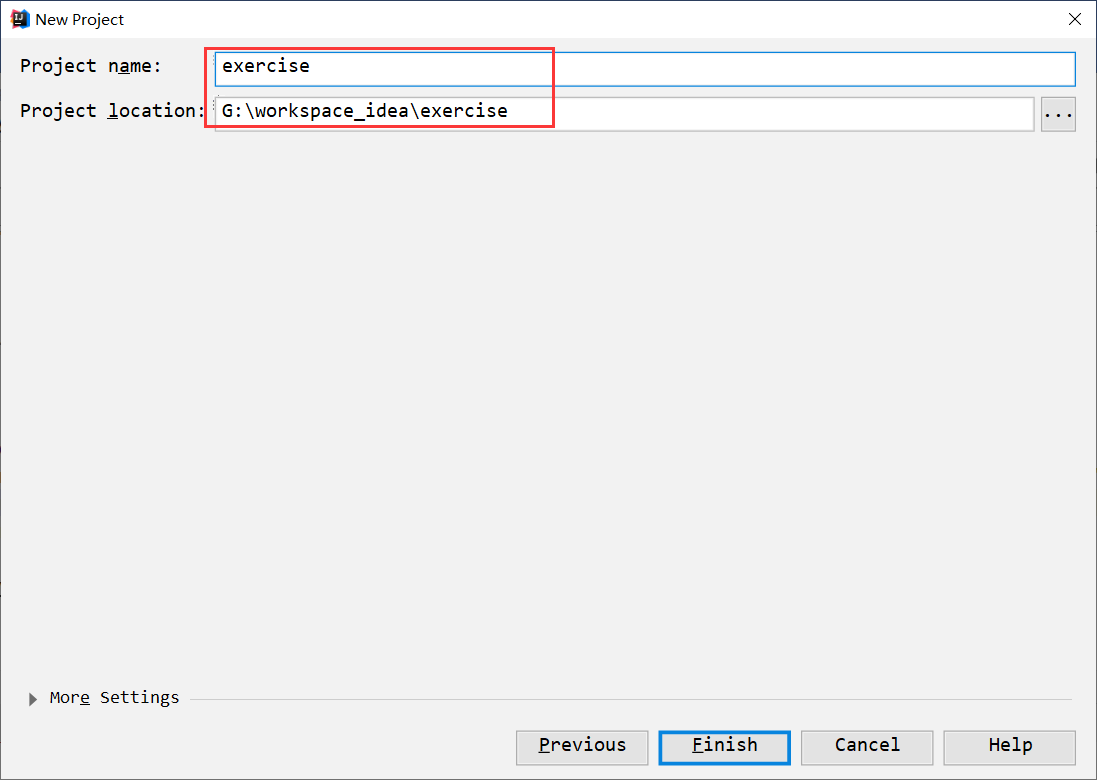

填 Project 的名称和存放路径，然后点击右下角的【Finish】:

image-20201019232831892

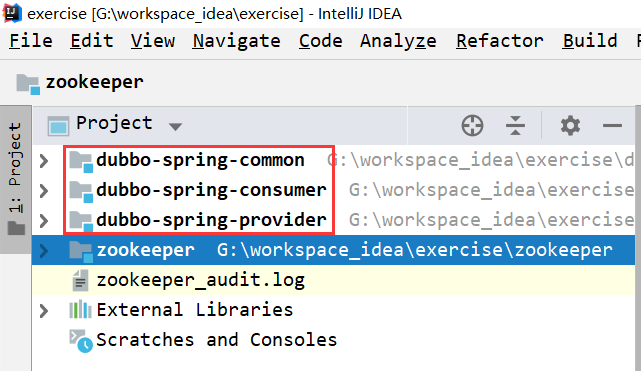

要在这个 Project 下创建 3 个子 module，最终目录 module 结构如下：

image-20201019233928017

module：dubbo-spring-common

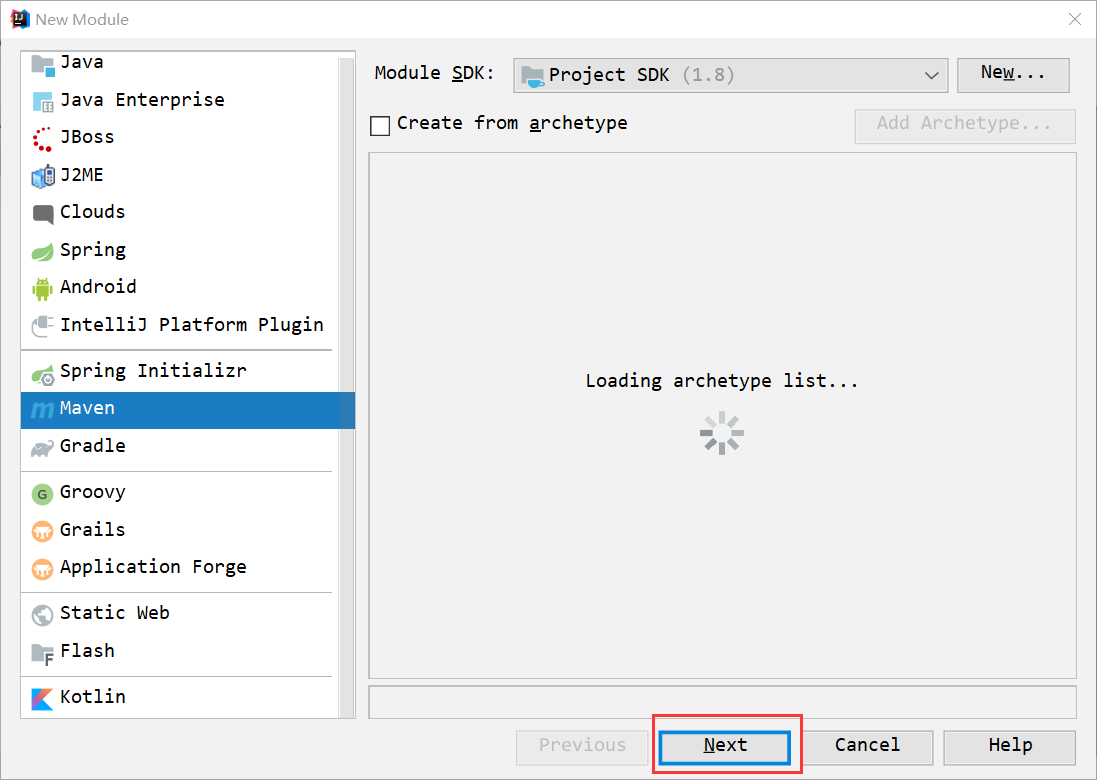

创建工程

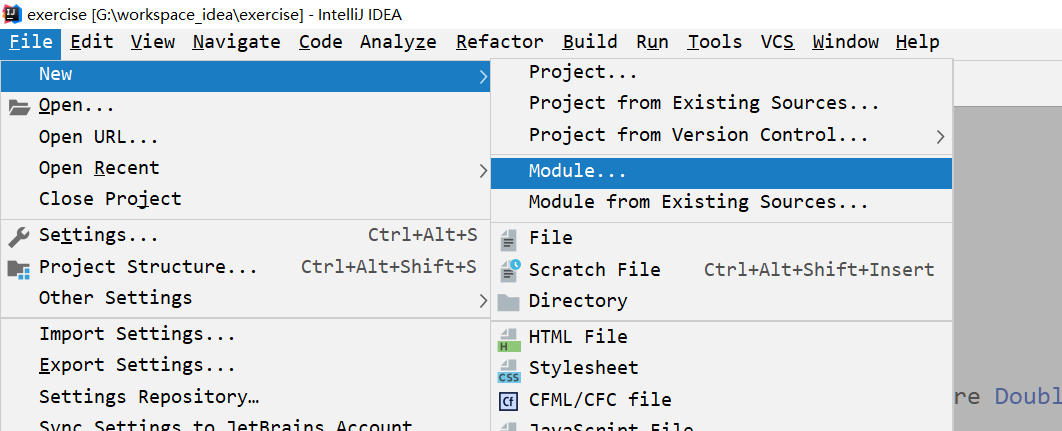

image-20201019205800074

image-20201019205812309

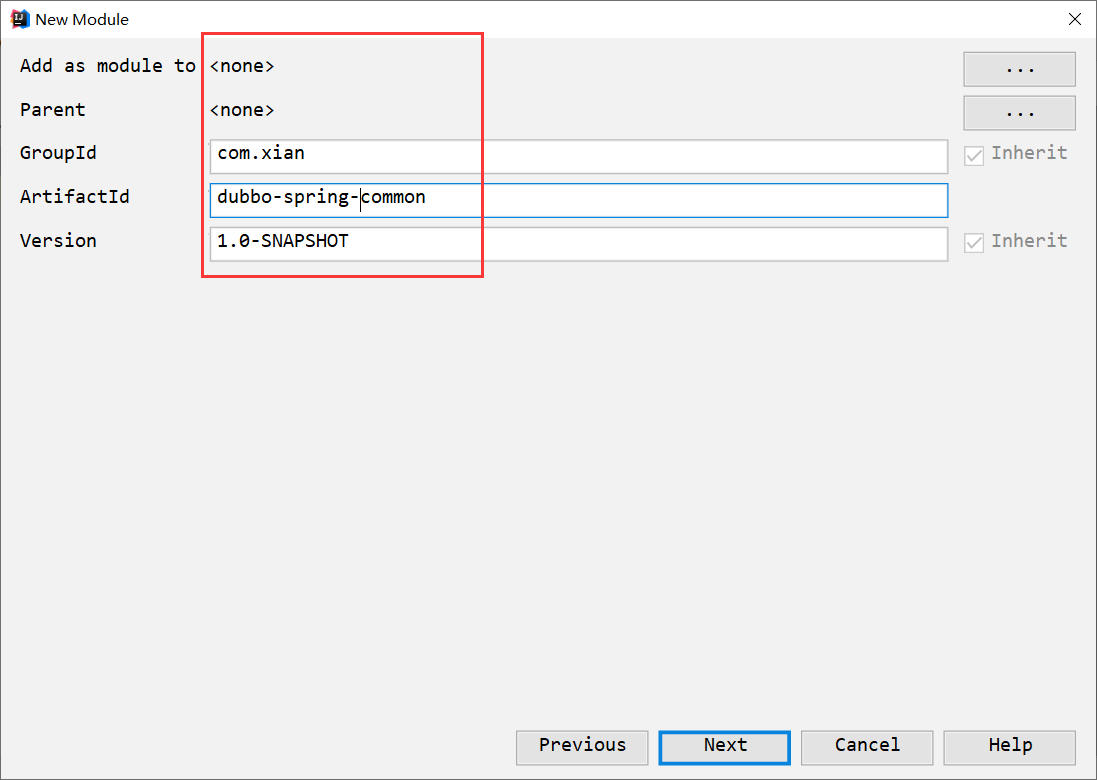

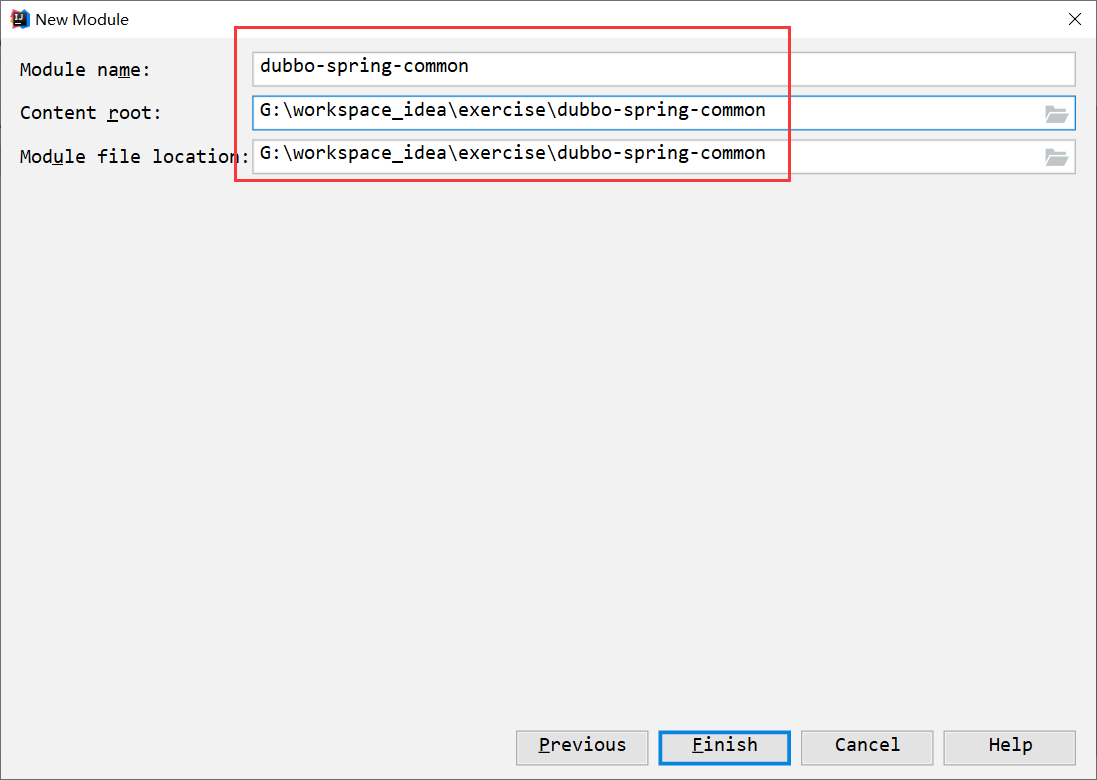

填项目的坐标：GroupId, ArtifactId

image-20201019205953315

image-20201019210017912

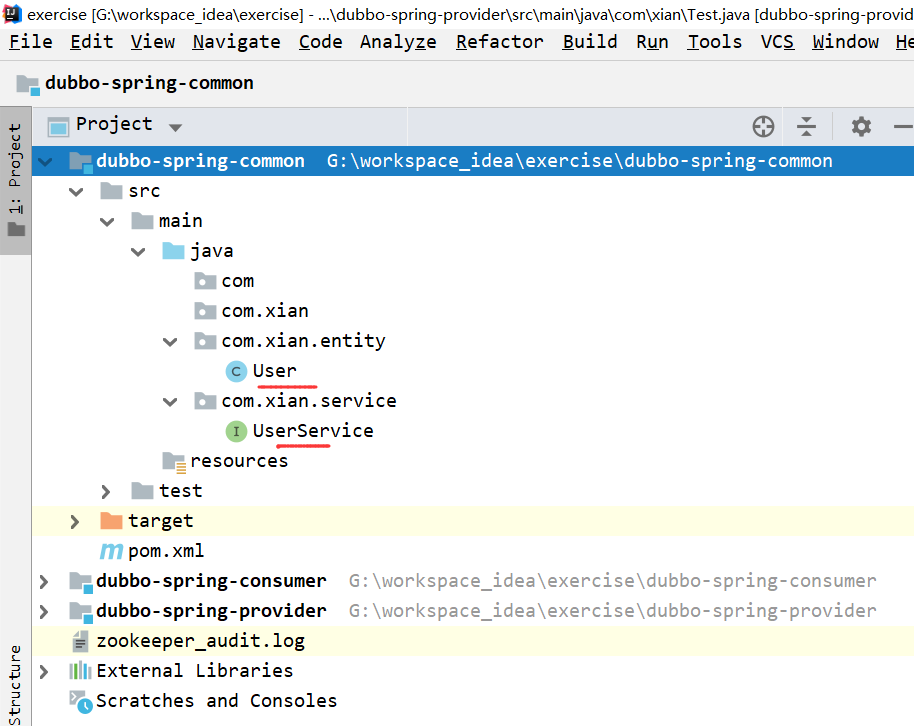

工程结构

image-20201021074738515

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.xian</groupId>
    <artifactId>dubbo-spring-common</artifactId>
    <packaging>pom</packaging>
    <version>1.0-SNAPSHOT</version>

</project>

User.java

package com.xian.entity;

import java.io.Serializable;

/**
 * Author: xian
 * Date: 2020-10-19 21:02
 * Description: 描述
 */
public class User implements Serializable {
    private Integer id;
    private String username;
    private String password;

    public Integer getId() {
        return id;
    }

    public void setId(Integer id) {
        this.id = id;
    }

    public String getUsername() {
        return username;
    }

    public void setUsername(String username) {
        this.username = username;
    }

    public String getPassword() {
        return password;
    }

    public void setPassword(String password) {
        this.password = password;
    }

    @Override
    public String toString() {
        return "User{" +
                "id=" + id +
                ", username='" + username + '\'' +
                ", password='" + password + '\'' +
                '}';
    }
}

UserService.java

package com.xian.service;

import com.xian.entity.User;

/**
 * Author: xian
 * Date: 2020-10-19 21:04
 * Description: 描述
 */
public interface UserService {
    public User findById(int id);
}

module：dubbo-springboot-provider

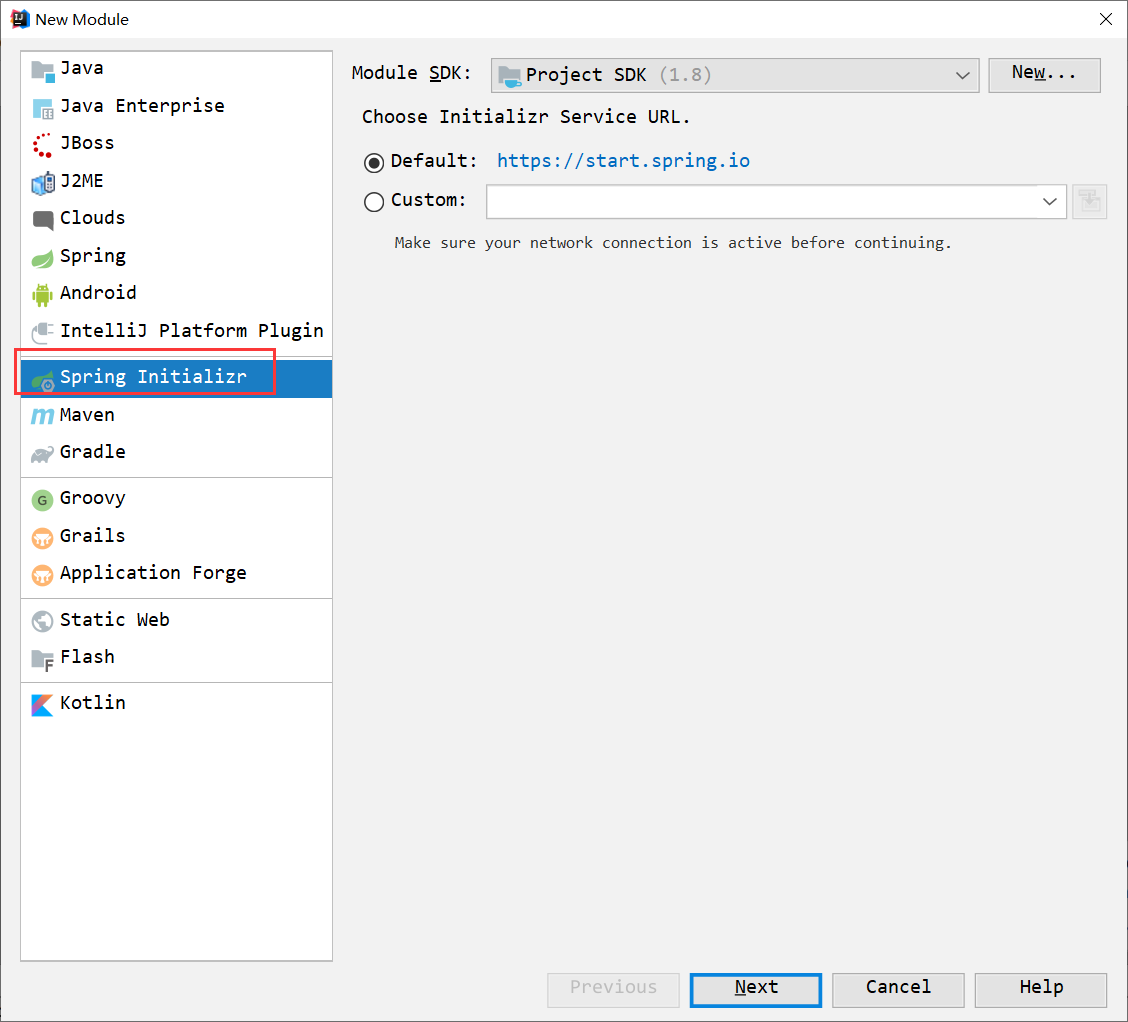

创建工程

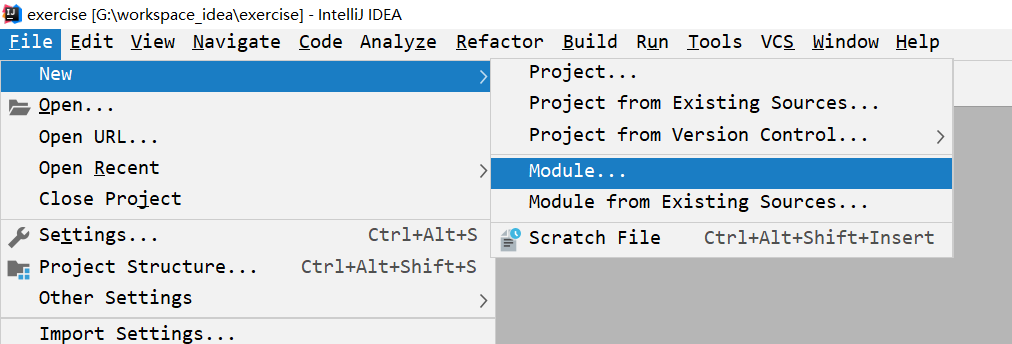

image-20201025090713994

image-20201025091032877

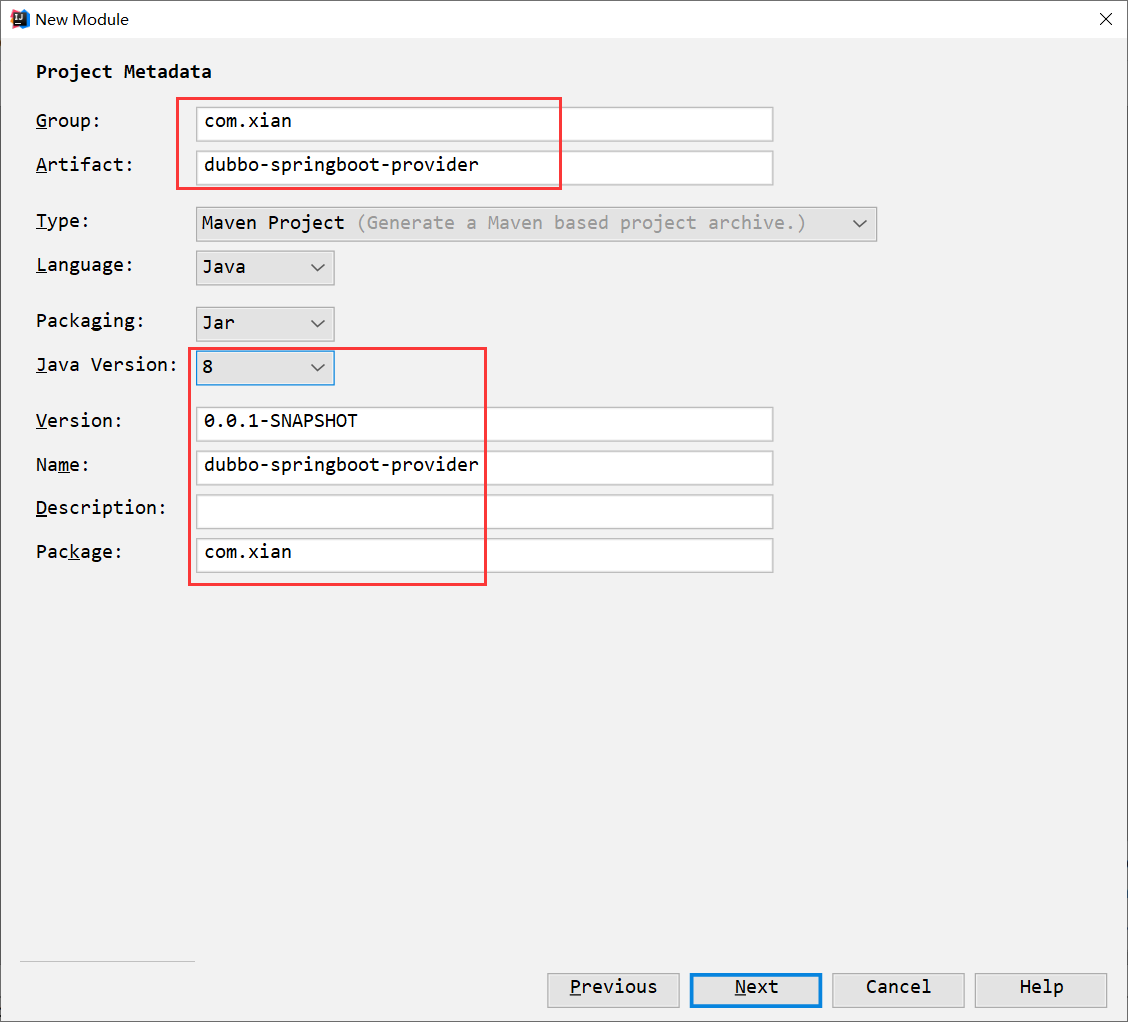

image-20201025091225676

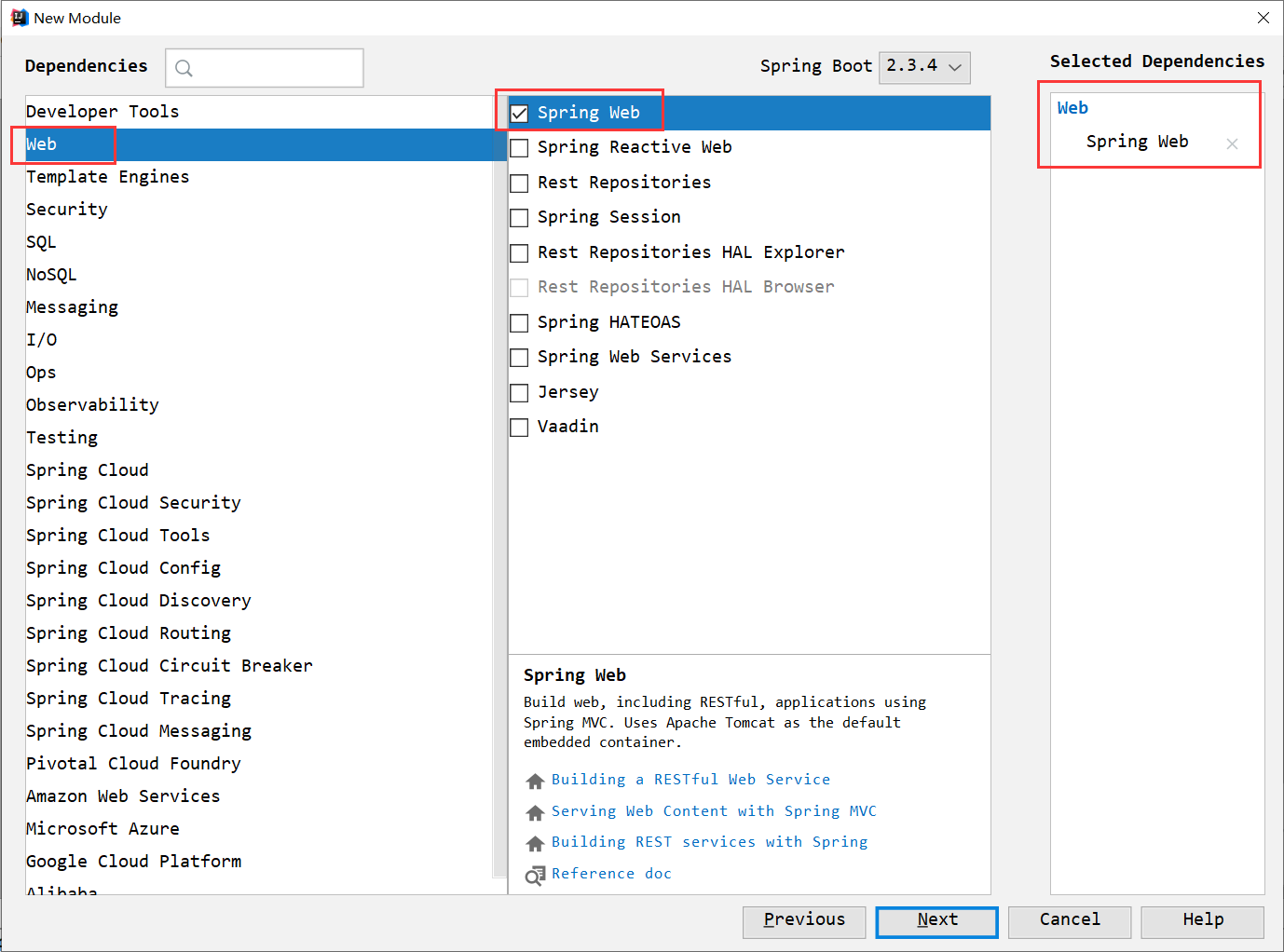

image-20201025091245886

image-20201025091258818

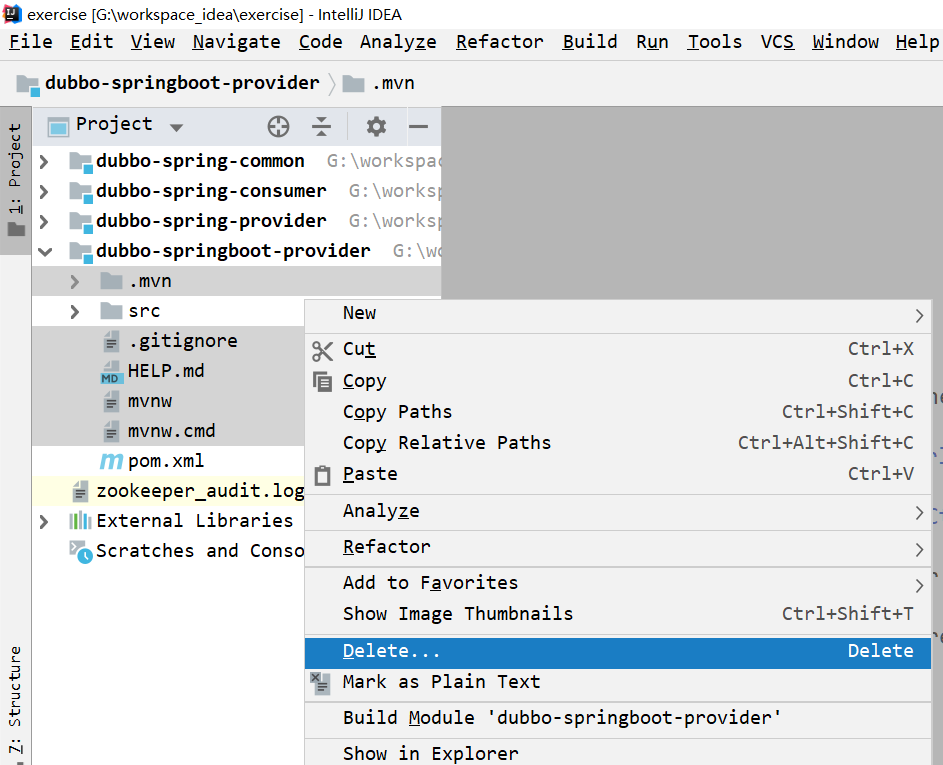

删除不需要的文件、文件夹

image-20201025091340664

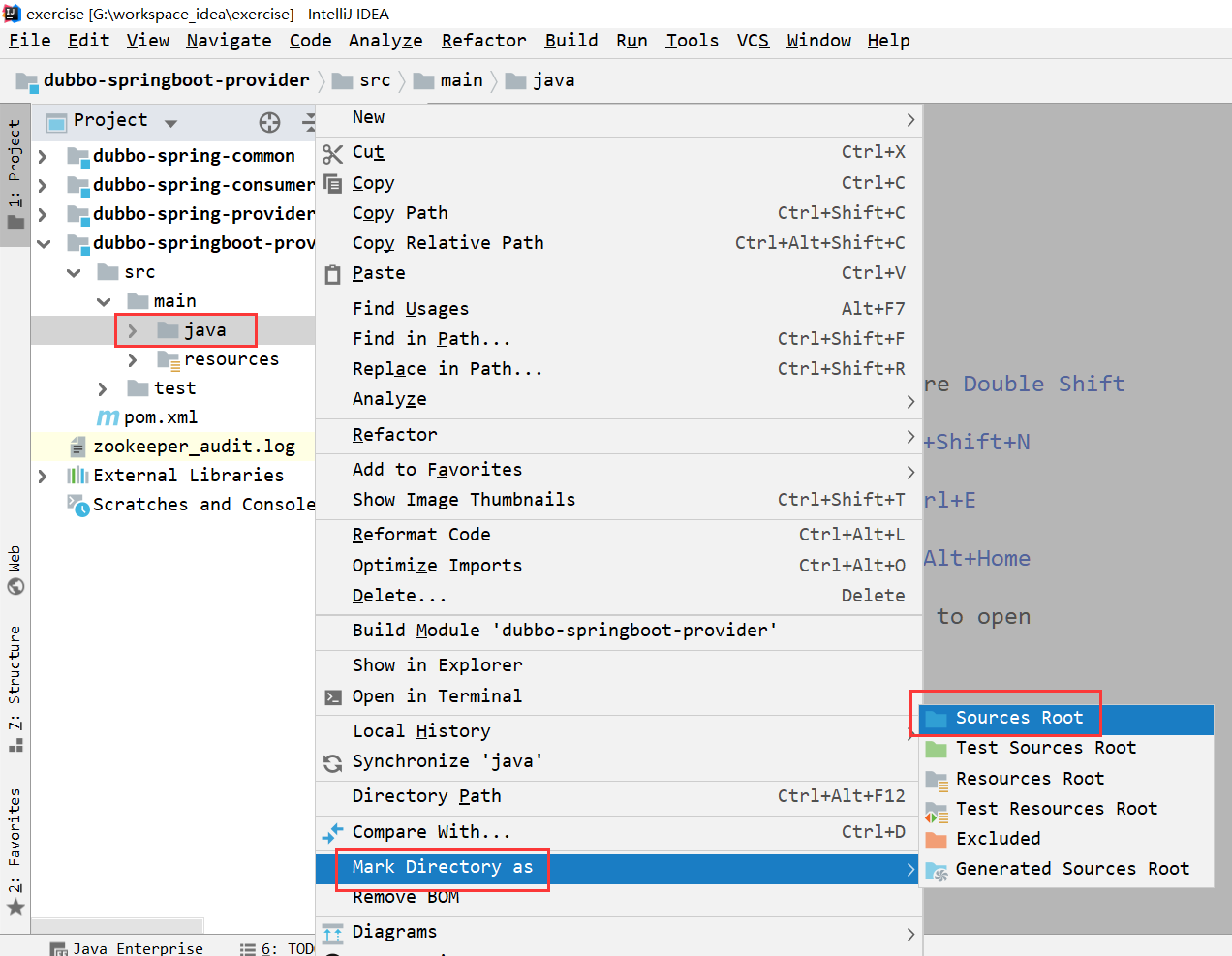

将【java 】文件夹标记为 【Source Root】

image-20201025091912823

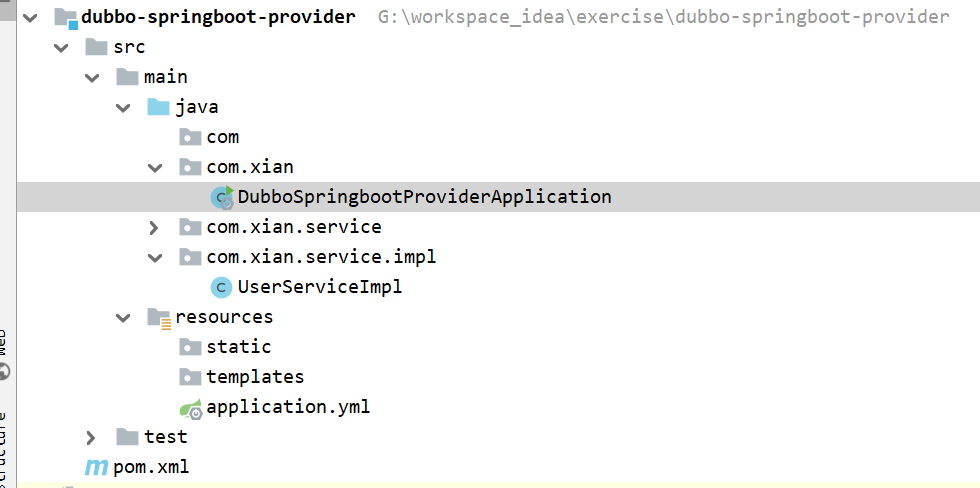

工程结构

image-20201025094301608

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.4.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.xian</groupId>
    <artifactId>dubbo-springboot-provider</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>dubbo-springboot-provider</name>
    <description>Demo project for Spring Boot</description>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <!-- 依赖 dubbo-common -->
        <dependency>
            <groupId>com.xian</groupId>
            <artifactId>dubbo-spring-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- dubbo 的 starter -->
        <dependency>
            <groupId>com.alibaba.boot</groupId>
            <artifactId>dubbo-spring-boot-starter</artifactId>
            <version>0.2.0</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

application.yml

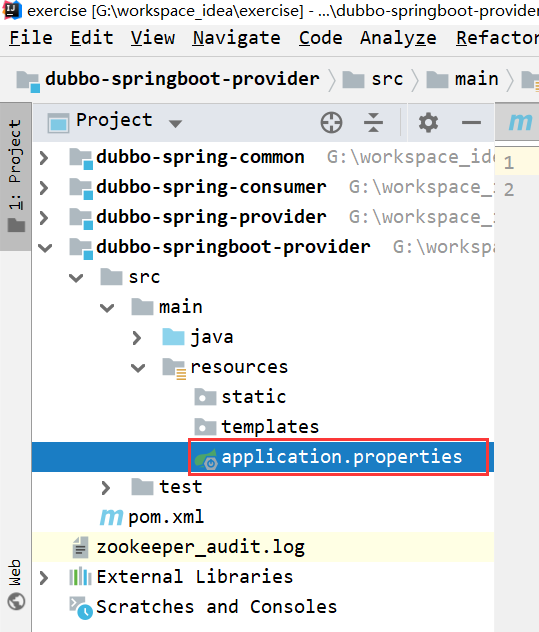

将 application.properties 重命名为 application.yml

image-20201025093133080

server:
  port: 8881

dubbo:
  application:
    name: dubbo-springboot-provider
  registry:
    address: zookeeper://127.0.0.1:2181 # 配置 zookeeper 的地址
  protocol:
    name: dubbo
    port: 9991
  monitor:
    protocol: registry	# 配置监控中心的地址从注册中心 registry 里面找

UserServiceImpl.java

这里导入的 Service 包是阿里 dubbo 下面的包；

package com.xian.service.impl;

import com.xian.entity.User;
import com.xian.service.UserService;
import org.springframework.stereotype.Component;
import com.alibaba.dubbo.config.annotation.Service;

import java.text.SimpleDateFormat;
import java.util.Date;

/**
 * Author: xian
 * Date: 2020-10-25 9:35
 * Description: 描述
 */
@Component
@Service
public class UserServiceImpl implements UserService {
    @Override
    public User findById(int id) {

        System.out.println("UserServiceImpl.findById====================== ");

        User user = new User();
        user.setId(id);
        user.setUsername("xian");
        user.setPassword("123");

        return user;
    }
}

DubboSpringbootProviderApplication.java

添加 @EnableDubbo 开启dubbo

package com.xian;

import com.alibaba.dubbo.config.spring.context.annotation.EnableDubbo;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
@EnableDubbo
public class DubboSpringbootProviderApplication {

    public static void main(String[] args) {
        SpringApplication.run(DubboSpringbootProviderApplication.class, args);
    }

}

module：dubbo-springboot-consumer

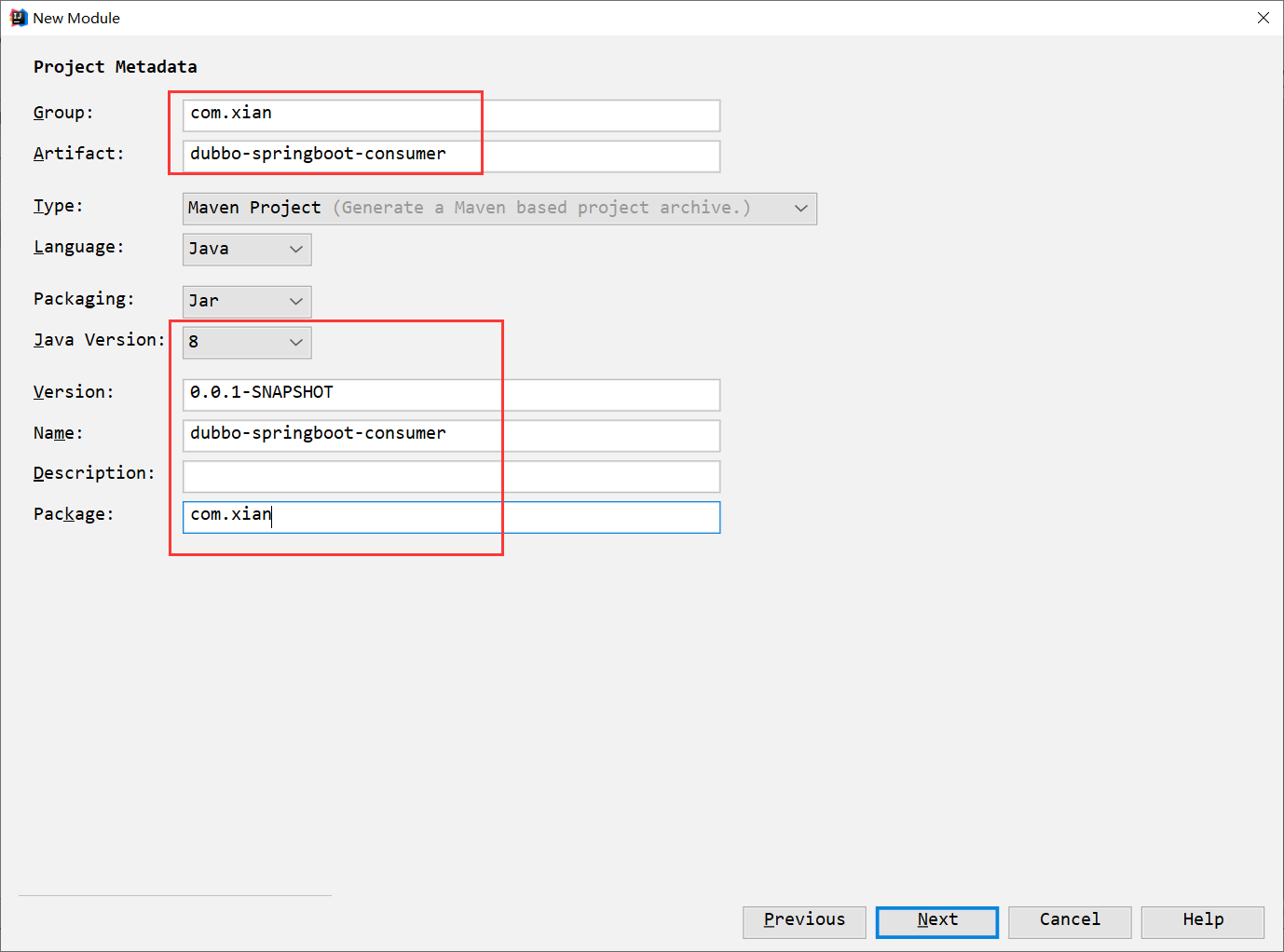

创建工程

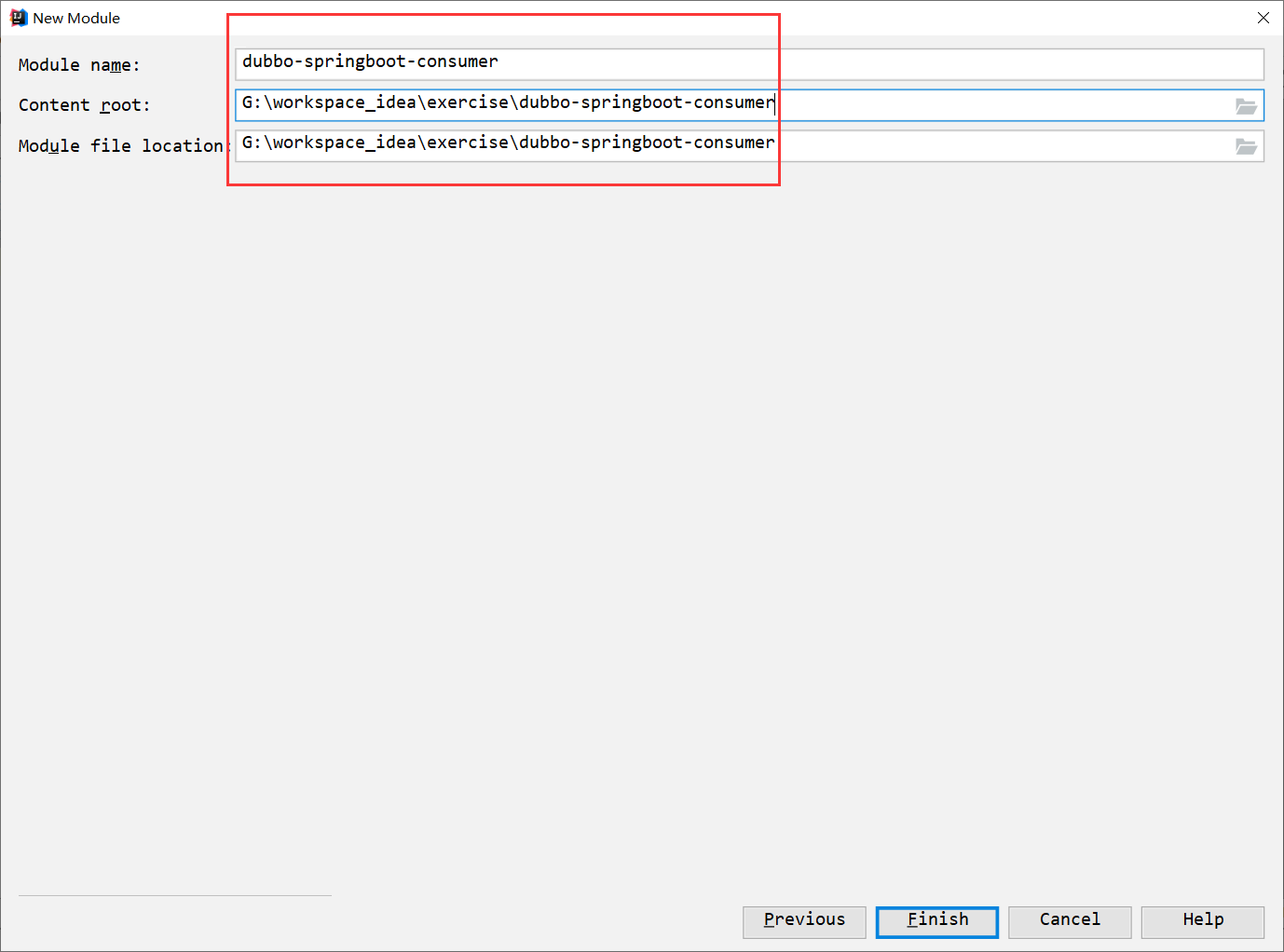

image-20201025094447149

image-20201025094545726

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.4.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.xian</groupId>
    <artifactId>dubbo-springboot-consumer</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>dubbo-springboot-consumer</name>
    <description>Demo project for Spring Boot</description>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <!-- 依赖 dubbo-common -->
        <dependency>
            <groupId>com.xian</groupId>
            <artifactId>dubbo-spring-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- 依赖 dubbo 的 starter -->
        <dependency>
            <groupId>com.alibaba.boot</groupId>
            <artifactId>dubbo-spring-boot-starter</artifactId>
            <version>0.2.0</version>
        </dependency>

        <!-- 依赖 thymleaf -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-thymeleaf</artifactId>
            <version>2.1.1.RELEASE</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

application.yml

server:
  port: 8882

dubbo:
  application:
    name: dubbo-springboot-consumer
  registry:
    address: zookeeper://127.0.0.1:2181
  monitor:
    protocol: registry

spring:
  thymeleaf:
    cache: false

UserController.java

package com.xian.controller;

import com.alibaba.dubbo.config.annotation.Reference;
import com.xian.entity.User;
import com.xian.service.UserService;
import org.springframework.stereotype.Controller;
import org.springframework.ui.Model;
import org.springframework.web.bind.annotation.RequestMapping;

/**
 * Author: xian
 * Date: 2020-10-25 9:53
 * Description: 描述
 */
@Controller
@RequestMapping("/user")
public class UserController {

    @Reference
    private UserService userService;

    @RequestMapping("/findUser")
    public String findUser(int id, Model model) {
        User user = userService.findById(id);
        model.addAttribute("user", user);
        return "success";
    }

}

DubboSpringbootConsumerApplication.java

添加 @EnableDubbo 开启dubbo

package com.xian;

import com.alibaba.dubbo.config.spring.context.annotation.EnableDubbo;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
@EnableDubbo
public class DubboSpringbootConsumerApplication {

    public static void main(String[] args) {
        SpringApplication.run(DubboSpringbootConsumerApplication.class, args);
    }

}

启动 zookeeper

下载

https://zookeeper.apache.org/releases.html

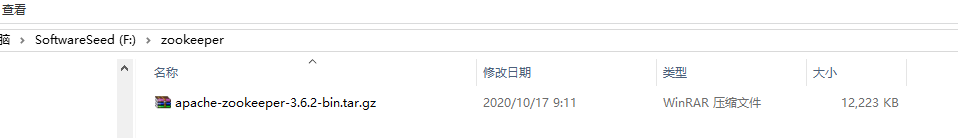

image-20201017105102475

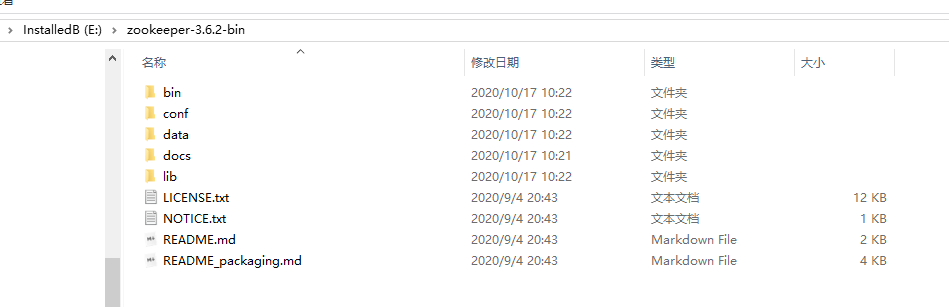

解压

image-20201017110906252

配置

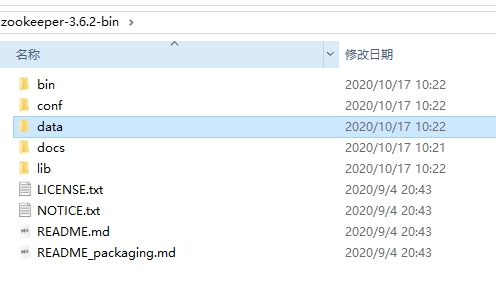

建文件夹：data

image-20201017110934139

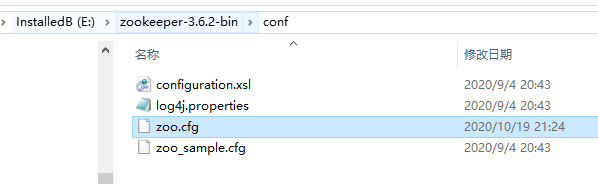

进入文件夹 conf，

image-20201025111958525

复制 zoo_sample.cfg 并另存为 zoo.cfg

编辑 zoo.cfg，修改变量 dataDir 的值为：

dataDir=../data

启动 Server

进入 bin 目录，双击 zkServer.cmd

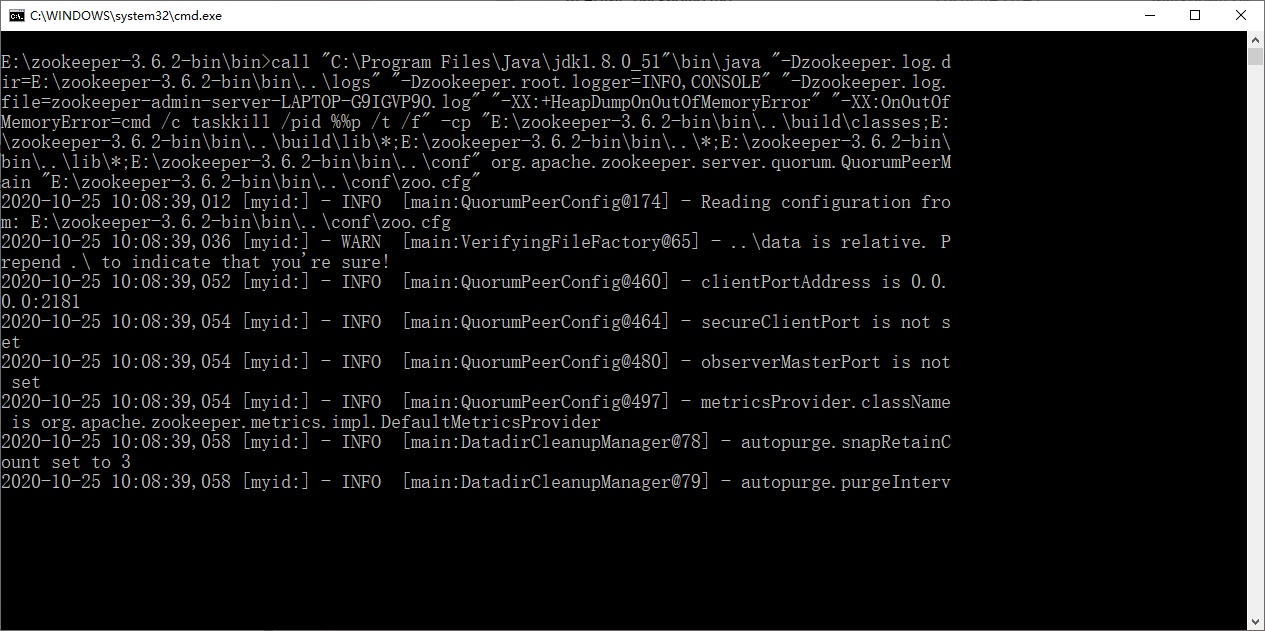

启动效果：

image-20201025111320213

客户端连接

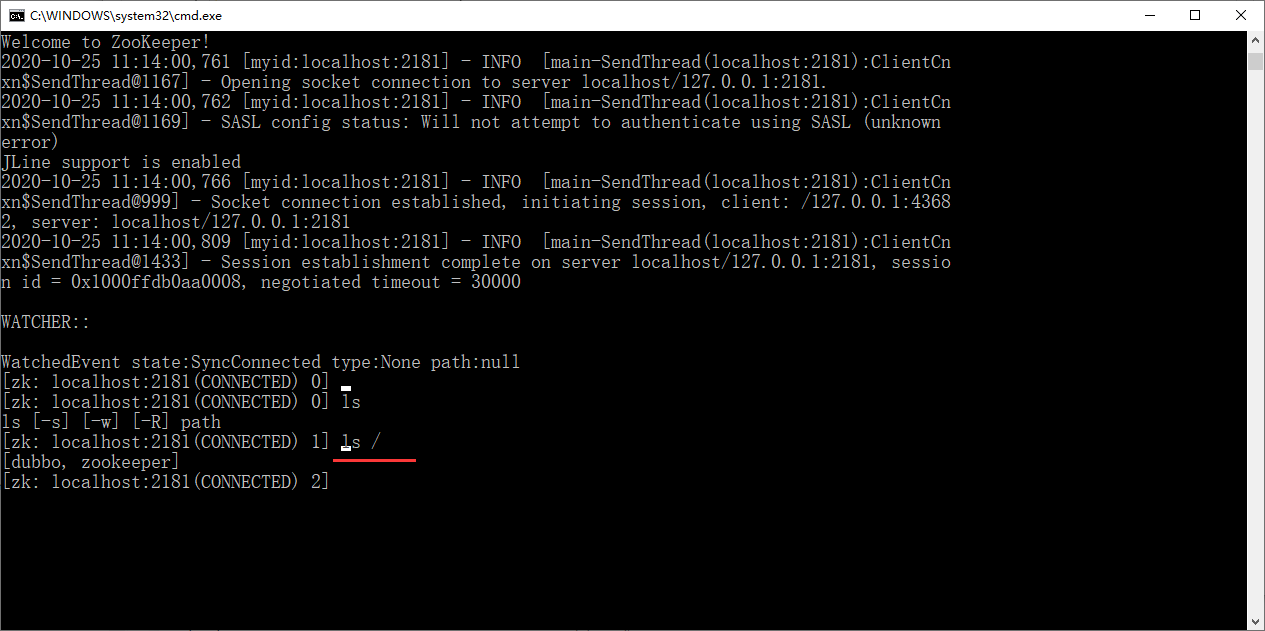

进入 bin 目录，双击 zkCli.cmd，回车，输入 ls /

双击 zkCli.cmd

image-20201025111430952

启动 dubbo-springboot-provider

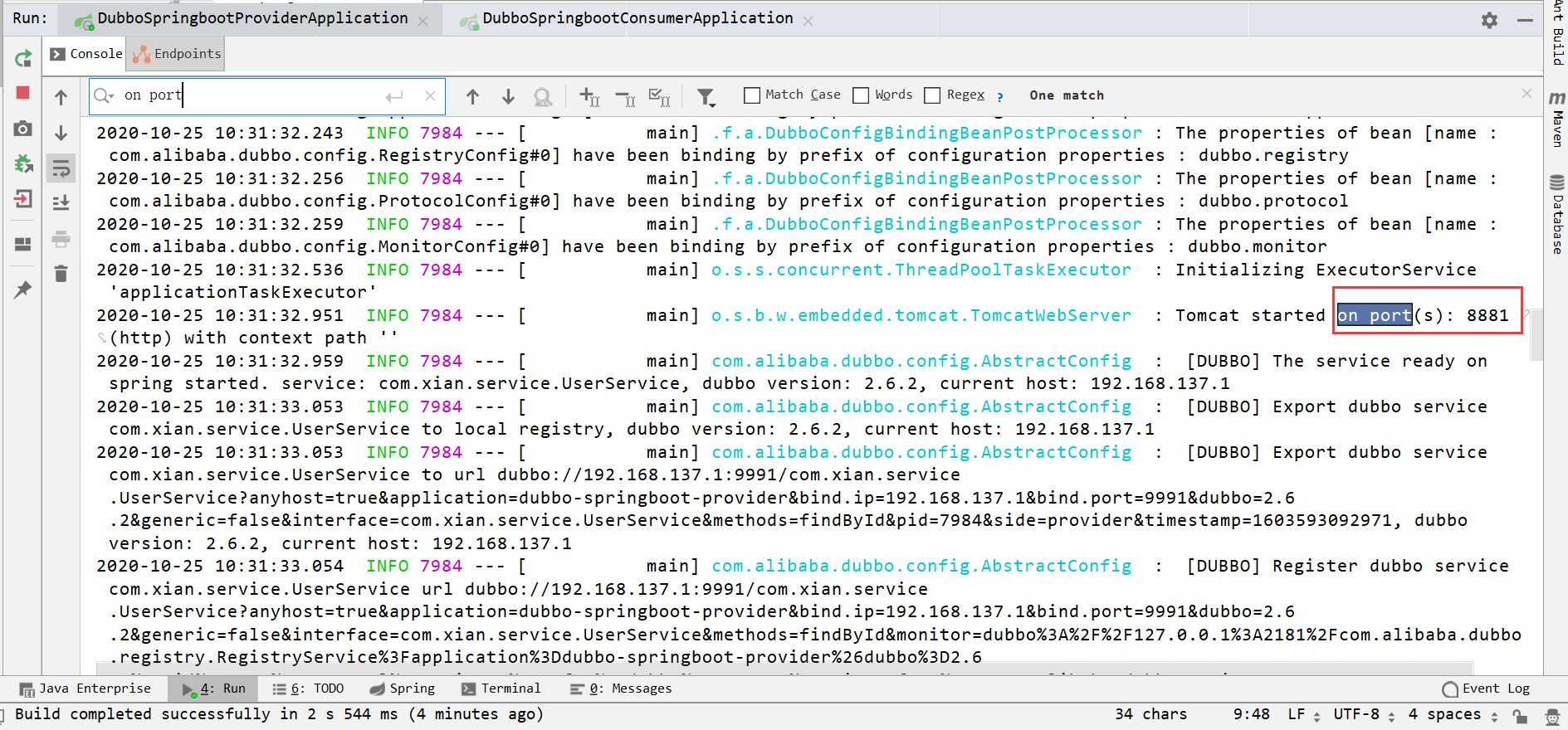

启动这个工程下的应用程序 DubboSpringbootProviderApplication.java ，可以看到启动端口是 8881：

image-20201025103946535

启动 dubbo-springboot-consumer

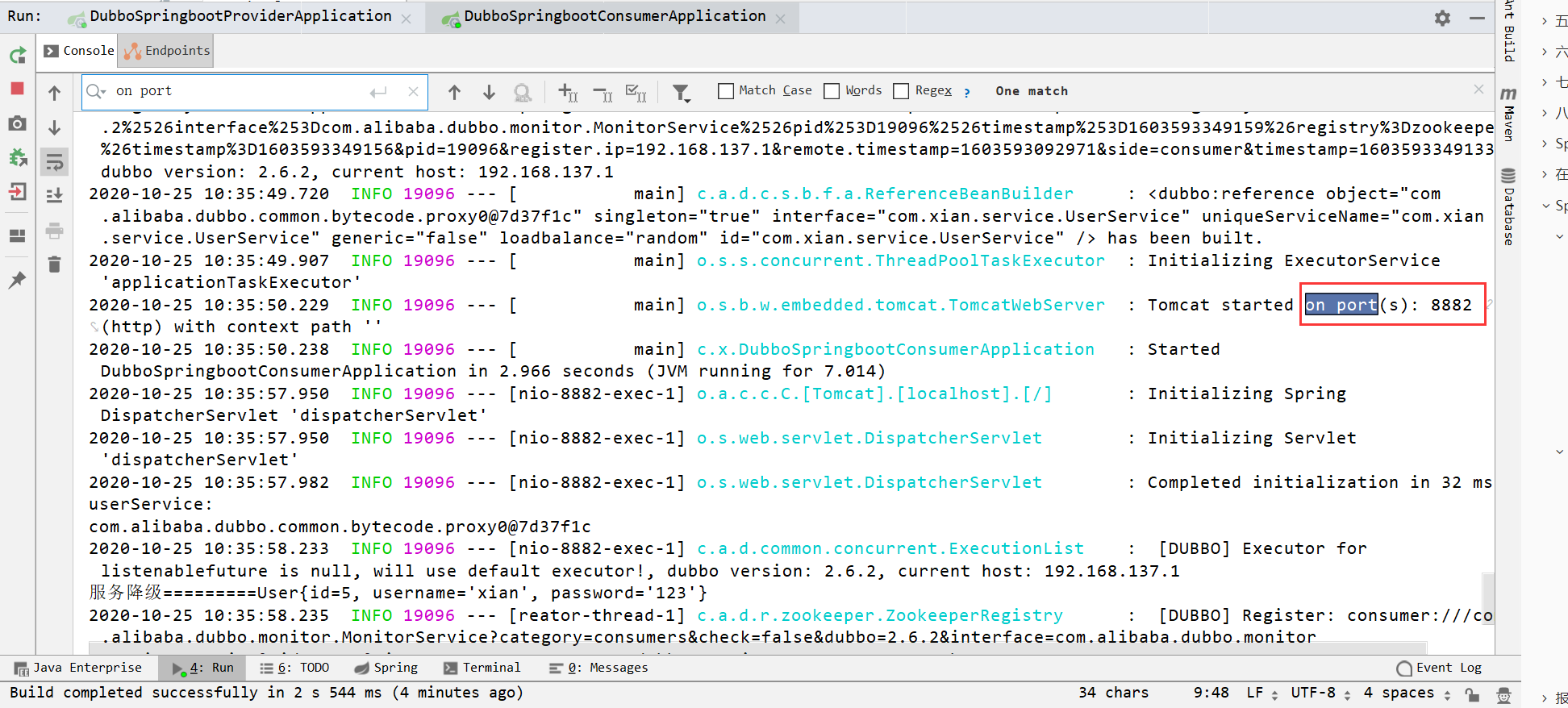

启动这个工程下的应用程序 DubboSpringbootProviderApplication.java ，可以看到启动端口是 8882

image-20201025104007273

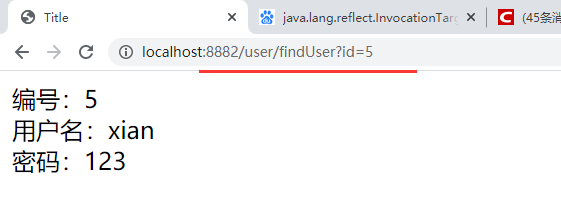

访问

image-20201025103654363

可以到能访问到 provider 提供的服务了；

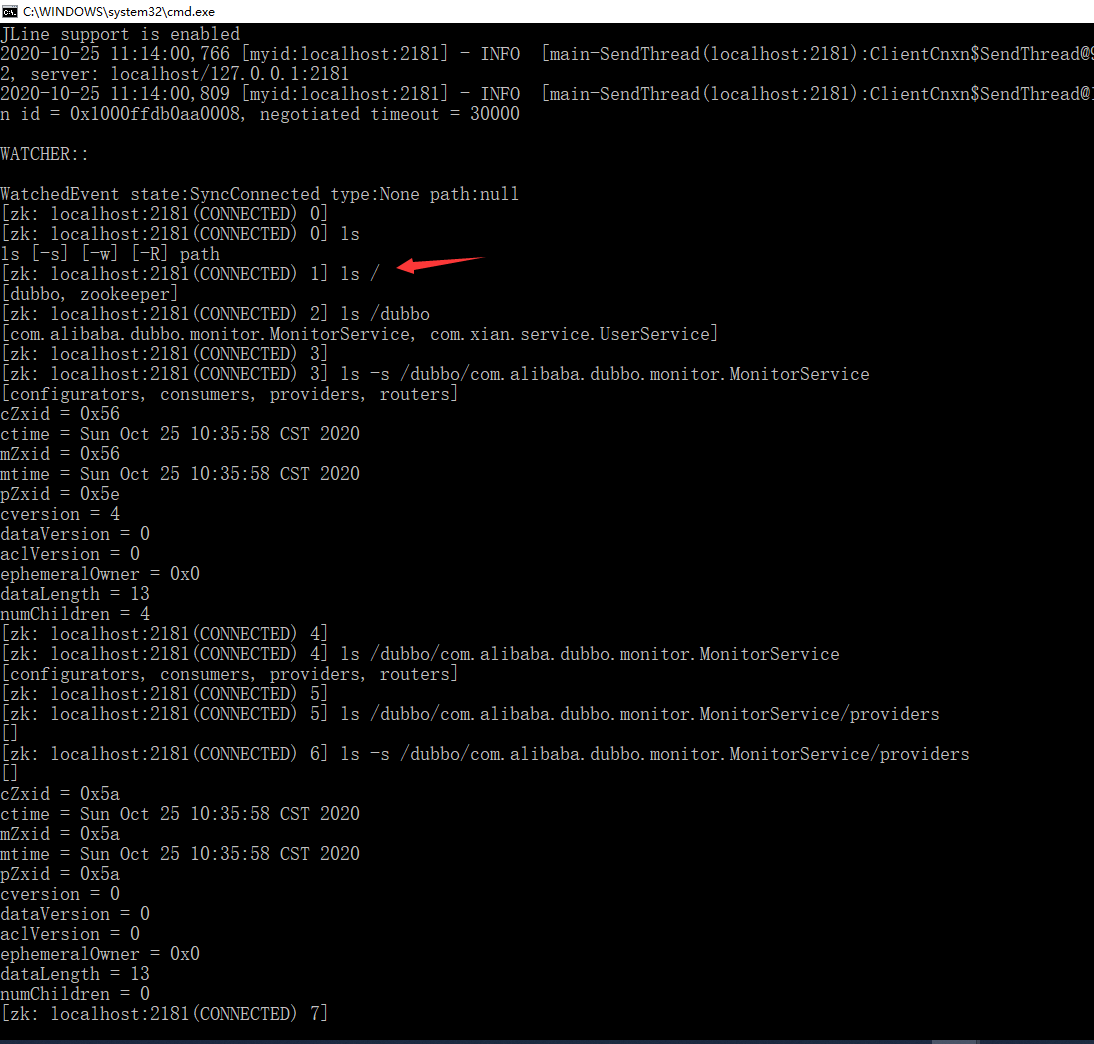

查看 zookeeper 客户端

在 zookeeper 客户端下，可以看到根节点里面多了 dubbo 节点，dubbo 里面有服务的提供者 provider、服务的消费者 consumer、配置中心等节点；

image-20201025111743432

查看 Dubbo 管理中心

Dubbo 管理中心名字是 dubbo-admin，要去 github 下载，通过 maven 打包，得到的 jar 包用来运行，然后就可以看到管理中心了，可以用来控制 provider 的升权、降权，还可以控制 consumer 的屏蔽和容错；

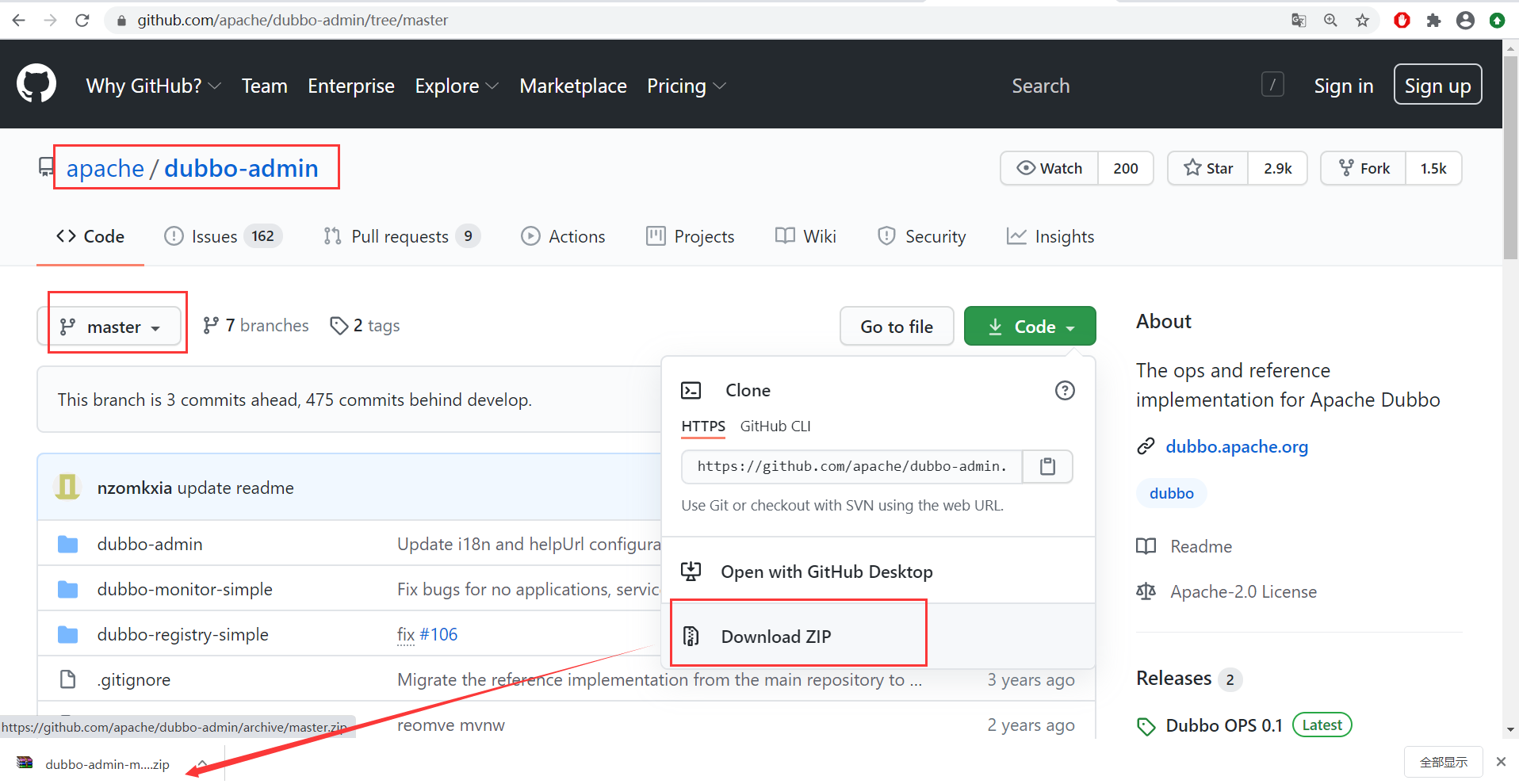

下载

image-20201025123610306

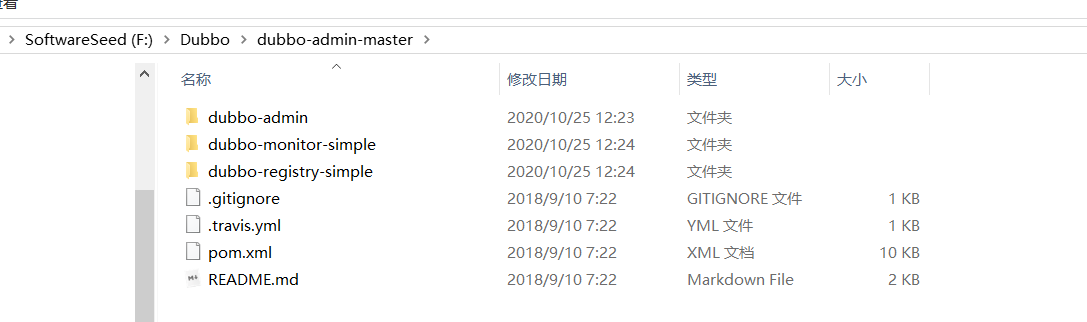

解压：

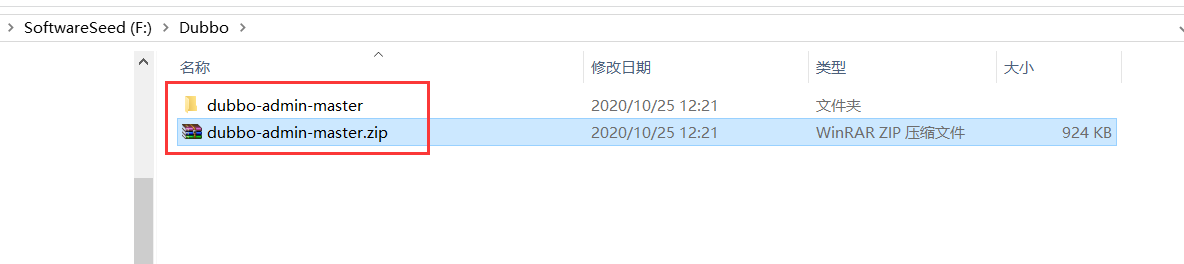

image-20201025123810593

image-20201025123823027

打包

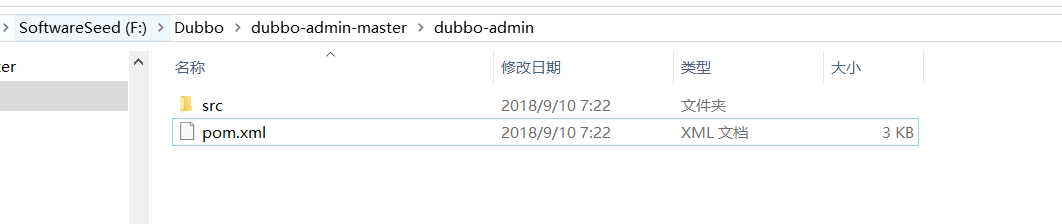

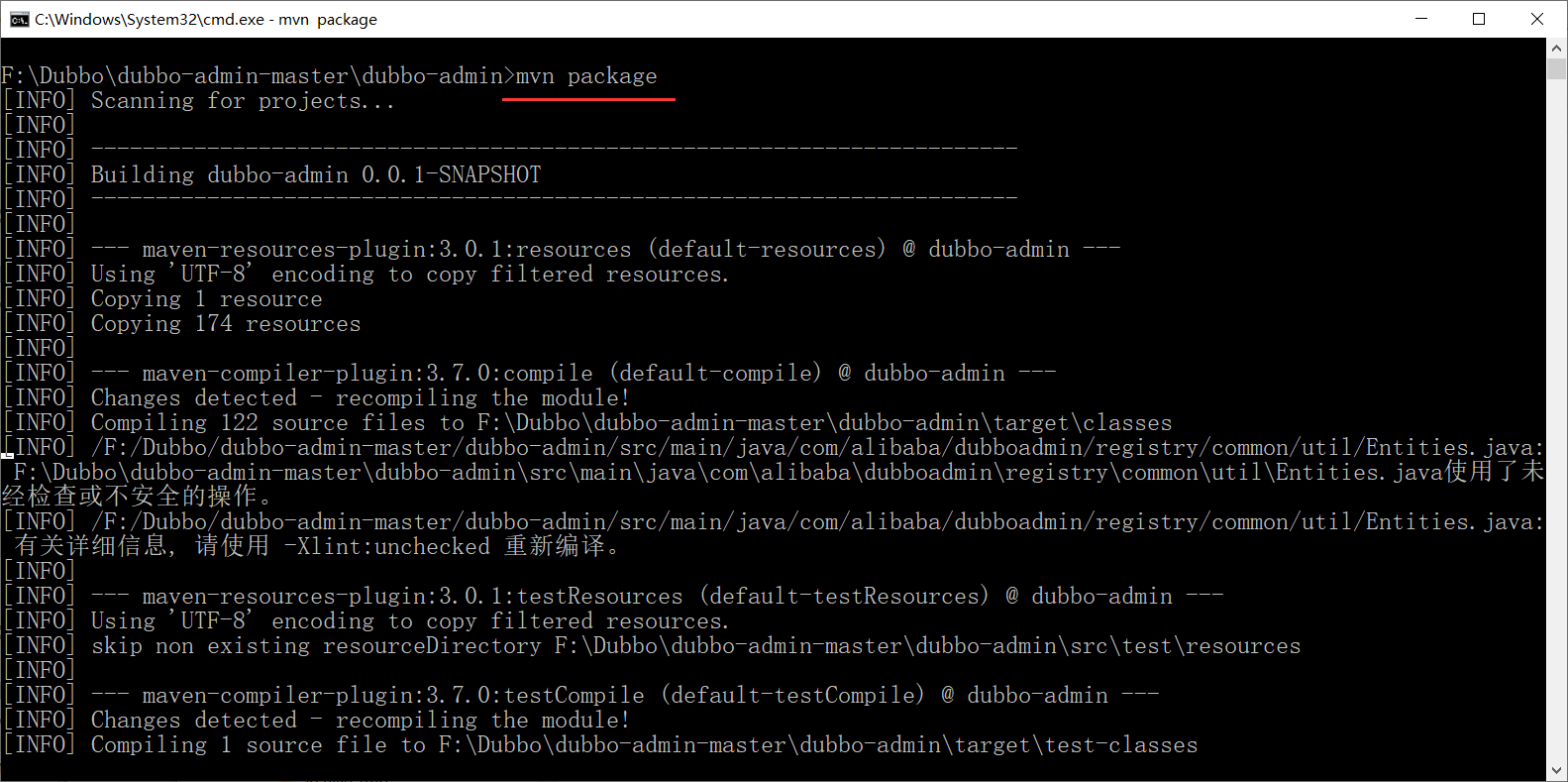

进入 dubbo-admin 目录，在地址了输入 cmd 并回车，打开 cmd 窗口，输入命令 mvn package 开始打包，过程大概几分钟；

image-20201025200449783

image-20201025200510819

image-20201025200605972

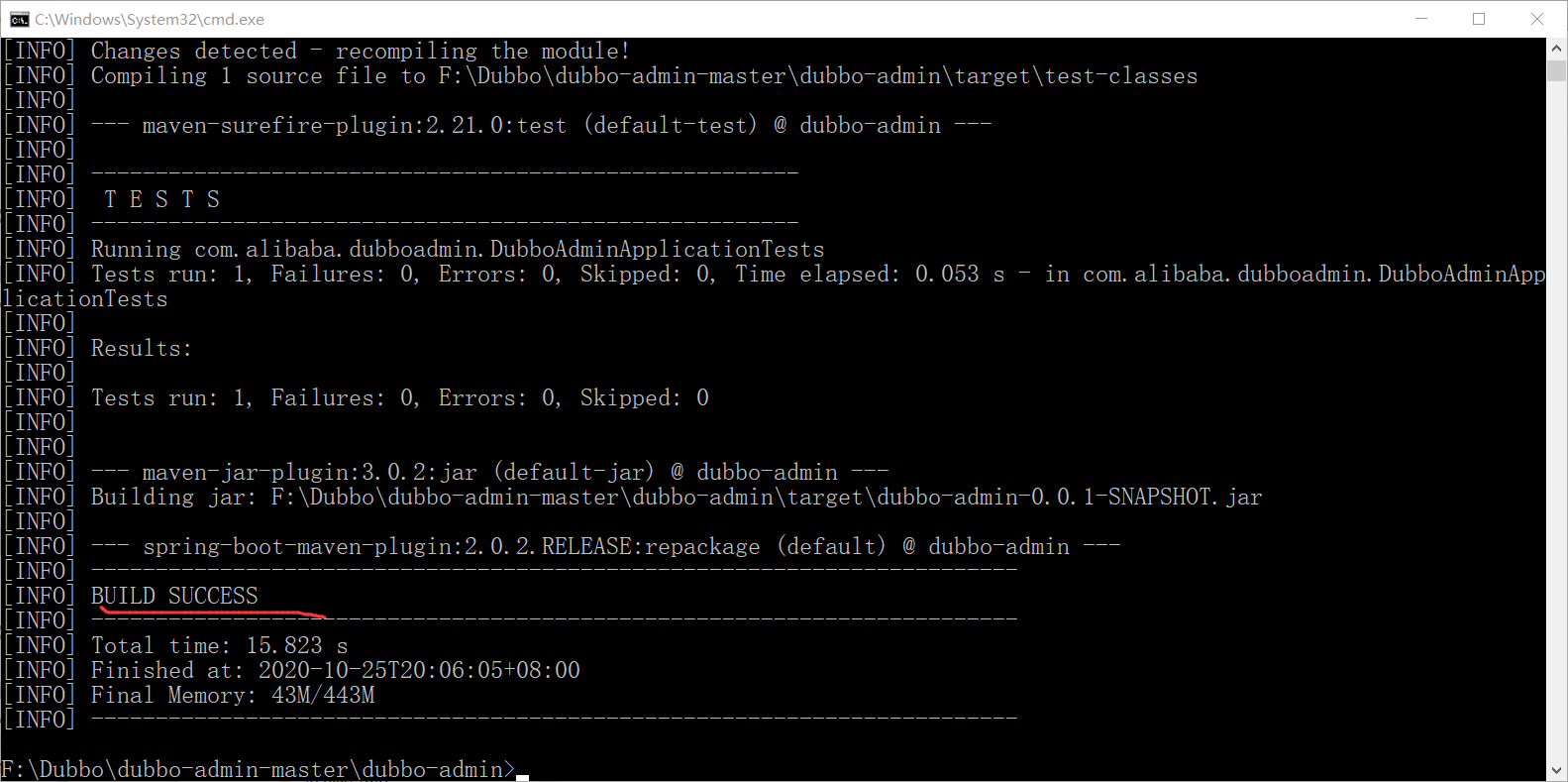

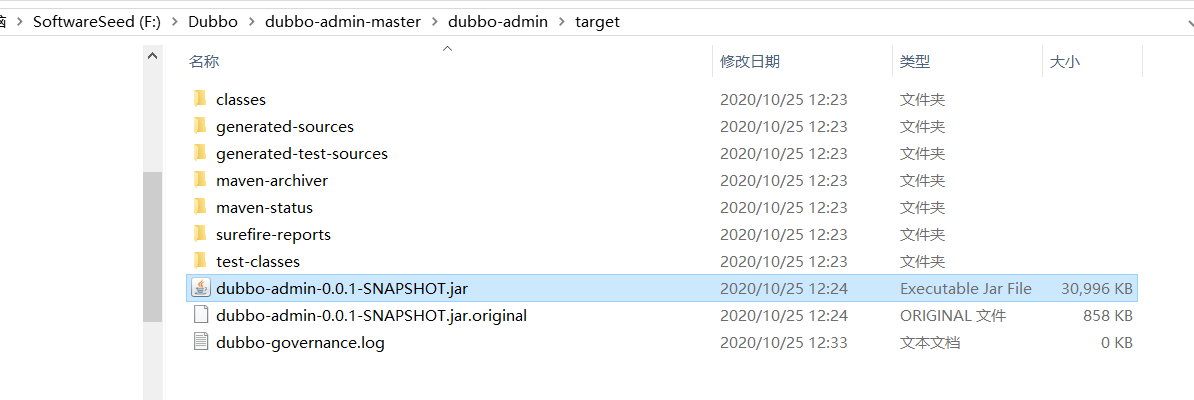

打包成功后，就能看到 dubbo-admin/target 文件夹下生成了 jar 文件；

image-20201025200637187

image-20201025123637026

启动

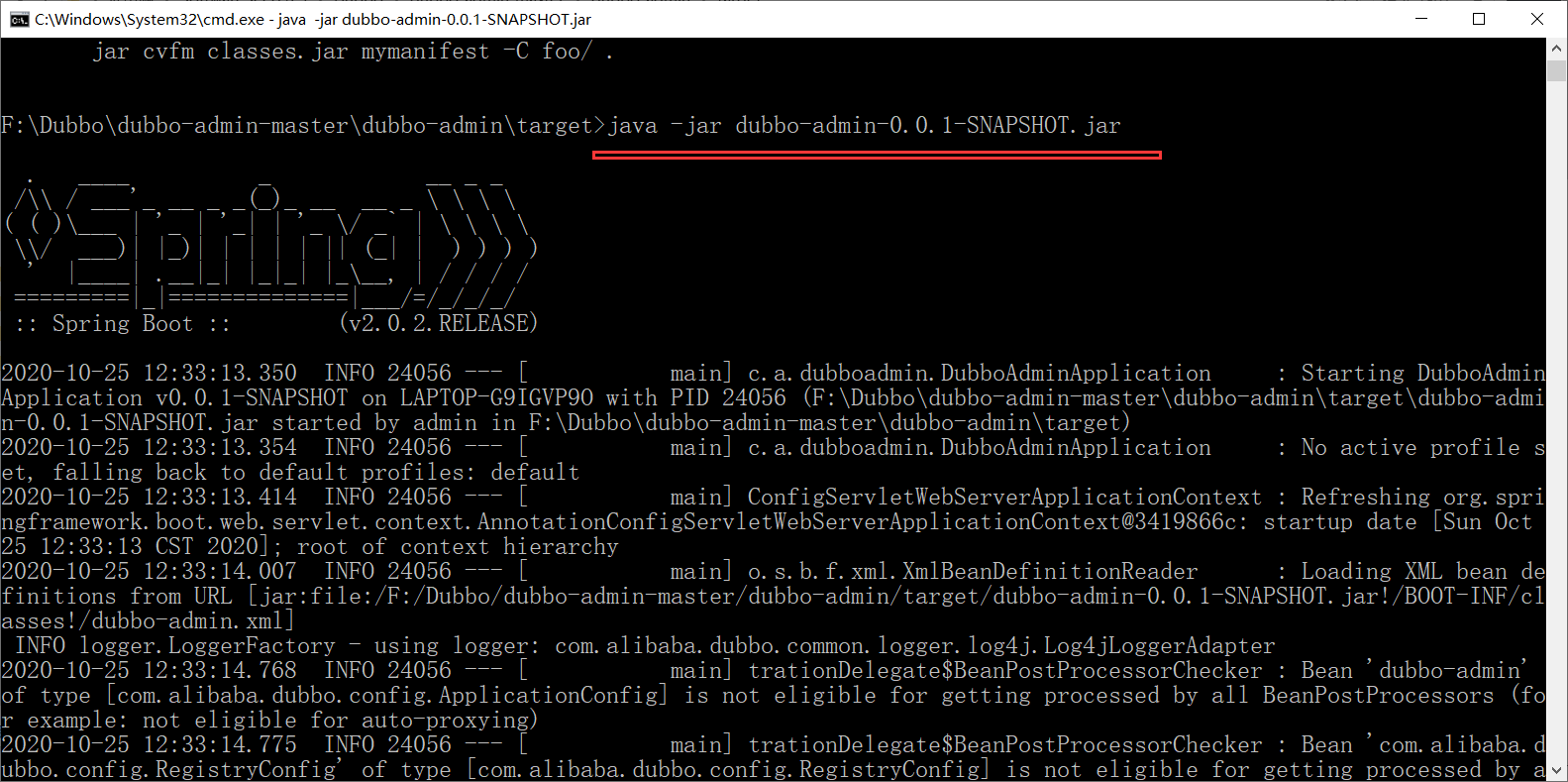

在 cmd 命令窗口里，进入 target 目录，输入命令启动 jar 文件：java -jar dubbo-admin-0.0.1-SNAPSHOT.jar

image-20201025123727649

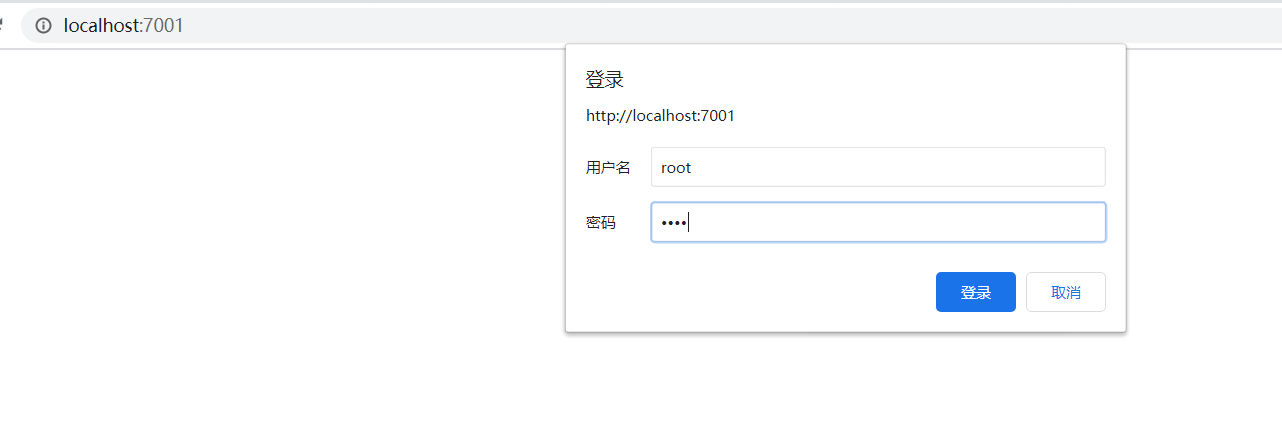

用户名、密码默认都是 root；

image-20201025123429658

访问

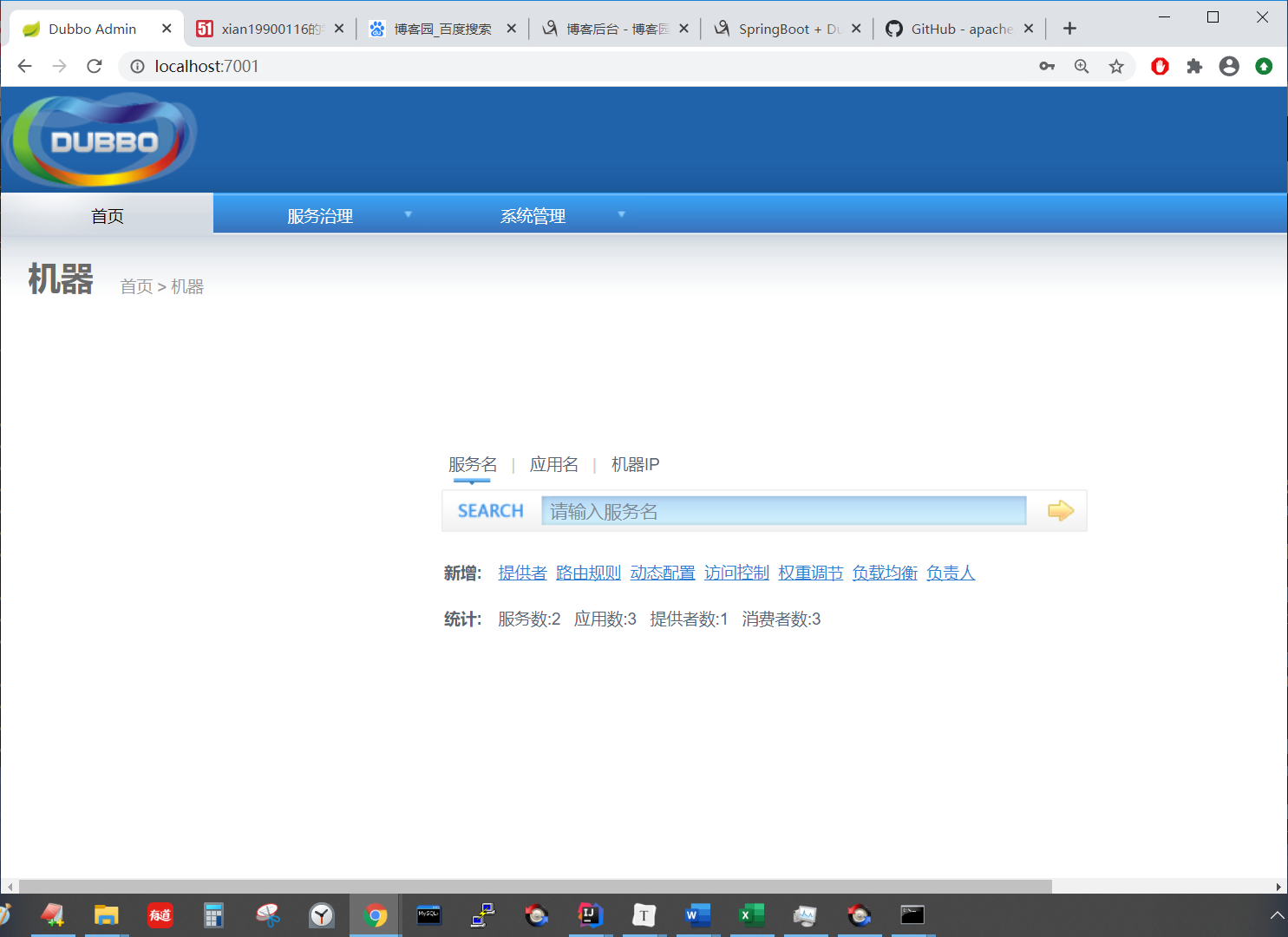

在浏览器中访问：localhost:7001，就能看到配置首页了；

image-20201025124807184

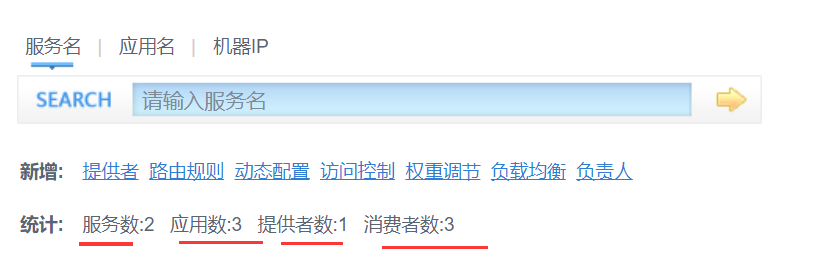

可以看到服务的提供者有 1 个，消费者有 3 个；

image-20201025124853142

提供者

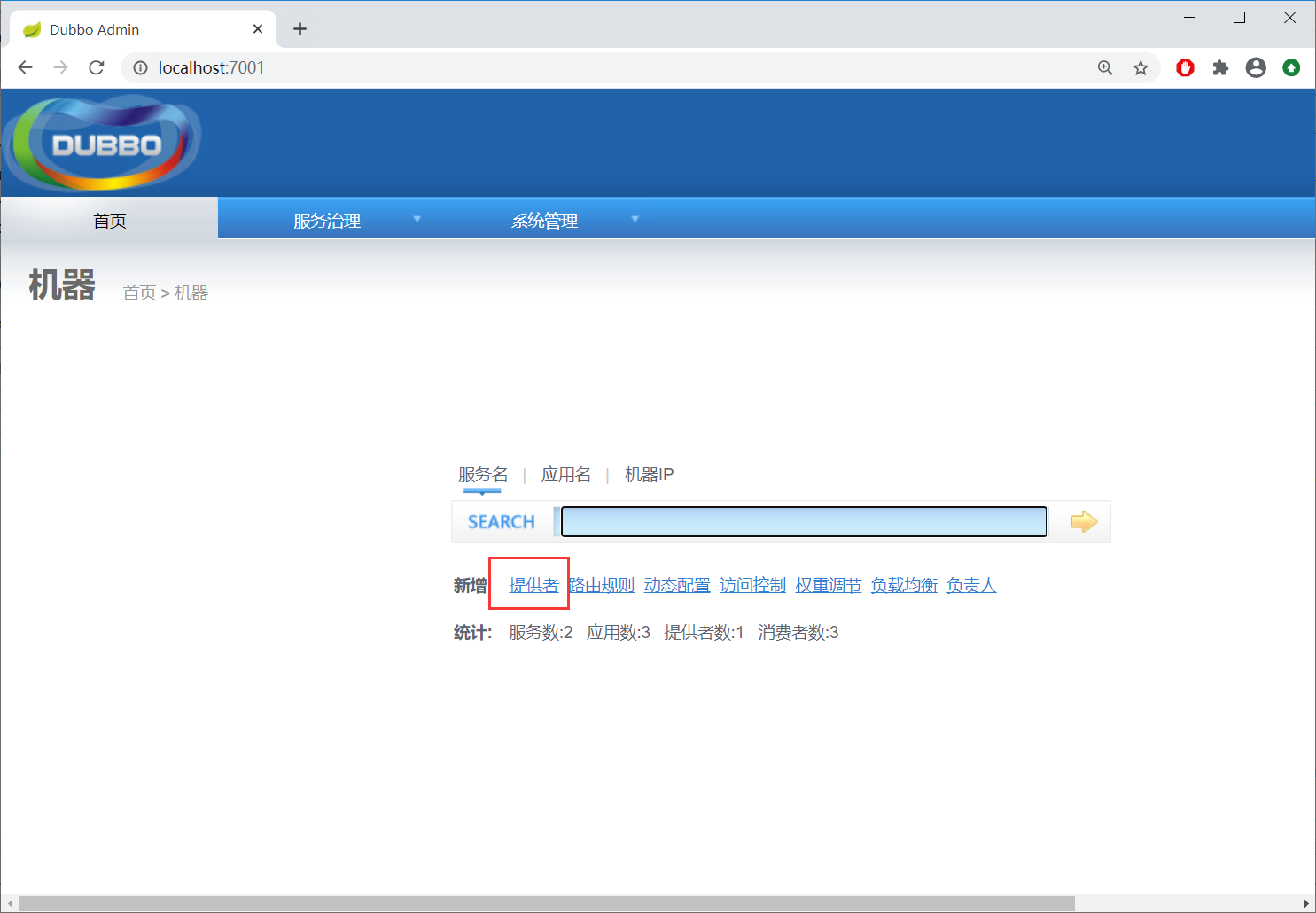

进入【提供者】

image-20201025145611863

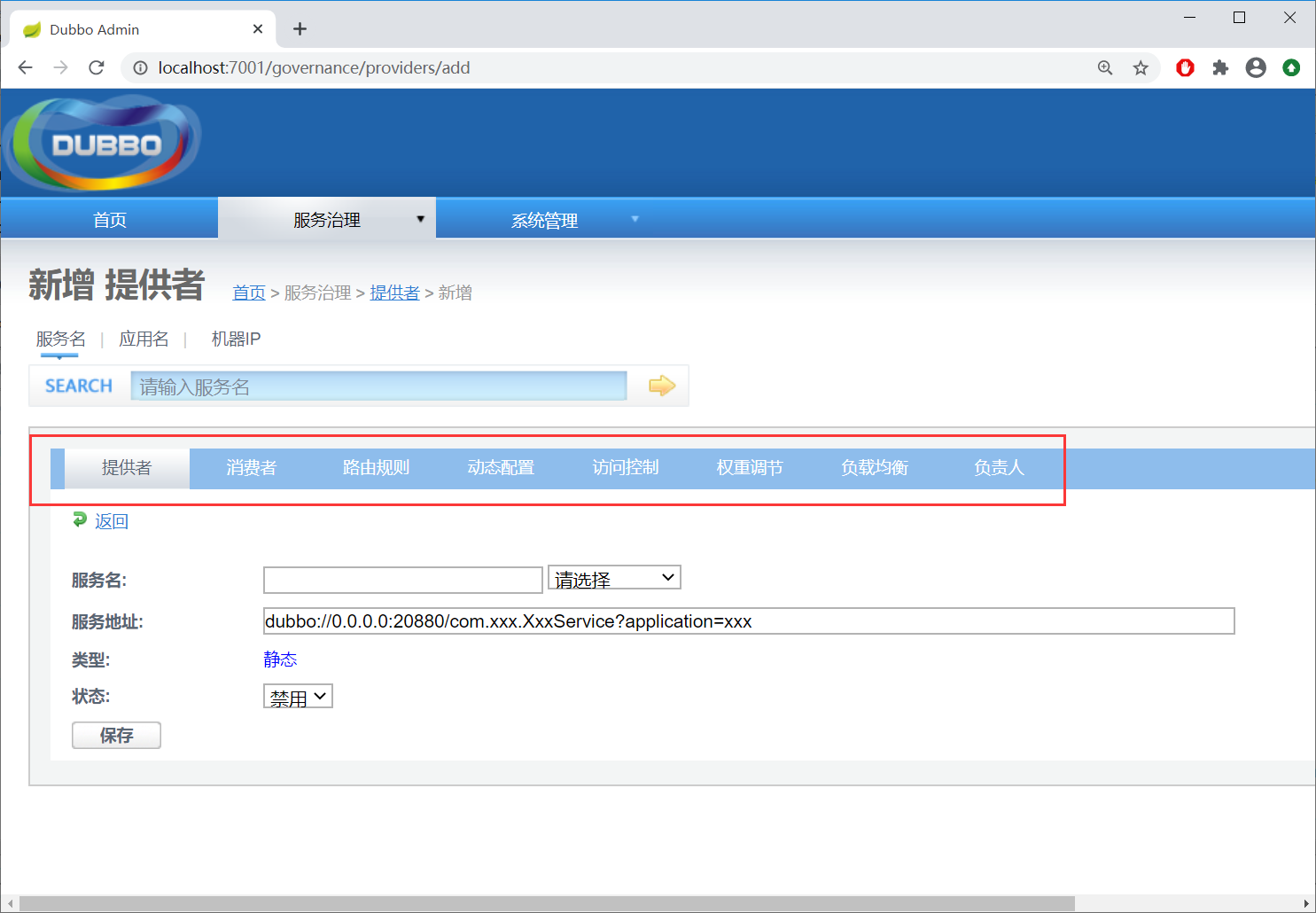

可以看到有【提供者、消费者、。。。】

image-20201025145633043

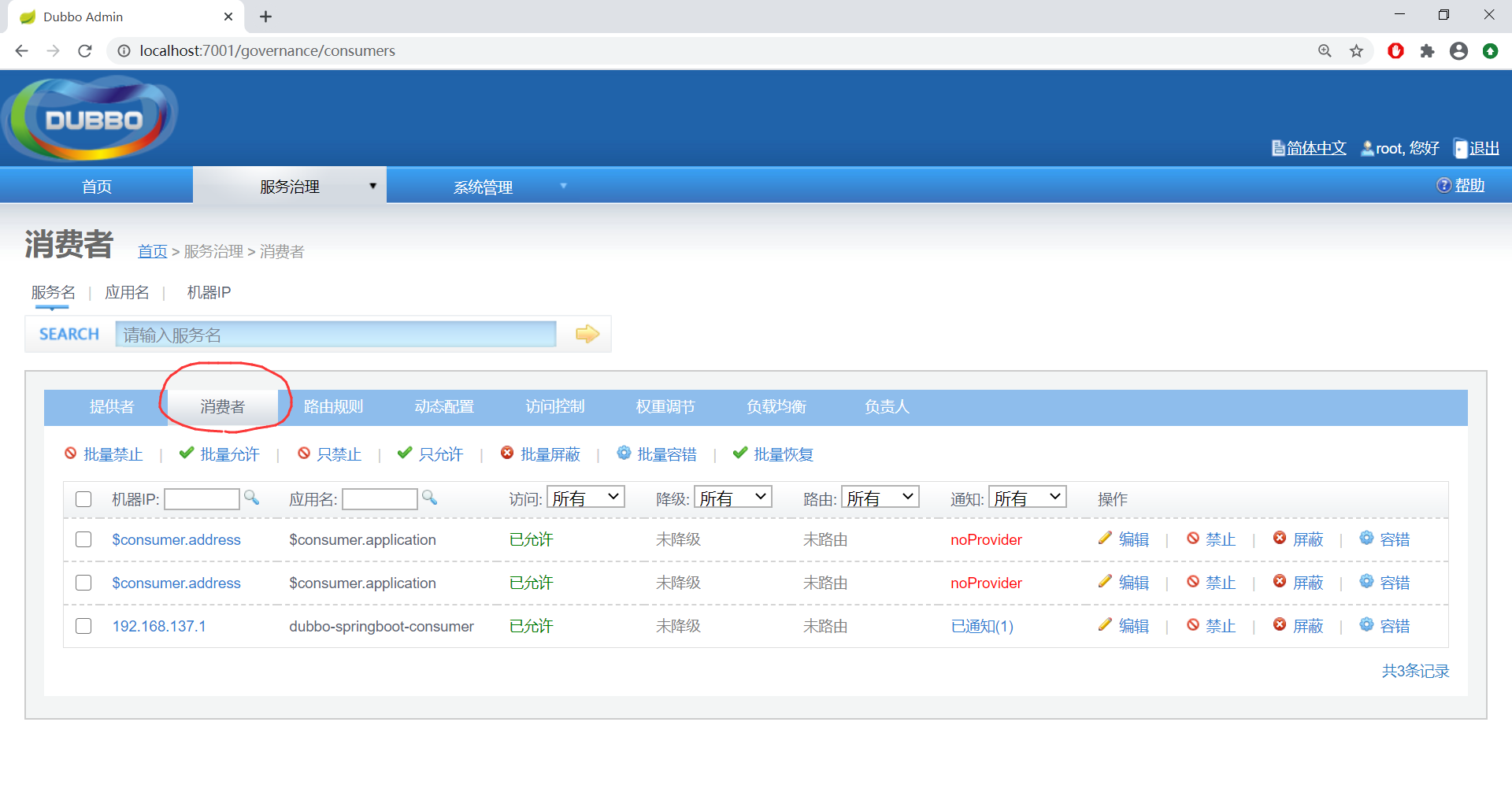

消费者

image-20201025145730889

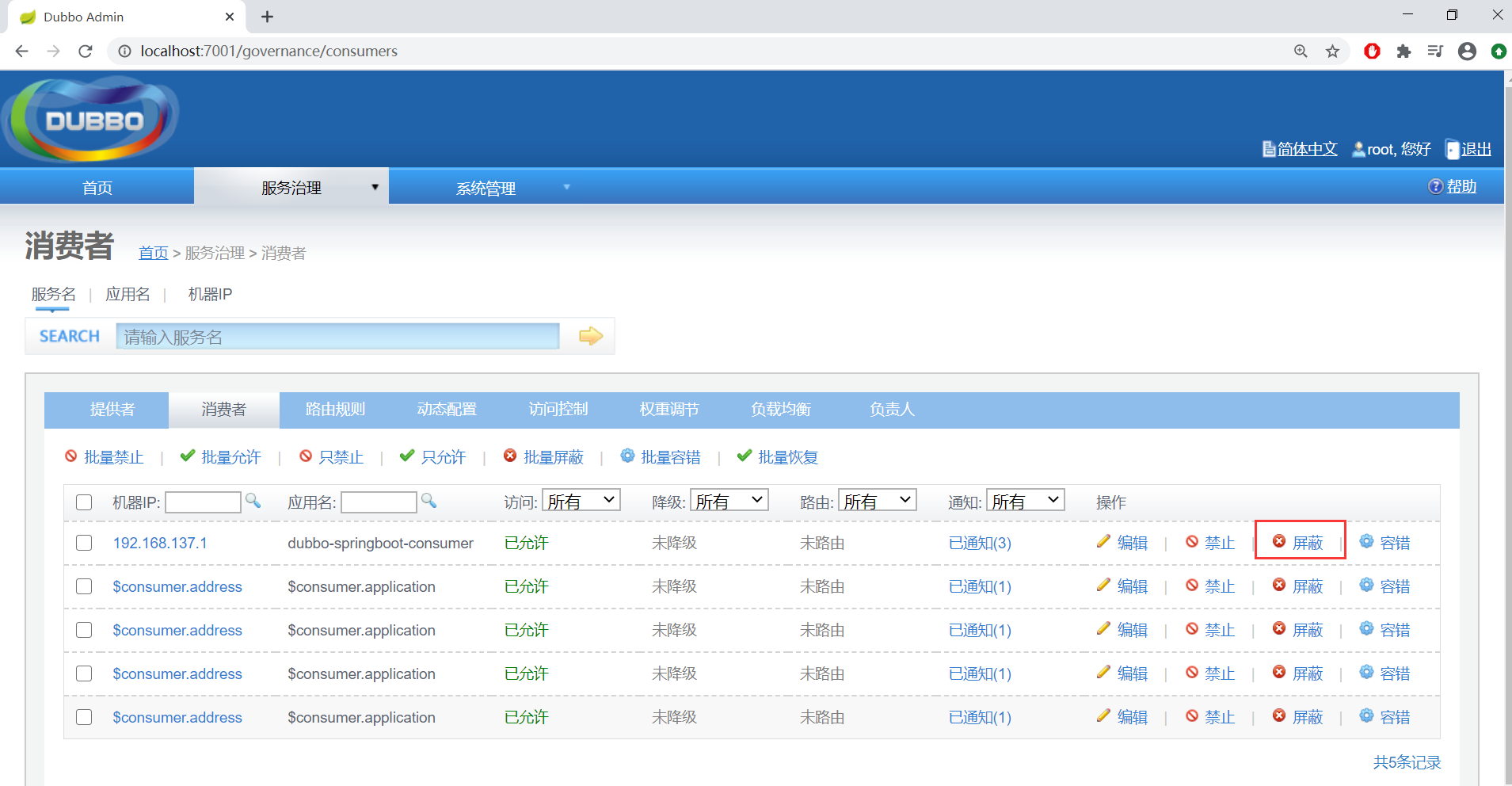

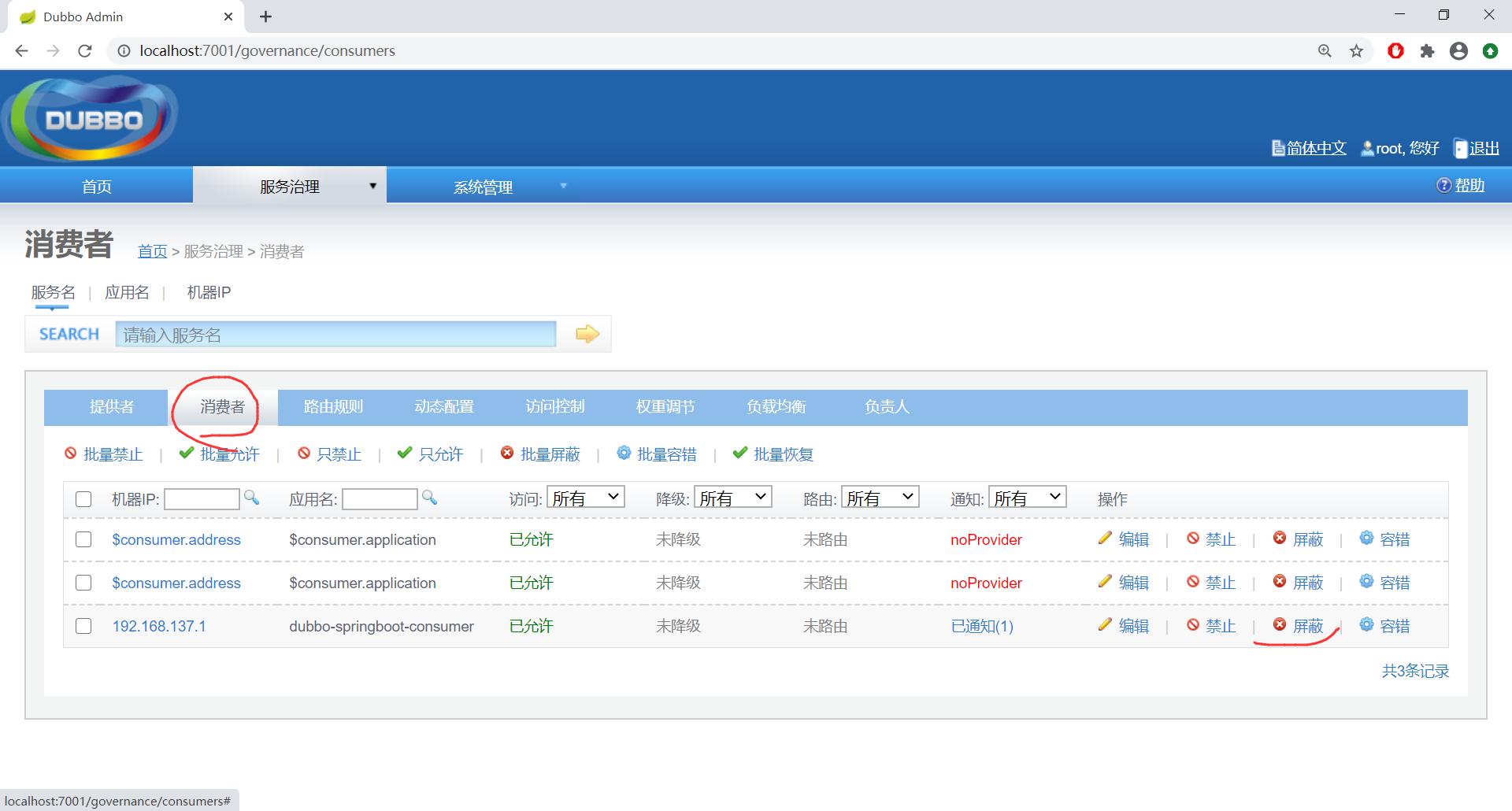

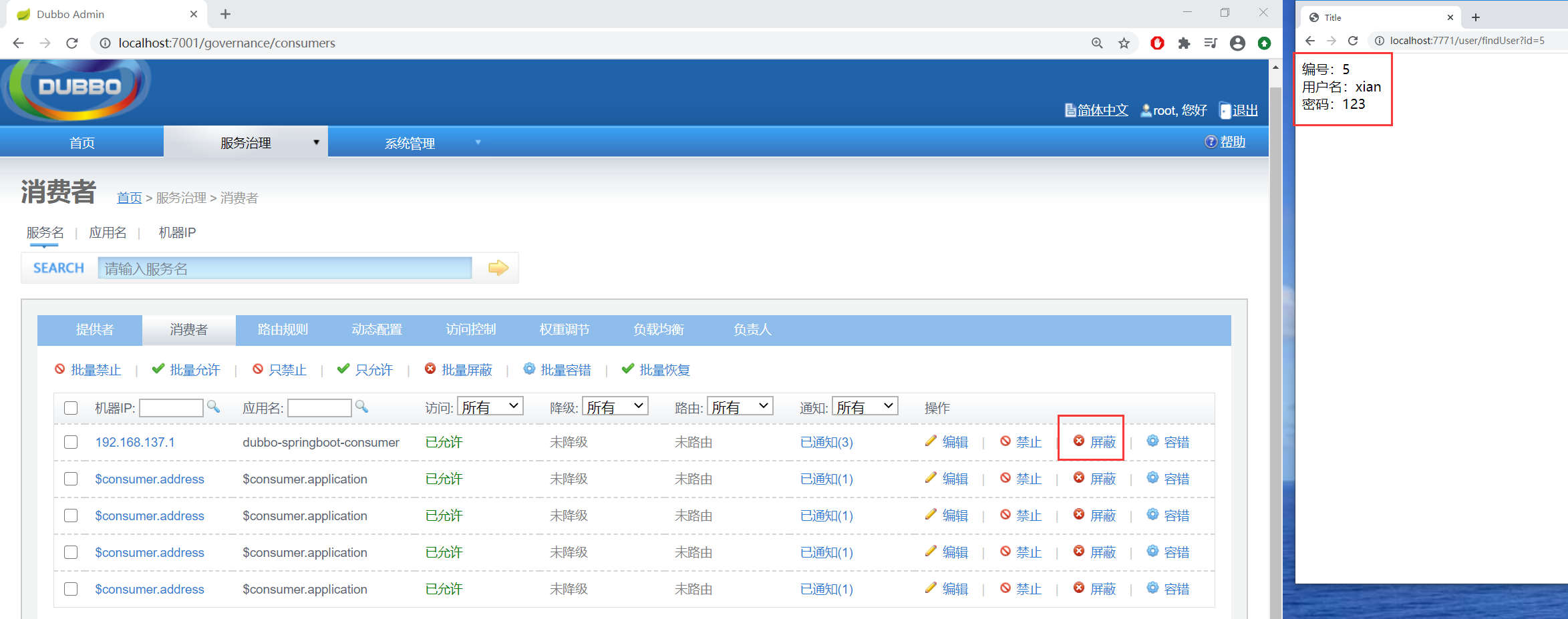

当消费者选择【屏蔽】以后，用户就会无法访问；

image-20201025145833055

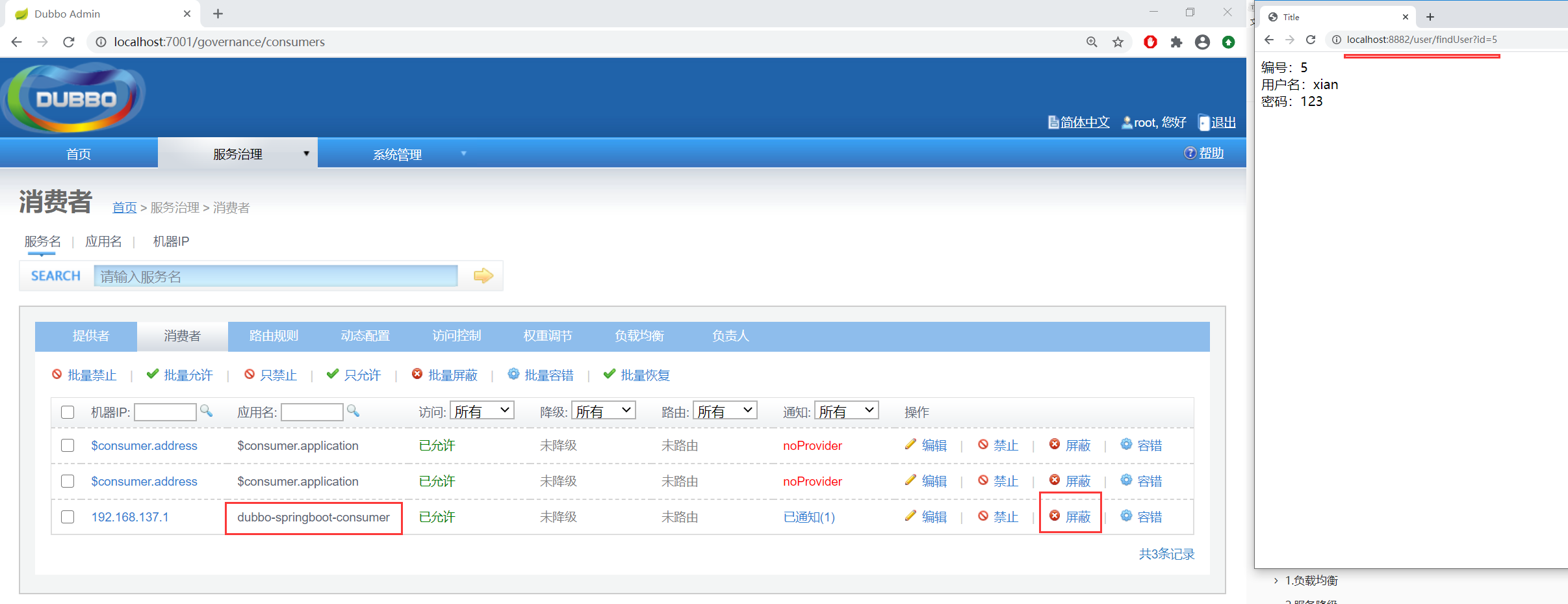

未屏蔽、可访问的状态：

image-20201025150113969

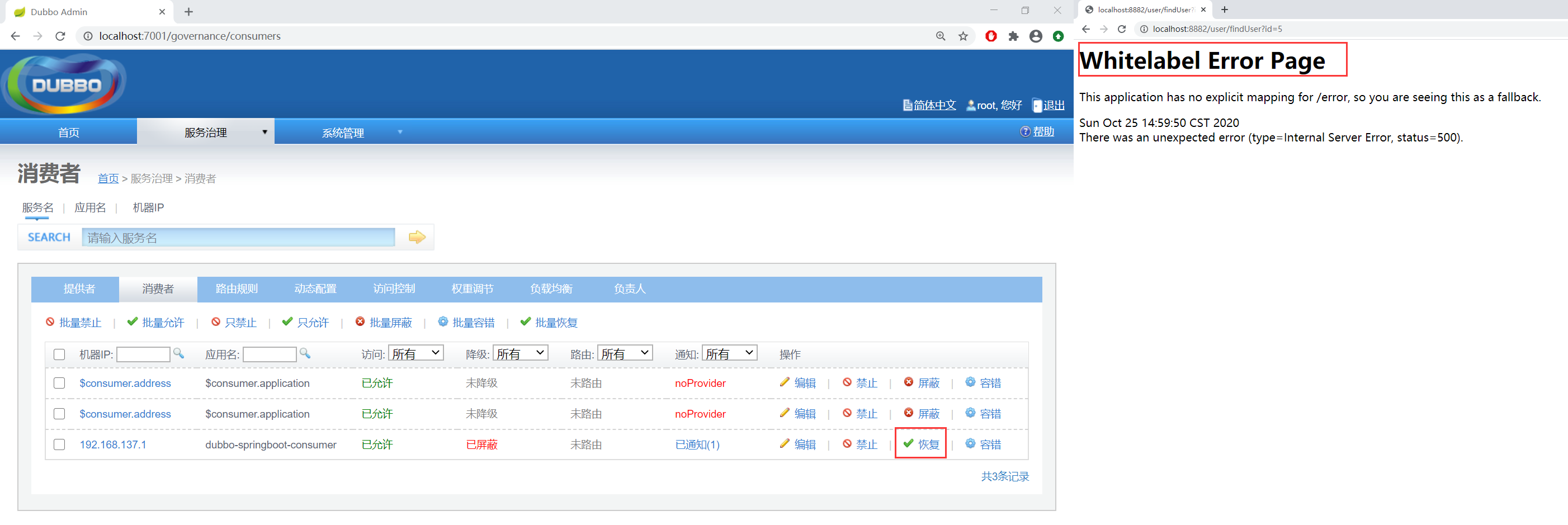

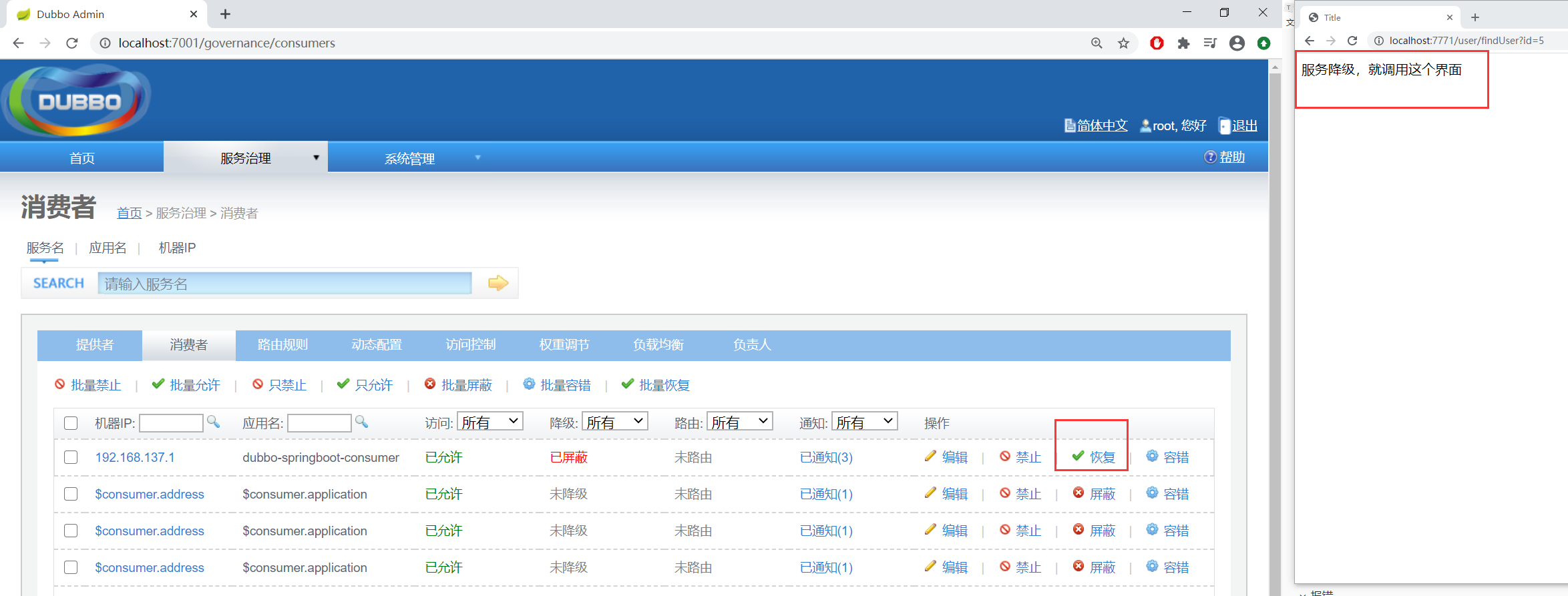

已屏蔽、不能访问的状态：

image-20201025150023171

监控中心

名字：dubbo-monitor-simple

dubbo:
  monitor:
    protocol: registry # 配置监控中心，从注册中心查找监控中心的地址

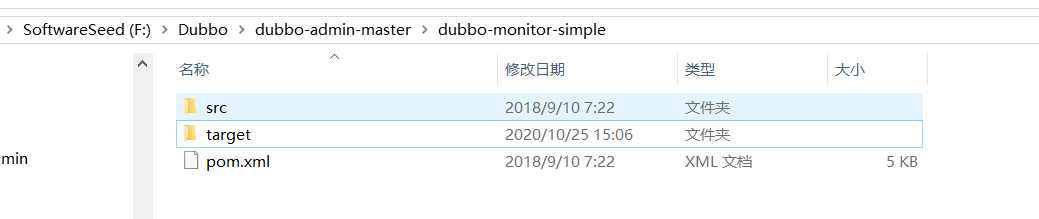

进入文件夹：

image-20201025153843004

配置

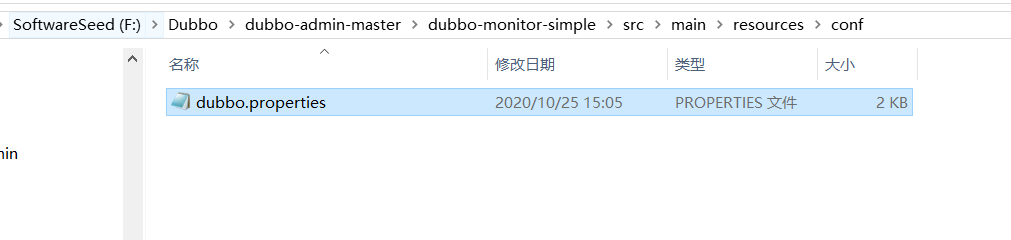

image-20201025153913765

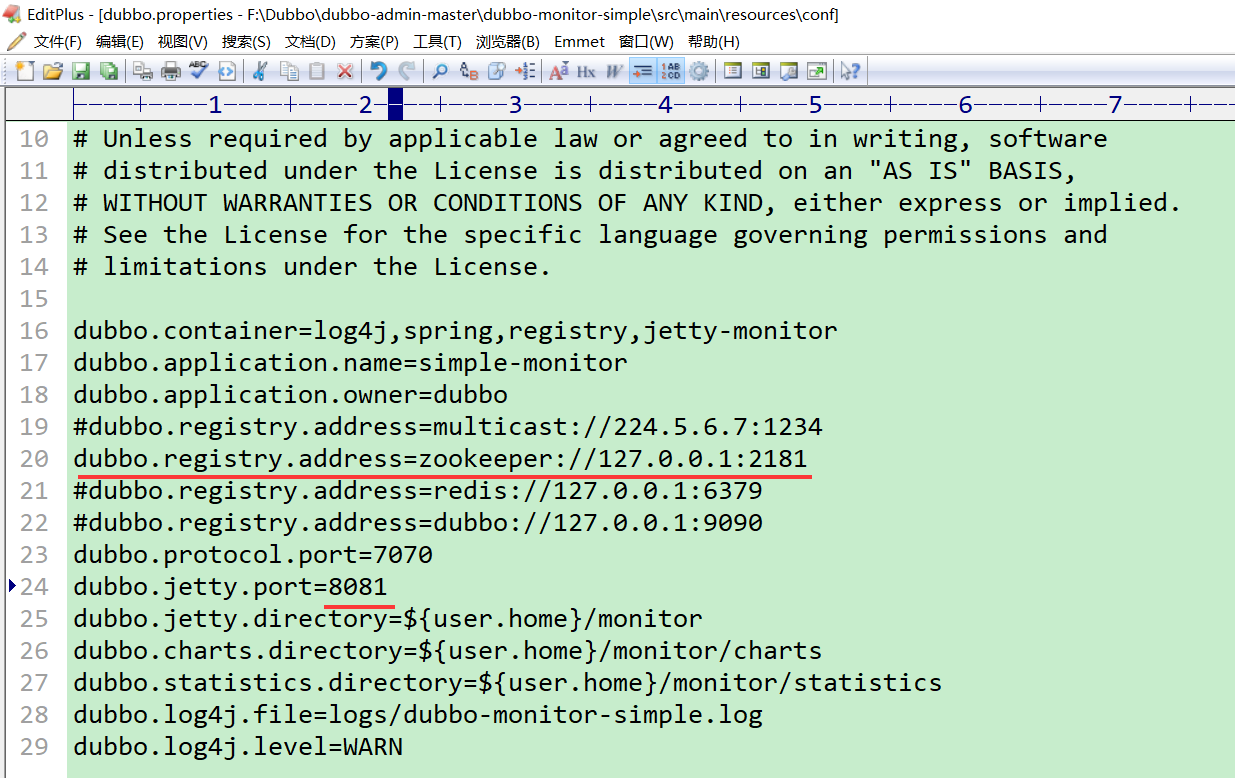

dubbo.registry.address: 配置注册中心 zookeeper 的地址，

dubbo.jetty.port: 配置浏览器访问用的端口号，因为 8080 端口已经占用了，所以这里改成 8081

image-20201025153935389

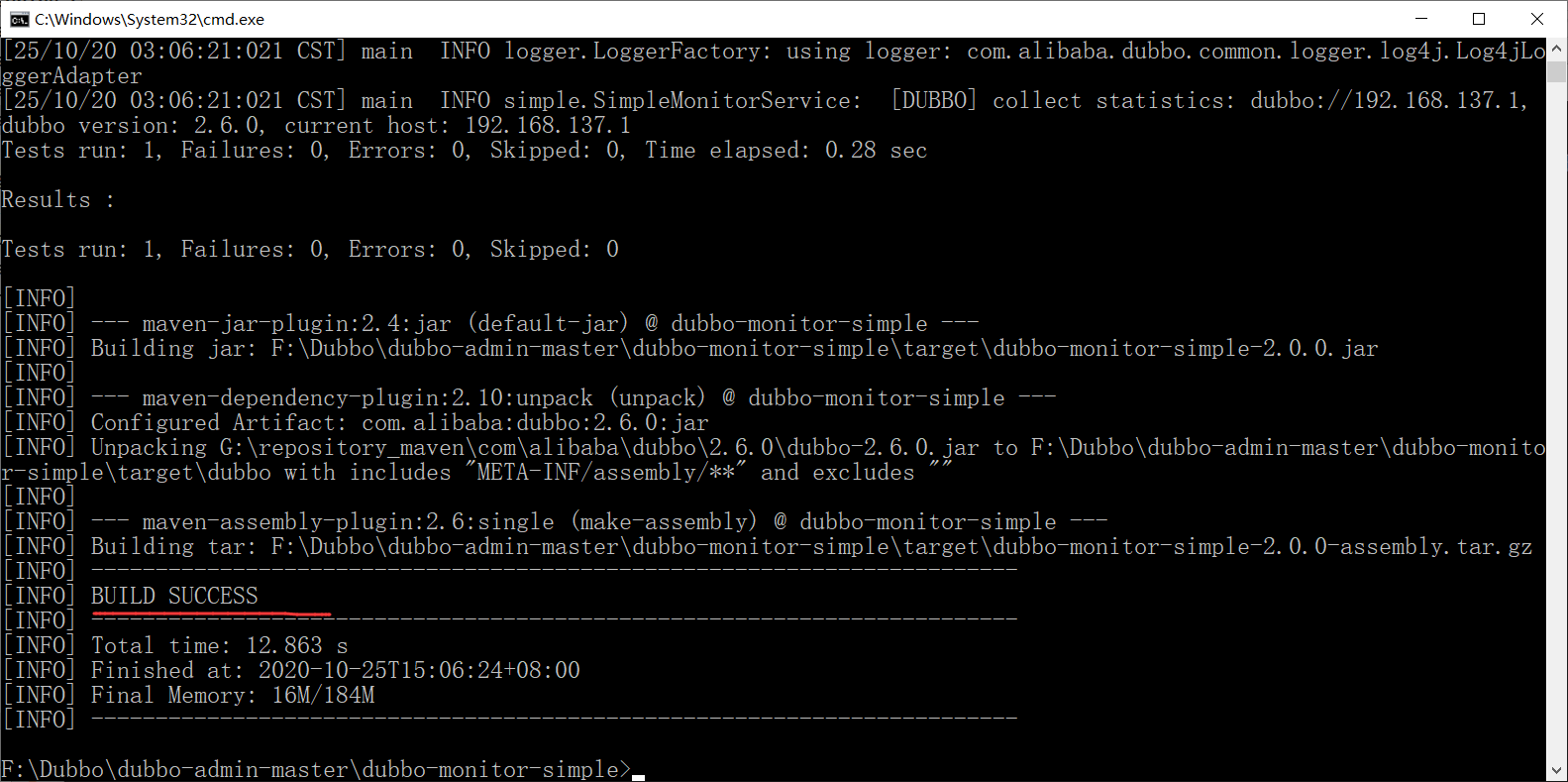

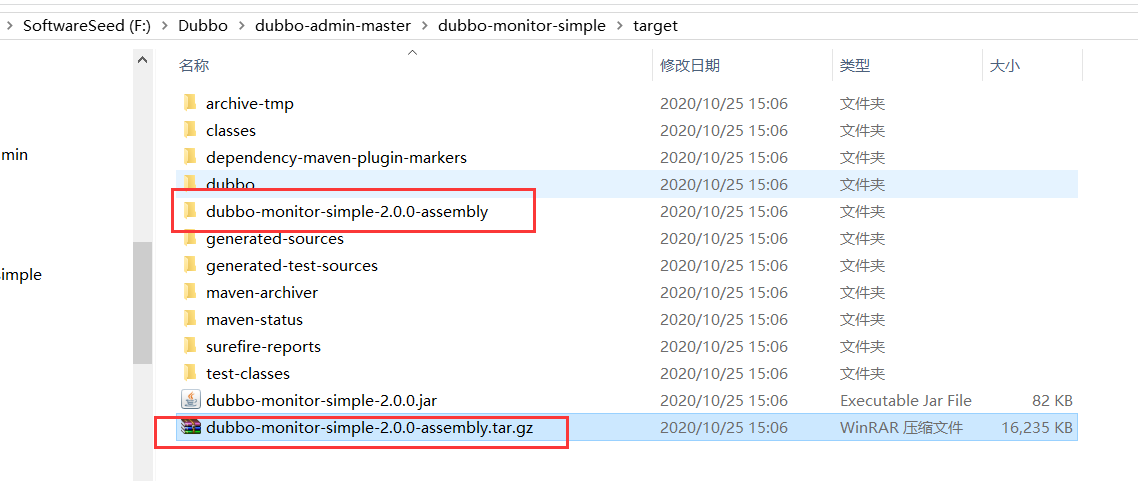

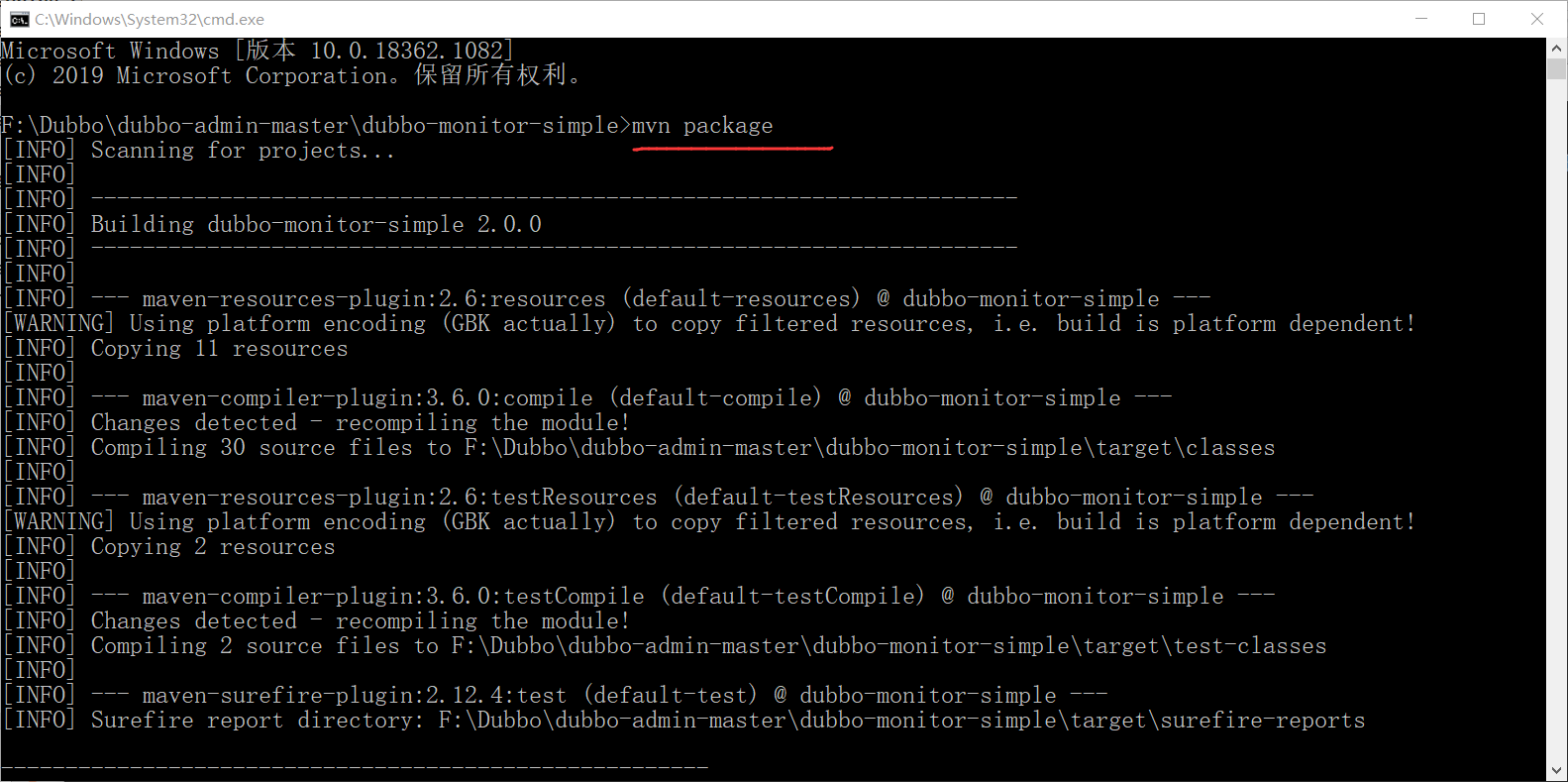

打包：mvn package

image-20201025153811220

image-20201025153758294

image-20201025153718643

运行 start.bat

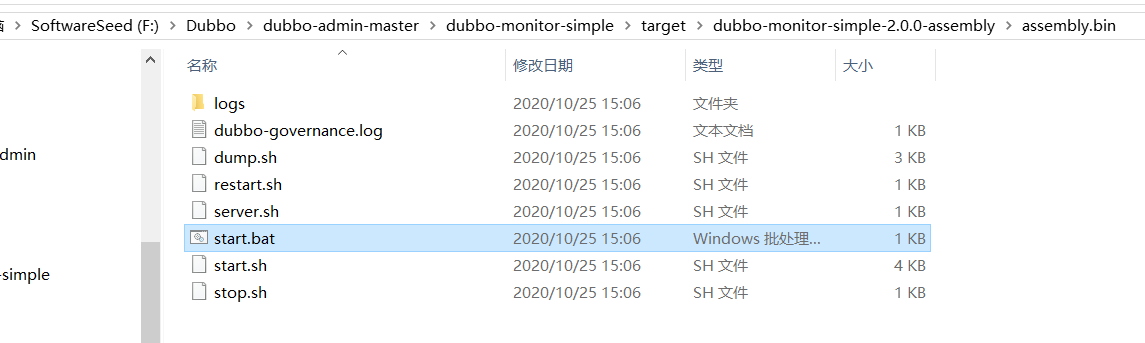

进入 assembly.bin，双击 start.bat,

image-20201025153645247

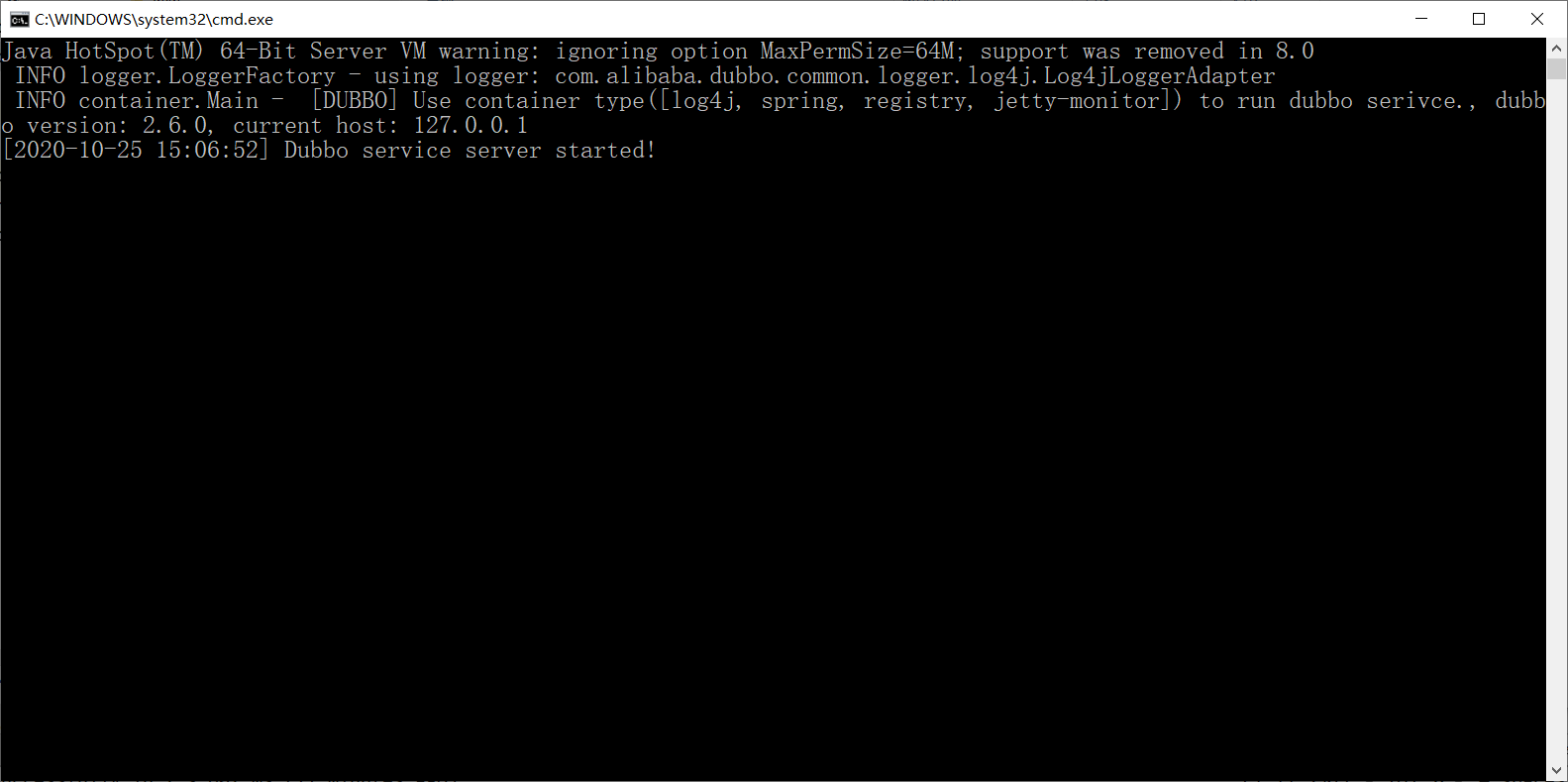

运行效果

image-20201025153742572

访问

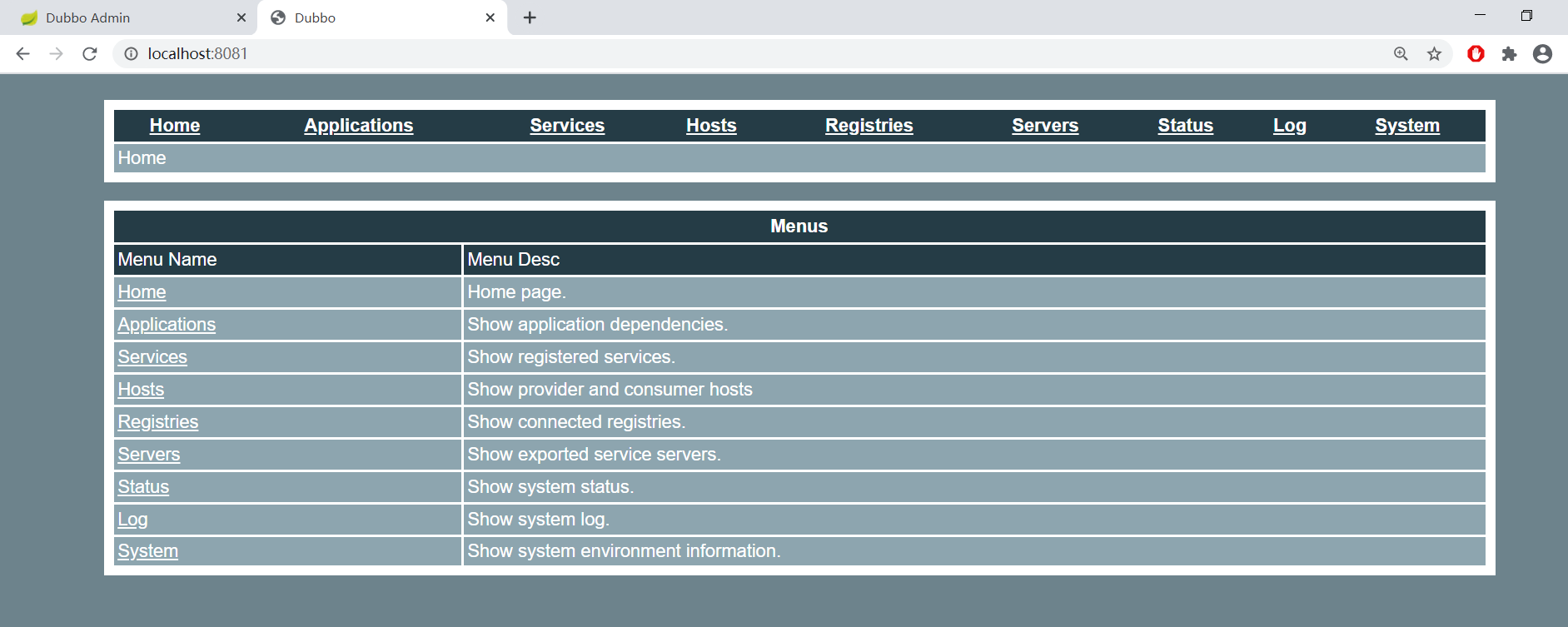

在浏览器中输入 localhost:8081，就能访问到监控中心了：

image-20201025150828469

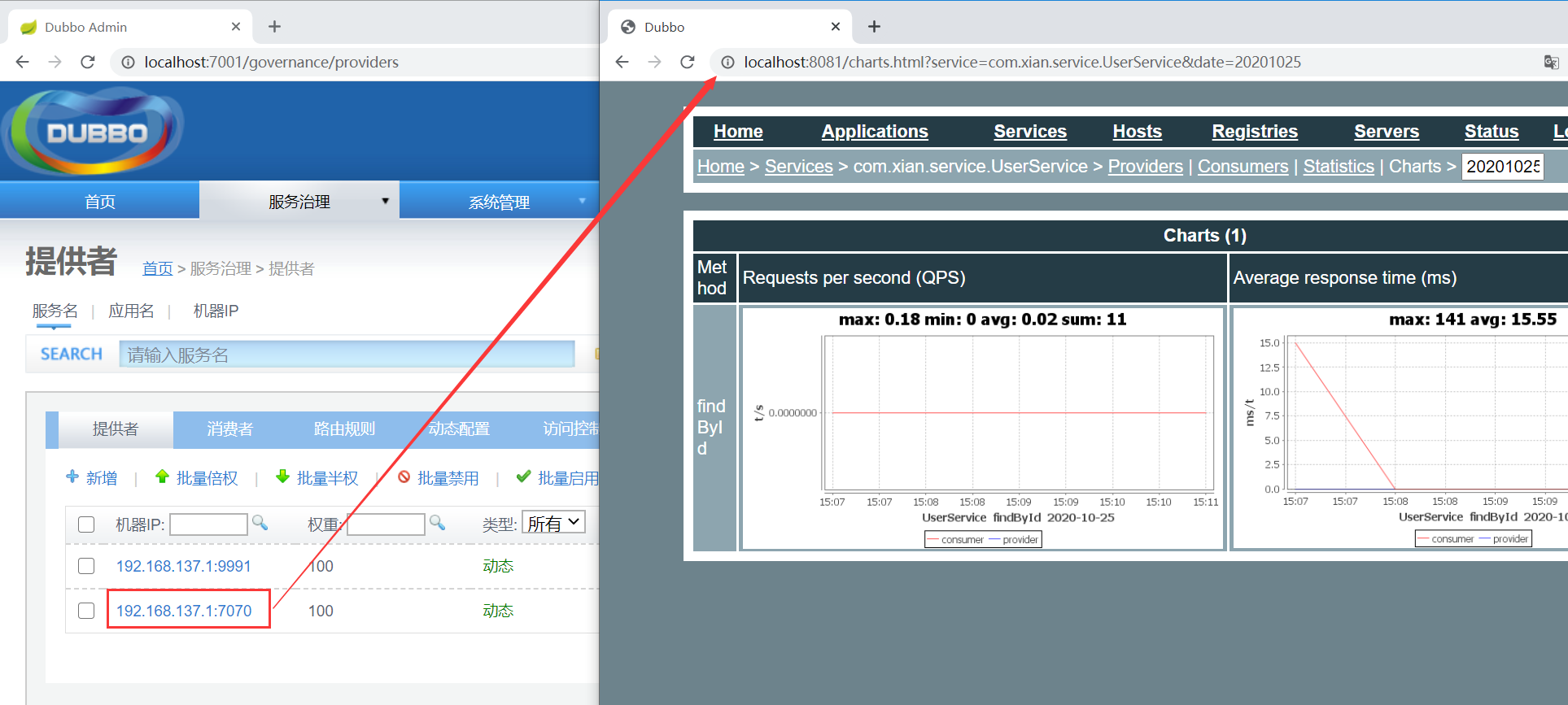

这个时候去看 Dubbo 的管理中心, 就能看到多了一个 7070端口的提供者，这个 7070 就是监控中心 dubbo-monitor-simple；

image-20201025154442267

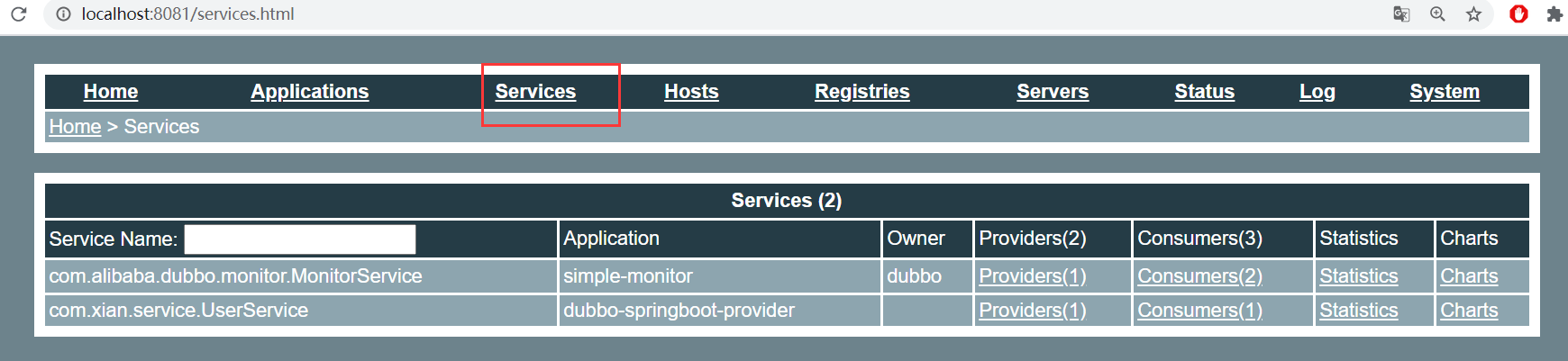

Services

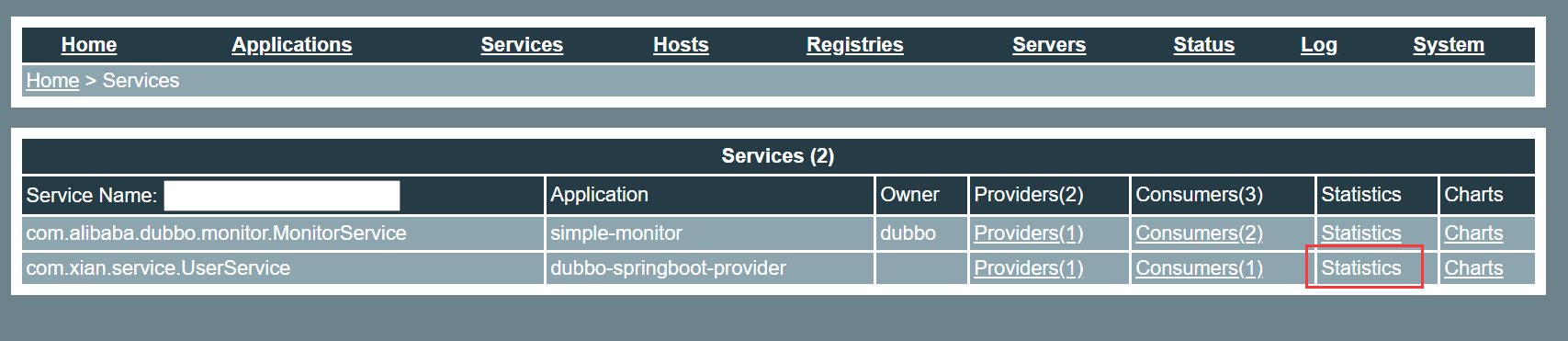

在这里可以看到服务被调用的次数和时间，这里的次数和时间是 provider 和 consumer 每分钟像监控中心发送的；

image-20201025151018452

image-20201025151600054

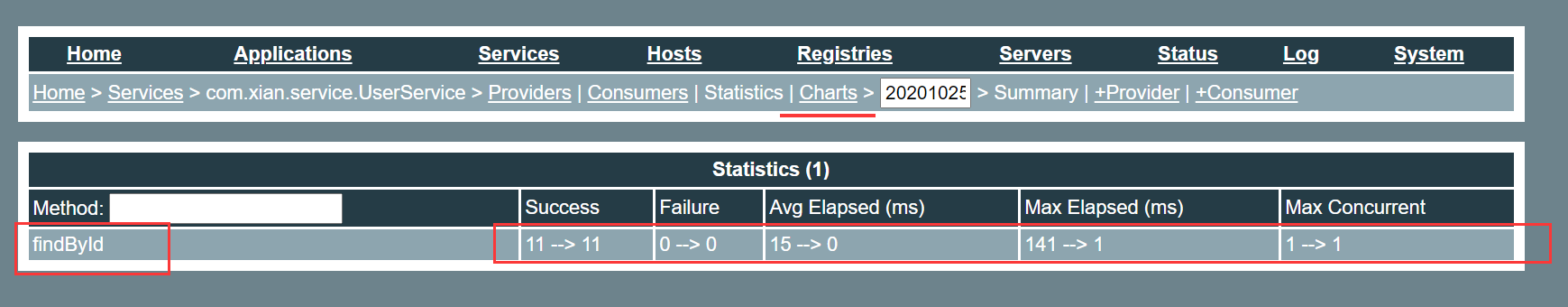

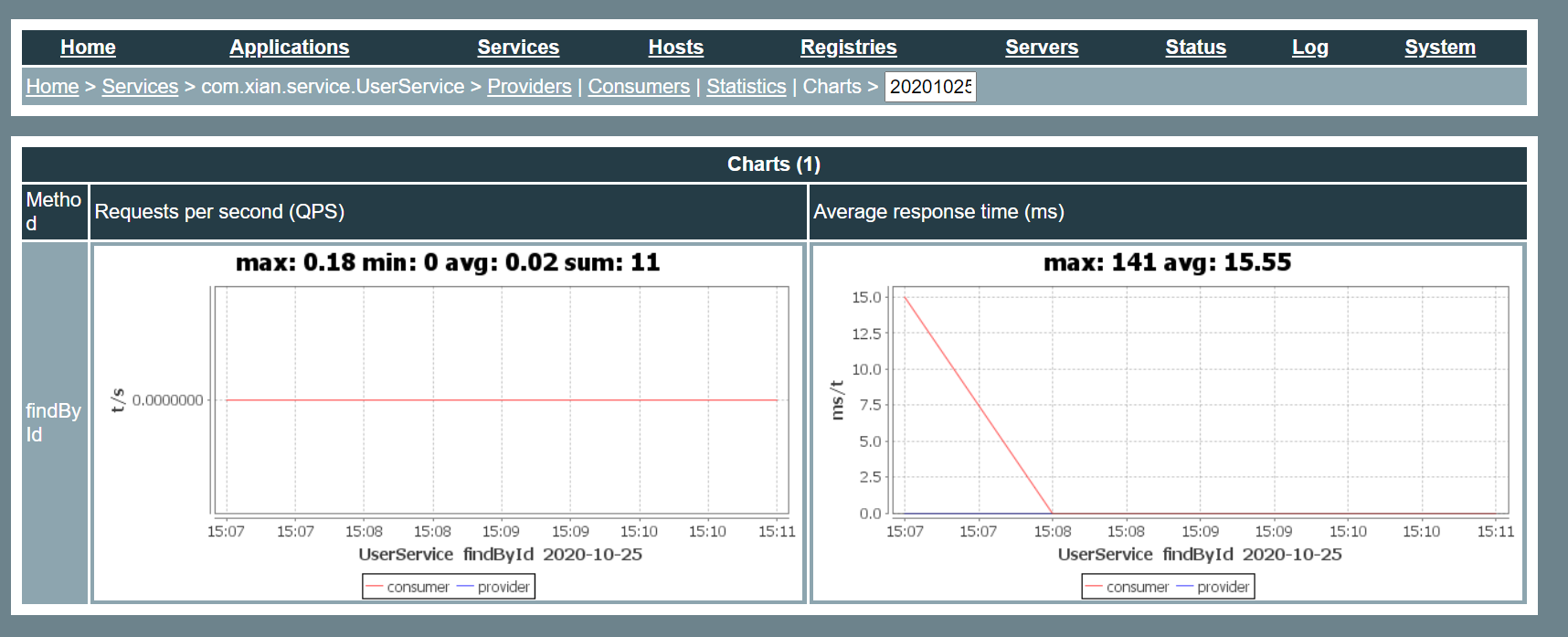

看图表

image-20201025151638687

image-20201025151655591

负载均衡

创建多个 Provider，每个 Provider 的设置不同的提供服务的端口，或者一个 Provider 启动多次，每次启动之前改动端口号；

Consumer 只需要一台就可以了；

Provider

配置 provider 集群，要把每个 provider 的 tomcat 端口、dubbo 提供服务的端口都改成不一样的；

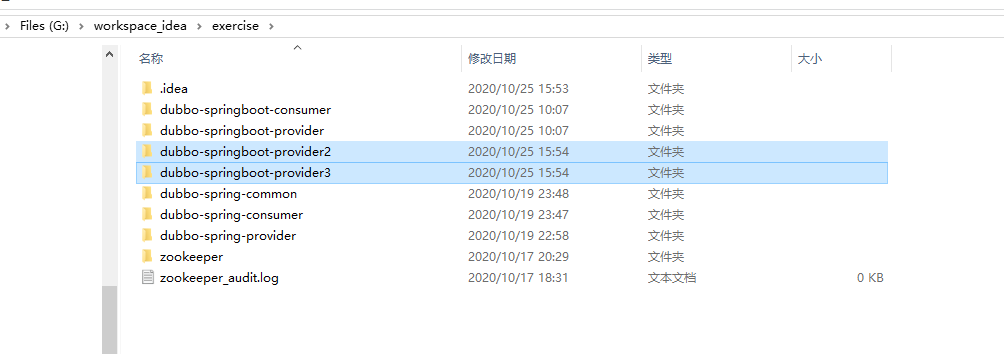

在 资源管理器 中给 dubbo-springboot-provider 建立 2 个副本，结尾分别写 2 和 3；

image-20201025155711303

application.yml

server:
  port: 8882		#  tomcat 的端口号，第二台 provider 改成 8882，第三台 8883

dubbo:
  application:
    name: dubbo-springboot-provider2 # 应用的名称，第二台 provider 结尾加个 2，第三台加 3
  registry:
    address: zookeeper://127.0.0.1:2181
  protocol:
    name: dubbo
    port: 9992		# dubbo 提供服务的端口号；，第二台 provider 改成 9992，第三台 9993
  monitor:
    protocol: registry  # 配置监控中心，从注册中心查找监控中心的地址

UserServiceImpl.java

然后在服务代码中做记号：

package com.xian.service.impl;

import com.alibaba.dubbo.config.annotation.Service;
import com.xian.entity.User;
import com.xian.service.UserService;
import org.springframework.stereotype.Component;

import java.text.SimpleDateFormat;
import java.util.Date;

/**
 * Author: xian
 * Date: 2020-10-25 9:35
 * Description: 描述
 */
@Component
@Service
public class UserServiceImpl implements UserService {
    @Override
    public User findById(int id) {

        System.out.println("UserServiceImpl.findById====================== 1"); // 这里做个标记，打印的时候就知道调用的是哪台 provider；第一台结尾写 1，第二台 2，第三台 3

        User user = new User();
        user.setId(id);
        user.setUsername("xian");
        user.setPassword("123");

        return user;
    }
}

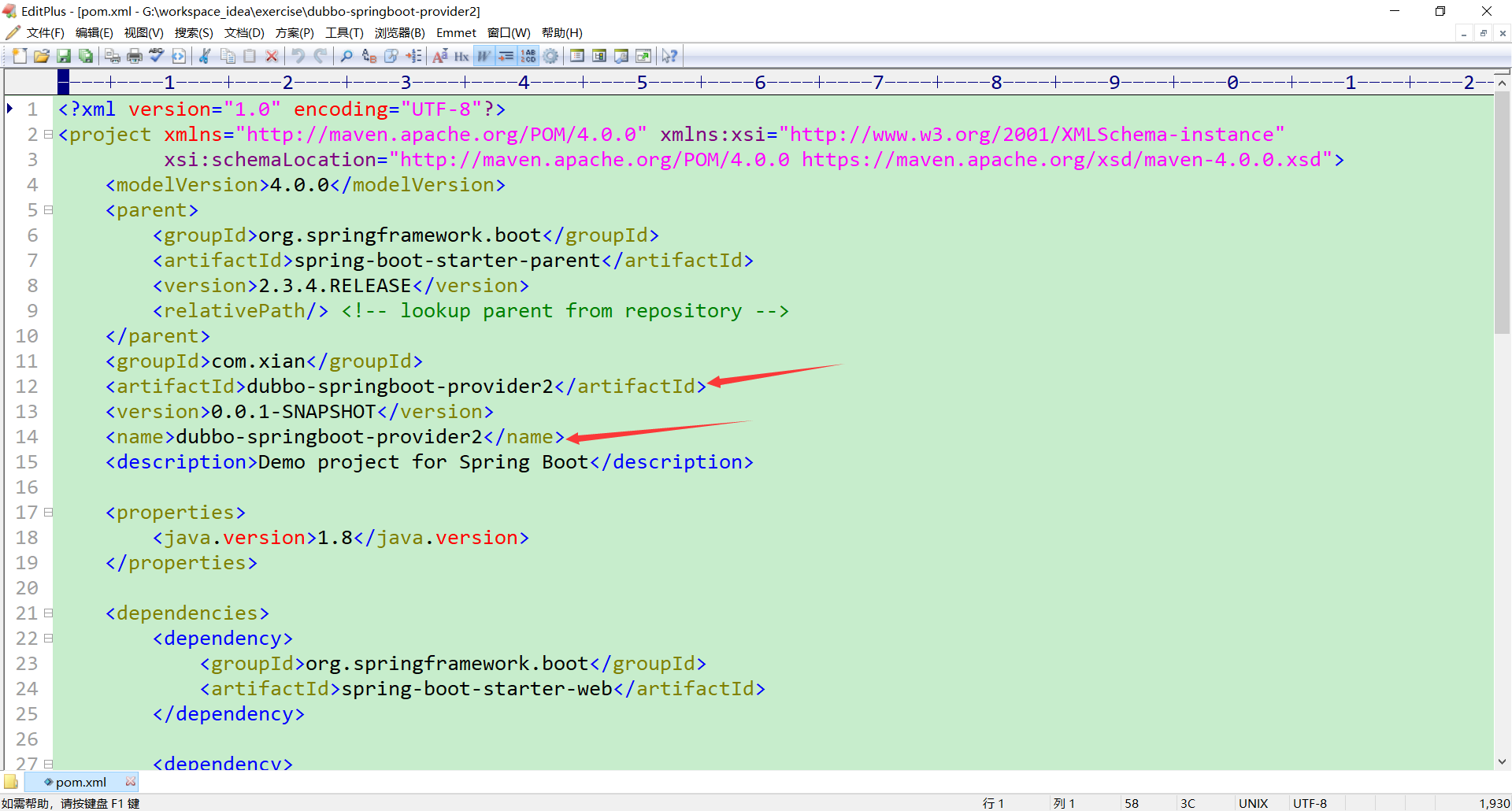

pom.xml

把 artifactId 和 name 修改成和项目名一致；

image-20201025155603620

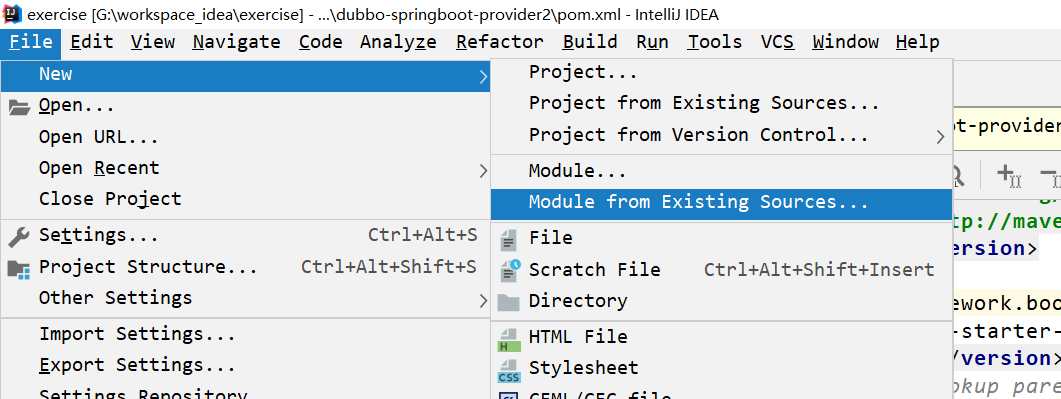

导入 module

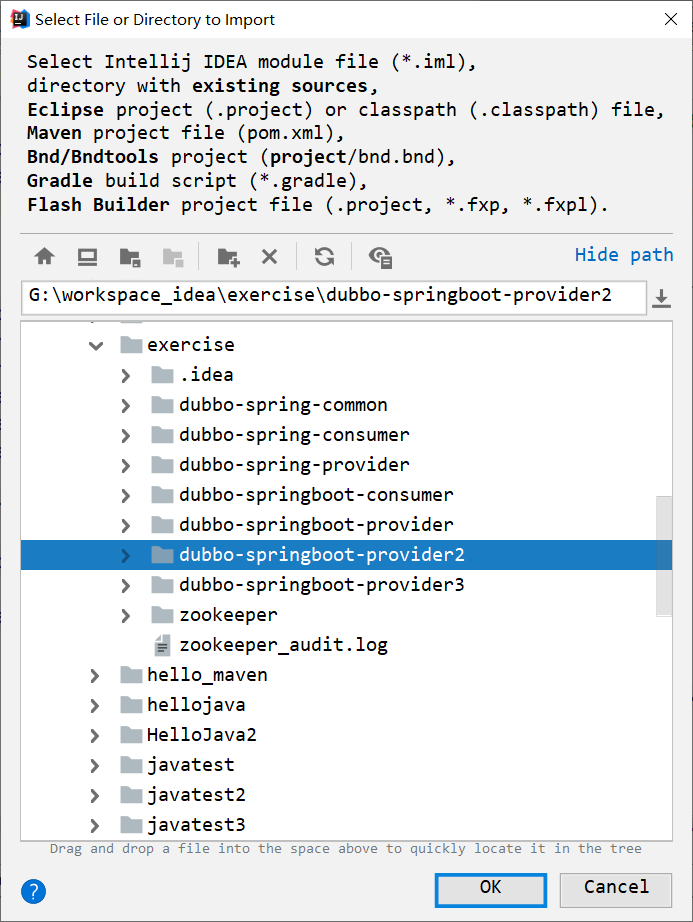

把 dubbo-springboot-provider2 和 dubbo-springboot-provider3 导入到工程里：

image-20201025160242643

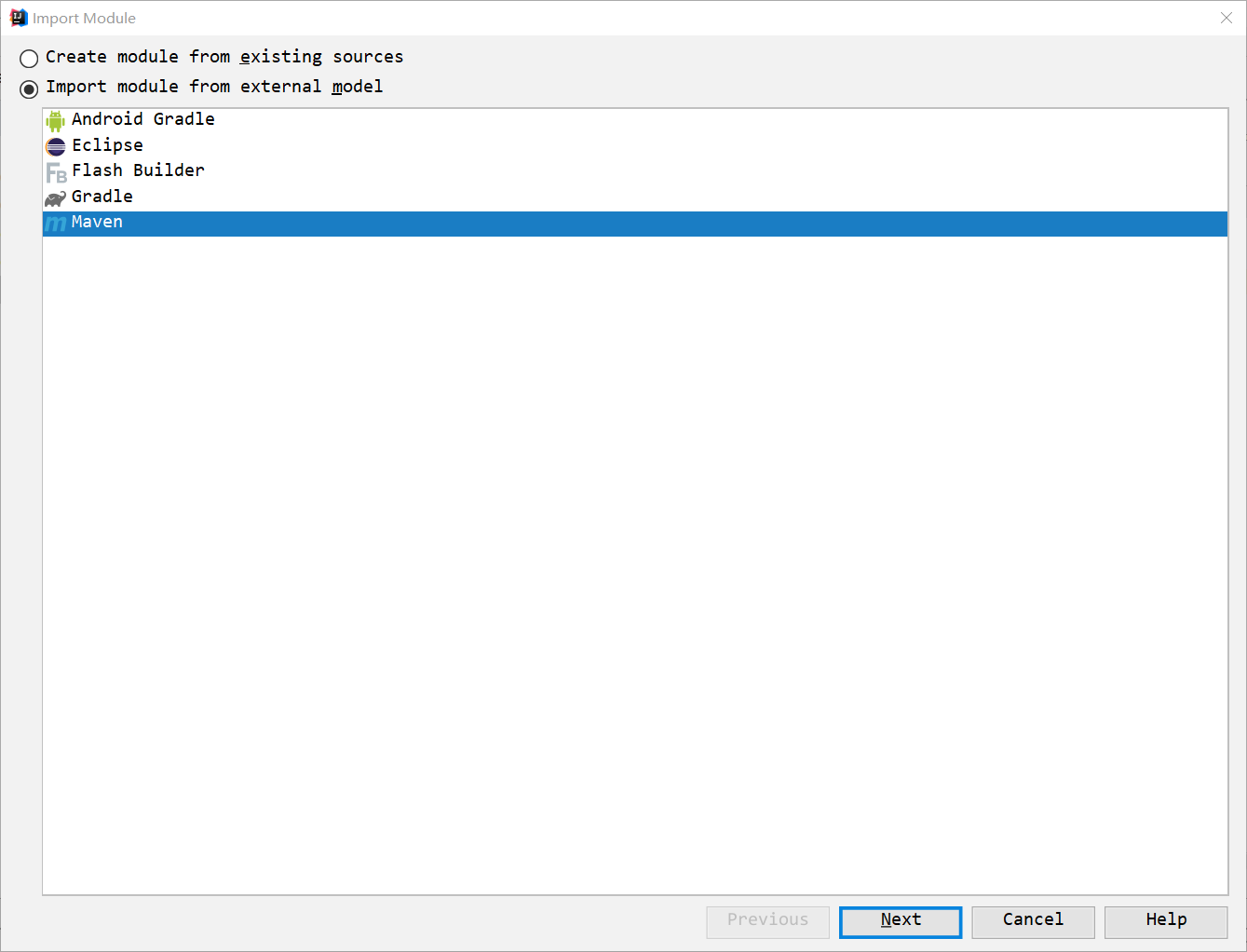

image-20201025160255567 image-20201025160330957

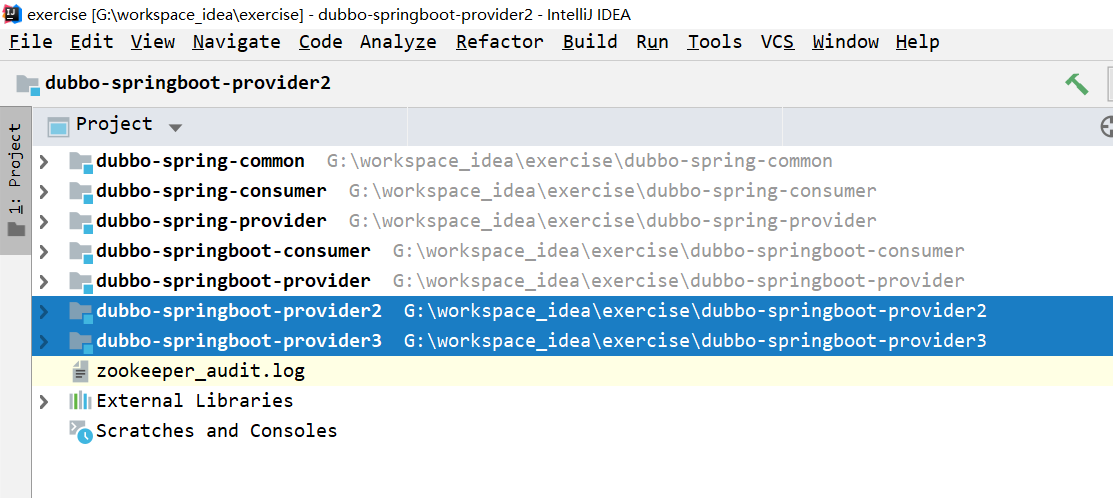

后面的全是默认，最后【Finish】就可以了，两个 provider 导入后的效果：

image-20201025160454595

dubbo-springboot-consumer

消费者这边只需要有一个就可以了；

UserController.java

在 UserService 接口中设置负载均衡的策略：loadbalance = "roundrobin"

@Controller
@RequestMapping("/user")
public class UserController {
// 修改负载均衡策略
@Reference(loadbalance = "roundrobin")
private UserService userService;

application.yml

server:
  port: 7771  # tomcat 端口号改成 7771，因为原来的 8882 被 dubbo-springboot-provider2占用了

dubbo:
  application:
    name: dubbo-springboot-consumer
  registry:
    address: zookeeper://127.0.0.1:2181
  monitor:
    protocol: registry

spring:
  thymeleaf:
    cache: false

启动

分别启动 dubbo-springboot-provider、dubbo-springboot-provider2、dubbo-springboot-provider3，然后启动 dubbo-springboot-consumer；

Dubbo Admin

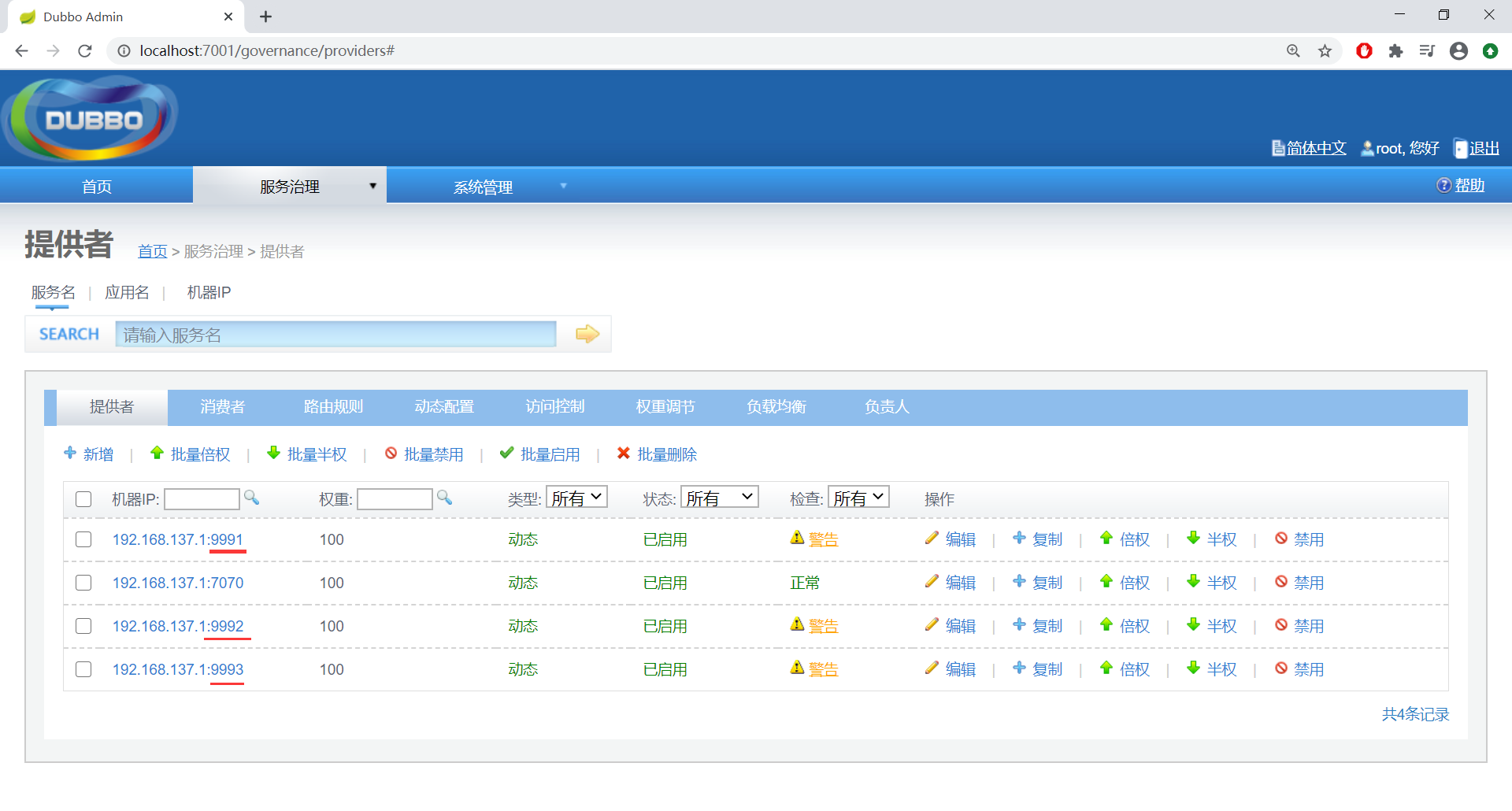

可以看到 3 个 dubbo 服务了：

image-20201025160711776

访问

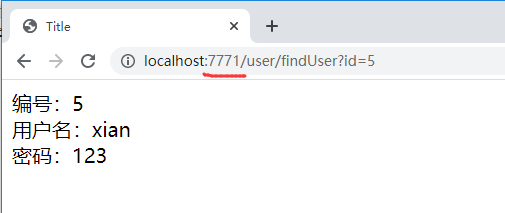

多刷新几次：

image-20201025161848831

看打印记录可以知道是调用了哪个 provider 提供的服务，设置不同的负载均衡策略，则每个 provider 被调用的次数会有变化；

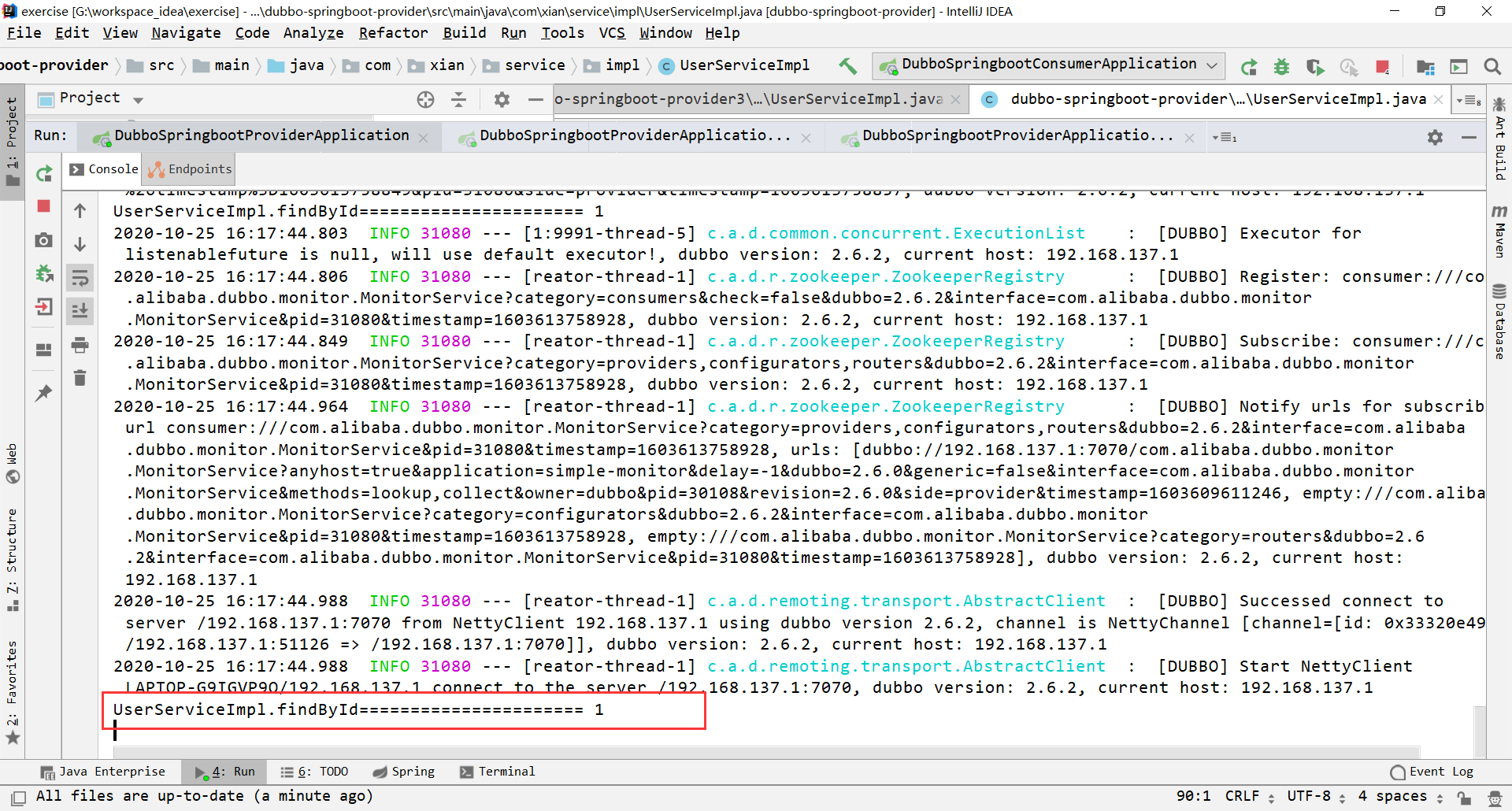

dubbo-springboot-provider 的控制台打印：

image-20201025161834072

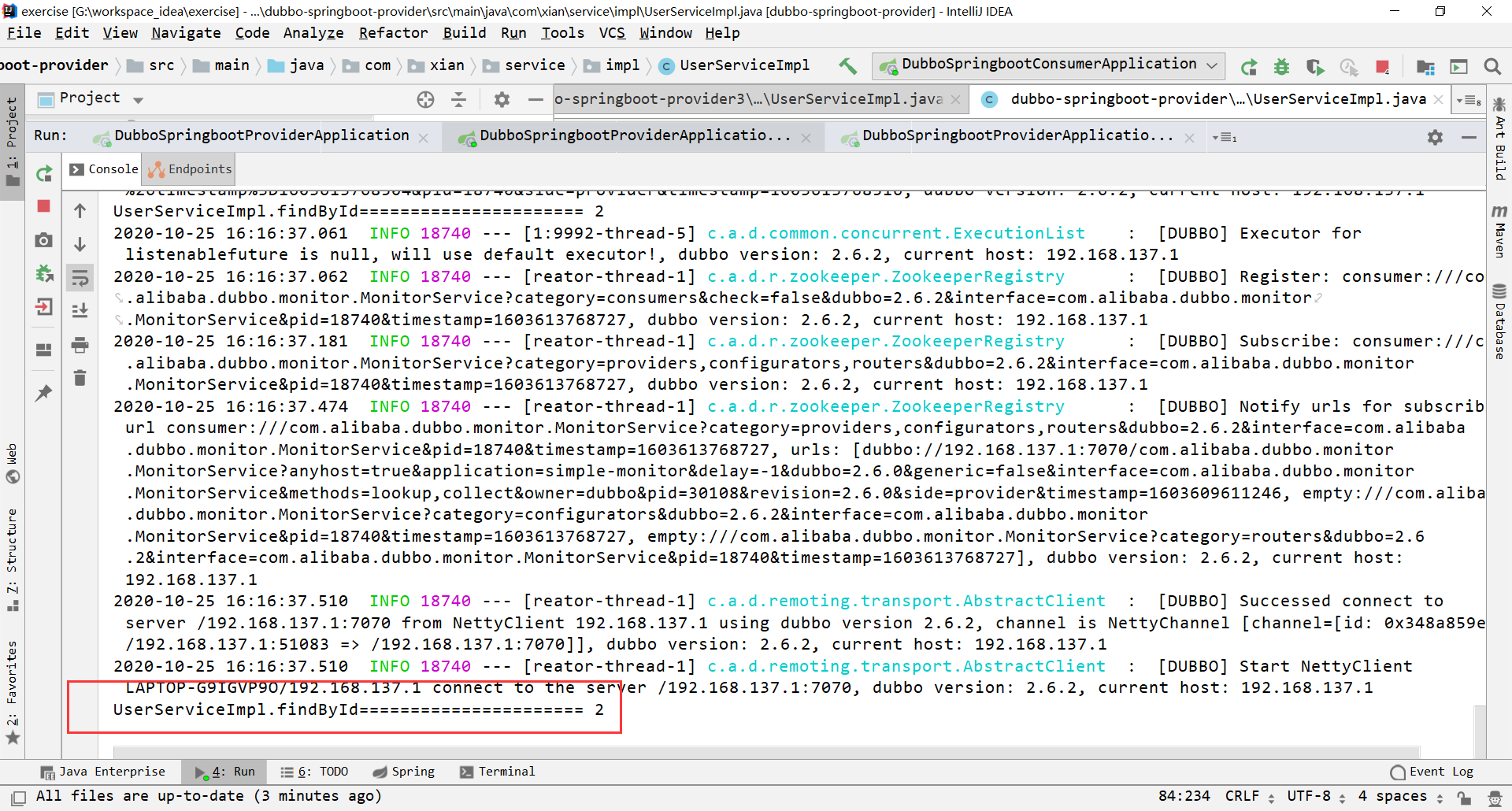

dubbo-springboot-provider2 的控制台打印：

image-20201025161916829

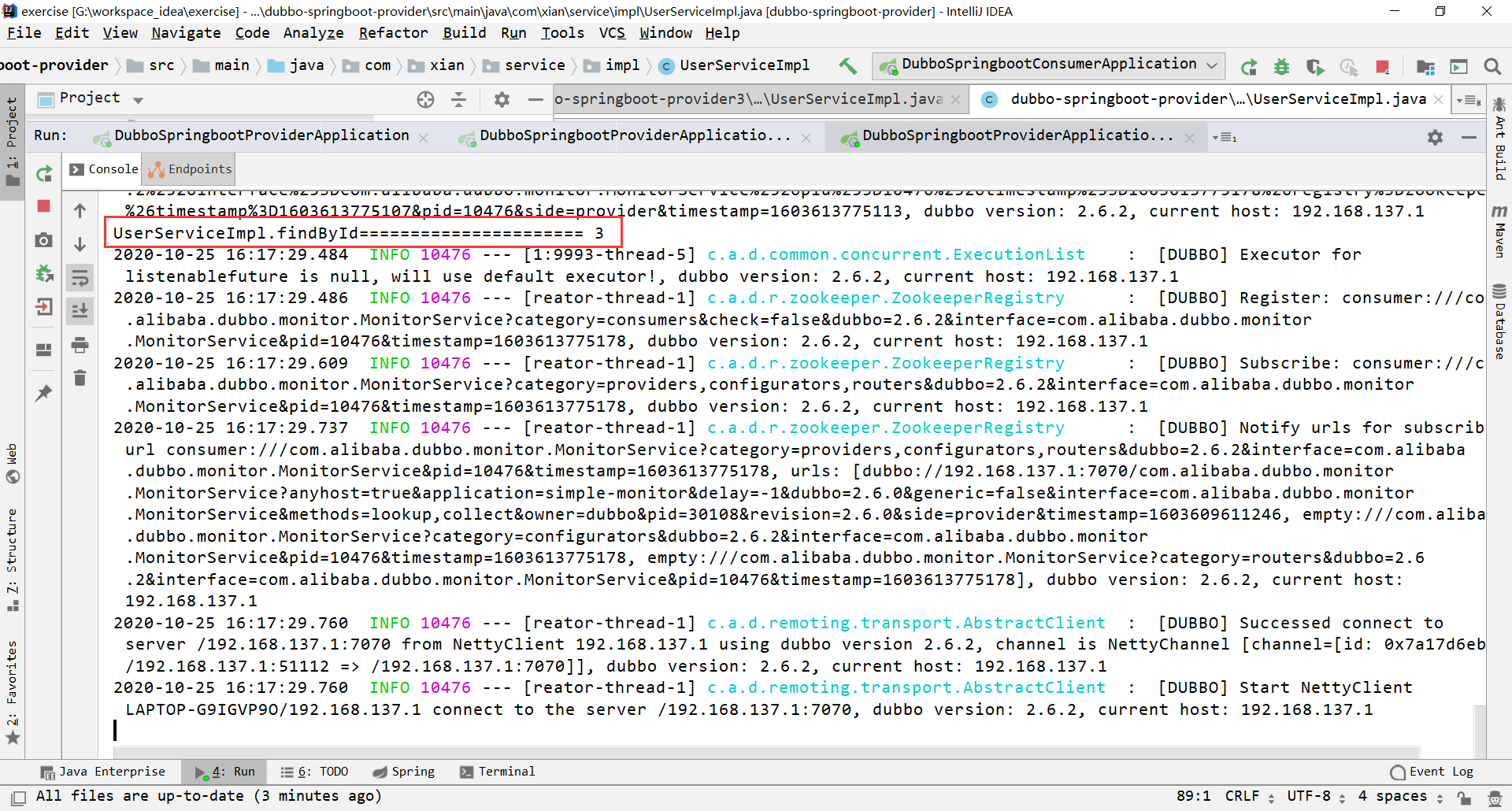

dubbo-springboot-provider3 的控制台打印：

image-20201025161931625

服务降级

服务器压力过大的时候，需要把非核心业务暂停处理，就需要用到服务降级，服务降级分为两种：

  1. consumer 不调用 provider 提供的服务，直接给客户端返回 null；
  2. consumer 调用 provider 失败后， 再给客户端返回 null；

核心的服务例如：支付、下订单；

非核心的服务例如：广告、评论、确认收货；

服务降级是在【消费者】consumer 里面设置的，配合 Dubbo Admin 管理中心来设置；

直接返回 null

这种方式是通过点击 consumer 的【屏蔽】按钮来操作的：

image-20201025162849974

UserController.java

package com.xian.controller;

import com.alibaba.dubbo.config.annotation.Reference;
import com.xian.entity.User;
import com.xian.service.UserService;
import org.springframework.stereotype.Controller;
import org.springframework.ui.Model;
import org.springframework.web.bind.annotation.RequestMapping;

/**
 * Author: xian
 * Date: 2020-10-25 9:53
 * Description: 描述
 */
@Controller
@RequestMapping("/user")
public class UserController {

    @Reference(loadbalance = "random")
    private UserService userService;

    @RequestMapping("/findUser")
    public String findUser(int id, Model model) {

        User user = userService.findById(id);

        System.out.println("服务降级=========" + user);	// 做个记号：这里将会打印 null

        if (user != null) {
            model.addAttribute("user", user);
            return "success";
        } else {
            return "degraded";	// 服务降级的时候，就返回 degraded 页面
        }
    }

}

degraded.html

在 resources/templates 下添加 degraded.html 页面，当服务降级的时候访问；

<!DOCTYPE html>
<html lang="en">
<head>

    <title>Title</title>
</head>
<body>
    服务降级，就调用这个界面
</body>
</html>

访问

未降级，可访问的状态：

image-20201025163043862

已降级、不可访问的状态：

image-20201025163922770

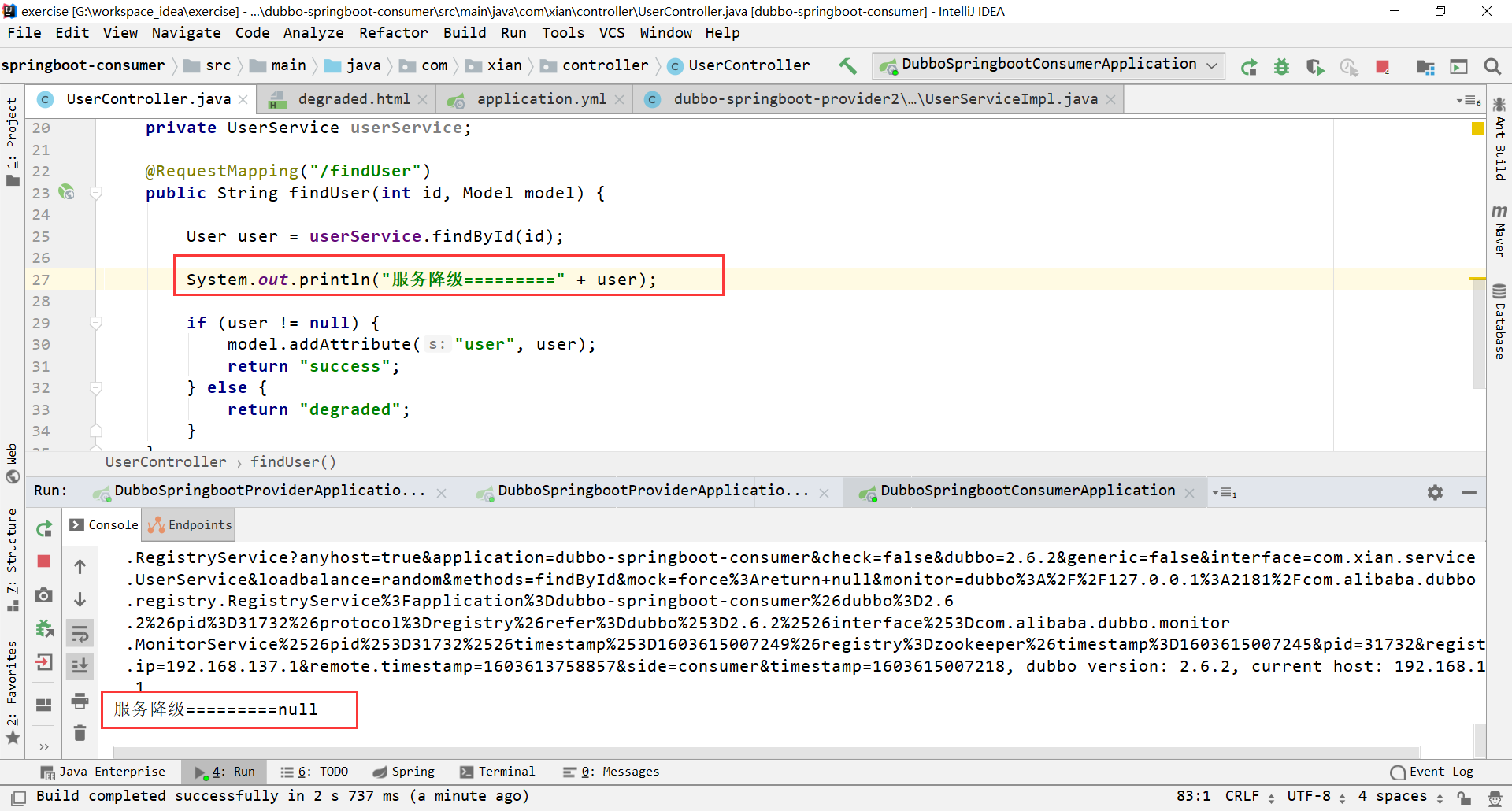

后台打印

可以看到，consumer 直接 返回了 null 给客户端：

image-20201025163752055

consumer 调用服务失败的时候返回 null

Dubbo Admin 中设置 Consumer 为【已容错】，

设置 provider 服务中 水淼 3 秒再返回 user 对象，

因为 consumer 默认的超时时间是 1秒，所以当 1 秒之内还没有调用到 provider 服务，那么 consumer 就会默认重试 2 次，一共调用 3 次，3 次都失败以后，才返回一个 null 给客户端；

Dubbo Admin 设置服务容错

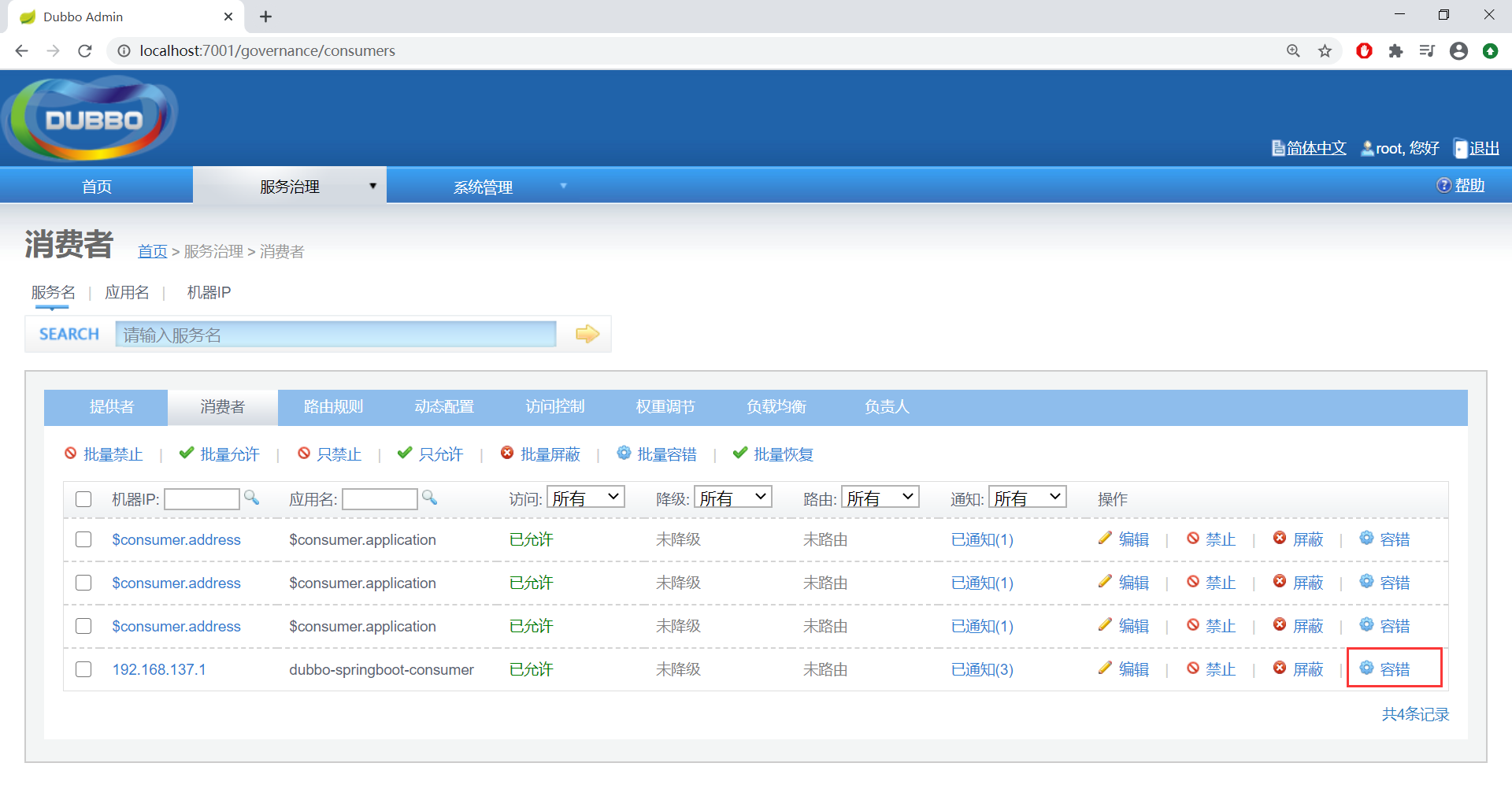

点击【容错】按钮，

image-20201025164439343

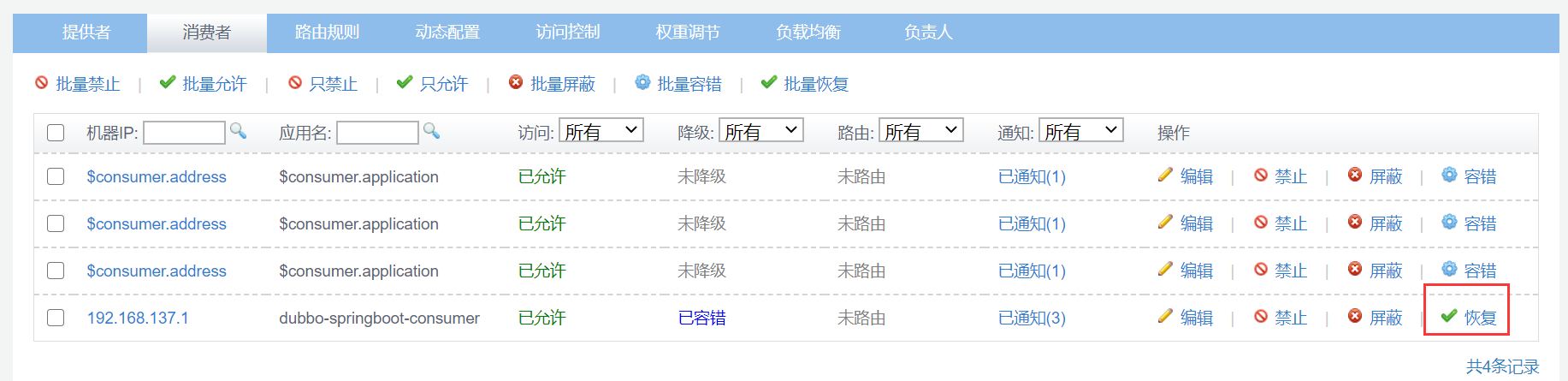

已容错：

image-20201025164630951

UserServiceImpl.java

package com.xian.service.impl;

import com.alibaba.dubbo.config.annotation.Service;
import com.xian.entity.User;
import com.xian.service.UserService;
import org.springframework.stereotype.Component;

import java.text.SimpleDateFormat;
import java.util.Date;

/**
 * Author: xian
 * Date: 2020-10-25 9:35
 * Description: 描述
 */
@Component
@Service
public class UserServiceImpl implements UserService {
    @Override
    public User findById(int id) {

        System.out.println("UserServiceImpl.findById====================== 1");

        // 设置睡眠 3 秒，实现服务调用失败的效果
        try {
            Thread.sleep(3000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        User user = new User();
        user.setId(id);
        user.setUsername("xian");
        user.setPassword("123");

        return user;
    }
}

访问

已容错、provider 未睡眠 3 秒时，可以正常访问

image-20201025170112999

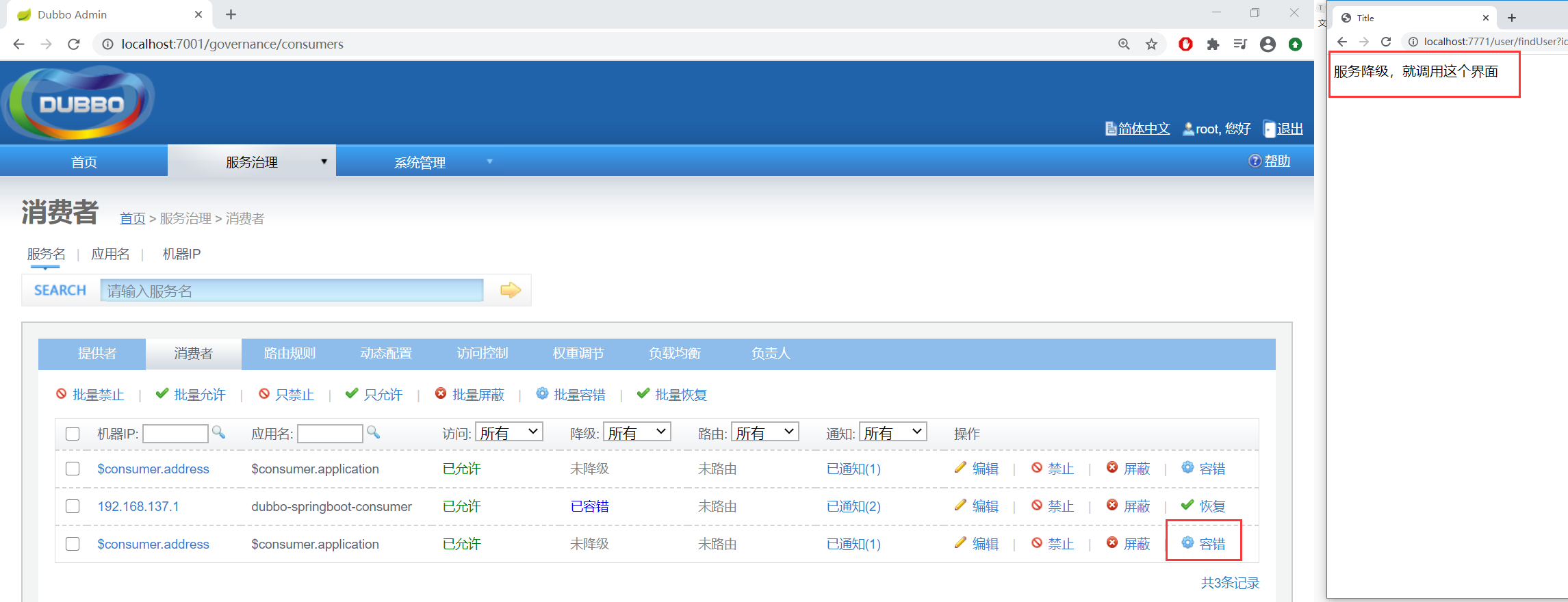

已容错、provider 睡眠 3 秒时，consumer 调用 provider 的服务失败，页面显示访问失败

image-20201025170204488

后台打印：

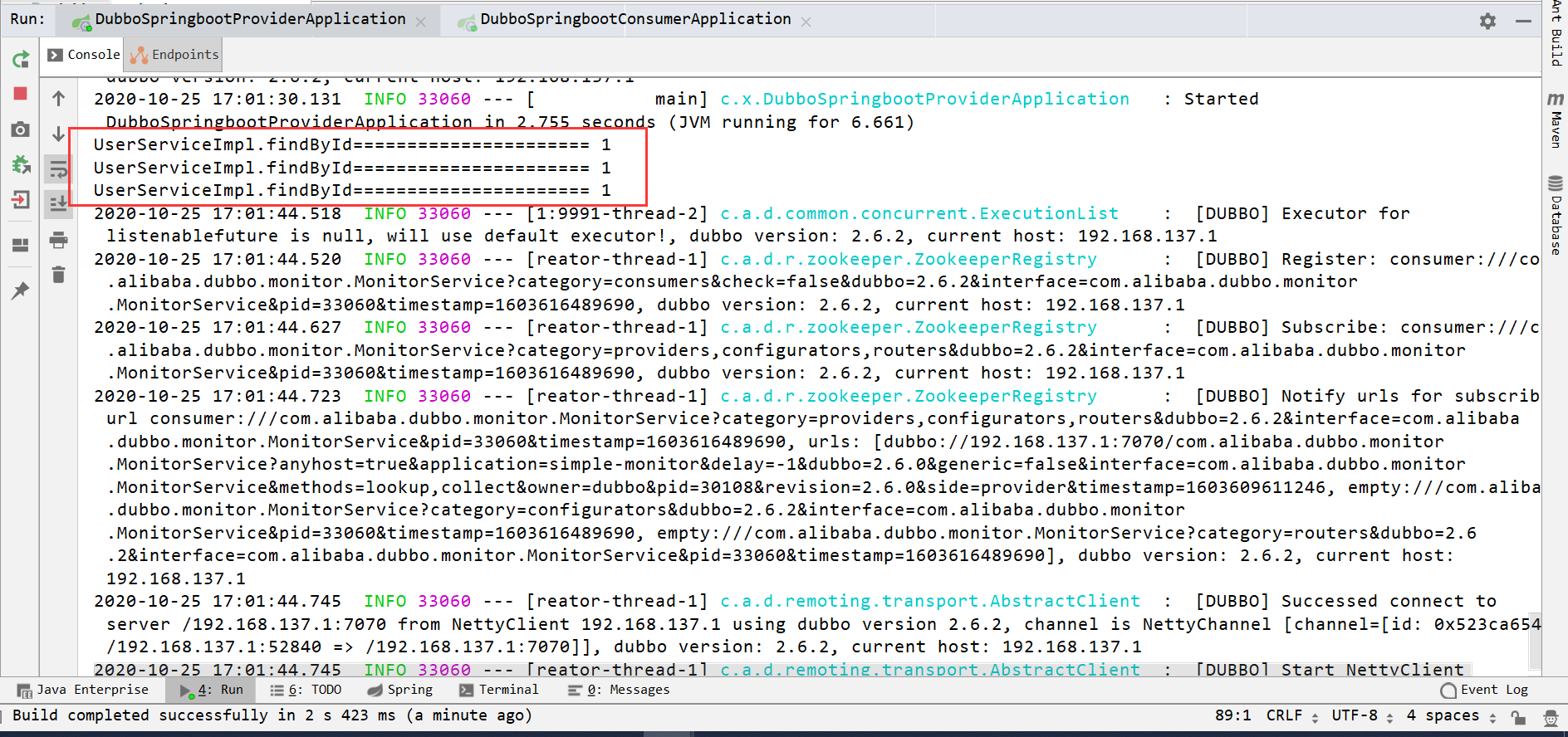

provider 的打印显示：consumer 在调用 provider 提供的服务失败了以后，又重试了 2 次，一共调用了 3 次：

image-20201025170304097

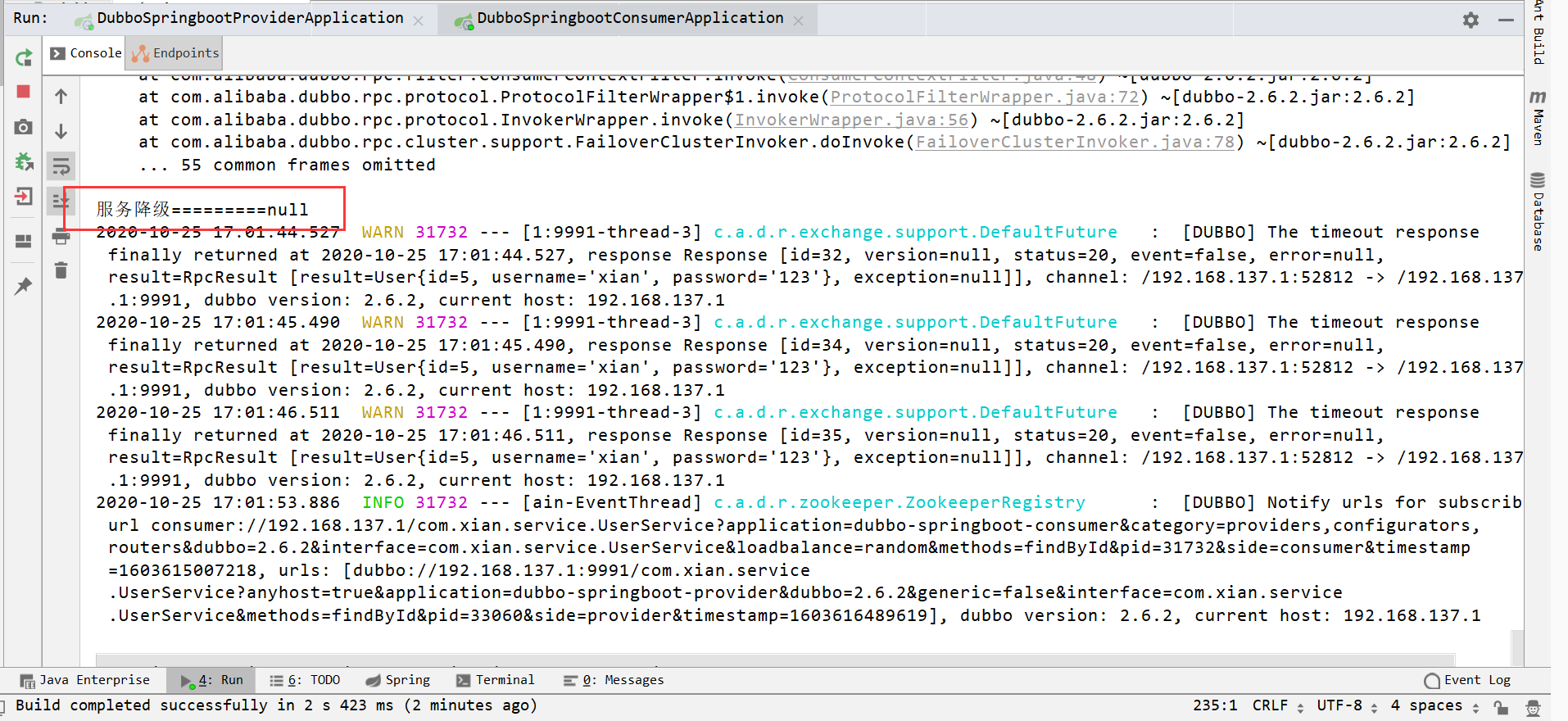

consumer 打印：显示调用失败了，consumer 返回了null 给客户端：

image-20201025170422048

至此，服务降级的效果就实现了；

posted @ 2020-10-25 11:03  xian19900116  阅读(885)  评论(0)    收藏  举报
顶部 底部
