400PLC设备运行时长记录的计算方法

• 自我感觉这还是一个笨办法，但暂时没想到更高效的方法。
• 记录在此，以备不时之需。

实现

• 记录开始时间，用脉冲的方式使得开始时间被记录；记忆时间初值不是0，使得开机即可得到开始时间。

• 结束时间实时增加。


• 用SB_DT_DT做时间差，得到实时变化的TIME类型时间。


• 将TIME隐式转换为DINT（转换后变成以ms为基础单位的十进制数），利用DIV除法，得到取整后的时间。


• 实际调试的时候发现直接转换后出现了不清零的问题，比如原始时间转换为秒为121S,那么此时分钟是2分钟，秒钟仍是121秒。期待的是当分钟是2分钟时，秒钟是1S。所以还需要进一步对时间进行运算。

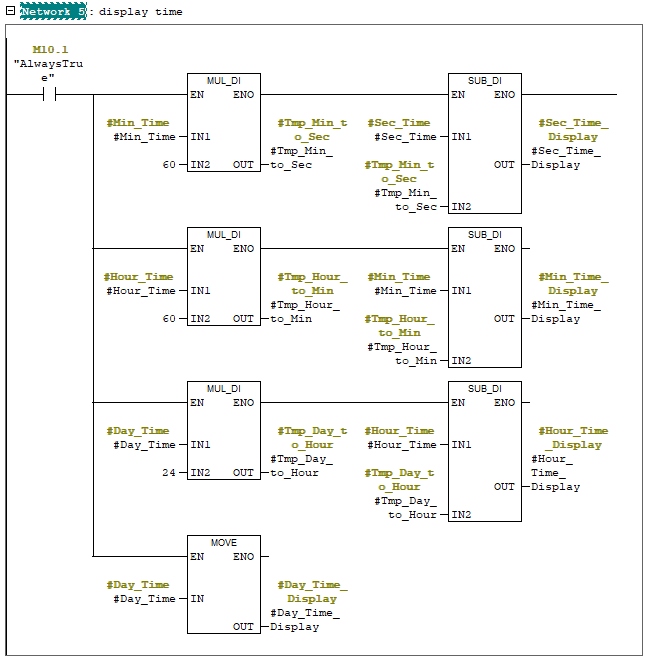

• 把分钟乘以60得到秒，小时乘以60得到分钟，天乘以24得到小时。把转换后的分钟，小时，天减去转换前的分钟小时天，就能得到差值了，差值就是实时的分钟小时天。


• 输出显示



长期运行中的边界溢出问题

在运行中，发现了上面算法的一个漏洞：

• 在块"SB_DT_DT"中，输出的"RET_VAL"最大值是16#7fffffff（2147483647ms，约为24.85天）。也就是说大约在24.85天之后，这个值会保持在16#7fffffff，整个块将不可用。
• 解决：
  • 判断RET_VAL的值是否等于16#7fffffff
  • 不是：正常输出
  • 是：
    • 建立错位标识位
    • 记住当前错误时的秒，分，时，天。
    • 断开SFC1的使能，短暂延迟后接通SFC1使能（重启SFC1块的意思）。
    • 此时秒，分，时，天都将从0开始计算
    • 新的秒分时天加上之前累计的秒分时天得到新的临时秒分时天（此时临时秒分时天时错的值，不可直接用）
    • 新的临时秒对60取余（MOD），得到实际的秒；
    • 新的临时秒对60做除法（DIV），结果加到新的临时分上去；
    • 新的临时分对60取余（MOD），得到实际的分；
    • 新的临时分对60做除法（DIV），结果加到新的临时时上去；
    • 新的临时时对24取余（MOD），得到实际的时；
    • 新的临时时对24做除法（DIV），结果加到新的临时天上去；
    • 临时天的值等于实际的天。
    • 输出处理后的值
