扇孔的处理以及敷铜插件的应用

一、敷铜插件

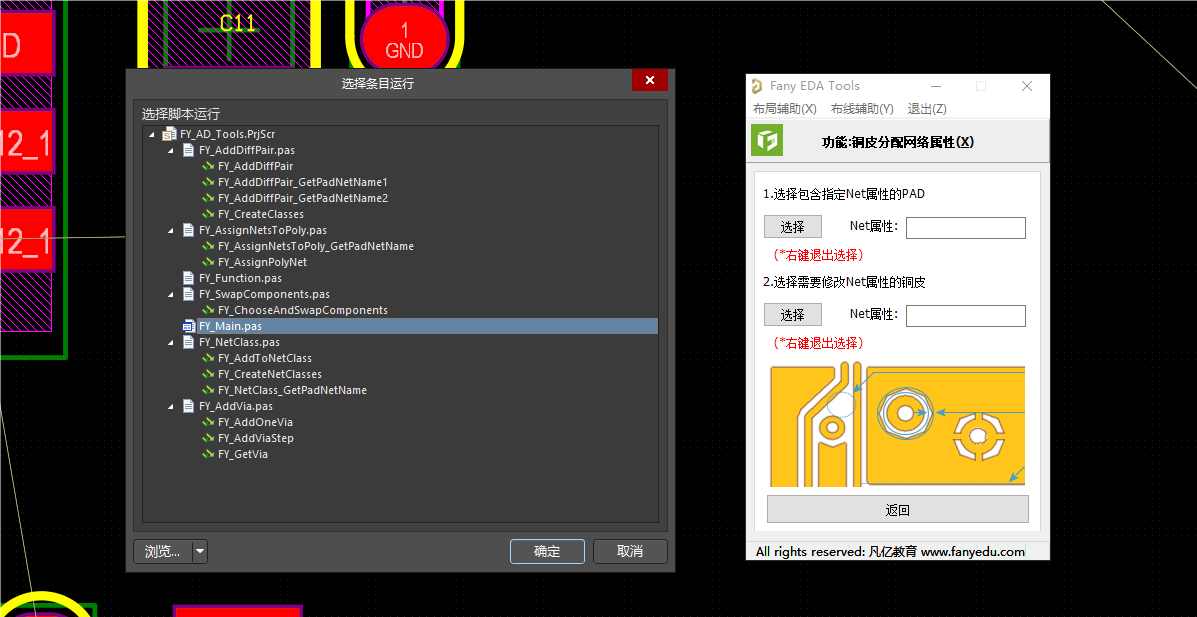

文件 --- 运行脚本 导入ad敷铜运行脚本插件
：：帮助进行快速敷铜 加快设计速度

下载地址：https://www.pcbbar.com/thread-10342-1-1.html

二、扇孔

1. 为什么需要先进行扇孔？

（1）打孔占位

* 预先打孔占位，可以防止在别的单层进行连线时，无法避开打孔位置；等连线完之后在进行打孔 后续无法避免走线到打孔位置 就会发生短路；此时在进行调整走线 就会大大加大工作量；

* 预先打孔，还防止后续走线密集的时候无法打孔下去；提前打孔后续删除比较方便

（2）减少回流路径

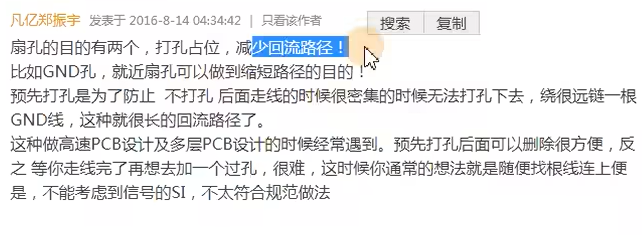

 * 就近打孔，提高信号质量；如果回流路径比较大，那么回流的信号大概率 “杂质很多”，eg：GND孔；

 * 就近扇孔可以做到缩短路径，减少回流路径

参考：

三、实操：完善PCB设计--扇孔

扇孔辅助常适用于追求快速走线，优先进行打孔占位，减少回流路径，先走短线长线后面一块走

实操中...........

走线-扇孔

注： 短线直接走线连接 长线先进行打孔占位

四、实操：完善PCB设计--敷铜

铺铜时，按 空格 可以切换走线形状

五、走线和敷铜的区别

• 走线和铺铜的本质是一样的，都是为了电流信号的传输，进行电气连接的不同形式，适用场景特点有所不同而已；

• 另外铺铜相比于走线，可以减少信号干扰，增加载流能力
  电源模块需要铺铜，电流比较大，铺铜为了更好的载流

tip: 走线 一般 20mil 可以过1A电流

本节总结：

总结：扇孔和铺铜都是为了走线;

走线原则：先短后长
长线需要连接的地方先进行打孔；短线直接进行连接

参考技术贴：

（1）详解PCB布局和走线
https://blog.csdn.net/2302_76312199/article/details/132780171

（2）PCB为什么要进行铺铜？有哪些常见的铺铜方式?
https://baijiahao.baidu.com/s?id=1800898418962170316&wfr=spider&for=pc

补充tips:

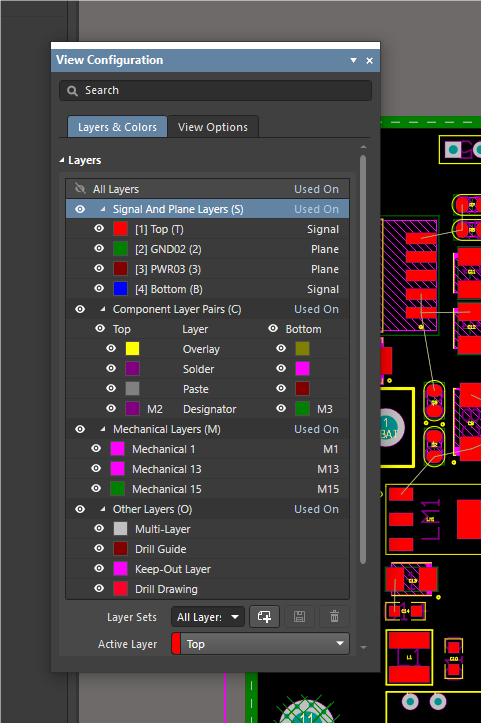

(1)快捷键：L

(2) 连线 要尽量从焊盘的中心出线 （最好不要从焊盘的顶角出线）
