tip1-在PCB设计中什么情况下使用全连接？什么情况下使用十字连接？

一、使用全连接的情况

（1）对载流能力要求高 大电流
（2）机器回流焊接情况

优点：* 机器回流焊接时 精准控制温度，能够提高焊接质量，不受焊盘形状的影响； * 载流能力强

缺点：* 手工焊接时，全连接可能会导致焊接点过热，影响焊接质量

二、使用十字连接的情况

（1）手工焊接

优点：* 手工焊接时，能够确保焊接点受热均匀，不容易虚焊
缺点：* 载流能力太弱，不适合大电流

补充：

  • 在机器回流焊接的过程中，全连接不会存在虚焊的情况，
    而手工焊接时如果采用全连接则会出现虚焊的情况 导致焊接质量差。

  • 为什么机器回流焊接不会导致虚焊？

    回流焊通过精确控制温度和时间，使得焊锡能够充分熔化并均匀覆盖在焊盘上，确保电子元件与电路板之间的牢固连接，能够显著提升电子产品的可靠性。

    本质：能够精准控制温度。
    详细介绍：可以参考 ****回流焊接的作用详解** **此篇帖子

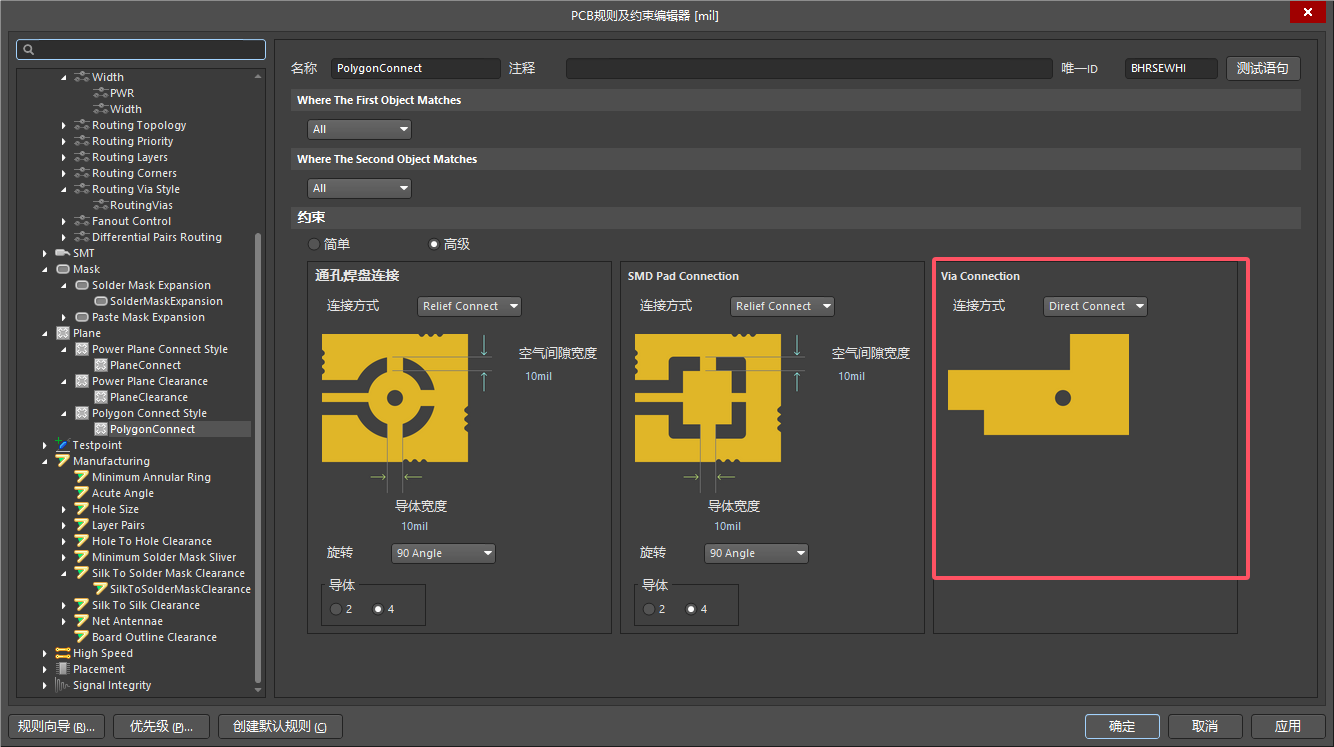

三、AD中如何设置全连接 以及十字连接

**DR快捷键 规则设计**

过孔通常情况下都是用十字连接 保证铜皮的完整性

参考技术贴
