CH634W6C和GL3523对比替换说明DS
1:CH634W6C简介
CH634W6C是符合USB3.2 Gen1协议规范的4端口USB超高速HUB控制器芯片,单芯片集成4口USB HUB和上下行交换功能。CH634W6C芯片的上行端口支持USB3.0超高速 5Gbps、USB2.0高速480Mbps和全速12Mbps,下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。并支持上行口交换功能,便于 2 个 USB 主机管理多个USB 设备

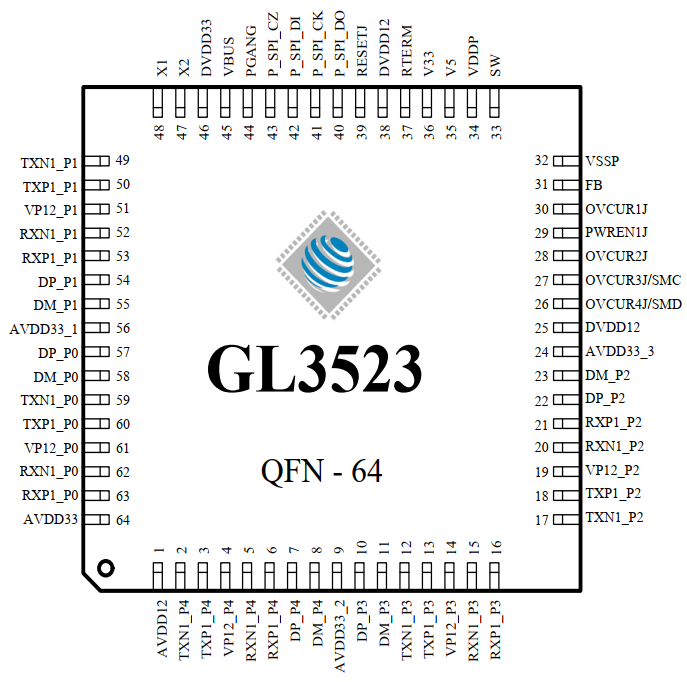

CH634W6C和GL3523均为QFN64封装,引脚对比如下。


2:CH634W6C和GL3523-OSY30 (QFN64X8) 参数对比
|
CH634W6C |
GL3523-OSY30 |
|
|
USB3.0一转四 |
支持 |
支持 |
|
上下行交换 |
支持 |
无 |
|
BC1.2 |
支持 |
支持 |
|
TT模式 |
MTT |
STT |
|
过流检测 |
独立/整体 |
独立/整体 |
|
电源控制 |
独立/整体 |
独立/整体 |
|
工作温度 |
-40~85℃ |
0~70℃ |
|
内置DCDC |
支持 |
支持 |
|
工作电源 |
5V/3.3V |
5V/3.3V |
3:硬件设计对比及替换建议
(1)硬件设计部分对比


(2)替换及设计建议
CH634W6C和GL3523同为(QFN64X8)封装,关键引脚例如各USB端口、主电源引脚和晶振引脚完全兼容,删减部分元器件或者改变元器件参数即可替代原有电路设计。建议如下:
1、 35 脚和 36 脚分别是 LDO 输入 5V 和输出 3.3V
2、 34 脚和 32 脚及 33 脚分别是 DC-DC 输入 5V 和专用 GND 及电感端,连线尽量短、粗
3、 31 脚 VFB 是 DC-DC 反馈端,直连 DC-DC 输出的 1.2V 电源
4、 46 脚 AVDD33 为 3.3V 主电源,对地电容建议 0.1uF 并联 10uF 或 4.7uF
5、 晶体频率必须改为 24MHz
6、 37 脚 RTERM 无需电阻

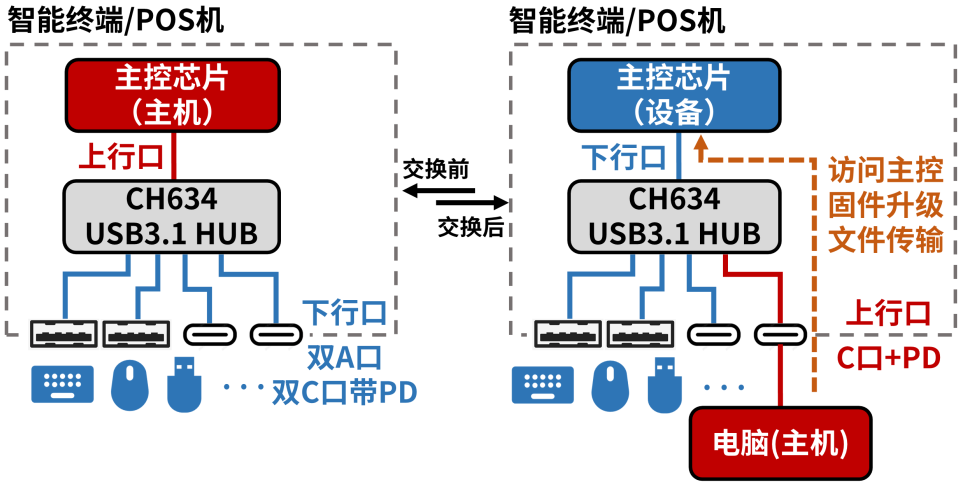

4:CH634W6C 上下行交换功能
CH634W6C下行的 Port1和上行USB口支持端口交换,此应用场景可以在部分板载应用中可以满足SOC只有一个原生USB口的情况下,既可以进行接口扩展,可以满足在进行ADB调试或者固件升级的时候切换连接PC进行操作。免去模拟开关的使用,从而节约成本,PCB布局以及保证USB超速/高速信号不会因为模拟开关的影响导致信号的衰减。
