I2C

i2c确认是否上拉，确认是否需要电平转换，确认I2C地址。

某些厂商可能需要8位的写地址，而某些只需要7位地址，不包含读写位。

I2C在传输时，每8位都会有一个ACK，不管是8bit 、16bit、32bit的reg，即一个字节一个ACK。

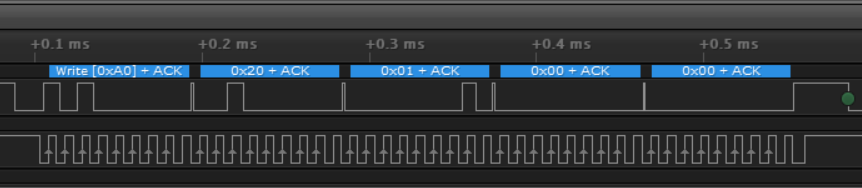

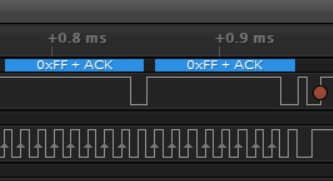

以下两张图构成一个read数据的波形，先将寄存器地址0x0120（32位地址）写到从机，然后执行read，等待从机发送数据，数据为0x47（32位）。

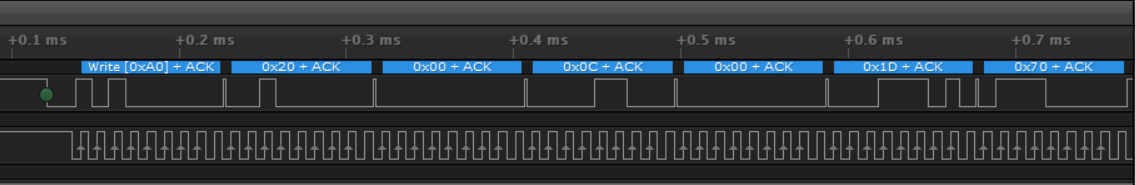

 以下图是write数据的波形，写的都是32位reg以及data，reg：0x000c0020，data：0xffff701d  。
