实验2：Open vSwitch虚拟交换机实践

实验2：Open vSwitch虚拟交换机实践

一、实验目的

能够对Open vSwitch进行基本操作；
能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

下载虚拟机软件Oracle VisualBox 或 VMware；
在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

1.创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

创建文件夹lab2以及创建ovs交换机

添加p0、p1端口，并按要求配置交换机类型

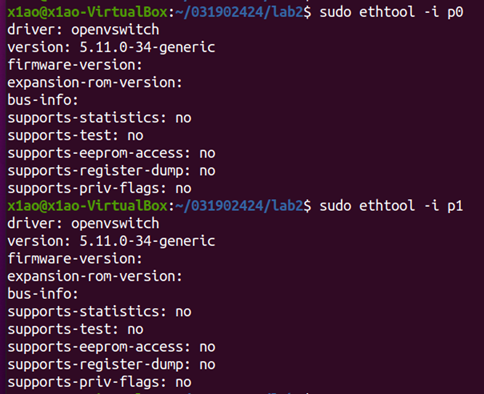

查看端口信息

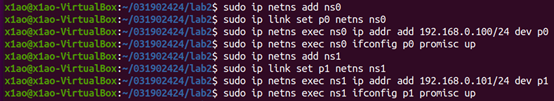

创建并配置虚拟空间

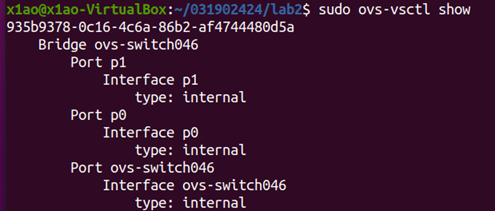

使用 sudo ovs-vsctl show 查看ovs交换机、端口状态

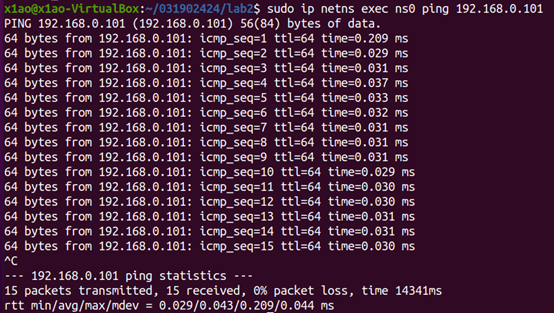

通过 sudo ip netns exec ns0 ing 192.168.0.101 测试p0、p1连通性

（测试出的连通性良好）

2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

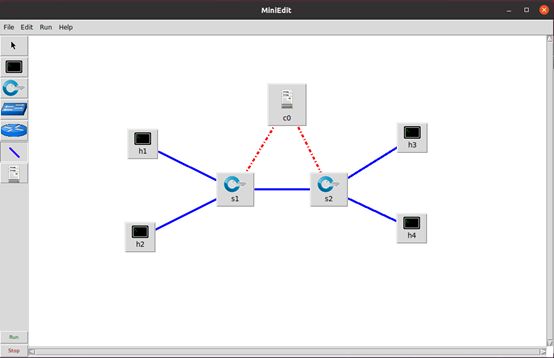

运行可视化界面搭建目标拓扑

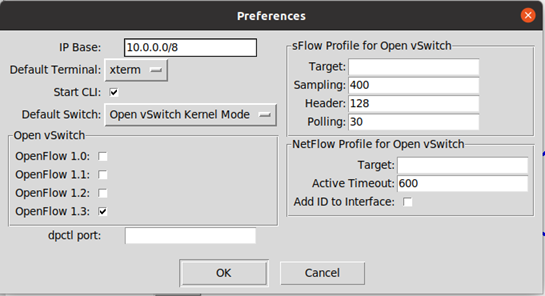

支持OpenFlow 1.3协议 （记得勾选start CLI选项）

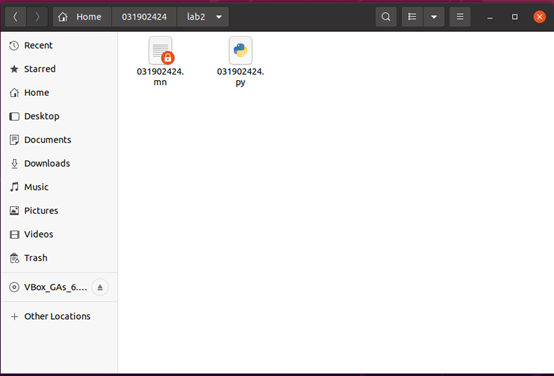

保存为python脚本

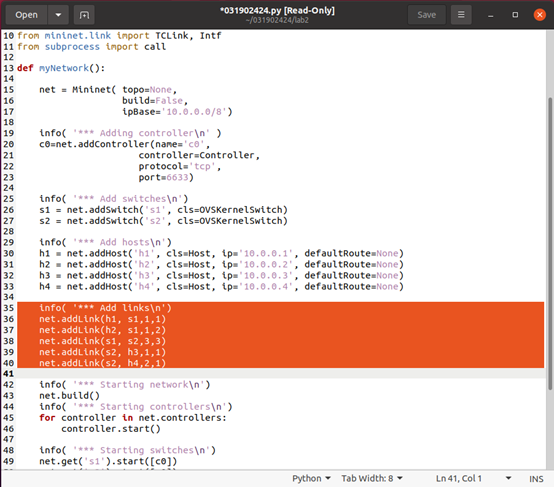

编辑python文件：主机名、交换机名以及端口对应正确

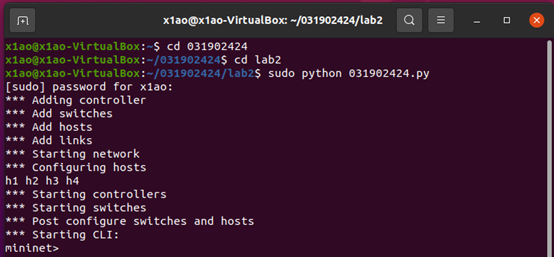

运行python脚本生成拓扑

3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

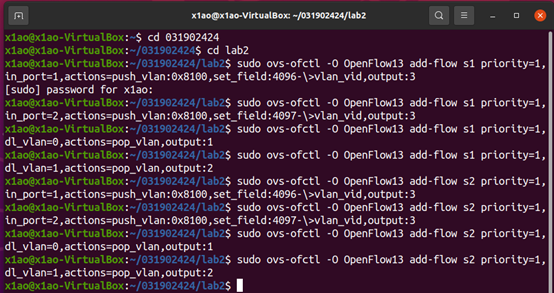

命令行运行如下代码对s1,s2下发流表:

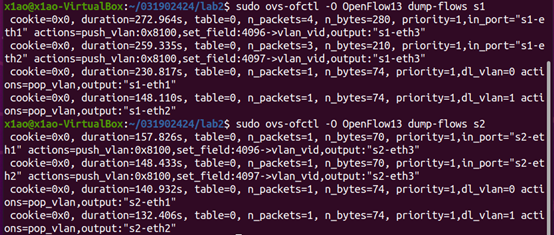

使用
sudo ovs-sudo ovs-ofctl -O OpenFlow13 dump-flows s1
sudo ovs-sudo ovs-ofctl -O OpenFlow13 dump-flows s2
查看s1,s2流表

4.主机连通性要求：

h1 – h3互通
h2 – h4互通
其余主机不通

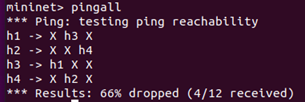

使用 mininet pingall，同时使用 sudo wireshark 对s1或s2的3号端口进行wireshark抓包
（先点击开始抓包再pingall）

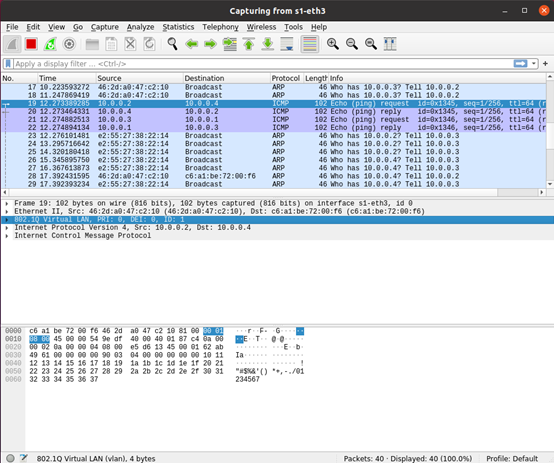

主机h2,h4之间的包标记为1

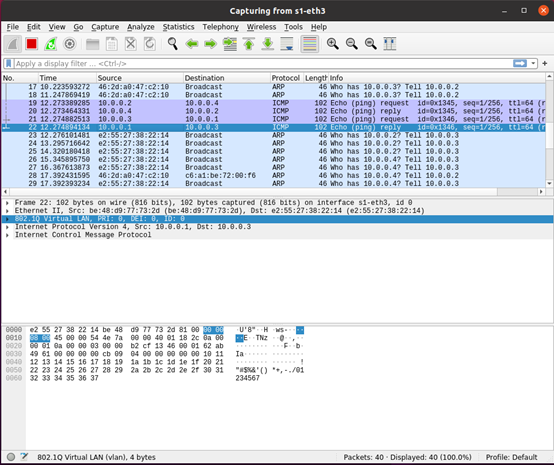

主机h1,h3之间的包标记为0

四、个人总结

遇到的问题

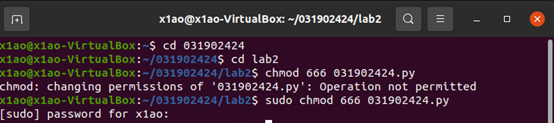

1.运行完可视化界面，并搭建目标拓扑之后。将文件保存为python脚本，但保存的python脚本是只读文件，无法直接修改
（虽然可以用命令行修改，但觉得将文件改为可读可改更好更方便些）
通过 sudo chmod 666 文件名.py 将文件成功该文可读可改

2.添加p0、p1端口时有error，虽然不影响后续步骤，但原因不太清楚

实验心得

本次实验我们学习了Open vSwitch的相关知识，学习在命令行中使用ovs-vsctl和ovs-ofctlOVS命令操作Open vSwitch交换机（包括创建交换机、创建端口、创建网络空间、配置ip地址等）、管理流表（流表的下发和查看）、划分VLAN。
这次实验中的很多东西也联系到了上学期所学的计算机网络课程，有种熟悉又陌生的感觉。
