实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1.能够使用源码安装Mininet
2.能够使用Mininet的可视化工具生成拓扑
3.能够使用Mininet的命令行生成特定拓扑
4.能够使用Mininet交互界面管理SDN拓扑
5.能够使用Python脚本构建SDN拓扑

二、实验环境

下载虚拟机软件Oracle VisualBox 或 VMware；
在虚拟机中安装Ubuntu 20.04 Desktop amd64；

三、实验要求

（一）基本要求

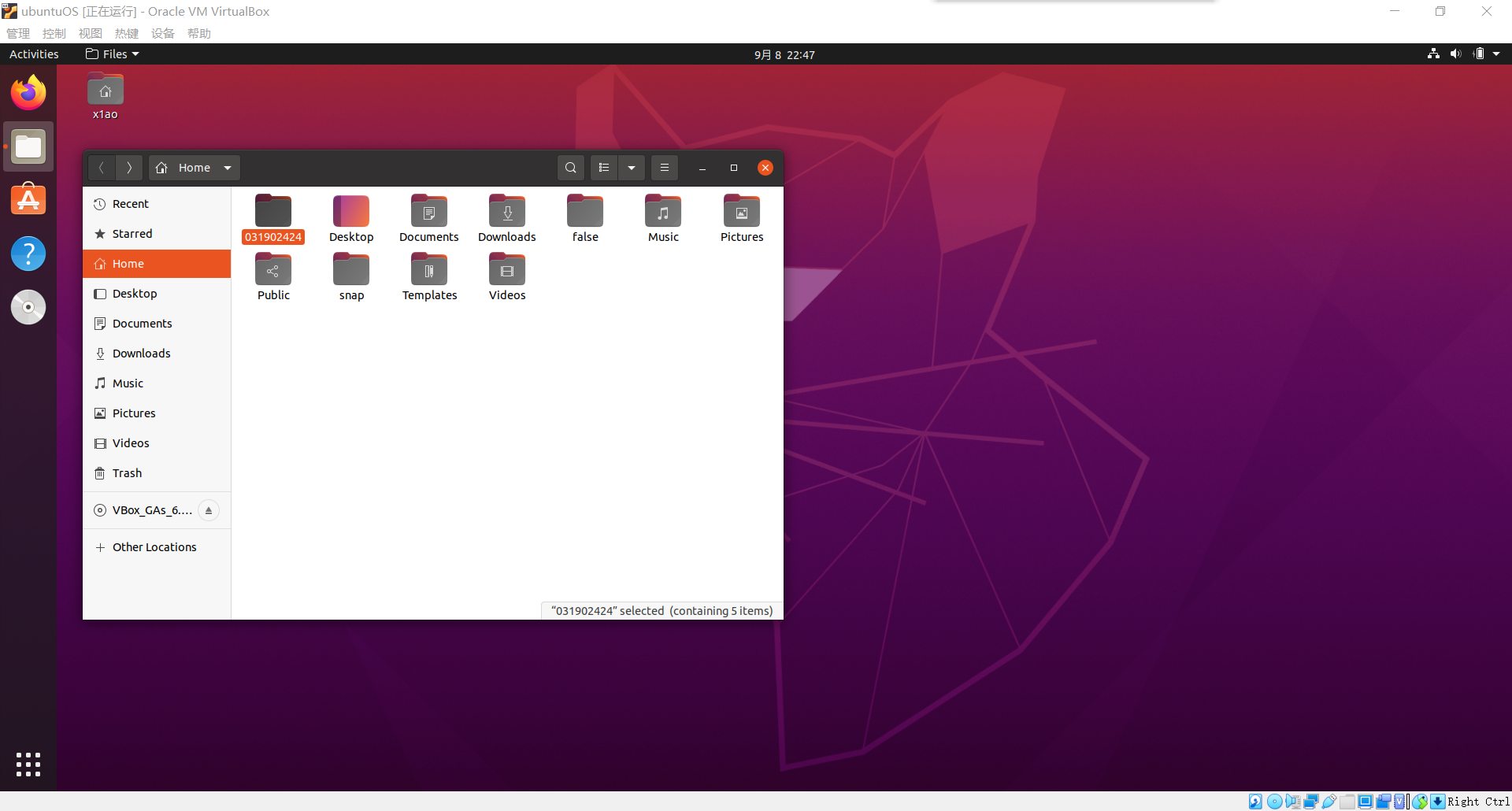

1.在Ubuntu系统的home目录下创建一个目录，目录命名为学号。

2.在创建的目录下，完成Mininet的源码安装。

3.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

成功搭建要求拓扑：

4.使用Mininet的命令行生成如下拓扑：

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

按题目要求，生成拓扑应为参数为3的线性拓扑，成功使用命令行生成要求拓扑：

b) 3台主机，每个主机都连接到同1台交换机上。

按题目要求，生成拓扑应为简单拓扑，成功使用命令行生成要求拓扑：

5.在4 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

成功添加新主机h4，并将其连接到s1上，并测试新拓扑的连通性：

6.编辑（一）中第3步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；

b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50

四、个人总结

本次的软件定义网络实验主要分为两步骤，先是下载虚拟机软件Oracle VisualBox并在虚拟机中安装Ubuntu 20.04 Desktop amd64，其次是使用源码安装Mininet并完成简单的拓扑实践。

1.在安装虚拟机软件Oracle VisualBox的过程中，在安装虚拟机，选择启动盘的时候，由于和教程不一致，请教了万能的百度，通过设置-配置更改了设置从而继续安装。
2.在安装Ubuntu时，载入镜像文件后，系统让我选择语言。第一次选择了中文，结果发现在做下一步的时候没法点到“continue”这个按键（虚拟机的小窗口中没有，在看不见的下方，鼠标滚轮也没法往下滑），换成英文后就好了（可能是中文字体更大点？）。
3.在安装增强功能时一直失败，原因：在使用虚拟机的过程中会自动生成一个虚拟网卡，也就是会多产生一个虚拟ip，而中国联通的校园网客户端不允许两个ip同时存在，强行断开了网络。后续实验用手机开热点，就完成了之后的安装。
4.在打开miniedit.py时，报错No such file or directory。原因：mininet运行需要 python，目前版本一般要python3，ubuntu20.04装好原有python默认是python2。解决办法：发现已经存在/usr/bin/python，删除旧的软链接：sudo rm -rf /usr/bin/python；
如果不存在 /usr/bin/python ，直接添加新的软链，指向 python3 ： sudo ln -s /usr/bin/python3 /usr/bin/python，即默认 python 版本为 python3。
感觉这次实验主要的难度在于熟悉虚拟机的操作和虚拟机的安装，拓扑实践较为简单。
