7.15

TCP和UDP协议

•    TCP/IP协议族的传输层协议

       TCP（Transmission Control Protocol ）

          传输控制协议

       UDP（User Datagram Protocol ）
          用户数据报协议



TCP协议

    TCP是面向连接的、可靠的进程到进程通信的协议
    TCP提供全双工服务，即数据可在同一时间双向传输

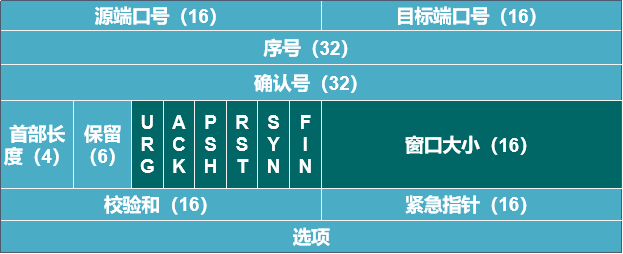

    TCP报文段
          TCP将若干个字节构成一个分组，叫报文段（Segment）
          TCP报文段封装在IP数据报中







 序号：发送端为每个字节进行编号，便于接收端正确重组
确认号：用于确认发送端的信息
窗口大小：用于说明本地可接收数据段的数目，窗口大小是可变的

URG：紧急指针，当URG=1时，表明紧急指针字段有效。告诉报文段中有紧急数据。

ACK：确认指针，当该位为1时，用于确认发送方的数据

PSH：推送指针，当两个应用进程进程进行交互式通信，有时候在一端的应用进程希望在键入一个命令后立即

就能收到对方的响应，这时我们将PSH=1即可。

RST：复位指针，当RST=1，表明TCP连接中出现严重差错，必须释放连接，然后再重新建立一次连接。

SYN：同步指针，在建立连接时用来同步序号。SYN=1，ACK=0，连接为请求报文，当SYN=1，ACK=1，连接

为响应报文。

FIN：终止指针，用来释放连接。

TCP建立连接的过程称为三次握手

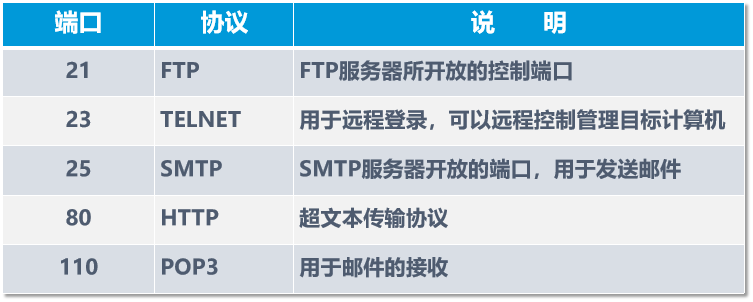

常用的TCP端口号及其功能









UDP协议
无连接、不可靠的传输协议
花费的开销小
UDP报文的首部格式

     UDP长度：用来指出UDP的总长度，为首部加上数据
     校验和：用来完成对UDP数据的差错检验，它是UDP协议提供的唯一的可靠机制

常用的UDP端口号及其功能

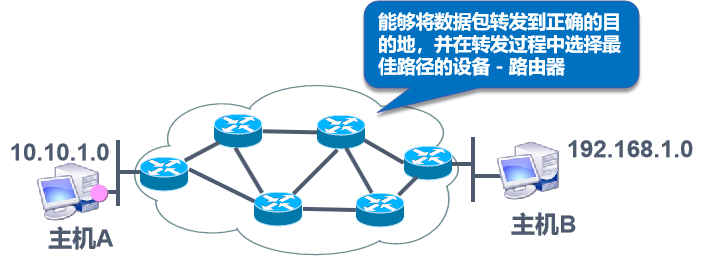

路由
    从源主机到目标主机的转发过程



路由器的工作原理

     根据路由表转发数据



路由表的形成

  路由表
      路由器中维护的路由条目的集合
      路由器根据路由表做路径选择
      路由表的形成
  直连网段
      配置IP地址，端口UP状态，形成直连路由
  非直连网段

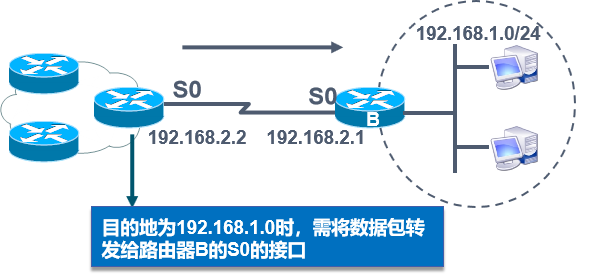

静态路由

• 由管理员手工配置的，是单向的
• 缺乏灵活性

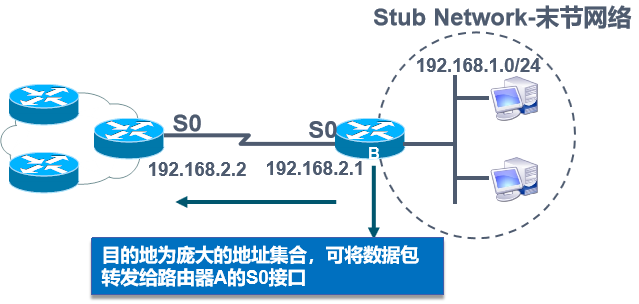

默认路由

     当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口





路由器转发数据包的封装过程

        源目地址变化

当数据包经过不同设备，被转发的过程中，其数据包中的源和目标的mac地址随设备不同而变化。
