7.12

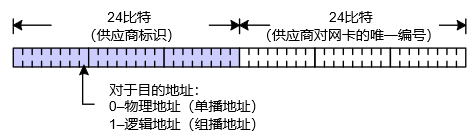

以太网MAC地址：

用来识别一个以太网上的某个单独的设备或一组设备

交换机的转发原理

• 初始状态
• MAC地址学习
• 广播未知数据帧
• 接收方回应
• 交换机实现单播通信

    交换机在初始状态是mac地址表无记录，用户A向交换机发送数据帧想通过交换机找到用户B，这时交换机记录

用户A的mac地址和接口标示，通过mac地址表查找目的mac地址，mac地址表无记录，然后广播除用户A之外所有

的用户。用户B收到回应，其他用户不回应，这时mac地址表又有了用户A和用户B的地址，当下一次用户A访问用户B

时直接通过mac地址表找到用户B，实现单播通信。

交换机以太网接口的工作模式

单工
     两个数据站之间只能沿单一方向传输数据
半双工
     两个数据站之间可以双向数据传输，但不能同时进行
全双工
     两个数据站之间可双向且同时进行数据传输



交换机以太网接口速率
     接口连接时进行协商
     协商失败则无法正常通信



命令行的层次关系

用户模式       查看统计信息

特权模式       查看并修改设备的配置

全局模式       针对整个交换机修改配置参数

接口模式       针对设备的接口修改配置参数



命令行帮助

？的作用
显示命令
显示参数
命令列表

Tab键
补齐命令
提示命令

快捷键
<Ctrl-A>光标移动到命令行的开始位置
<Ctrl-E>光标移动到命令行的结束位置







   网络层的功能

• 定义了基于IP协议的逻辑地址
• 连接不同的媒介类型
• 选择数据通过网络的最佳路径

 ICMP协议

ICMP是一个“错误侦测与回馈机制”
通过IP数据包封装的
用来发送错误和控制消息

Ping命令的参数

   -t 参数会一直不停的执行ping
       调试故障或需进行持续连通性测试时应用
        Ctrl+C可以中断命令

    -a 参数可以显示主机名称

   -l 参数可以设定ping包的大小
      单位为字节
      可用于简单测试通信质量

ARP协议概述

    局域网中主机的通信
         IP地址与MAC地址
   什么是ARP协议
        Address Resolution Protocol，地址解析协议
        将一个已知的IP地址解析成MAC地址

ARP协议

IP地址解析为MAC地址
     PC1发送数据给PC2，查看缓存没有PC2的MAC地址
     PC1发送ARP请求消息（广播）
     所有主机收到ARP请求消息
           PC2回复ARP应答（单播）
           其他主机丢弃
      PC1将PC2的MAC地址保存到缓存中，发送数据

ARP相关命令

    Windows系统中的ARP命令
       arp -a：查看ARP缓存表
          arp -d：清除ARP缓存
          ARP绑定

Cisco系统中的ARP命令
     查看ARP缓存表

         Router#show arp

     清除ARP缓存

         Router#clear arp-cache

     ARP绑定

         Router(config)#arp 1.1.1.1 0011.1111.1111 arpa
         Router#show arp
         Protocol  Address     Age (min)   Hardware Addr   Type        Interface
         Internet  1.1.1.1             -              0011.1111.1111    ARPA
         Internet  10.0.0.2           4             001f.cab6.c959    ARPA    FastEthernet0/1
         Internet  10.0.0.1           -              001f.caff.1041      ARPA    FastEthernet0/1
