JVM监控及诊断工具-GUI篇

参考资料：尚硅谷JVM教程

21.JVM监控及诊断工具-GUI篇

21.1. 工具概述

使用上一章命令行工具或组合能帮您获取目标Java应用性能相关的基础信息，但它们存在下列局限：

  • 1．无法获取方法级别的分析数据，如方法间的调用关系、各方法的调用次数和调用时间等（这对定位应用性能瓶颈至关重要）。

  • 2．要求用户登录到目标 Java 应用所在的宿主机上，使用起来不是很方便。

  • 3．分析数据通过终端输出，结果展示不够直观。

为此，JDK提供了一些内存泄漏的分析工具，如jconsole，jvisualvm等，用于辅助开发人员定位问题，但是这些工具很多时候并不足以满足快速定位的需求。所以这里我们介绍的工具相对多一些、丰富一些。

JDK自带的工具

  • jconsole：JDK自带的可视化监控工具。查看Java应用程序的运行概况、监控堆信息、永久区（或元空间）使用情况、类加载情况等

  • Visual VM：Visual VM是一个工具，它提供了一个可视界面，用于查看Java虚拟机上运行的基于Java技术的应用程序的详细信息。

  • JMC：Java Mission Control，内置Java Flight Recorder。能够以极低的性能开销收集Java虚拟机的性能数据。

第三方工具

  • MAT：MAT（Memory Analyzer Tool）是基于Eclipse的内存分析工具，是一个快速、功能丰富的Java heap分析工具，它可以帮助我们查找内存泄漏和减少内存消耗

  • JProfiler：商业软件，需要付费。功能强大。

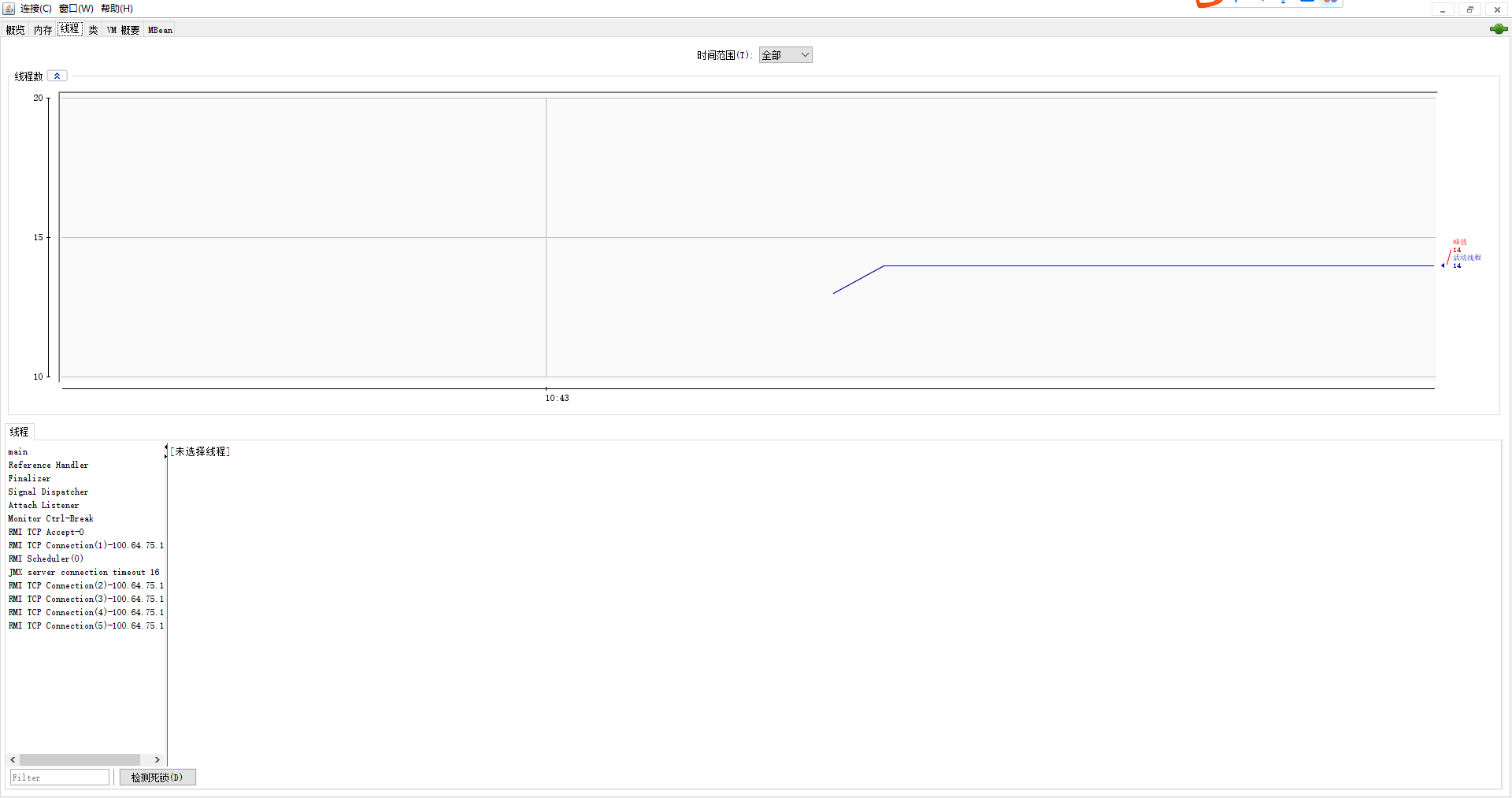

21.2. JConsole

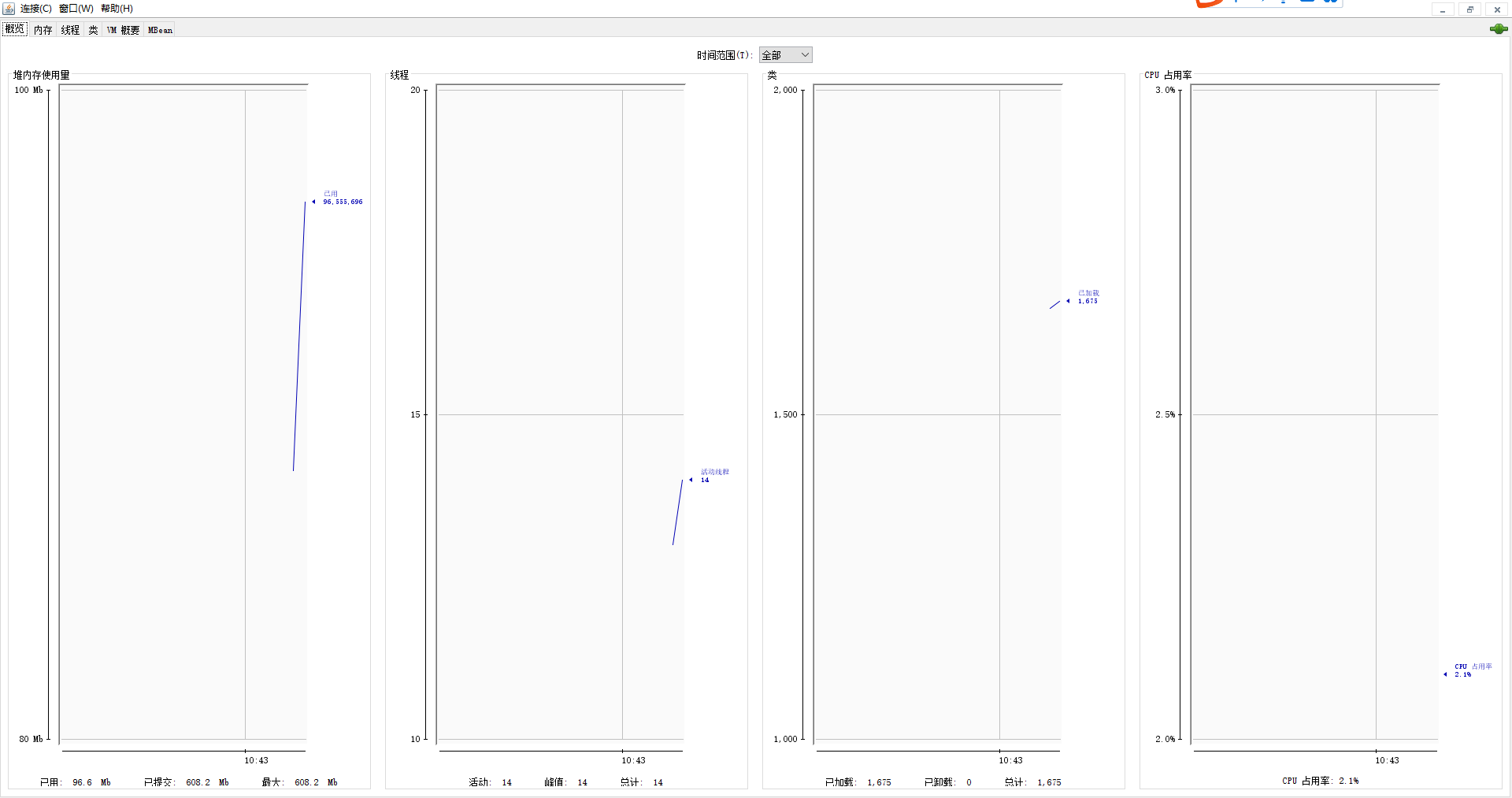

jconsole：从Java5开始，在JDK中自带的java监控和管理控制台。用于对JVM中内存、线程和类等的监控，是一个基于JMX（java management extensions）的GUI性能监控工具。

官方地址：https://docs.oracle.com/javase/7/docs/technotes/guides/management/jconsole.html

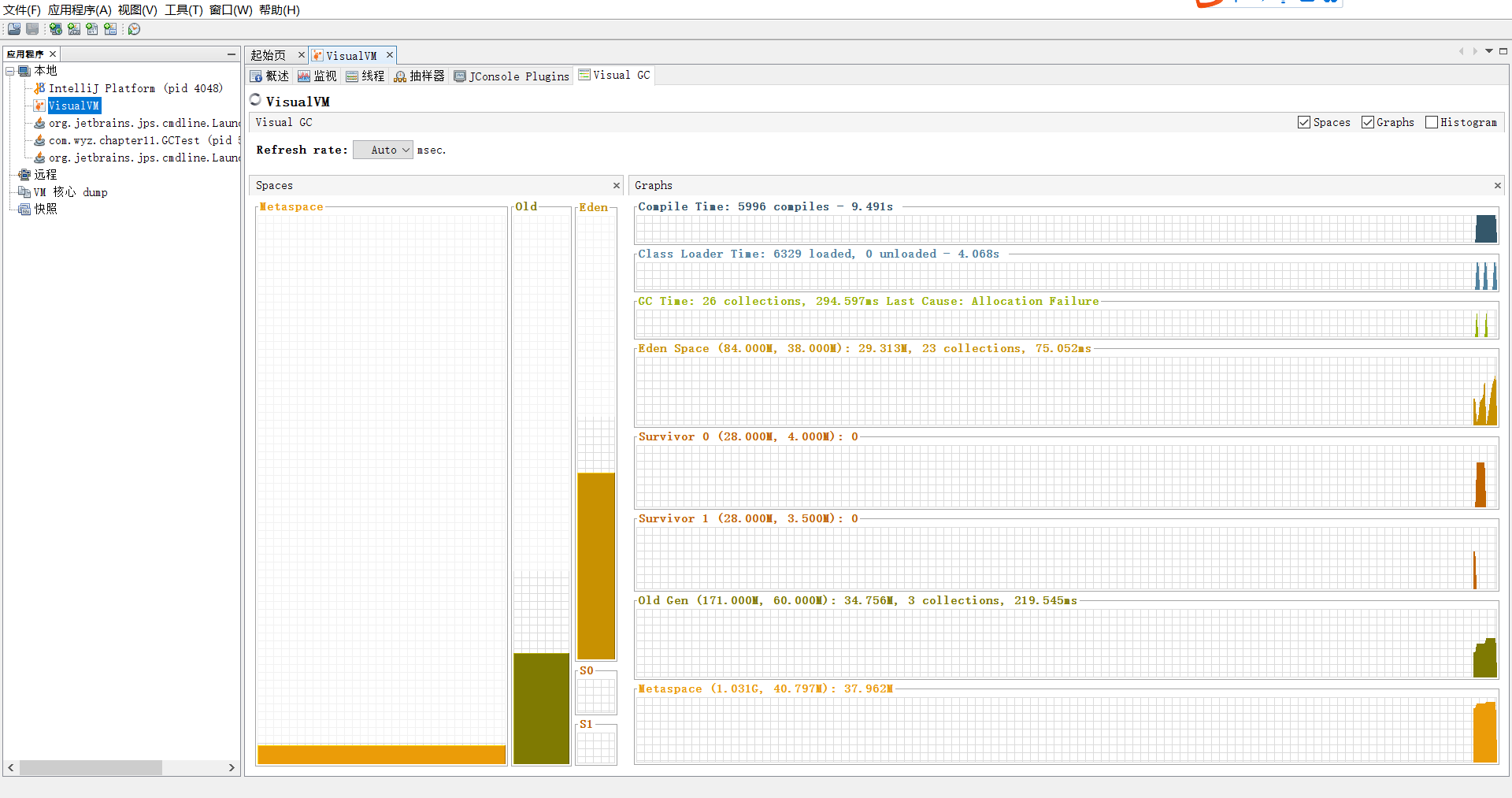

21.3. Visual VM

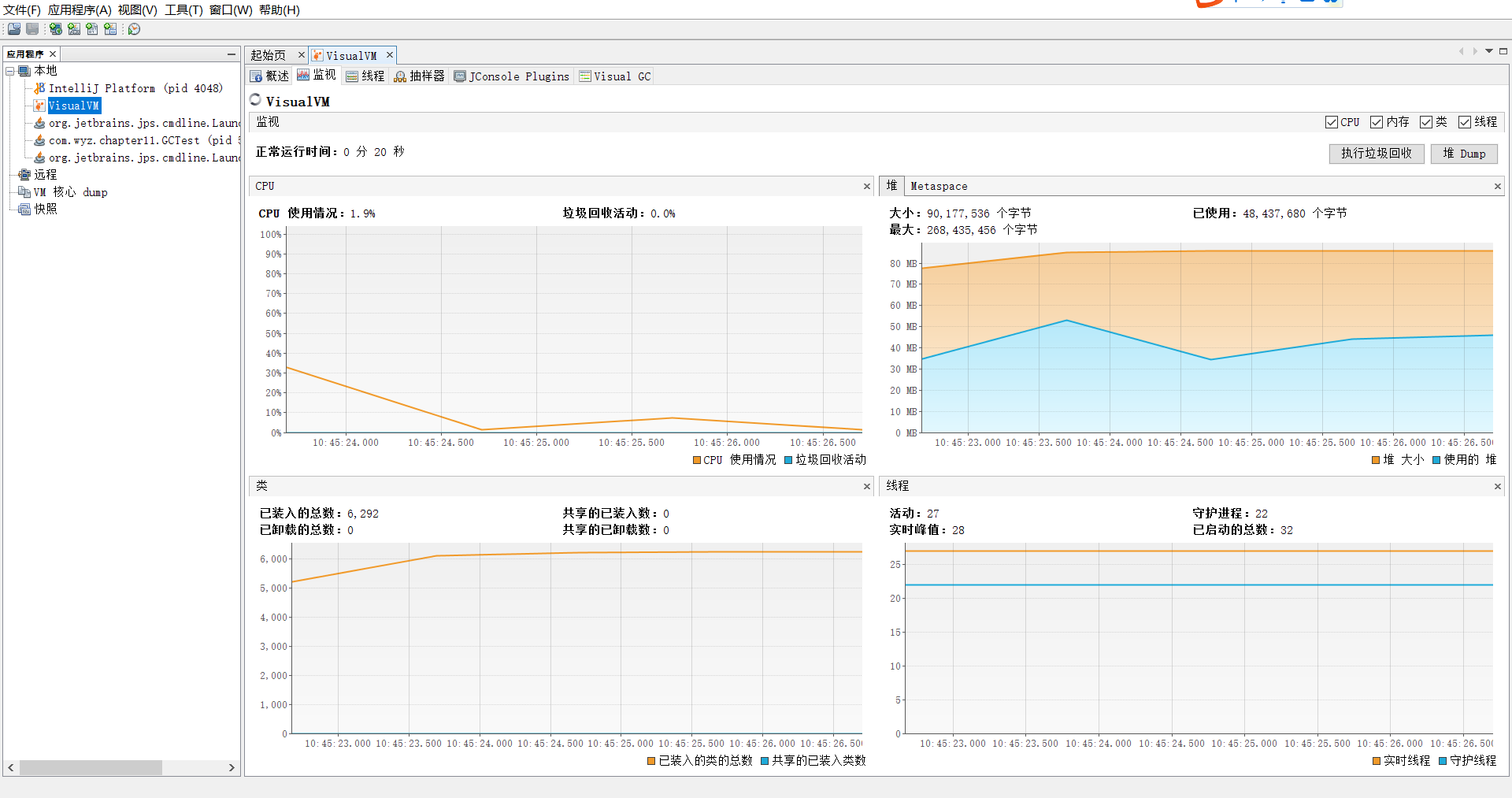

Visual VM是一个功能强大的多合一故障诊断和性能监控的可视化工具。它集成了多个JDK命令行工具，使用Visual VM可用于显示虚拟机进程及进程的配置和环境信息（jps，jinfo），监视应用程序的CPU、GC、堆、方法区及线程的信息（jstat、jstack）等，甚至代替JConsole。在JDK 6 Update 7以后，Visual VM便作为JDK的一部分发布（VisualVM 在JDK／bin目录下）即：它完全免费。

主要功能：

  • 1.生成/读取堆内存/线程快照

  • 2.查看JVM参数和系统属性

  • 3.查看运行中的虚拟机进程

  • 4.程序资源的实时监控

  • 5.JMX代理连接、远程环境监控、CPU分析和内存分析

官方地址：https://visualvm.github.io/index.html

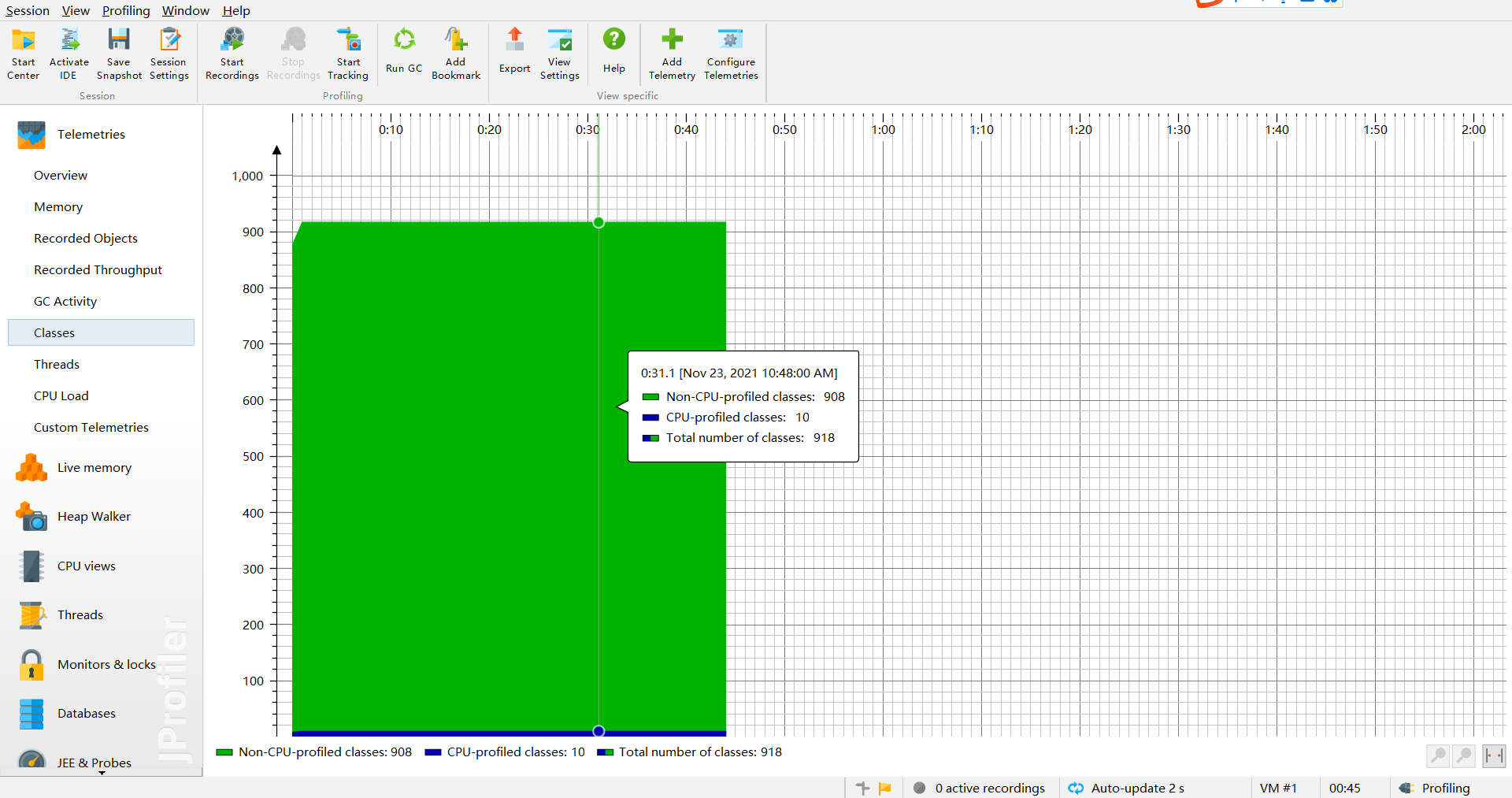

21.4. JProfiler

在运行Java的时候有时候想测试运行时占用内存情况，这时候就需要使用测试工具查看了。在eclipse里面有 Eclipse Memory Analyzer tool（MAT）插件可以测试，而在IDEA中也有这么一个插件，就是JProfiler。JProfiler 是由 ej-technologies 公司开发的一款 Java 应用性能诊断工具。功能强大，但是收费。

特点：

  • 使用方便、界面操作友好（简单且强大）

  • 对被分析的应用影响小（提供模板）

  • CPU，Thread，Memory分析功能尤其强大

  • 支持对jdbc，noSql，jsp，servlet，socket等进行分析

  • 支持多种模式（离线，在线）的分析

  • 支持监控本地、远程的JVM

  • 跨平台，拥有多种操作系统的安装版本

主要功能：

  • 1-方法调用：对方法调用的分析可以帮助您了解应用程序正在做什么，并找到提高其性能的方法

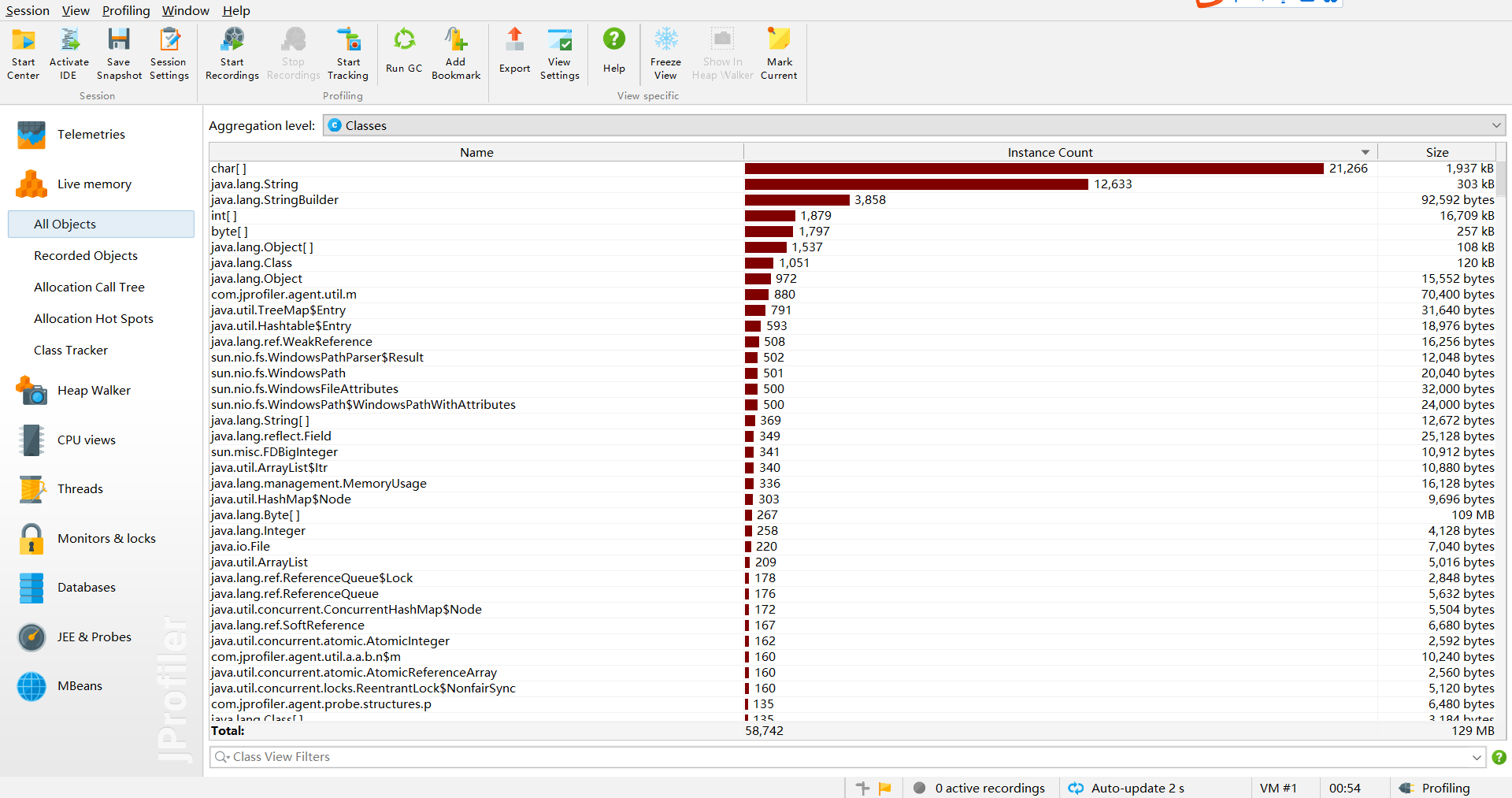

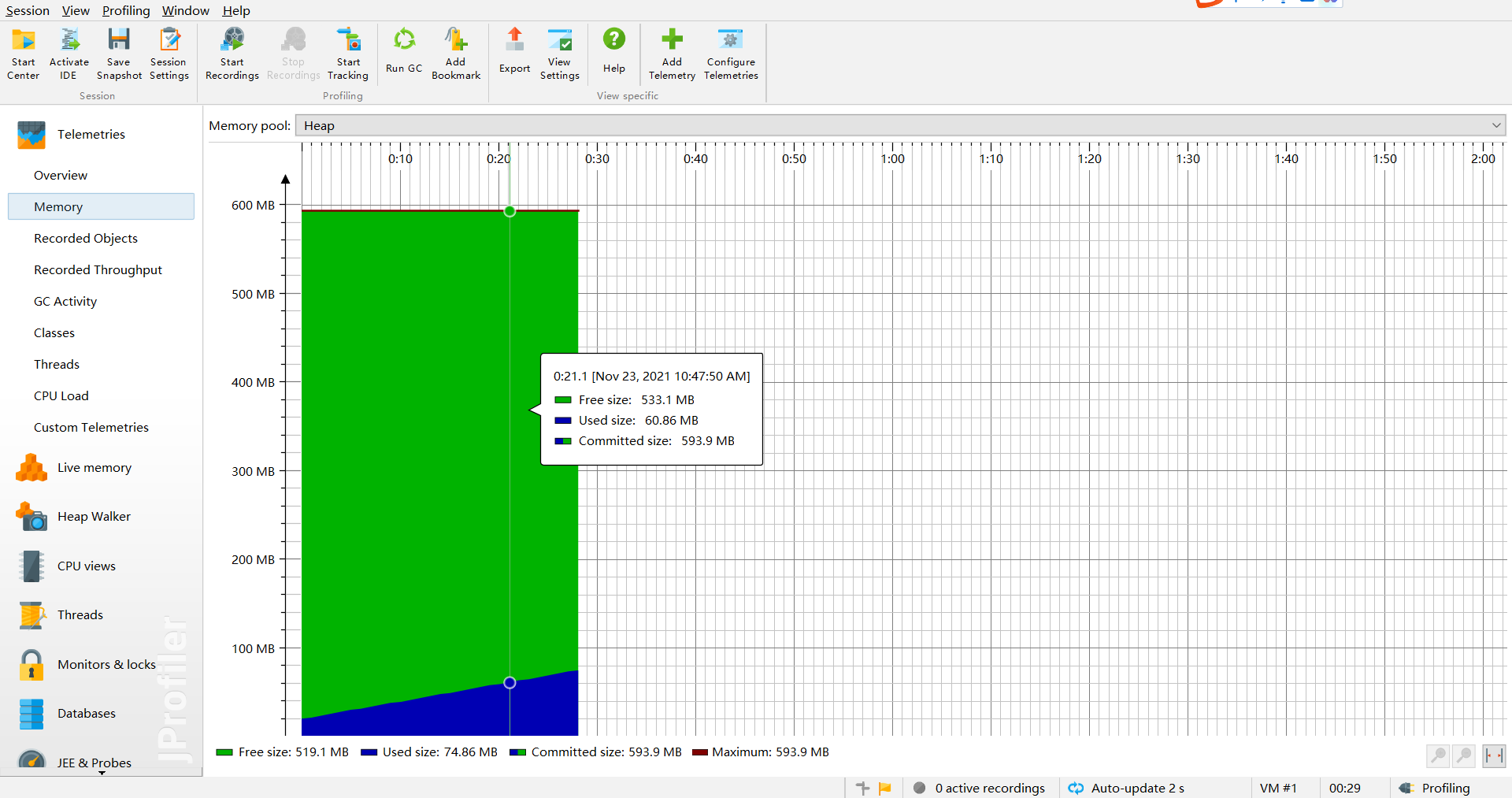

  • 2-内存分配：通过分析堆上对象、引用链和垃圾收集能帮您修复内存泄露问题，优化内存使用

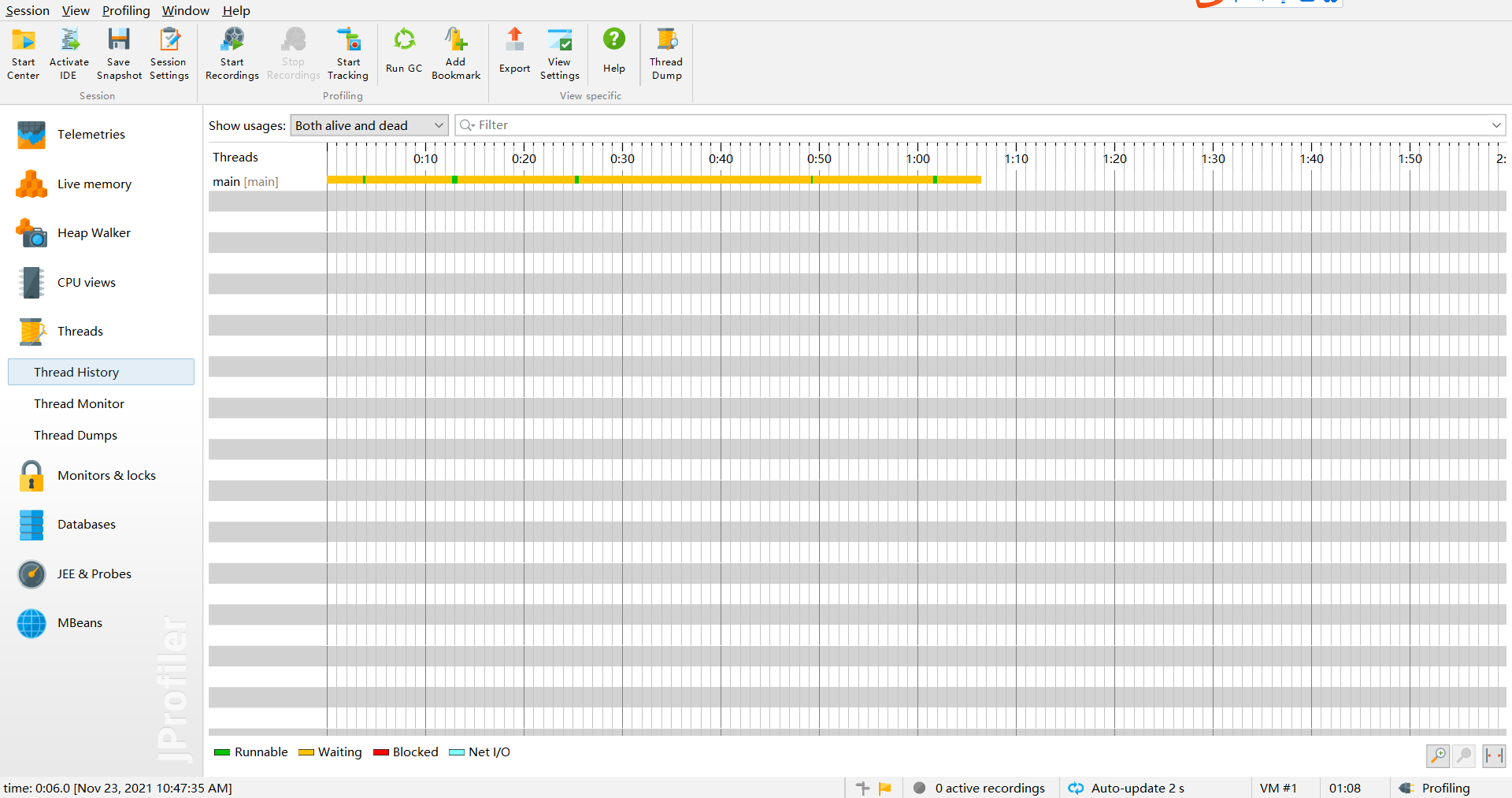

  • 3-线程和锁：JProfiler提供多种针对线程和锁的分析视图助您发现多线程问题

  • 4-高级子系统：许多性能问题都发生在更高的语义级别上。例如，对于JDBC调用，您可能希望找出执行最慢的SQL语句。JProfiler支持对这些子系统进行集成分析

官网地址：https://www.ej-technologies.com/products/jprofiler/overview.html

数据采集方式：

JProfier数据采集方式分为两种：Sampling（样本采集）和Instrumentation（重构模式）

Instrumentation：这是JProfiler全功能模式。在class加载之前，JProfier把相关功能代码写入到需要分析的class的bytecode中，对正在运行的jvm有一定影响。

  • 优点：功能强大。在此设置中，调用堆栈信息是准确的。

  • 缺点：若要分析的class较多，则对应用的性能影响较大，CPU开销可能很高（取决于Filter的控制）。因此使用此模式一般配合Filter使用，只对特定的类或包进行分析

Sampling：类似于样本统计，每隔一定时间（5ms）将每个线程栈中方法栈中的信息统计出来。

  • 优点：对CPU的开销非常低，对应用影响小（即使你不配置任何Filter）

  • 缺点：一些数据／特性不能提供（例如：方法的调用次数、执行时间）

注：JProfiler本身没有指出数据的采集类型，这里的采集类型是针对方法调用的采集类型。因为JProfiler的绝大多数核心功能都依赖方法调用采集的数据，所以可以直接认为是JProfiler的数据采集类型。




21.5. Arthas

上述工具都必须在服务端项目进程中配置相关的监控参数，然后工具通过远程连接到项目进程，获取相关的数据。这样就会带来一些不便，比如线上环境的网络是隔离的，本地的监控工具根本连不上线上环境。并且类似于Jprofiler这样的商业工具，是需要付费的。

那么有没有一款工具不需要远程连接，也不需要配置监控参数，同时也提供了丰富的性能监控数据呢？

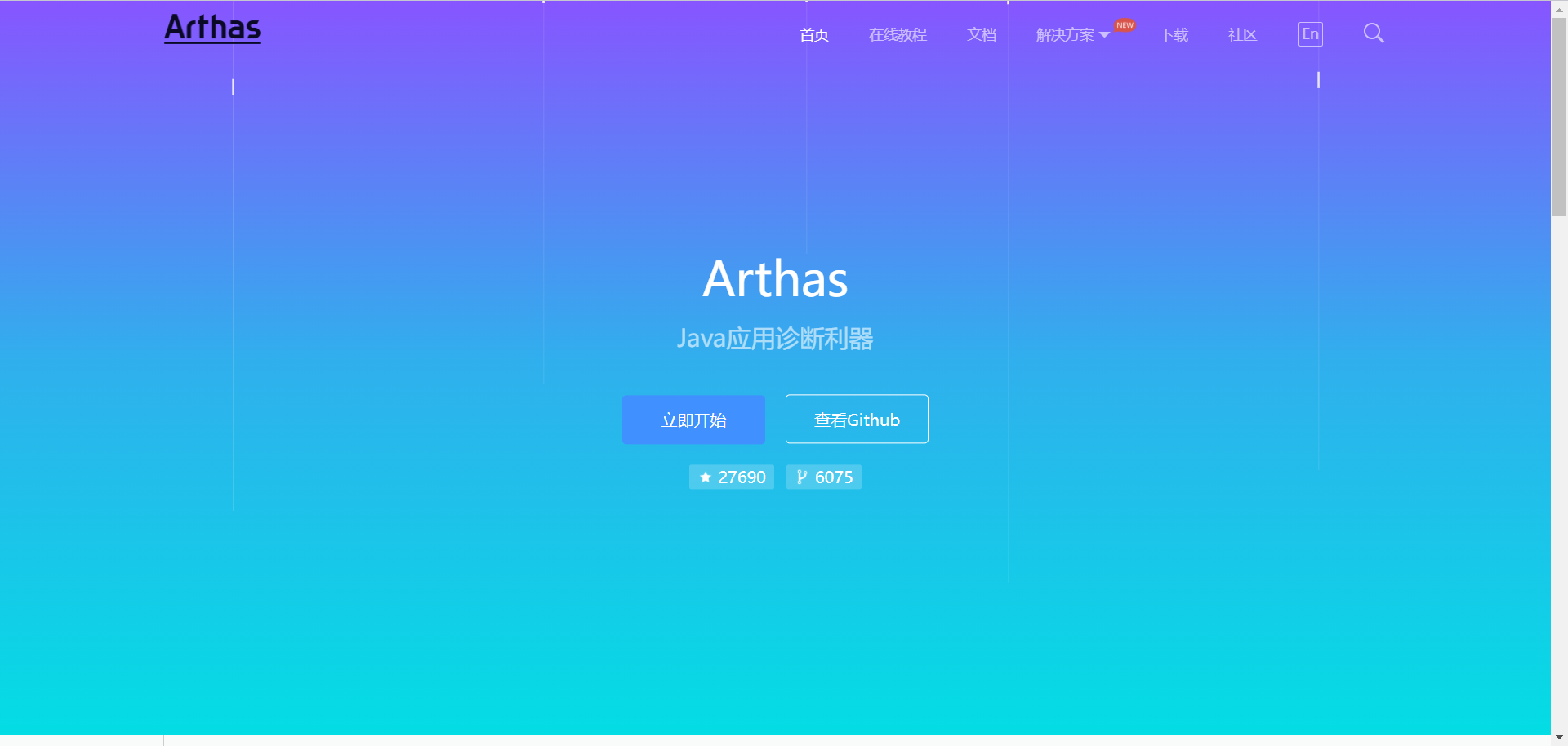

阿里巴巴开源的性能分析神器Arthas应运而生。

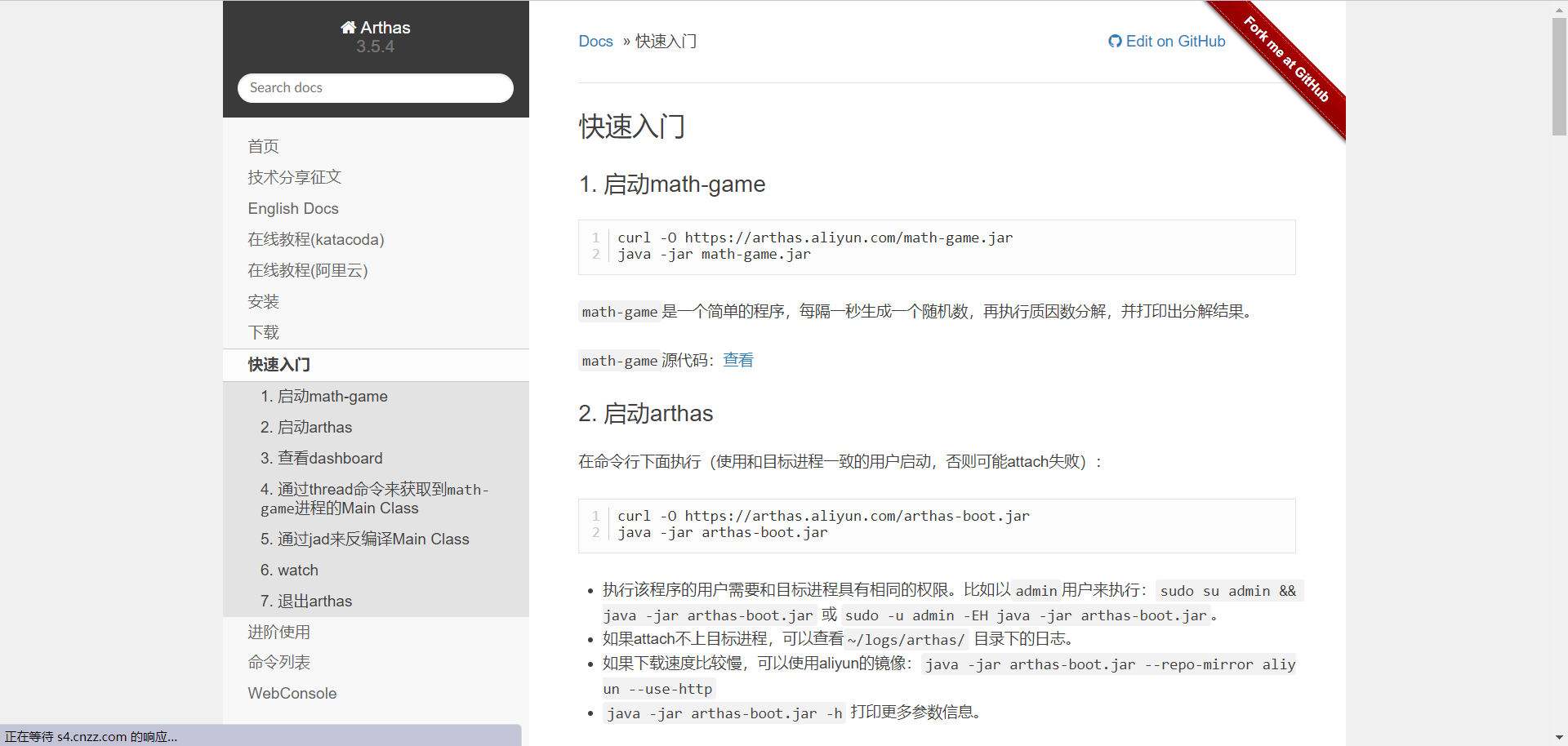

Arthas是Alibaba开源的Java诊断工具，深受开发者喜爱。在线排查问题，无需重启；动态跟踪Java代码；实时监控JVM状态。Arthas 支持JDK 6＋，支持Linux／Mac／Windows，采用命令行交互模式，同时提供丰富的 Tab 自动补全功能，进一步方便进行问题的定位和诊断。当你遇到以下类似问题而束手无策时，Arthas可以帮助你解决：

  • 这个类从哪个 jar 包加载的？为什么会报各种类相关的 Exception？

  • 我改的代码为什么没有执行到？难道是我没 commit？分支搞错了？

  • 遇到问题无法在线上 debug，难道只能通过加日志再重新发布吗？

  • 线上遇到某个用户的数据处理有问题，但线上同样无法 debug，线下无法重现！

  • 是否有一个全局视角来查看系统的运行状况？

  • 有什么办法可以监控到JVM的实时运行状态？

  • 怎么快速定位应用的热点，生成火焰图？

官方地址：https://arthas.aliyun.com/zh-cn/

21.6. Java Misssion Control

在Oracle收购Sun之前，Oracle的JRockit虚拟机提供了一款叫做 JRockit Mission Control 的虚拟机诊断工具。

在Oracle收购sun之后，Oracle公司同时拥有了Hotspot和 JRockit 两款虚拟机。根据Oracle对于Java的战略，在今后的发展中，会将JRokit的优秀特性移植到Hotspot上。其中一个重要的改进就是在Sun的JDK中加入了JRockit的支持。

在Oracle JDK 7u40之后，Mission Control这款工具己经绑定在Oracle JDK中发布。

自Java11开始，本节介绍的JFR己经开源。但在之前的Java版本，JFR属于Commercial Feature通过Java虚拟机参数-XX:+UnlockCommercialFeatures 开启。

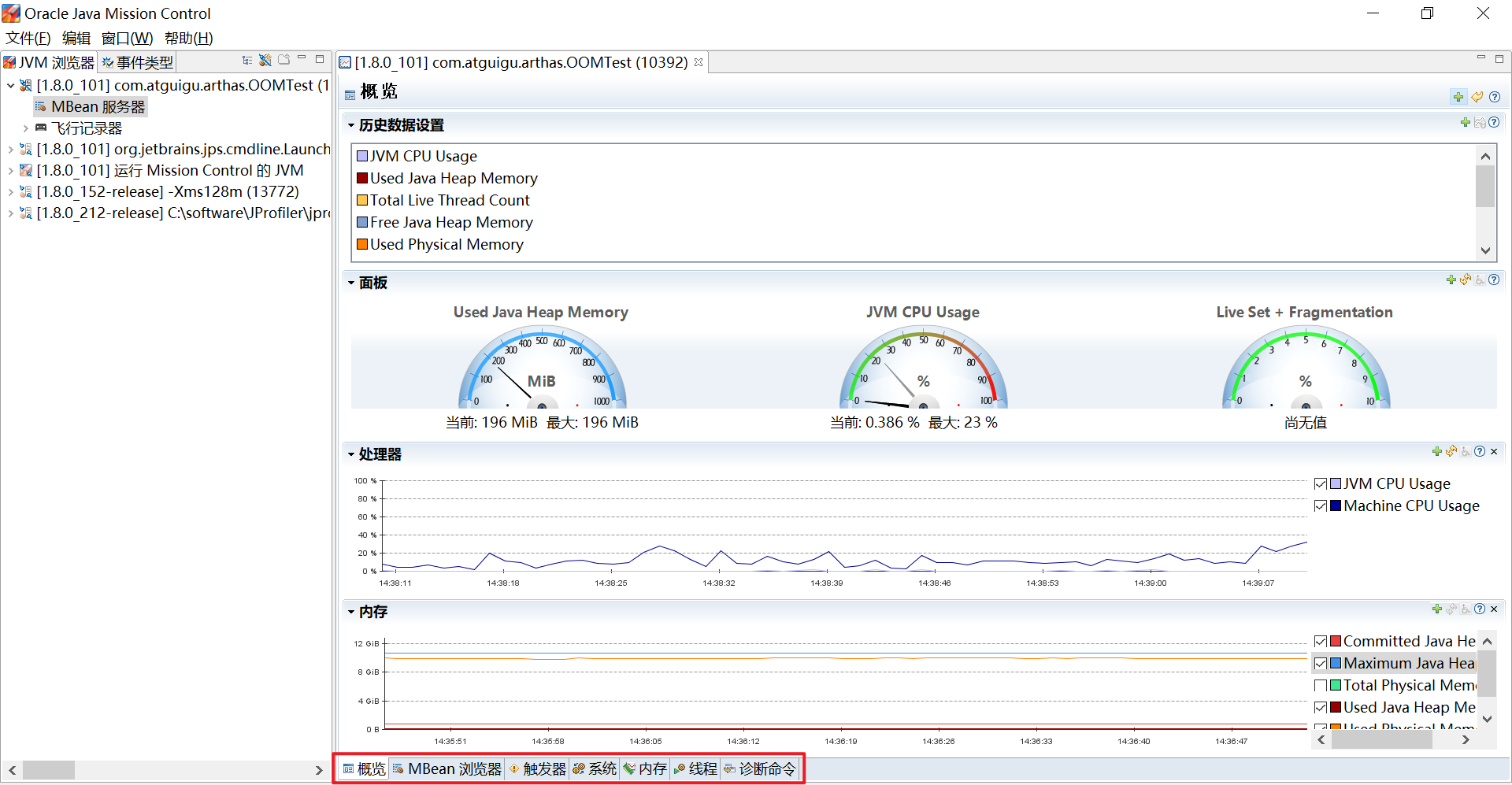

Java Mission Control（简称JMC) ， Java官方提供的性能强劲的工具，是一个用于对 Java应用程序进行管理、监视、概要分析和故障排除的工具套件。它包含一个GUI客户端以及众多用来收集Java虚拟机性能数据的插件如 JMX Console（能够访问用来存放虚拟机齐个于系统运行数据的MXBeans）以及虚拟机内置的高效 profiling 工具 Java Flight Recorder（JFR）。

JMC的另一个优点就是：采用取样，而不是传统的代码植入技术，对应用性能的影响非常非常小，完全可以开着JMC来做压测（唯一影响可能是 full gc 多了）。

官方地址：https://github.com/JDKMissionControl/jmc

21.7. 其他工具

Flame Graphs（火焰图）

在追求极致性能的场景下，了解你的程序运行过程中cpu在干什么很重要，火焰图就是一种非常直观的展示CPU在程序整个生命周期过程中时间分配的工具。火焰图对于现代的程序员不应该陌生，这个工具可以非常直观的显示出调用找中的CPU消耗瓶颈。

网上的关于Java火焰图的讲解大部分来自于Brenden Gregg的博客 http://new.brendangregg.com/flamegraphs.html

火焰图，简单通过x轴横条宽度来度量时间指标，y轴代表线程栈的层次。

Tprofiler

案例： 使用JDK自身提供的工具进行JVM调优可以将下 TPS 由2.5提升到20（提升了7倍），并准确 定位系统瓶颈。

系统瓶颈有：应用里释态对象不是太多、有大量的业务线程在频繁创建一些生命周期很长的临时对象，代码里有问题。

那么，如何在海量业务代码里边准确定位这些性能代码？这里使用阿里开源工具 Tprofiler 来定位 这些性能代码，成功解决掉了GC 过于频繁的性能瓶预，并最终在上次优化的基础上将 TPS 再提升了4倍，即提升到100。

  • Tprofiler配置部署、远程操作、 日志阅谈都不太复杂，操作还是很简单的。但是其却是能够 起到一针见血、立竿见影的效果，帮我们解决了GC过于频繁的性能瓶预。

  • Tprofiler最重要的特性就是能够统汁出你指定时间段内 JVM 的 top method 这些 top method 极有可能就是造成你 JVM 性能瓶颈的元凶。这是其他大多数 JVM 调优工具所不具备的，包括 JRockit Mission Control。JRokit 首席开发者 Marcus Hirt 在其私人博客《 Lom Overhead Method Profiling cith Java Mission Control》下的评论中曾明确指出 JRMC 井不支持 TOP 方法的统计。

官方地址：http://github.com/alibaba/Tprofiler
