数据结构与算法(十一)
树的应用
二叉排序树
给你一个数列 7, 3, 10, 12, 5, 1, 9，要求能够高效的完成对数据的查询和添加。
在 为什么需要该数据结构 中讲解了数组、链表数据结构的优缺点，简单说：
-
数组访问快，增删慢
新增或移除时，需要整体移动数据
-
链表增删快，访问慢
只能从头开始遍历查找
那么利用 二叉排序树（Binary Sort/Search Tree），既可以保证数据的检索速度，同时也可以保证数据的插入、删除、修改 的速度
二叉排序树介绍
二叉排序树（Binary Sort/Search Tree），简称 BST。
对于二叉排序树的任何一个 非叶子节点，要求如下：
- 左节点，比父节点小
- 右节点，比父节点大
特殊说明：如果有有相同的值，可以将该节点放在左节点或右节点。当然，最理想的是没有重复的值，比如 Mysql 中的 B 树索引，就是以主键 ID 来排序的。
比如对下面这个二叉树增加一个节点：
- 从根节点开始，发现比 7 小，直接往左子树查找，相当于直接折半了
- 比 3 小，再次折半
- 比 1 大：直接挂在 1 的右节点
创建、遍历、删除、查找
//定义节点
class Node{
int value;
Node left;
Node right;
public Node(int value) {
this.value = value;
}
//添加节点
public void add(Node node){
if(node == null){
return;
}
if(node.value < this.value){
if(this.left == null){
this.left = node;
}else{
this.left.add(node);//递归查找添加
}
}else{
if(this.right == null){
this.right = node;
}else{
this.right.add(node);
}
}
}
//查找要删除的父节点
public Node searchParent(int value){
if(this.left != null && this.left.value == value || this.right != null && this.right.value == value){
return this;
}else if(this.left != null && this.value > value){//左递归查找
return this.left.searchParent(value);
}else if(this.right != null && this.value < value){//右递归查找
return this.right.searchParent(value);
}else{
return null;
}
}
//查找要删除的节点
public Node search(int value){
if(this.value == value){
return this;
}else if(value < this.value){
if(this.left != null){
return this.left.search(value);//向左递归查找
}else{
return null;
}
}else {
if(this.right != null){
return this.right.search(value);
}else{
return null;
}
}
}
//中序遍历
public void infixOrder(){
if(this.left != null){
this.left.infixOrder();
}
System.out.println(this);
if(this.right != null){
this.right.infixOrder();
}
}
@Override
public String toString() {
return "Node{" +
"value=" + value +
'}';
}
}
class BinarySortTree{
private Node root;
public Node getRoot() {
return root;
}
public void add(Node node){
if(root == null){
root = node;
}else{
root.add(node);
}
}
public void infixOrder(){
if(root != null){
root.infixOrder();
}else{
System.out.println("二叉排序树为空");
}
}
//查找要删除的节点
public Node search(int value){
if(root != null){
return root.search(value);
}else{
return null;
}
}
//查找要删除的父节点
public Node searchParent(int value){
if(root != null){
return root.searchParent(value);
}{
return null;
}
}
//找到目标节点为根节点最小的那个节点，并删除其节点，然后返回其值
public int delRightMin(Node root){
Node target = root;
while(target.left != null){
target = target.left;
}
delNode(target.value);
return target.value;
}
//删除节点
public void delNode(int value){
Node targetNode = search(value);
//要删除的节点是根节点
if(targetNode == root){
root = null;
return;
}
Node parentNode = searchParent(value);
if(targetNode.left == null && targetNode.right == null){//删除的叶子节点
if(parentNode.left == targetNode){//当目标节点为父节点的左子节点
parentNode.left = null;
}else{
parentNode.right = null;
}
}else if(targetNode.left != null && targetNode.right != null){//删除的节点为有两个子节点的非叶子节点
targetNode.value = delRightMin(targetNode.right);
}else{//删除的节点为只有一个节点的非叶子节点
if(targetNode.left != null){
if(parentNode != null){
if(parentNode.left == targetNode){
parentNode.left = targetNode.left;
}else{
parentNode.right = targetNode.left;
}
}else{
root = targetNode.left;
}
}else {
if(parentNode != null){
if(parentNode.left == targetNode){
parentNode.left = targetNode.right;
}else{
parentNode.right = targetNode.right;
}
}else{
root = targetNode.right;
}
}
}
}
}
完整平衡二叉树（AVL树）
二叉排序树可能的问题
一个数列 {1,2,3,4,5,6}，创建一颗二叉排序树（BST）
创建完成的树如上图所示，那么它存在的问题有以下几点：
-
左子树全部为空，从形式上看，更像一个单链表
-
插入速度没有影响
-
查询速度明显降低
因为需要依次比较，不能利用二叉排序树的折半优势。而且每次都还要比较左子树，可能比单链表查询速度还慢。
那么解决这个劣势的方案就是：平衡二叉树（AVL）。
基本介绍
平衡二叉树也叫 平衡二叉搜索树（Self-balancing binary search tree），又被称为 AVL 树，可以保证 查询效率较高。它是解决 二叉排序 可能出现的查询问题。
它的特点：是一颗空树或它的 左右两个子树的高度差的绝对值不超过 1，并且左右两个子树都是一颗平衡二叉树。
平衡二叉树的常用实现方法有：
- 红黑树
- AVL（算法）
- 替罪羊树
- Treap
- 伸展树

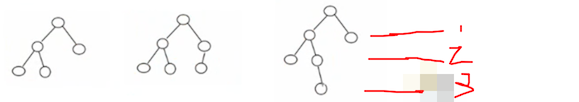

如下所述，哪些是平衡二叉树？
-
是平衡二叉树：
- 左子树高度为 2
- 右子树高度为 1
他们差值为 1
-
也是平衡二叉树
-
不是平衡二叉树
- 左子树高度为 3
- 右子树高度为 1
他们差值为 2，所以不是
单旋转（左旋转）
一个数列 4,3,6,5,7,8 ，创建出它对应的平衡二叉树。

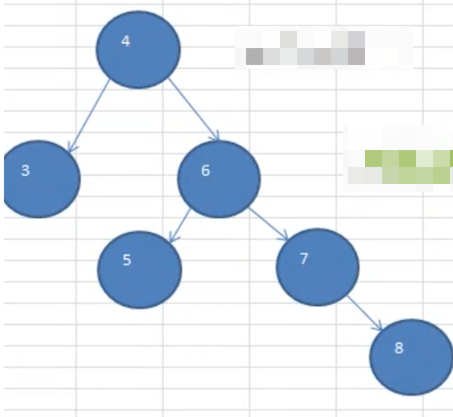

思路分析：下图红线部分是调整流程。

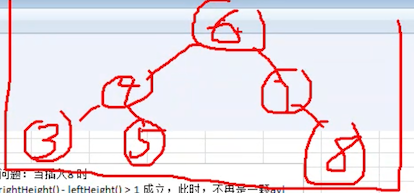

按照规则调整完成之后，形成了下面这样一棵树

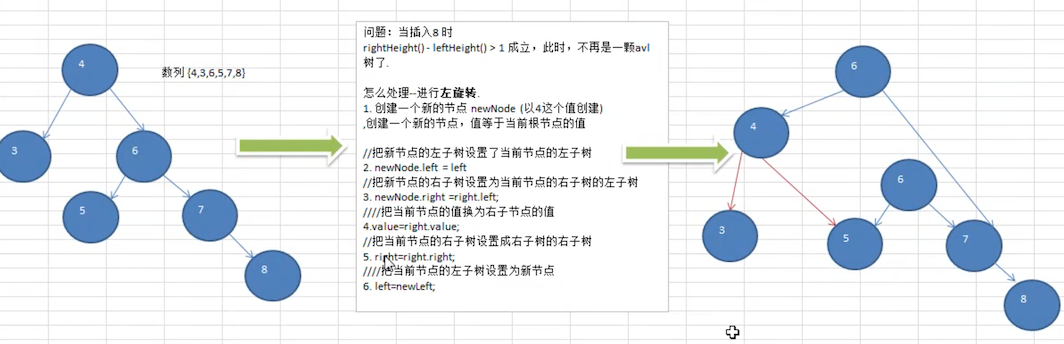

完整流程如下图所示：

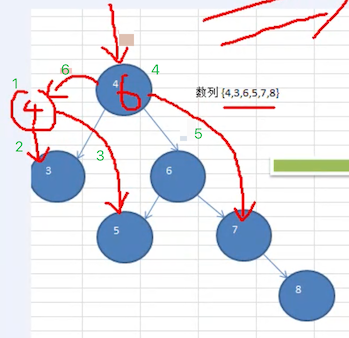

插入 8 时，发现左右子树高度相差大于 1，则进行左旋转：
- 创建一个新的节点
newNode，值等于当前 根节点 的值（以 4 创建） - 把新节点的 左子树 设置为当前节点的 左子树
- 把新节点的 右子树 设置为当前节点的 右子树的左子树
- 把 当前节点 的值换为 右子节点 的值
- 把 当前节点 的右子树设置为 右子树的右子树
- 把 当前节点 的左子树设置为新节点
注：左图是调整期，右图是调整后。注意调整期的 6 那个节点，调整之后，没有节点指向他了。也就是说，遍历的时候它是不可达的。那么将会自动的被垃圾回收掉。
树高度计算
前面说过，平衡二叉树是为了解决二叉排序树中可能出现的查找效率问题，那么基本上的代码都可以在之前的二叉排序树上进行优化。那么下面只给出与当前主题相关的代码，最后放出一份完整的代码。
树的高度计算，我们需要得到 3 个高度：
- 这颗树的整体高度
- 左子树的高度
- 右子树的高度
//Node
//获得左子树的高度
public int leftHeight(){
if(left == null){
return 0;
}
return left.height();
}
//获得右子树的高度
public int rightHeight(){
if(right == null){
return 0;
}
return right.height();
}
//获得当前节点高度
public int height(){
return Math.max(left == null ? 0 : left.height(),right == null ? 0 : right.height())+1;
}
旋转
说下旋转的时机：也就是什么时机采取做旋转的操作？
当然是：当 右子树高度 - 左子树高度 > 1 时，才执行左旋转。
这里就得到一些信息:
-
每次添加完一个节点后，就需要检查树的高度
-
满足
右子树高度 - 左子树高度 > 1，那么一定满足下面的条件：- 左子树高度为 1
- 右子树高度为 3
也就是符合这张图
//左旋转
public void leftRotate(){
//使用当前跟节点创建一个新节点
Node newNode = new Node(value);
//当前根节点的左子树设置为新节点的左子树
newNode.left = left;
//当前根节点的右子树的左子树设置为当前新节点的右子树
newNode.right = right.left;
//将右子树的值拷贝到当前根节点
value = right.value;
//将跟节点的右子树设置为右子树的右子树
right = right.right;
//将根节点左子树设置为新节点
left = newNode;
}

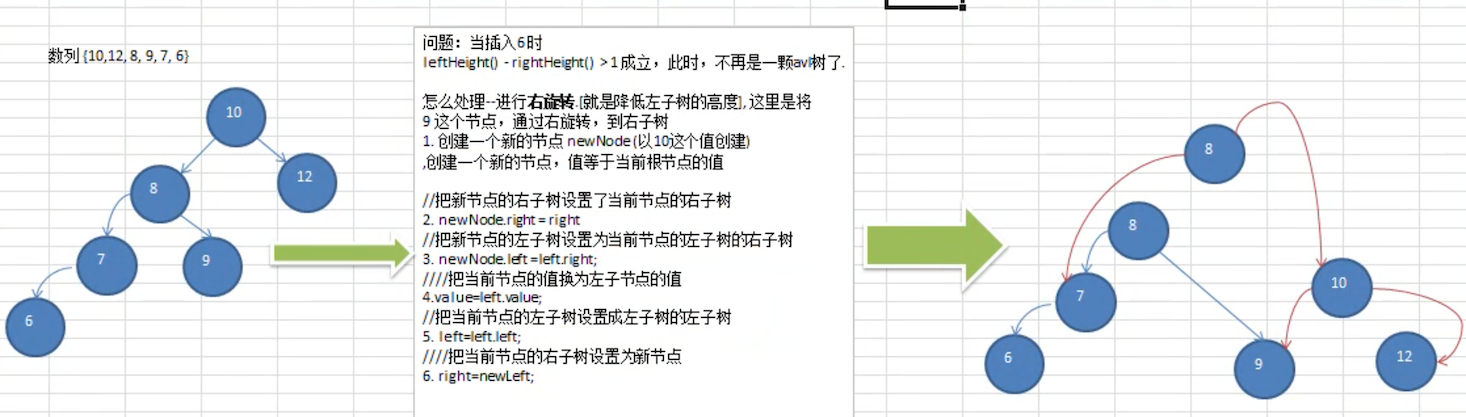

右旋转
其实这个就很好理解了：
- 左旋转：
右 - 左 > 1，把右边的往左边旋转一层 - 右旋转：
左 - 右 > 1，把左边的往右边旋转一层
他们其实是反着来的，那么右旋转的思路如下：
- 创建一个新的节点
newNode，值等于当前 根节点 的值（以 4 创建） - 把新节点的 右子树 设置为当前节点的 右子树
- 把新节点的 左子树 设置为当前节点的 左子树的右子树
- 把 当前节点 的值换为 左子节点 的值
- 把 当前节点 的左子树设置为 左子树的左子树
- 把 当前节点 的右子树设置为新节点
//右旋转
public void rightRotate(){
Node newNode = new Node(value);
newNode.right = right;
newNode.left = left.right;
value = left.value;
left = left.left;
right = newNode;
}
双旋转
在前面的例子中，使用单旋转（即一次旋转）就可以将非平衡二叉树转换为平衡二叉树。
但是在某些情况下，就无法做到。比如下面这两组数列

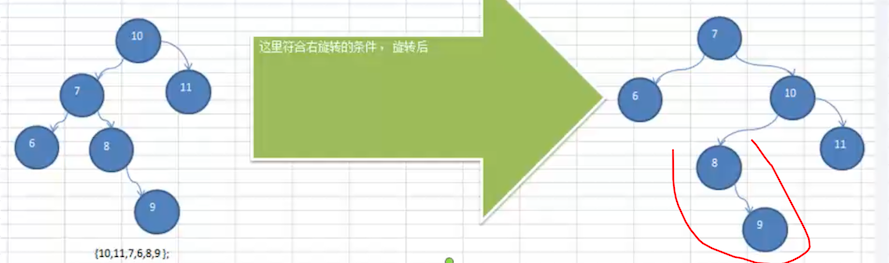

左侧这个树满足 leftHeight - rightHeight > 1 ，也就是满足右旋转，旋转之后，树结构变化了。但是还是一个非平衡二叉树。
它的主要原因是：root 左子树的 左子树高度 小于 右子树的高度。即：节点 7 的左子树高度小于右子树的高度。
解决办法：
- 先将 7 这个节点为 root 节点，进行左旋转
- 再将原始的 root 节点进行右旋转

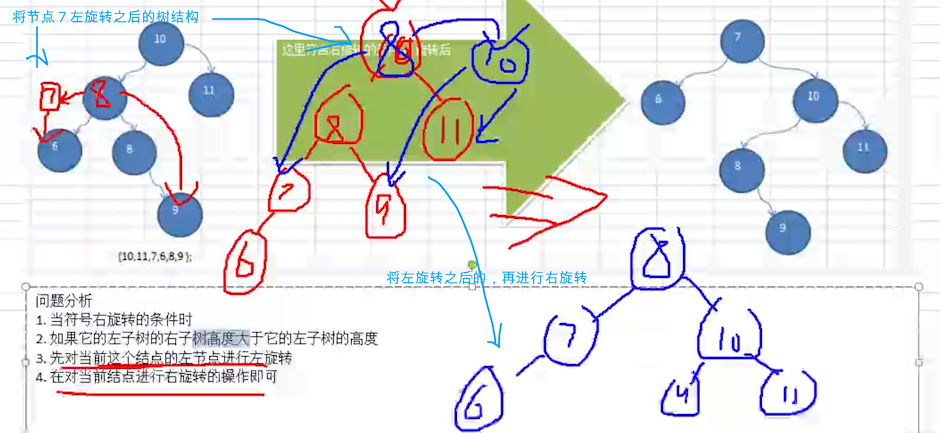

过程示意图如下：
其实可以参考下前面两个单旋转的图例，它有这样一个特点：
- 右旋转：
- root 的 left 左子树高度 大于 右子树高度
- 右旋转的时候，会将 left.right 旋转到 right.left 节点上
- 左旋转：
- root 的 right 右子树高度 大于 左子树高度
- 左旋转的时候，会将 right.left 旋转到 left.right 上。
如果不满足这个要求，在第二个操作的时候，就会导致 2 层的高度被旋转到 1 层的节点下面，导致不平衡了。
//左旋转
if(rightHeight() - leftHeight() > 1){
//如果右子树的左子树高度大于右子树的右子树，先进行右旋转，再进行左旋转
if(right != null && right.leftHeight() > right.rightHeight()){
right.rightRotate();
leftRotate();//左旋转
}else{
leftRotate();
}
return;//进行了旋转之后就不用进行下面的再次旋转
}
//右旋转
if(leftHeight() - rightHeight() > 1){
//如果左子树的右子树高度，大于左子树的左子树先进行左旋转，再进行右旋转
if(left != null && left.rightHeight() > left.leftHeight()){
left.leftRotate();//左子树左旋转
rightRotate();//右旋转
}else{
rightRotate();
}
}
完整代码
//AVL树
class AVLTree{
private Node root;
public Node getRoot() {
return root;
}
public void add(Node node){
if(root == null){
root = node;
}else{
root.add(node);
}
}
public void infixOrder(){
if(root != null){
root.infixOrder();
}else{
System.out.println("二叉排序树为空");
}
}
//查找要删除的节点
public Node search(int value){
if(root != null){
return root.search(value);
}else{
return null;
}
}
//查找要删除的父节点
public Node searchParent(int value){
if(root != null){
return root.searchParent(value);
}{
return null;
}
}
//找到目标节点为根节点最小的那个节点，并删除其节点，然后返回其值
public int delRightMin(Node root){
Node target = root;
while(target.left != null){
target = target.left;
}
delNode(target.value);
return target.value;
}
//删除节点
public void delNode(int value){
Node targetNode = search(value);
//要删除的节点是根节点
if(targetNode == root){
root = null;
return;
}
Node parentNode = searchParent(value);
if(targetNode.left == null && targetNode.right == null){//删除的叶子节点
if(parentNode.left == targetNode){//当目标节点为父节点的左子节点
parentNode.left = null;
}else{
parentNode.right = null;
}
}else if(targetNode.left != null && targetNode.right != null){//删除的节点为有两个子节点的非叶子节点
targetNode.value = delRightMin(targetNode.right);
}else{//删除的节点为只有一个节点的非叶子节点
if(targetNode.left != null){
if(parentNode != null){
if(parentNode.left == targetNode){
parentNode.left = targetNode.left;
}else{
parentNode.right = targetNode.left;
}
}else{
root = targetNode.left;
}
}else {
if(parentNode != null){
if(parentNode.left == targetNode){
parentNode.left = targetNode.right;
}else{
parentNode.right = targetNode.right;
}
}else{
root = targetNode.right;
}
}
}
}
}
//节点
class Node{
int value;
Node left;
Node right;
public Node(int value) {
this.value = value;
}
//获得左子树的高度
public int leftHeight(){
if(left == null){
return 0;
}
return left.height();
}
//获得右子树的高度
public int rightHeight(){
if(right == null){
return 0;
}
return right.height();
}
//获得当前节点高度
public int height(){
return Math.max(left == null ? 0 : left.height(),right == null ? 0 : right.height())+1;
}
//左旋转
public void leftRotate(){
//使用当前跟节点创建一个新节点
Node newNode = new Node(value);
//当前根节点的左子树设置为新节点的左子树
newNode.left = left;
//当前根节点的右子树的左子树设置为当前新节点的右子树
newNode.right = right.left;
//将右子树的值拷贝到当前根节点
value = right.value;
//将跟节点的右子树设置为右子树的右子树
right = right.right;
//将根节点左子树设置为新节点
left = newNode;
}
//右旋转
public void rightRotate(){
Node newNode = new Node(value);
newNode.right = right;
newNode.left = left.right;
value = left.value;
left = left.left;
right = newNode;
}
public void add(Node node){
if(node == null){
return;
}
if(node.value < this.value){
if(this.left == null){
this.left = node;
}else{
this.left.add(node);//递归查找添加
}
}else{
if(this.right == null){
this.right = node;
}else{
this.right.add(node);
}
}
//左旋转
if(rightHeight() - leftHeight() > 1){
//如果右子树的左子树高度大于右子树的右子树，先进行右旋转，再进行左旋转
if(right != null && right.leftHeight() > right.rightHeight()){
right.rightRotate();
leftRotate();//左旋转
}else{
leftRotate();
}
return;//进行了旋转之后就不用进行下面的再次旋转
}
//右旋转
if(leftHeight() - rightHeight() > 1){
//如果左子树的右子树高度，大于左子树的左子树先进行左旋转，再进行右旋转
if(left != null && left.rightHeight() > left.leftHeight()){
left.leftRotate();//左子树左旋转
rightRotate();//右旋转
}else{
rightRotate();
}
}
}
}
