实验3 多个段的汇编源程序编写与调试

四、实验结论

1. 实验任务1

源代码文件task1.asm

 1 assume cs:code, ds:data
 2 data segment
 3         db 'Nuist'
 4         db 5 dup(2)
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11
12         mov ax, 0b800H
13         mov es, ax
14
15         mov cx, 5
16         mov si, 0
17         mov di, 0f00h
18 s:      mov al, [si]
19         and al, 0dfh
20         mov es:[di], al
21         mov al, [5+si]
22         mov es:[di+1], al
23         inc si
24         add di, 2
25         loop s
26
27         mov ah, 4ch
28         int 21h
29 code ends
30 end start

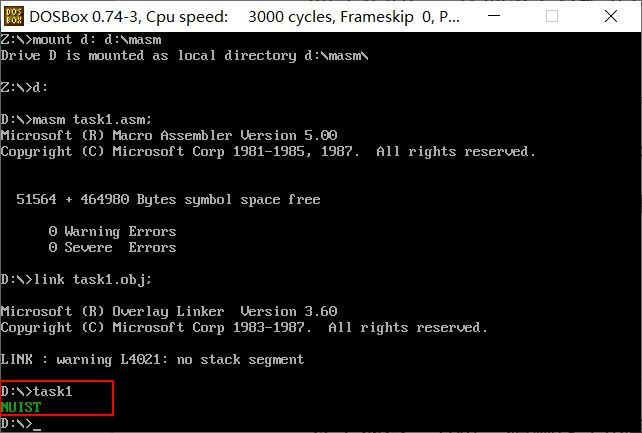

运行结果：

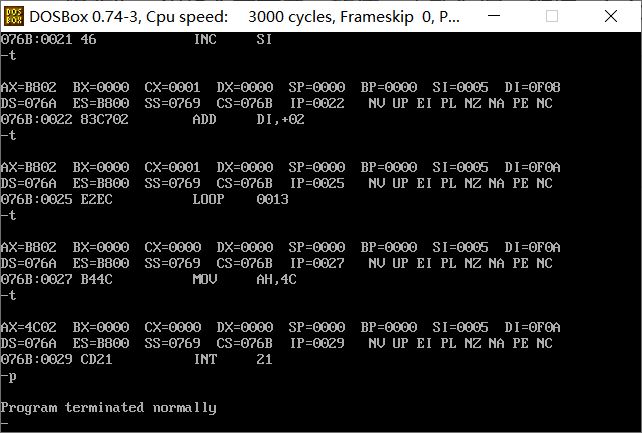

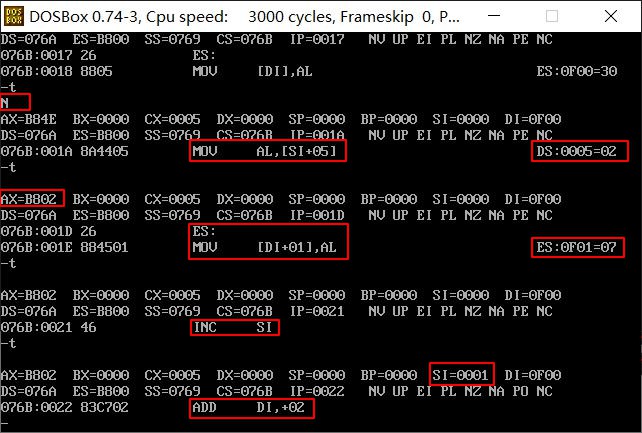

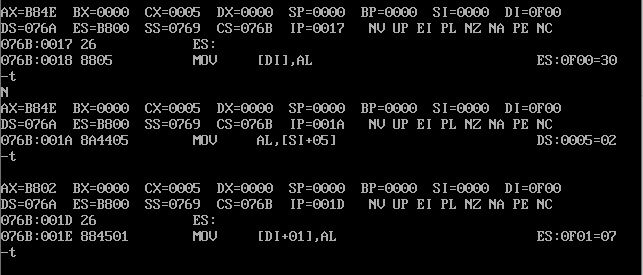

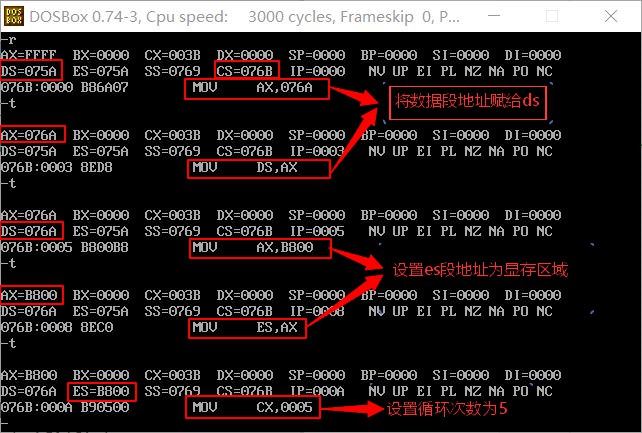

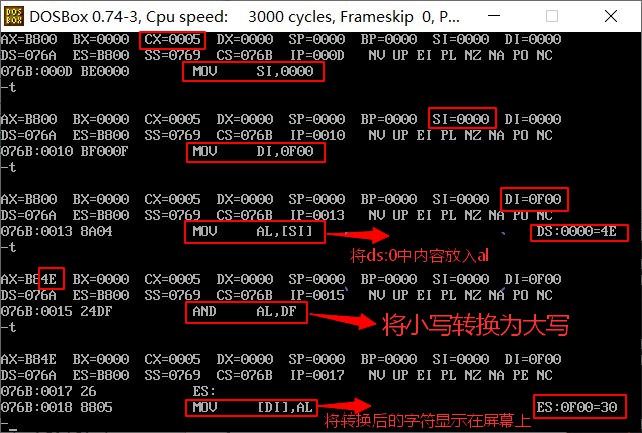

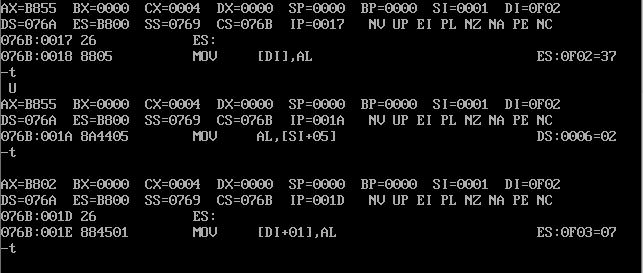

在debug里调试到程序返回前的截图：

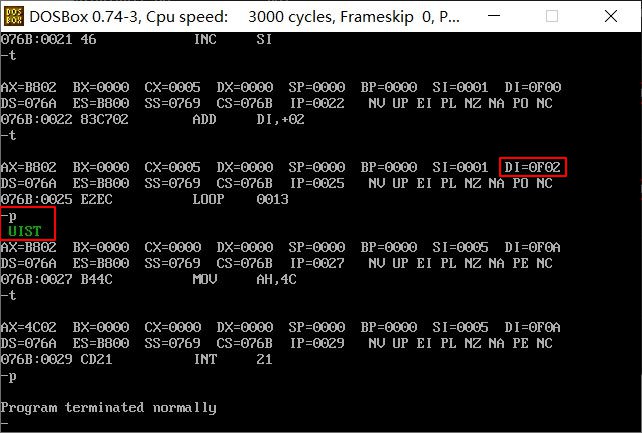

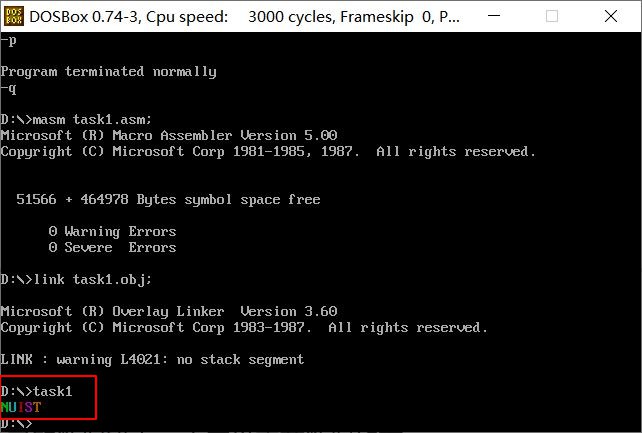

修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

1 db 5 dup(2)
2 --> 改成:
3 db 2,3,4,5,6

源代码中data段line4的字节数据的用途是？

控制显示字符的颜色

2. 实验任务2

已知数据段data中定义字节数据如下：

1 data segments
2 db 23, 50, 66, 71, 35
3 data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

源代码文件task2.asm

 1 assume cs:code, ds:data
 2 data segment
 3         db 23,50,66,71,35
 4 data ends
 5
 6 code segment
 7 start:
 8         mov ax, data
 9         mov ds, ax
10
11         mov si, 0
12         mov cx,5
13 s:      mov ax,0
14         mov al, [si]
15         mov bl,10
16         div bl　　;利用除法指令div,计算出每个数位上的数值
17         mov bx,ax
18         add bl,48　　;将十位数值转换成数字字符
19         add bh,48　　;将个位数值转换成数字字符
20
21         mov dl,0
22         mov ah,2
23         mov dl,bl
24         int 21h　　;利用系统调用int21h中的2号子功能，输出十位字符
25
26         mov ah,2
27         mov dl,bh
28         int 21h　　;输出个位字符
29
30         mov ah,2
31         mov dl,32
32         int 21h　　;输出空格
33         inc si
34         loop s
35
36         mov ah, 4ch
37         int 21h
38 code ends
39 end start

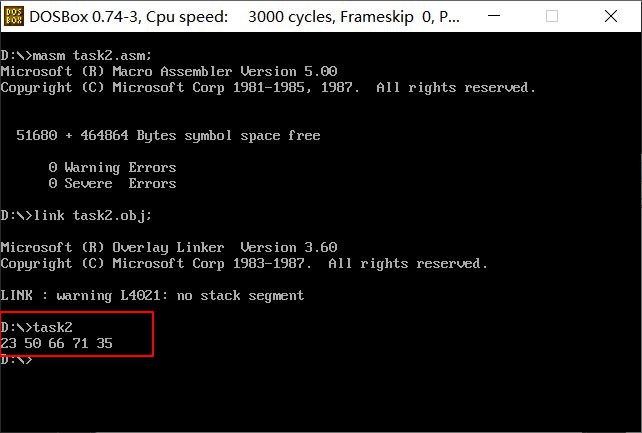

运行结果截图

3. 实验任务3

源代码文件task3.asm

 1 assume cs:code, ds:data, ss:stack
 2 data segment
 3   dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
 4 data ends
 5
 6 stack segment
 7   dw 0, 0, 0, 0, 0, 0, 0, 0
 8 stack ends
 9
10 code segment
11 start:  mov ax,stack
12         mov ss, ax
13         mov sp,16
14
15         mov ax, data
16         mov ds, ax
17
18         push ds:[0]
19         push ds:[2]
20         pop ds:[2]
21         pop ds:[0]
22
23         mov ax,4c00h
24         int 21h
25
26 code ends
27 end start

①cpu执行程序，程序返回前，data段中的数据为多少？

data段不变

②cpu执行程序，程序返回前，cs=076ch，ss=076bh，ds=076ah。

③设程序加载后，code段的段地址为X，则data段的段地址为X-2h，stack段的段地址为X-1h。

4. 实验任务4

源代码文件task4.asm

 1 assume cs:code, ds:data, ss:stack
 2 data segment
 3   dw 0123h, 0456h
 4 data ends
 5
 6 stack segment
 7   dw 0, 0
 8 stack ends
 9
10 code segment
11 start:  mov ax,stack
12         mov ss, ax
13         mov sp,16
14
15         mov ax, data
16         mov ds, ax
17
18         push ds:[0]
19         push ds:[2]
20         pop ds:[2]
21         pop ds:[0]
22
23         mov ax,4c00h
24         int 21h
25
26 code ends
27 end start

①cpu执行程序，程序返回前，data段中的数据为多少？

data段不变

②cpu执行程序，程序返回前，cs=076ch,ss=076bh，ds=076ah。

③设程序加载后，code段的段地址为x，则data段的段地址为x-2h，stack段的段地址为x-1h。

④对于如下定义的段：、

1 name segment
2  ...
3 name ends

如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为____。

(N/16-1)*16+16个字节

5. 实验任务5

源代码文件task5.asm

 1 assume cs:code, ds:data, ss:stack
 2
 3 code segment
 4 start:  mov ax,stack
 5         mov ss, ax
 6         mov sp,16
 7
 8         mov ax, data
 9         mov ds, ax
10
11         push ds:[0]
12         push ds:[2]
13         pop ds:[2]
14         pop ds:[0]
15
16         mov ax,4c00h
17         int 21h
18
19 code ends
20 data segment
21   dw 0123h, 0456h
22 data ends
23
24 stack segment
25   dw 0,0
26 stack ends
27 end start

①cpu执行程序，程序返回前，data段中的数据为多少？

data段不变

②cpu执行程序，程序返回前，cs=076ch,ss=076bh，ds=076ah。

③设程序加载后，code段的段地址为x，则data段的段地址为x-2h，stack段的段地址为x-1h。

6. 实验任务6

如果将task3,task4,task5中的最后一条伪指令“end start"改为”end"，则哪个程序仍然可以正确执行？请说明原因

答：task5可以正确执行，“end start”的作用是指明程序的入口，若不指明程序入口，CPU则将按顺序执行，在内存中数据和指令都是以数据的形式存储，CPU无法自动识别哪些是指令哪些是数据，task3,task4在code段前都有数据段，据段的数据会被当成指令被编译执行，虽然可能也会正确运行但会产生一些错误，task5中code段位于开头，按顺序执行可以正确执行。

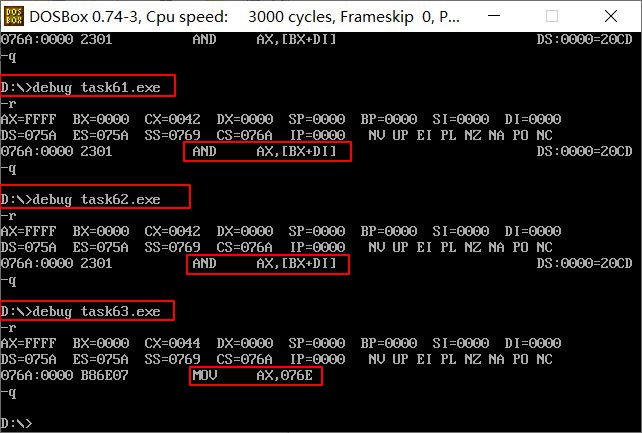

验证：

由上图可知，只有task63正确执行。

7. 实验任务7

完整源代码文件task7.asm

 1 assume cs:code
 2 a segment
 3   db 1,2,3,4,5,6,7,8
 4 a ends
 5
 6 b segment
 7   db 1,2,3,4,5,6,7,8
 8 b ends
 9
10 c1 segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
11   db 8 dup(0)
12 c1 ends
13
14 code segment
15 start:
16     mov ax,a
17     mov ds,ax
18
19     mov ax,c1
20     mov es,ax
21
22     mov bx,0
23     mov cx,8
24 s:  mov ax,0
25     add al,[bx]
26     add al,[bx+16]
27     mov es:[bx],al
28     inc bx
29     loop s
30
31     mov ax,4c00h
32     int 21h
33 code ends
34 end start

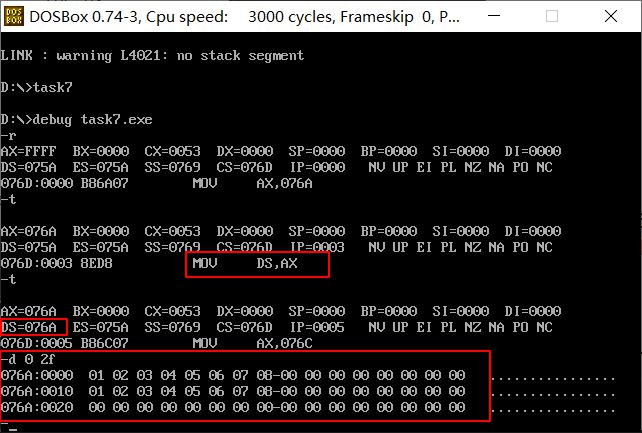

在debug环境中，执行到程序返回前，查看逻辑段c的数据：

原始：

执行后：

8. 实验任务8

完整源代码文件task8.asm

 1 assume cs:code
 2 a segment
 3   dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
 4 a ends
 5
 6 b segment
 7   dw 8 dup(0)
 8 b ends
 9
10 code segment
11 start:
12        mov ax,a
13        mov ds,ax
14        mov ax,b
15        mov ss,ax
16        mov sp,16
17
18        mov bx,0
19        mov cx,8
20 s:     push [bx]
21        add bx,2
22        loop s
23
24        mov ax,4c00h
25        int 21h
26 code ends
27 end start
